Чертежи весельных лодок из фанеры. Как можно самостоятельно сделать лодку из фанеры? Определяемся с параметрами

Давно хотел создать запись с отметкой основных моментов при изготовлении лодки, но всё никак не получалось! Батя с каждым годом всё старше, а шпаргалки всё нет, хотя лодок мы с ним сколотили не одну пару... И вот в этом году появилась потребность в расширении нашего флота, потому как ребятня подрастает и лодки требуются более устойчивые и грузоподъемные, для надежности перемещения. Сам то я и вплавь бывало выплывал, а с сынами это надо предостеречь! Пришло время достали запасенные ранее доски, окромили, прострогали, заготовили гвозди, и, в один из выходных приступили к делу! (Доски использовать лучше еловые, без сучков, но не всегда есть то что надо)

Первым делом Батя набросал маломальский чертёжик с размерами, исходя из требований и предыдущих строек

Затем выложили доски для дна, начертили на них контур согласно размерам, лобзиком вырезал основное, оставил лишь по краям, это видно на фотографиях.

При подгонке досок одна к другой оставляем щели в корме и в носу, посредине же подгоняем более менее плотно

Когда все детали подготовлены начинаем сборку дна, сначала плотно собрав доски сшиваем гвоздями посередине поперечиной, далее с помощь веревки и двух ломов стягиваем корму, сшиваем гвоздями, то же самое делаем с носовой частью

За счет того что поперечины закругленные, а меж досок в носовой и кормовой части оставляли щели, при стяжке и сборке дно получается немного сферой как поперёк так и повдоль. В будущем это дает устойчивость лодки на воде. Не обязательно подгонять и стягивать доски дна до микрон, небольшие щелки вполне допустимы, это облегчит конопатку дна.

Когда дно собрано, выстрагиваем края согласно задуманным размерам и разметке, чтоб края плавные были, иначе загнуть четко бортовые доски не получится

Самое интересное впереди, нужно загнуть борта одновременно с обоих сторон, если загибать по очереди может перекосить и лодка получится перекошеной формы. Прикладываем бортовую доску к носу с одного стороны-пришиваем, затем со второй стороны тоже самое, далее один прижимает загибая доски, второй проколачивает гвоздями по направлению к корме.

Стягивали доски также как и дно - веревкой. В итоге нарисовалась какая-никакая форма, дальше проще. Таким же макаром загибаем второй ряд бортовых досок. Много гвоздей при сшивании не бьем потому как еще конопатить надо будет! Далее отпиливаем лишние концы досок, как бортовые так и носовую с кормой. Затем подгоняешь лицевую носовую доску.

После окончания сборки, работаешь рубанком, где надо скругляешь, выравниваешь, проходя весь баркас, выпиливаешь красиво шпангоуты. После наведения красоты конопатим, местами добавляем гвоздей, прикручиваем уключины, смолим дно, прибиваем на дно нащельники, смолим их, далее покраска. Также делаем сидухи кому как удобно красим и их. Весла у нас переходящие, лодки меняем, а весла прежние. Уключины на всех наших лодках одинаковые, чтоб без заморочек.

В принципе старался все этапы и тонкости учесть в фотографии, чтоб было наглядно. Лодок нынче сколотили две, одну к открытию, вторую совсем недавно. Лодки делали одинаковые, одну испытали, вторая на стадии окончания работ.

Если у кого какие вопросы возникнут спрашивайте, обязательно уточню! Вопросы правда обычно возникают при самостоятельном изготовлении, вдруг кто возьмется и сделает деревяшку. Для тех кто живет рядом с озером деревяшка незаменима!

Спасибо за внимание!

Чертежи и фото

Как построить лодку своими руками

За базовый проект был принят проект лодки "Сом". Но каютный вариант строить не хотелось (хотя я могу и пожалеть об этом). "Сомик" Ивана Георгиевича очень понравился. Размерения "Сома" показались мелковаты, и длина была увеличена на 200 мм. Ошибки в чертежиках есть и моделька получилась кривоватая.

Рис. 1. Это первоначальный вариант, который понравился видом сбоку, но развал бортов очень большой, что не могло удовлетворить.

Возился долго, но в итоге что-то получилось. У многих возникнет вопрос: "А лекала как делать?" Вопрос вполне правомерный. Но тут на помощь пришел младший братишка. Парапланы он строит (вместе начинали, когда в институте учились). Программка у него есть самописная, которая развертки по методу триангуляции рисует. Загнали корпусок туда да и крутанули. Получилось что-то. Но доверия нет. Проверили на Карене. Развертки, полученные в Карене, сравнили с развертками, полученными с помощью братовой программки. Расхождения получились не более 0,1 мм. Короче приняли решение, что такая точность нас вполне удовлетворит. Из коробки от конструктора "LEGO" тиснутой у сынули была склеена моделька. Получилось хорошо. Корпус отмаштабировали до длины 4,6 м. и ширины 1,75 м.

Рис. 2. Вот такой окончательный вариант был принят в производство.

На рисунках видна компоновка кокпита. В основном использоваться лодка будет для покатушек и прогулок и в меньшей степени для рыбалки. В сомнениях и вопросах прошла зима и весна, проект обрастал чертежами и схемами. Пришло время для покупки материалов. Жена расстроилась окончательно, так как все лето я собирался строить лодку, но, будучи женщиной мудрой даже в какой-то мере поддержала. Купил фанеру, эпоксидку, стеклоткань, инструментец кой-какой и начал работу.

Рис. 3. Заготовленные материалы и инструмент.

Соединение фанеры на ус не стало проблемой, за два дня были склеены 4 листа длиной 4,8 м. ибо выкройки без отхода по длине хорошо укладывались. Вырезаны детали днища и бортов. Встал вопрос с транцем - дубовую доску просто на рынке не купить. Искал долго, но нашел, где продают обрезную доску нужной толщины. Вырезал детали транца и склеил по следующей схеме - наружный слой - 8 мм. фанера, слой стеклоткани, дубовая доска, слой стеклоткани, внутренний слой - 6 мм. фанера. Получилось тяжеловато. Дубовая доска неподъемная. Но что сделано, то сделано. Переделывать не захотелось, да и запас прочности никогда не помешает.

Рис. 4. Склеенные листы. Все просто.

Рис. 5. Вон транец, тяжелый, гад, получился.

Но это все оказалось цветочками по сравнению с процессом изготовления всех . Сейчас я понимаю, что с количеством шпангоутов получился перебор (ногами не пинать!), но тогда хотелось сделать покрепче и понадежнее. Провозился я с ними долго, пока все детали вырежешь, пока склеишь, пока все шурупчиками завернешь - думал, брошу все к чертовой матери! Терпение было на исходе, но гордость не дала все бросить. Работа медленно, но верно продолжалась. Когда был собран последний шпангоут, очень хотелось напиться до чертиков, но ежедневная езда на машине не позволила.

Рис. 6. Пара шпангоутов, надо сделать еще 8 штук.

Настал долгожданный момент, когда лодка может начать обретать свою форму. Начал собирать корпус. Одному этот процесс конечно не осилить. Брательник был призван на помощь. Сборка днища не вызвала ни малейшего вопроса - все собралось, скрутилось и разложилось на ура!

Рис. 7. Днище и транец. Все собралось как надо.

А вот с бортами пришлось помучиться. Одновременно оба борта ставить не получилось - очень большие детали - удержать невозможно. Стали делать по одному борту. Начали с носа. К корме получили несхождение 8 мм - ну все думаю ж..-па! Приплыли! Детали либо неправильно вырезаны, либо неправильно спроектированы! Но братик мой человек более спокойный, предложил второй борт попытаться поставить от кормы. Попробовали - все встало миллиметр в миллиметр! Так думаю, стало быть ошибка не в деталях и чертежах, а кривых рученках! Первый борт сняли и быстренько его переустановили. Все встало!

Рис. 8. Брат Михаил прилаживает первый, не правильно вставший борт.

Красота! Когда корпус был собран, пришло понимание того, что лодка получилась большая. Тут же начали одолевать сомнения правильности выбранных размерений, не очень ли большой кораблик решил построить? Но делать нечего, кроме как делать дальше. Жена приехала, посмотрела, прикинула, где они с сыном усядутся в лодке, и сказала, что ей нравится! Стало быть, теперь просто обязан довести дело до конца!

Рис. 9. Все собрано пока только на скрутках, на шпангоутах видны струбцины.

Рис. 10. Вместо шпангоута вставлены рейки для придания правильного развала бортов.

Для прикидки вставил центральный шпангоут (рис. 9) - встал на место как будто тут и стоял. Это придало сил и уверенности. Теперь надо сделать по всем швам, как советуют более опытные товарищи. Для понятия того, как все мешать - я имею в виду, эпоксидку и аэросил, пришлось сделать небольшой уголок из фанеры. Подготовил специальную баночку, налил эпокисдки, отвердителя и сыпанул аэросила. Ё-моё, кто ж знал, что этот аэросил бултыхается, как водичка, а по весу в десятки раз легче! Короче мешал я все это дело минут сорок - задолбался. Вмешать аэросил в эпоксидку оказалось делом муторным.;

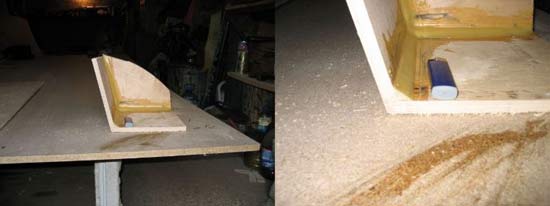

Рис. 11. Вот такой образец, вот такая галтель. Зажигалка для оценки размера.

Но в итоге все перемешалось и экспериментальный образец был прошит и склеен. Конструкция получилась достаточно крепкая - сломали только ударом гантели. Уверенность в том, что все возможно еще больше усилилась. В дальнейшем для перемешивания эпоксидки и аэросила была применена приспособа из бутылки из-под воды и миксера. После промазки всех швов корпус стал несколько жестче, но все равно оставался подвижным.

Рис. 12. Вот такая приспособа сильно экономит время при перемешивании эпоксидной смолы и аэросила.

Рис. 13. Смесь напоминает по консистенции м-м-м… наверное деревенскую сметану, т.е. густую сметану.

Рис. 14. На правой фотографии видна разметка для установки .

Пришло время проклейки швов стеклотканью. Ленты из стеклоткани найти не удалось, пришлось резать от рулона. Дело тоже муторное, но и его осилил. После проклейки жесткость корпуса возросла. Фотографий этого процесса к сожалению у меня нет. Работа с эпоксидной смолой не способствует фотографированию Вклейка шпангоутов дело не хитрое, если нет стрингеров.

У меня же предполагалось установка четырех стрингеров по днищу (по 2 стрингера на половину днища) и по одному стрингеру по борту. Вот здесь то и начались настоящие проблемы. Одновременно гнуть 6 стрингеров и устанавливать шпангоуты оказалось делом очень не легким. Пока устанавливались шпангоуты в кормовой и центральной части лодки, все было более или мене нормально. Потом дело дошло до носовой части, где изгиб бортов и днища стал большим. Вот здесь-то пришлось сильно и много материться вспоминая "добрым" словом всю эту технологию "сшей и склей". Было очень трудно. Точнее сказать архитрудно!

Втроем устанавливали носовые шпангоуты три дня. Перемазался клеем с головы до ног. Короче был сделан вывод, что большие лодки со стрингерами надо собирать только на стапеле по классической технологии.

Рис. 15. Вот что получилось.

И, конечно, не обошлось без косяков. При установке одного из носовых шпангоутов был допущен перекос и один борт выдавился наружу. Это последствия применения технологии "сшей и склей" - правильно установить шпангоуты дело очень скрупулезное и не терпит спешки. Самое печальное, что обнаружилось это только при установке верхней части бортов. Левая сторона встала идеально, без сильной подтяжки и прочих ухищрений. Правая сторона в носовой части не встала, и только тогда обнаружился косяк.

Рис.16. Вот такой "косяк". Явно виден перегиб борта.

Пришлось отсоединять приклеенный шпангоут и заново его устанавливать. Подробно останавливаться на этой процедуре не хочется, но одно можно сказать точно - переделывать всегда тяжелее, чем делать заново. Особенно когда делаешь для себя любимого, т.е. на совесть. Эпоксидная смола с аэросилом оказалась достаточно прочным соединением. При помощи стамески и "какой-то матери" удалось отодрать шпангоут и переставить его на правильное место.

Рис. 17. Как видно, в итоге борт выпрямился и зазор между деталями исчез.

Дальше работа проходила как по маслу, хотя и достаточно медленно в связи с тем, что работал один. После установки заваленной внутрь части борта, надо было приниматься за изготовление привального бруса. Привальный брус было решено делать внешним и силовым. По этому внутри в месте соединения деталей бортов стрингера нет. Роль стрингера будет выполнять привальный брус, который будет изготовлен из дуба. Были закуплены дубовые доборы для дверей сечением 80х10 длиной 2,3 м. Потом электролобзиком распустил пополам. Вот из этих реек и планировалось делать привальный брус.

Рис. 20. Рундук получился достаточно глубоким. Хорошо это или плохо - будет видно.

Шпаклевку и вышкуривание можно продолжать до бесконечности. Как и в случае с палубой, на определенном этапе просто закончил это процесс.

Далее можно было заниматься установкой реданов. Реданы изготавливались из дубовой планки из, которой делался привальный брус. Рейки были склеены на ус, а потом распущены на циркулярке вдоль по диагонали, так чтобы получилось рейка треугольного сечения. Потом рубанок и ленточная машина закончили дело.

Рис. 27. Лодка очередной раз зашпаклевана.

Рис. 28. Днище и борта вышкурены и подготовлены к покраске.

Далее по той же технологии - заранее подготовлены отверстия под шурупы и клеящий состав. Потом по разметке устанавливаем реданы. После полимеризации смолы шурупы удаляем, а отверстия заполняем эпоксидной смолой. Далее опять шкурка, шпаклевка.

Рис. 29. Лодка после грунтовки.

Но, как говориться, "терпение и труд все перетрут". Вот и у меня настал момент приступать к окраске корпуса. Сразу хочу сказать - была допущена ошибка в выборе грунта. Грунтовку обязательно надо использовать на эпоксидной основе, я же использовал ту, что посоветовали в магазине. Грунтовка и краска тиккуриловские. По утверждению продавца, краска очень прочная и твердая. При установке лодки на трейлер выяснилось что это совсем не так. Но об этом позже.

Красил все с помощью компрессора и краскопульта. На окраску ушло 1 кг. грунта и 3 кг. краски "МИРАНОЛ" производства Тиккуриллы. Результаты были более или менее приемлемые. Краска ложилась более или менее ровно, большого количества подтеков удалось избежать. Но совсем без них не обошлось, сказалось отсутствие опыта и наверно не совсем правильно подобранного диаметра сопла на распылителе. Работа маляра требует хорошего опыта, которого у меня конечно нет. Хотя выводы мои не говорят о том, что не надо браться за, то чего делать не умеешь - если не делать ничего то ничего и не получится.

Рис. 30. Покраска.

Когда я брался за лодку, то предполагал, что потрачу на нее не больше 1,5-2 лет. Как же я ошибался! К концу второго лета я успел только покрасить днище, а впереди еще покраска палубы, обустройство внутренностей , установка стекла, приборов, и т.д. и т.п. Конечно, если посчитать чистое время потраченное на постройку, то получается совсем не много, но так и лодка до конца не достроена.

Время не может прекратить свой бег и неумолимо наступила вторая осень стройки. Но возня с лодкой была еще не закончена. Летом был прикуплен прицепчик, на который и был воодружен "корапь".

Приобретение новой лодки требует больших финансовых трат. Для тех, кто не хочет вкладывать крупную сумму денег в покупку данного агрегата, есть другой вариант — сделать лодку самостоятельно. Плавательное средство, изготовленное своими руками, хорошо дополнит процесс рыбной ловли.

Разновидности лодок

Существуют следующие типы плавательных средств:

• резиновые;
• пластиковые;
• стальные;
• деревянные;
• из фанеры.

Надувные лодки. Для того чтобы изготовить такую лодку нужна резина либо полимер. Минус данных устройств в том, что они:

1. Не балансируют на водной поверхности.
2. Не морозостойкие.
3. Легко повреждаются, поэтому трещины придется постоянно латать.

Преимущества:

• удобный перенос;
• компактность;
• удобное хранение.

Пластиковые лодки. При правильной эксплуатации данная разновидность плавательных средств прослужит более десяти лет. Лодки бывают разных цветов, с привлекательным внешним видом.

Деревянные лодки. Данные лодки менее долговечны, если сравнивать их с пластиковыми устройствами. За деревянным материалом требуется:

• постоянно следить;
• покрывать влагоотталкивающими растворами.

Многие рыболовы перед использованием такой лодки намачивают ее в воде для лучшего баланса.

Лодки из фанеры. Данная разновидность относится к деревянным лодкам и на данный момент времени является самой популярной среди населения.

Преимущества:

1. Фанера хорошо отталкивает влагу.
2. Может выдержать большие нагрузки.
3. Очень крепкий материал изготовления.

Минусом фанеры является затрудненность в изгибе.

Металлические лодки. Для того чтобы сделать данную лодку нужно использовать дюралюминий. Этот материал весьма прочный и устойчив к механическим повреждениям. При использовании нержавеющей стали лодка будет очень тяжелой и транспортировать ее станет практически невозможно.

Изготавливаем деревянную лодку

С помощью деревянных материалов и знания нюансов изготовления плавательного устройства, можно получить хороший результат. Рассмотрим весь процесс производства такого устройства по порядку.

Необходимые инструменты и материалы

Чтобы изготовить лодку своими руками, нужно приобрести:

• доски;
• полиуретановый клей;
• гвозди;
• краски на латексной основе;
• силиконовый герметик;
• шприц для заделки швов;
• наждачная бумага;
• лобзик;
• паракорд;
• зажим;
• шуруповерт;
• рулетка;
• дрель;
• кисти для нанесения краски.

После того как все инструменты будут куплены, следует подготовить некоторые материалы. Доска разделяется на части, вследствие чего для будущего дна и основы корпуса подойдут:

Как поймать больше рыбы?

Я уже довольно давно занимаюсь активной рыбалкой и нашел много способов как улучшить клев. И вот самые эффективные:

1. Активатор клева . Привлекает рыбу в холодной и теплой воде с помощью феромонов, входящих в состав и стимулирует ее аппетит. Жаль, что Росприроднадзор хочет ввести запрет на его продажу.
2. Более чувствительные снасти. Обзоры и инструкции по другим типам снастстей вы можете найти на страницах моего сайта.
3. Приманки с использованием феромонов.

Остальные секреты успешной рыбалки вы можете получить бесплатно, читая другие наши статьи на сайте.

1. Один участок размером 460х610 мм;
2. Второй участок — 310х610 мм;
3. Третий участок 610х1680 мм.

Боковые части изготавливаются из частей 310х2440 мм. Для подпорок следует брать бруски малого размера 25х50х2400 мм, всего потребуется три подпорки. Для создания носовой части советуют применять брус, размер которого 25х76х2400 мм.

Для изготовления корпуса лодки нужно брать два бруска размером 25х50х2400 мм. Скреплять их можно при помощи паракорда, предварительно разрезав на несколько участков.

Изготовление деталей

Для того чтобы изготовить детали следует придерживаться определенных правил:

1. Чтобы отпилить доски на части используйте дисковую плиту.
2. При толщине дерева менее 1см нарезать его можно канцелярским ножом.
3. Если толщина доски от 2-6 см, то наиболее верным будет решение использование электролобзика.
4. Чтобы избежать появления трещин на материале, его нужно нарезать поперек и проводить ослабляющие полосы на верхнем слое шпона.

Скреплять деревянные детали можно с помощью:

• проволки;
• саморезов.

Если доска фиксируется саморезами, нельзя забивать их в материал, это может повлечь за собой повреждение конструкции.

Необходимо для начала сделать отверстие с помощью дрели нужного размера и потом установить саморез. При склеивании частей обращайте внимание на описание использования клеевой основы, каков срок высыхания и правила работы:

• зачистка;
• обезжиривание;
• обработка поверхности.

Стоит не забывать о расположении волокон на двух деталях дерева. Если их разместить параллельно, прочность изделия увеличится в несколько раз. Не следует применять поврежденные части, они бракованы и не подойдут для сооружения лодки.

Сборка лодки

После подготовки требуемых деталей можно начинать сборку деревянной лодки своими руками. Для этого действия потребуются:

• гвозди;
• штифты.

Чтобы собрать деревянную лодку самому необходимо:

1. Установить дно и закрепить левую сторону.
2. Зафиксировать корму с левой стороны ко дну.
3. Установить правую сторону ко дну и корме.
4. Зафиксировать носовой участок.

Чтобы зафиксировать лодку гвоздями необходимо собрать ее с помощью клеевой основы. При удовлетворении внешним видом, следует зафиксировать стыки гвоздями.

После того как каркас лодки будет сделан, следует покрасить его и отполировать. Готовое изделие нужно начинать полировать с меньших шероховатостей и неровных участков. Для этого процесса нужна:

• наждачная бумага;
• шлифовальная машинка.

При помощи силиконового герметика следует заделать все щели, появившиеся при сборке. Для того чтобы обеспечить лодке равномерное и полное высыхание следует оставить ее на открытом воздухе. После 24 часов нужно начать окрашивать средство:

1. Первый слой нужно наносить снаружи.
2. Второй — внутри.

После того как краска высохнет, следует покрасить еще раз внутреннюю сторону лодки.

Проверка лодки

Перед тем как заплывать на лодке на дальнее расстояние необходимо проверить качество ее сборки. Для этого нужно на малой глубине протестировать лодку на наличие небольших недочетов. При их выявлении рекомендуется немедленно провести работу над ошибками, чтобы не боятся за дальнейшие возможные повреждения.

Изготовление деревянной лодки является несложным процессом. А устройство, сделанное своими руками, будет не менее привлекательным и обойдется значительно дешевле покупного.

Все фото из статьи

Лодка является незаменимым элементом рыбалки или летнего отдыха на реке. Конечно, хорошее плавательное средство, пусть даже это небольшая лодка, является довольно дорогим удовольствием. Однако, его можно сделать самостоятельно из фанеры, причем эта задача не такая сложная, как многие могут подумать.

В данной статье мы рассмотрим, как построить лодку из фанеры самостоятельно, которая сможет разнообразить ваш отдых.

Общие сведения

Чтобы построить фанерную лодку понадобится лишь простой набор инструментов, который имеется у каждого домашнего мастера, а также подходящий материал, терпение и желание получить качественный результат.

Следует отметить, что помимо простоты изготовления, фанерное плавательное средство обладает и многими другими достоинствами, такими как:

• небольшой вес , что очень важно, ведь прежде чем спустить лодку на воду, приходится пройти некоторое расстояние. В облегченном варианте данное изделие весит 10-15 кг, благодаря чему его без труда могут нести два взрослых человека. Правда, если лодка изготовлена по каркасной технологии, вес возрастает, однако, все равно он не критичен для переноса на небольшие расстояния;
• в зависимости от типа проекта, вместительность плавательного средства составляет до 5 человек , чего вполне достаточно для небольшой семьи;
• при соблюдении технологии изготовления конструкция получается прочной и долговечной ;
• для изготовления плавсредства не понадобится больших финансовых затрат , так как цена всех материалов вполне доступная.

Поэтому, если у вас имеется свободное время и желание построить лодку, нет поводов отказываться от этой идеи.

Инструменты и материалы

Основные характеристики будущей лодки, такие как прочность и долговечность, зависят от фанеры, из которой она сделана. Поэтому к ее выбору необходимо подходить очень ответственно.

Обычная фанера марки ФК, которая применяется для изготовления мебели, для данных целей не годится. Поэтому лучше всего использовать листы следующих марок:

Помимо типа марки фанеры, при выборе также следует обратить внимание и на ее качество:

• на торцах плит не должны присутствовать щели;
• на поверхности должны отсутствовать сучки и прочие дефекты.

Обратите внимание!
Не стоит использовать слишком толстую фанеру, так как листы должны быть гибкими.
Поэтому оптимальная толщина составляет 5–6 мм.

Помимо фанеры также понадобятся и другие некоторые материалы:

• доски и бруски – должны быть сухими и качественными;
• стеклоткань – удобней приобретать в рулоне и затем нарезать на куски нужных размеров;
• яхтный лак или водостойкая краска.

Что касается инструментов, то набор достаточно простой:

• электролобзик;
• шлифмашинка;
• рубанок;
• молоток;
• струбцины;
• рулетка и карандаш;
• шпатель.

Изготовление лодки

Чертежи

Прежде чем начать работу, необходимо подготовить чертежи как построить лодку своими руками из фанеры. Надо сказать, что в интернете существует большое количество всевозможных проектов. Некоторые из них имеются и на нашем портале.

Однако, прежде чем подобрать оптимальный проект, следует определиться с основными требованиями к плавательному средству, таким как:

• размеры и вместительность лодки;
• внешний вид изделия;
• сложность конструкции – подбирается в зависимости от уровня вашего мастерства. Если подобной работой вы занимаетесь впервые, лучше взять проект попроще.

Определившись с этими требованиями, можно рассмотреть существующие проекты лодок для самостоятельной постройки из фанеры, и выбрать из них наиболее подходящий. При необходимости, их можно незначительно подкорректировать согласно индивидуальным пожеланиям.

Выпиливание деталей

Итак, с выбором проекта мы разобрались, теперь строим лодку из фанеры своими руками. В качестве примера рассмотрим, как делается наиболее простая плоскодонка из одного .

Начинать работу следует с выполнения разметки и выпиливания деталей.

Данный процесс осуществляется следующим образом:

1. прежде всего нужно разметить линию скулы и транца (на схеме А, Б, В);
2. далее по намеченной линии отрезается часть листа лобзиком;
3. затем полученную заготовку следует приложить к противоположной стороне и обвести карандашом. Таким образом, она послужит шаблоном и обеспечит симметричность лодки. Для удобства, заготовку можно прикрепить к основному листу струбцинами;
4. далее по намеченной линии отрезается вторая часть листа;

1. после этого нужно наметить линию, которая будет отделять транец от днища, и отрезать по ней транец;
2. в завершение работы места спилов нужно обработать наждачной бумагой.

Совет!
Лодку можно сделать и более габаритной.
В этом случае, прежде чем раскроить материал, листы фанеры надо склеить «на ус», обработав места стыка рубанком.

Теперь, когда основные детали выполнены, можно приступить к сборке лодки.

Сборка

Инструкция по сборке лодки выглядит следующим образом:

1. по краю кормы и транца следует высверлить отверстия диаметром 1,5 мм с шагом 150 мм;
2. далее транец надо прикрутить к днищу медной проволокой;
3. затем днище нужно уложить на три табуретки. Чтобы обеспечить необходимый его прогиб, на крайние табуретки следует подложить дощечки или книги;
4. далее из двух отрезков, оставшихся после выпиливания днища, следует сделать борта с учетом наклона транца. Для этого заготовку надо приложить к скуле днища. Чтобы проще было выполнить разметку, в верхней части транца можно выполнить отверстие и прикрутить к нему борт. Для этой операции понадобится помощник, который будет придерживать борт возле носовой части;
5. по намеченной линии надо , после чего ее следует использовать как шаблон для второго борта;

1. далее по краям борта и скулы днища надо просверлить отверстия диаметром 1,5 мм с шагом 150 мм;
2. теперь нужно прикрутить детали проволокой учитывая следующие нюансы – борта должны устанавливаться на днище и приматываются проволокой скрутками наружу. Транец при этом должен оказаться между бортов;
3. затем проволоку нужно осадить и обстучать молотком;

1. далее надо вставить шпангоут (перегородку), который предварительно можно прикрепить к бортам саморезами, а также банку (сиденье). Конструкция последней представляет собой шпангоут, поверх которого крепится доска;
2. затем нужно выполнить планки и приклеить их по бортам;
3. на расстоянии 300 мм от сиденья в планках выполняются отверстия под уключины. В этом месте их можно укрепить дополнительными брусками;

1. затем стыки деталей нужно проклеить тремя слоями стекловолокна и эпоксидным клеем. Ширина нижней полоски должна составлять 25 мм, средней – 40 мм, а верхней – 50 мм. Перед оклейкой, скрепки нужно снаружи откусить;
2. после этого надо окончательно вклеить перегородку и банку;
3. в отверстия от временных шурупов и прочих креплений нужно вклеить «эпоксидкой» деревянные нагеля;
4. затем точно также выполняется склейка наружных швов;

1. чтобы придать дну большую прочность, а также защитить его от повреждений во время швартования к берегу, с наружной стороны следует прикрепить киль, а также наружные стрингеры. В качестве последних лучше всего использовать рейки из лиственницы. Прикрепить рейки можно при помощи саморезов и эпоксидного клея.

На этом основная часть работы завершена, теперь осталось лишь выполнить отделку изделия.

Отделка

Дальнейшая обработка лодки выполняется в такой последовательности:

• в первую очередь все неровности эпоксидного клея следует зашкурить наждачной бумагой;
• имеющиеся изъяны необходимо зашпатлевать влагостойкой шпаклевкой;
• затем изделие вскрывается лаком или окрашивается. Красить лодку лучше пентафталевой краской, предназначенной для наружных работ.

Совет!
Чтобы придать плавательному средству более привлекательный внешний вид, можно комбинировать краску и лак.

На этом процесс изготовления лодки завершен. Теперь нужно лишь приобрести весла или сделать их самостоятельно.

Получив подобный опыт, можно подыскать более сложные чертежи лодок из фанеры для самостоятельной постройки, к примеру, с мотором, и сделать плавательное средство для дальних путешествий по реке.

Вывод

Постройка фанерной лодки, как мы выяснили, не содержит никаких сложностей. Единственное, к этому процессу следует подходить поэтапно и не спеша. Особая внимательность и аккуратность требуются в процессе раскройки материала и вырезания деталей, в остальном же нужно лишь придерживаться определенной последовательности действий.

Видео в этой статье содержит дополнительную информацию по данной теме. Если отдельные моменты изготовления фанерной лодки вам не до конца ясны, вы можете задать вопросы в комментариях, и мы с радостью на них ответим.

Лодка на хозяйстве может быть нужна не только для рыбалки, охоты или отдыха на воде. В малонаселенных регионах с развитой сетью водных путей лодка – предмет первой необходимости, а в обжитых местах производство и сдача в аренду плавсредств прибыльный бизнес. Как зарабатывают деньги лодочники на курортах, это уж всем известно. Однако в торговых классификаторах маломерные суда не относятся к товарам, ценообразование на которые подлежит регулированию. Поэтому вопрос: возможно ли это вообще, и как делается лодка своими руками достаточно популярен. Ответ на первый вопрос однозначен: да, и гораздо проще, чем принято считать. Хорошую, вместительную, надежную и мореходную лодку можно сделать вдали от воды без эллинга и стапеля, в любом подходящем по размерам помещении. А как – об этом есть данная статья.

В подготовке материалов для настоящей публикации большую помощь оказали книги «300 советов по катерам, лодкам и моторам» Составитель и научный редактор Г. М. Новак Л. Судостроение 1974, «Катера, лодки и моторы в вопросах и ответах» Справочник под ред. Г. М. Новака. Л. Судостроение 1977 и «Курбатов Д. А. 15 проектов судов для любительской постройки» Л. Судостроение 1986. Автор выражает глубокую признательность авторам этих содержательных руководств. Далее в хинтах к иллюстрациям они обозначены соответственно «Н74», «Н77» и «К.». Что до годов издания, то разве воды и ветра с тех пор изменились? Теперешние суда строятся и плавают по тем же законам, только современные материалы и компьютерная техника позволяет использовать их полнее.

Оргвопросы

У читателя наверняка уже назрели вопросы: что, действительно все так просто? Построил – и плавай? С женой, детишками, пассажирами, в море в шторм? В зависимости от обстоятельств вам на лодку с жестким корпусом могут понадобиться след. документы и предметы снабжения:

1. Лодка только для себя, малый несудоходный водоем – товарные чеки на использованные материалы на случай, если понадобится доказать, что они не ворованные. Малым считается водоем, в котором удаление от берега возможно не более чем на 500 м, а лодкой только для себя одноместная;
2. Лодка для себя, водоем судоходный любого размера – дополнительно свидетельство на право управления маломерным судном (аналог прав на автотранспорт) и свидетельство о его регистрации. То и другое выдается местными органами транспортной (водной) инспекции. На борту лодки должен быть обозначен ее регистрационный номер по установленной форме;
3. То, же, что и по пп. 1 и 2, в лодке могут быть бесплатные пассажиры – кроме документов по пп. 1 и 2 еще и спасательный жилет для каждого человека на борту и обязательный минимальный комплект предметов снабжения, см. далее;
4. Все то же, но пассажиры или груз платные – дополнительно лицензия на право пассажирских или грузоперевозок по воде;
5. Все по пп. 1-4, лодка парусная или парусно-моторная, в т.ч. с комплектным аварийным парусом – вдобавок удостоверение яхтенного рулевого или др. свидетельство на право управления парусным судном;
6. Лодка сделана на продажу, не серийная – лицензия на право производства малых плавсредств.

Надо сказать, что на несудоходных водоемах нарушения по пп. 1-3 являются массовыми, а в мало обжитых местах – повальными. У водной инспекции нет ни юридических, ни организационно-технических возможностей туда добраться. Поэтому претензии к владельцу судна возникают или его уголовное преследование начинается только по факту последствий аварии.

Что да и что нет?

Конструкций маломерных судов не перечесть, однако любителю-новичку при выборе прототипа нужно руководствоваться след. соображениями, которым должна удовлетворять самодельная лодка:

1. Лодка должна строиться по проверенному проекту и/или с полным учетом жизненно важных положений теории корабля, правил судостроения и судовождения, см. далее;
2. Лодка должна быть надежной, т.е. прочной, долговечной, остойчивой, вместительной по весу и объему, достаточно мореходной для заданных условий плавания и в то же время управляемой на волнении, течении в реке и в мелком заросшем водоеме;
3. Лодка должна быть достаточно легкой для того, чтобы владелец мог в одиночку вытащить ее на берег или спустить на воду, а с взрослым физически средне развитым помощником – погрузить для транспортировки;
4. Технология постройки лодки не должна включать операций, требующих специальной квалификации или производственного оборудования, но должна прощать ошибки новичка и замену штатных материалов и способов изготовления доступными в данных обстоятельствах;
5. Желательно, чтобы лодка могла хорошо ходить и держаться на волне на веслах, под мотором и парусом – для экономии топлива и полноценного благотворного отдыха;
6. Расходы на постройку лодки должны быть минимальны;
7. Если лодка хранится вдали от водоема, весьма желательно, чтобы она удовлетворяла требованиям к судам картоп, т.е. допускала перевозку на верхнем багажнике легкового автомобиля.

По всей совокупности качеств, кроме цены материалов, оптимальным выбором для своего первого судна будет лодка из фанеры. Дощатая обойдется прим. вдвое дешевле, но окажется во столько же раз тяжелее и прослужит много меньше, кроме варианта со стальным тонкостенным днищем, см. далее. Самодельные стеклопластиковые лодки дороги и сложны в постройке, хотя надежны и долговечны. С учетом всех этих условий далее не рассматриваются:

• Цельнометаллические сварные и клепаные лодки.
• Глиссирующие суда.
• Малые прогулочные катамараны.
• Лодки из пенопласта, пластиковых бутылок, лодки-понтоны и дощаники прямоугольной в плане формы и т.п. экзотика.
• Надувные лодки.

Основания для такого «усекновения» следующие. Цельнометаллические самодельные суда органами транспортной инспекции не освидетельствуются и не регистрируются ввиду того, что обеспечить в кустарных условиях их должную надежность технически невозможно.

Постройка глиссера – не дело для начинающего. Штатные динамические нагрузки на глиссирующий корпус высоки, и браться за него можно, убедившись, что ваша первая лодка все-таки хорошо плавает. Хотя, надо сказать, имея некоторый опыт, в домашних условиях вполне возможно построить лодку-картоп, выходящую на глиссирование на небольшой волне под мотором всего в 3,5-6 л.с., см. напр. след. видео.

Видео: пример самодельной лодки-глиссера и её испытания

Небольшой катамаран, да будет известно читателю, построить проще, чем лодку равной вместимости, и ограничения по выбору материалов для него мягче; напр., можно широко использовать пенопласт. На мостике катамарана (помосте, соединяющем корпуса-поплавки) можно, стоять, ходить, кувыркаться как угодно, там можно поставить палатку и даже приготовить шашлык. Однако катамаран не лодка и вопрос о самодельных катамаранах требует отдельного рассмотрения.

Лодочная экзотика из подручных материалов просто-напросто опасна. Напр., монокорпусная лодка из пенопласта окажется или чем-то чрезвычайно хрупким, пригодным для плавания разве что в загородке-«лягушатнике», или почти неуправляемым плотом, сильно подверженным сносу течением или ветром.

Что касается надувных лодок, то энтузиазм по их поводу объясняется, помимо возможности переноски на себе, тем, что для регистрации покупной лодки-«резинки» на судоходном водоеме достаточно предъявить сертификат изготовителя, да и то водная инспекция смотрит на него сквозь пальцы в сторону. Однако самодельных надувных лодок это ни в коей мере не касается.

Вместе с тем достаточно взглянуть на выкройки простейшей надувной лодки (см. рис.), чтобы убедиться: проклеить как следует ее швы в кустарных условиях много сложнее, чем построить более вместительную и надежную лодку с жестким корпусом, а качественные материалы для мягкой пластиковой лодки обойдутся много дороже, чем лучшая фанера и эпоксидный клей.

Но самое главное: без специального оборудования надежно (без возможности осмотра) вклеить в баллон переборки безопасности вообще невозможно. Самодельная «резинка» будет однобаллонной: вдруг пробоина, а вы не в спасжилете, до берега далеко, или водоем сильно зарос – вам останется только мысленно подвести итог своей жизни. Ибо конец ее близок.

Примечание: если вам непременно хочется свою лодку не строить, а клеить, то лучше уж сделать ее из… обрезков водопроводных труб. Такую лодку не сдуешь и не спрячешь в рюкзак, но зато она будет непотопляемой. Как делается лодка из труб ПВХ, см. видео ниже.

Видео: пример самодельной лодки из ПВХ-труб

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

Примечание: вопреки распространенному убеждению, лодка-скиф может отлично ходить под парусом, см. далее. Но – только по спокойной воде! На волнении скиф, как и любая мелкосидящая плоскодонка, становится опасным – волна бьет в днище, сбивая судно с курса и стремясь опрокинуть.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Примечание: в приморских районах нередко можно встретить мореходные остроносые динги. Внешне они похожи на сдавленный вдоль фофан (поз. 8), но фактически гидродинамика и механика их корпуса почти такие же, как у динги с форшпигелем.

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.

Лодки дори известны в 2-х модификациях: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, нужно быть с детства просоленным насквозь моряком, т.к. их статическая остойчивость невысока. Парусная дори не так капризны, научиться управлять ею способен новичок, знающий основы движения судна под парусами. Кроме того, на парусную дори возможно установить мотор в колодце. Оборудовать лодку моторным колодцем, конечно, сложнее, чем усилить под мотор транец (см. далее), но зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опасений утопить деталь или инструмент.

Азбучные истины

Чтобы сделать лодку правильно, нужно выбрать технически грамотный, пригодный для данных условий плавания и наличных ресурсов ее проект. Чтобы выбрать проект, нужно знать хотя бы самые основы теории корабля, малого судостроения, судовождения и морской практики на малых судах. Поэтому начнем с теории.

Ходкость

Ходкость водоизмещающего судна определяется числом Фруда Fr. Физически оно значит, что с увеличением Fr длина носовой волны судна быстро растет, см. рис.:

При этом большая часть мощности двигателя или тяги парусов тратится на ее поддержание. Мотор переходит в режим «жора топлива», заодно быстро сжигая свой ресурс, а парус, как правило, не способен вытянуть судно на Fr>0,3. Отсюда важный вывод: не пытайтесь увеличить скорость лодки, ставя на нее слишком мощный мотор. Только сделаете плавание опаснее и деньги за топливо зря сожжете. Если в проекте лодки не указана рекомендуемая мощность мотора, ее можно определить по табл. на след. рис.

Движение на слишком большом для данного корпуса значении Fr еще и опасно: лодка может оказаться как бы повисшей на гребнях соседних волн или же будет стремиться съехать назад с носовой волны и зарыться кормой в воду. Если же, испугавшись вставшей перед носом волны, резко сбросить газ, лодка будет залита с кормы набежавшей следующей волной: образовавшись, волны движутся уже по своим законам.

Расход движущей судно энергии на волнообразование зависит не только от длины, но и от высоты образуемых волн. Уменьшить ее можно, во-первых, увеличением отношения длины судна к его ширине (правило «длина бежит»), но при этом уменьшаются его поперечная остойчивость и управляемость. Во-вторых, рациональным построением обводов корпуса: его строевая по шпангоутам (см. далее) должна быть как можно более пологой. В-третьих, обшивкой внакрой (см. поз. 2 и 4 на рис. с типами лодок). Ребра поясьев обшивки турбулизируют пограничный слой воды, не давая носовой волне очень уж вспухнуть. В этом, кстати, один из секретов отличной ходкости боевых ладей викингов драккаров и шнеккаров. К сожалению, обшивка внакрой технологически сложна, подвержена водотечности и потому требует регулярного осмотра и ухода.

Остойчивость

Остойчивость судна различают статическую (на стоянке) и динамическую на ходу. Определяется остойчивость судна взаимодействием опрокидывающего момента, сила которого приложена к центру тяжести, и восстанавливающего, сила которого приложена к центру плавучести C – геометрическому центру погруженной части судна.

Величина остойчивости определяется возвышением метацентра M над центром тяжести G (см. рис.). Судно с большим превышением M над G будет очень остойчивым, но и очень валким, с резкой бортовой качкой, т.е. чрезмерно остойчивым. При непрерывном увеличении угла крена Θ метацентр сначала «убегает» вверх от центра тяжести, а затем движется обратно. Когда M окажется ниже G, опрокидывающий момент превысит восстанавливающий и судно опрокинется. Соотв. угол Θ для палубных судов называется углом заката. Критическим креном для беспалубных судов будет такой, при котором судно черпает бортом. Тогда Θ называется углом заливания.

Правила остойчивости подвержены действию закона квадрата-куба. Для малых судов это, с одной стороны, плохо, т.к. малое судно оказывается менее остойчиво, чем большое тех же пропорций. Если 5-метровая лодка идет с критическим креном, то крен 20-метровой шхуны в такой же ветер будет не опасен, а 70-метрового барка почти незаметен. Когда в старину капитаны парусников, стремясь убежать от шторма, приказывали «поставить парусов, сколько могут выдержать мачты», они знали, что делали. Но, с другой стороны, по той же причине динамическая остойчивость более-менее правильного малого водоизмещающего судна будет больше статической. Чтобы лодка, остойчивая на стоянке, опрокинулась на ходу, ее конструктору придется очень постараться в обратном смысле.

Управляемость

Думать, что судно поворачивает от перекладки руля, неверно. Судно поворачивает косо набегающий на его нос встречный поток воды, а руль только помогает ему под него подставиться, см. рис. справа. Туда, правда, при всем уважении к автору первоисточника, вкралась неточность: то, что обозначено как центр тяжести ЦТ, на самом деле проекция центра вращения судна ЦВ на основную плоскость (см. далее). Отсюда тоже важный вывод: если лодка плохо управляется, не грешите на слишком малое перо руля. Его оптимальная площадь – прим. 3% от площади сечения корпуса в миделе, т.е. поперек по самой широкой части. Проверьте и, если соответствует, то или вы что-то не так сделали, или проект выбрали неважный.

Положение ЦВ определяется взаимодействием моментов сил, приложенных к ЦТ и C уже по горизонтали . У идеально управляемого судна без крена ЦТ располагается точно над C, к чему и стремятся проектировщики. Отсюда еще один важный вывод: не увлекайтесь ходом с креном. Романтично, но и опасно, т.к. управляемость судна падает, что усугубляет опасность опрокидывания.

Ход под парусом

Яхтсмены иногда говорят: парусная яхта это самолет, одно крыло которого в воздухе, а другое в воде. В общем это правильно. Схемы, поясняющие принципы движения судна под косым парусом, см. на рис. Оттуда же понятно, почему под парусом можно идти против ветра. Первое, что тут важно – ЦП и ЦБС сильно разнесены по вертикали, что создает значительный кренящий момент. Отсюда вывод: если проектом лодки парусного вооружения не предусмотрено, не ставьте «самопал». В крайнем случае и при совершенно благоприятных обстоятельствах можно соорудить аварийный шпринтовый парус из пары весел и чехла или одежды. Напр., мотор сдох, до берега далеко, грести из сил выбился, но ветер слабый попутный и волнение незначительное.

Взаимодействие сил тяги паруса и бокового сопротивления правильно спроектированного судна создает также момент, стремящийся привести его к ветру, т.е. повернуть носом точно против ветра. Это с одной стороны хорошо, т.к., если судно окажется неуправляемым, оно будет принимать волну на нос, что наименее опасно. Но с другой, если ЦП слишком сильно уйдет вперед от ЦБС, судно станет трудноуправляемым или вообще неуправляемым: станет приводиться к ветру, как ни ворочай румпель; отсюда и до беды недалеко.

Дело осложняется тем, что при изменениях курса относительно ветра и ЦП и ЦБС смещаются. Если ЦП окажется позади ЦБС, судно начнет уваливаться под ветер («захочет» стать к нему кормой), что грозит катастрофой. Отсюда важнейший вывод: без должного знания морского дела не экспериментируйте с парусами! Рискуете совершить «поворот оверкиль» в слабый ветер на тихой воде!

Чтобы судно без большой килеватости днища и специально разработанных под паруса обводов могло нести парусное вооружение, применяют подъемные кили – шверты – размещаемые в швертовых колодцах, см. рис. справа. Если в проекте есть парус, но нет чертежей шверта – бракуем, безграмотный. Затем, некоторые любители пытаются приспособить плоскодонную лодку под парус, набивая из досок на днище фальшкиль и продольные реданы, неправильно при этом именуемые днищевыми стрингерами (которые на самом деле есть детали набора корпуса). Технически это то же самое, что обрезать крылья у самолета или пытаться приспособить их, хвост и реактивный движок к автобусу.

Обводы и чертежи

Главные размерения и характеристики судна даны на поз. 1 рис., а на поз. 2 – основные плоскости его теоретического чертежа. Плоскость миделя обозначается специальным значком-закорючкой. Поз. 3 показывает, как строится теоретический чертеж. Сечение диагоналями и построение рыбин используются в чертежах достаточно больших судов, выполняемых в мелком масштабе, для сверки совпадения линий. На теоретических чертежах небольших судов вместо рыбин нередко дают строевую по шпангоутам, см. ниже.

Уже взглядом на теоретический чертеж можно оценить, на каких числах Фруда способно ходить данное судно. Напр., катер на поз. 5 – полуглиссирующий. Далее нужно сверить совпадение линий чертежа:

• Расстояния от ДП до ватерлиний ВЛ на проекции полуширота должны совпадать с расстояниями от ДП до линий шпангоутов на проекции корпус на соотв. уровнях от ОП. С учетом масштаба, т.к. проекция корпус, нужная для построения лекал и шаблонов шпангоутов, чаще всего дается в увеличенном масштабе (см. поз. 4).
• Расстояния от ОП до батоксов должны быть равны расстояниям от ОП до линий шпангоутов и ватерлиний на одной и той же секущей плоскости, параллельной ДП, также с учетом масштаба.

Далее следует оценить ходовые качества судна: методом трапеций определяют площади сечений подводной части по шпангоутам и отрезки соотв. длины откладывают по вертикальной оси, см. рис. Расстояние между отрезками (в том же масштабе) – одна шпация, т.е. расстояние между сечениями по шпангоутам. Огибающая отрезков, т. наз. строевая по шпангоутам, должна образовывать полуконтур некоего обтекаемого тела.

Построение строевой по шпангоутам аналогично применению правила площадей в авиации. Но, во-первых, в несжимаемой воде его действие сказывается на любых скоростях, а не на околозвуковых. Во-вторых, корпус судна лишь частично погружен в воду и потому возбуждает в движении волны гравитационные, а не давления. Поэтому строевая по шпангоутам должна быть похожа на половинку не капли, а тела оживальной формы, наподобие артиллерийского снаряда. Чем более пологой окажется строевая по шпангоутам, тем более ходким будет судно, а широкая строевая говорит о его хорошей управляемости. «Хвостик» сзади свидетельствует о способности ходить на значительных числах Фруда, а «клювик» спереди – о хорошей всхожести на волну, но в то же время о склонности к рысканью.

Примечание: помимо шпангоутов, по теоретическому чертежу строят истинный обвод наклонного транца, см. рис.:

Материалы

Дерево и фанера

Основные конструкционные материалы для лодки требуют некоторой предварительной обработки. Чтобы деревянная лодка прослужила как можно дольше, древесные материалы сначала нужно обильно пропитать водорастворимым антисептиком (биоцидом) для дерева. Не масляным, не на воздухе оно будет!

Фанеру, в т.ч. водостойкую, пропитывают в несколько приемов с промежуточными сушками, чтобы избежать расслоения. В последней только клей водостойкий, а шпон деревянный как он есть. Далее, чтобы зафиксировать биоцид и уменьшить набухание древесины, материал таким же образом 2-3 раза пропитывают водно-полимерной эмульсией. Если в проекте не указано иного, толщину фанеры для бортов лодки длиной до 4 м следует брать от 4 мм, для днища от 6 мм и для транца от 12 мм; досок, в зависимости от породы и качества дерева, втрое-вчетверо больше. Способ правильной склейки деревянных деталей и допустимые радиусы изгиба досок даны на рис. выше. От строительных они отличаются!

Листы фанеры размером более 1550 мм найти трудно, поэтому их заранее склеивают в полосы нужной длины соединением на ус, см. рис. Точной и аккуратной заусовке фанеры научиться по описаниям невозможно, поэтому тренируйтесь на обрезках. Можно только посоветовать застругивать усы рубанком начерно, а доводить шлифмашиной или ровным бруском, обернутым наждачкой. Склеивают листы эпоксидным клеем. Качество заусовки проверяется след. образом:

• Отрезают полосу шириной ок. 10 см. Это почти всегда возможно, т.к. выкраиваться будут криволинейные детали.
• Полосу сводят в кольцо и стягивают его, пока фанера не лопнет.
• Если стык качественный, фанера должна треснуть в любом месте, кроме него.

Наборные корпуса лодок собирают на гвоздях красномедных (под них нужно сверлить отверстия), оцинкованных или конических шурупах. Красномедные гвозди обкусывают и расклепывают в шайбах; оцинкованные загибают. Под шурупы сверлятся отверстия; их размеры, приемы работы с гвоздями и таблицы крепежа см. на рис.

Примечание: в последнее время довольно много любителей собирают лодки на мебельных винтах-конфирматах, используя те же технологические приемы, что и при сборке корпусной мебели – шкафов, кухонных уголков и т.п. Покамест эти лодки плавают, но еще недолго для того, чтобы судить об их надежности на длительный срок.

Стеклоткань

Стеклоткань, проклеенная эпоксидным клеем, широко используется в малом судостроении. Но немало на нее и нареканий: мол, до осени не доплавал – потекло. Причина – парафин, которым покрывают стекловолокно, перед тем, как прясть его и ткать. Парафин из стеклоткани удаляется провариванием в воде. Выжигать нельзя, ткань станет хрупкой! Кипятят стеклоткань в чистой посуде не менее получаса, затем дают посуде с содержимым полностью остыть, удаляют с поверхности воды парафиновую корку и только тогда вынимают стеклоткань.

Приемы работы со стеклотканью на стеклопластике и дереве показаны на рис. Подклеивание деталей набора из экструдированного пенополистирола ЭППС – эффективный способ повысить жесткость деревянного корпуса, незначительно увеличивая его вес, а сборка фанерной лодки шитьем на эпоксидном клею технологически проста и дает вполне надежное судно. Скобы делают из медной проволоки диаметром 2-3 мм; шаг пар отверстий под них – 40-60 мм. Забегая вперед, технология шитья лодок из фанеры на эпоксидке такова:

1. Выкраивают детали без припуска;
2. Кромки застругивают, чтобы получился стык клиновидного профиля шириной в основании 1,5-2 мм;
3. Если днище килеватое, сшивают скобами его детали, ставят заготовку на кильблоки (см. далее) и пришивают борта. Плоское днище сразу ставят на козелки, пришивают борта;
4. Выставляют корпус по обводам (также см. далее) и заливают клеем швы изнутри;
5. По застывании клея также изнутри заклеивают швы 3-мя слоями стеклоткани (см. рис. выше). Удалять скобы не нужно: во-первых, шов с ними будет прочнее, во-вторых, зашпаклеванные отверстия от скоб потенциальный источник водотечности;
6. Когда затвердеет последняя проклейка, таким же способом вклеивают транцы (транец);
7. Снимают корпус с кильблоков (козелков), обкусывают скобы снаружи заподлицо и оклеивают 3-мя слоями стеклоткани швы снаружи;
8. Вклеивают в корпус шпангоуты, швертовый колодец, банки (сиденья), брештук (см. далее), планширь, привальный брус и пр., что нужно по проекту;
9. Производят дооборудование и отделку.

Как делать лодку?

Шьем

В проектах лодок картоп динги и скифов часто даются выкройки их деталей. В таком случае лодку собирают шитьем (сшивкой) на кильблоках или козелках, см. рис. Сшитый на сухую корпус выставляют по обводам с помощью шаблонов-лекал и временных монтажных распорок. Швы заусовки листов, как наиболее прочные, располагают ближе к носу, как наиболее нагруженному и подверженному повреждениям.

Строим

Постройка остроскулой лодки большей, чем сшитая, вместимости с обводами одинарной кривизны начинается с изготовления форштевня (см. ниже) и сборки шпангоутных рамок. Шпангоуты шитых лодок часто просто выпиливают из фанеры (их там всего по 2-3), но в данном случае так неэкономно – слишком много достаточно дорогого материала уйдет в отход. Собираются шпангоуты на плазе, т.е. на ровной плоскости, на которую перенесены проекции теоретического чертежа в масштабе 1:1. Если обводы лодки простые, а места мало, на плаз можно перенести только проекцию корпус. Способы сборки шпангоутных рамок, по мере возрастания прочности, сложности и веса, даны на рис. Пазы под киль и стрингеры выбираются заранее.

Далее шпангоутные рамки ставят на раму (поз. а на след. рис.), выставляют по вертикали, обводам, крепят килевой брус, форштевень (см. ниже), привальный брус и стрингеры. После этого набор корпуса малкуется ровной планкой (поз. б). Назначение малковки, во-первых, создать запилы в килевом брусе, по которым он будет соструган до заданной килеватости; во-вторых, проверить, не затесался ли где-то участок двойной кривизны и соотв. подстрогать днищевые кромки флортимберсов. Затем накладывается обшивка, начиная от киля (внизу на рис.). После этого корпус снимают с рамы, достраивают и оборудуют.

Примечание: некоторые любители после малковки халтурят против правил судостроения, снимая раскрой обшивки с отмалкованного набора на листы упаковочного картона. Не нужно тогда мучиться с геометрией по теоретическому чертежу, а лодки ничего, плавают.

Нос

Фортевень – самая нагруженная и ответственная часть набора корпуса. Одно из непреложных правил безопасности судовождения гласит: если опасности избежать невозможно, ее нужно принять на нос. Поэтому к изготовлению форштевня лодки следует отнестись со всей ответственностью.

Конструкции форштевней лодок даны на рис. Пробки-ватерстопы из твердого не гниющего дерева предотвращают просачивание воды в корпус. По надежности все эти конструкции примерно одинаковы. Форштевень с фальшивым носом применяется в лодках-картопах с узким форшпигелем.

На волнении и при ударах о препятствия форштевень испытывает большие динамические нагрузки, стремящиеся распереть корпус, поэтому его подкрепляют вставкой-брештуком. Судостроители-любители часто им пренебрегают или вовсе не знают, что оно такое; в этом одна из существенных причин того, что самодельные лодки служат много меньше сроков, заявленных в проектах.

Корма

Другая достаточно ответственная часть набора, особенно для лодки, рассчитанной и под мотор – транец. Конструкция транца под мотор до 10-12 л.с. дана на рис. справа. Общая, с подкреплением, толщина транца – от 40 мм. Возможно, больше: установочные струбцины некоторых подвесных моторов не сходятся менее чем на 50-60 мм.

Непотопляемость

Радикальное средство избежать тяжелых последствий происшествий на воде – непотопляемая лодка. Беспалубное судно водоизмещением до 0,5 т сделать непотопляемым достаточно просто: под банки и по бортам изнутри вклеиваются пенопластовые блоки; затем, в носу и в корме можно отгородить соотв. форпик и ахтерпик и заполнить их пенопластом. Объем блоков непотопляемости в куб. м вычисляется по формуле V=1,2W(1+ρ), где W – водоизмещение в т, 1 – плотность пресной воды, ρ – массовая плотность пенопласта. Напр., если ρ=0,08 тс/куб. м, то для лодки водоизмещением 0,25 т понадобится 0,324 куб. м или 324 куб. дм пенопласта. Вроде бы много, но в лодке-динги длиной 3 м такое его количество размещается без заметного ухудшения обитаемости.

Снабжение

Минимальный комплект обязательного снабжения прогулочной и рыбацкой лодки состоит из весел, спасательных жилетов по человековместимости, якоря на цепи или тросе, причального конца и, на случай плавания в темноте, белого носового или топового (на мачте) навигационного огня круговой видимости. Последним часто пренебрегают, что в наше время непростительно: сейчас в продаже есть автономные светодиодные светильники размером с детский кулачок со встроенной солнечной батареей и аккумулятором. Особого внимания из этого набора заслуживает якорь.

Якорь

Джозеф Конрад назвал якоря «честными кусками железа», и не мудрено: якорь может оказаться последним шансом на спасение судна и людей на нем. Маломерные суда чаще всего снабжаются якорями-кошками, но это далеко не оптимальный вариант. Во-первых, кошки часто застревают на камнях. В продаже есть якоря-кошки с откидывающимися назад при резком рывке лапами, но они ненадежны: судно может самопроизвольно сняться с якоря как раз тогда, когда держаться на нем нужно намертво. Во-вторых, кошка, как и классический адмиралтейский якорь, на мелководье становится опасной: судно может сесть днищем на торчащую вверх лапу якоря.

Для маломерных судов выпускаются также якоря Холла, Матросова и облегченные якоря «Трайдент» повышенной держащей силы. Они достаточно дороги, а сделать их самому не получится, нужны литые детали. Самостоятельно можно сделать сварной якорь Курбатова (см. рис.), он пригоден для лодок длиной до 5 м. Если утяжелить якорь цепью нельзя или нежелательно, на каменистых грунтах к нему по тросу опускают на штерте (тонком тросике или толстой рыболовной леске) пригруз-чушку в 2-3 кг.

Вдруг якорь Курбатова застрянет в камнях, чушку, прежде чем его высвобождать, нужно поднять. Якорь, застрявший напрочь, высвобождается сильным резким рывком за трос. При этом могут повредиться детали 4 и 8, но в большинстве случаев их удается подправить тут же с помощью молотка и пассатижей.

О креплении якоря

В обух якоря нужно при изготовлении продеть рым – свободно болтающееся в нем стальное кольцо. Рымом снабжается и жвака-галс – узел крепления якорного троса/цепи к корпусу судна. Рымы многократно уменьшают износ троса/цепи и вероятность их внезапного обрыва.

Жвака-галс крепят снаружи к форштевню. Крепить жвака-галс нужно пониже, над самой ватерлинией. В таком случае лодка на якоре будет лучше отыгрывать на волне, не зарываться на волнении носом в воду, а вероятность застревания якоря намного снижается.

Примеры проектов

Хороших проектов лодок-картоп, динги и скифов, в рунете и вообще в интернете достаточно. Поэтому остановимся на проектах лодок повместительнее.

Скиф

Внешний вид, данные и конструкция лодки скиф разработки Д. А. Курбатова, пригодной для транспортировки на верхнем багажнике легкового автомобиля, даны на рис. Ее отличительная особенность крайняя дешевизна: основной материал – доски, причем на днище идет маломерка, т.е. обезки. Если правильно подобрать доски для днища (выделено красным на след. рис.), то дощатое днище будет вполне надежным. Тем более, что в наши дни швы между досками можно законопатить строительным деформационным шнуром (употребляется для заделки трещин в бетоне) и силиконовым герметиком. Разумеется, днище этой лодки можно выполнить и фанерным, тогда ее вес уменьшится до 70-80 кг.

На след. рис. даны чертежи деталей этой лодки и показан способ ее сборки, тоже весьма экономный: на упрощенном стапеле по шаблонам. Под мотор транец усиливается, как описано выше.

Далее на рис. показаны парусное вооружение данной лодки и чертежи весел для нее. Парус – рейковый (ударение на «о»), научиться управляться с ним можно за полчаса-час, совершенно не зная теории. Но – не ставьте этот парус в ветер свежий и сильнее! ЦП рейкового паруса существенно выше, кренит лодку он сильнее, а она – плоскодонка!

Что касается весел, то лучше делать их именно по чертежу. Лодки-скифы идут не веслах очень легко, поэтому для экономии мускульных усилий гребца большое значение приобретают конфигурация весел и профиль их лопастей.

О железном дне

Лодки-скифы иногда делают с днищем из оцинкованного железа. Такая лодка, во-первых, с фанерными бортами весит всего ок. 50 кг или менее того, т.е. ее можно ворочать как угодно в одиночку. Во-вторых, лодка со стальным днищем оказывается гораздо более долговечной в водоемах с кислой реакцией воды, которых в РФ хоть отбавляй: ионы даже очень слабых кислот портят клей и защитные покрытия. Минус у самодельных лодок со стальным дном один: представлять их к освидетельствованию с целью регистрации бесполезно, и смотреть не станут.

Дори

Тот же автор разработал и проект парусной лодки дори из фанеры, см. рис; по таблице плазовых ординат производится раскрой обшивки, но, см. выше. На морских мелководьях с короткой крутой «злой» волной (Азов, север Каспия, Маркизова лужа на Балтике) эта лодка показала себя лучше, чем морская шлюпка или азовский баркас.

Ниже на рис. дан конструктивный чертеж лодки, показаны способ ее постройки на стапеле, конструкция форштевня и способ врезки продольных деталей набора. Древесину нужно использовать качественную, без сучков и дефектов, т.к. деревянные детали набора при сборке оказываются предварительно напряженными.

На след. рис даны чертежи парусного вооружения дори. Поскольку дори под парусом может ходить в довольно сильный ветер, предусмотрено взятие на парусе одного рифа. Точно соблюдайте указанные размеры: лодки дори очень критичны к взаимному расположению ЦП и ЦБС!
