Центрального водопровода на вашем участке нет и не будет. Либо он только планируется. Строительство колодца весьма трудозатратно, необходимо переворотить массу грунта, купить, доставить и довольно глубоко вкопать тяжёлые бетонные кольца. Собственная скважина - прекрасное решение, однако услуги геологов весьма недёшевы. Специально для тех, кто не может себе позволить больших трат и умеет работать руками, расскажем, как пробурить скважину своими руками.

Оговоримся сразу, что бурение водяных скважин руками в буквальном смысле невозможно, человек не крот, а руки его - не лопаты. Понадобятся те или иные приспособления и механизмы. Экономия в том, что бурение можно произвести собственными силами, а аренда необходимого оборудования обойдётся намного дешевле, чем услуги буровой установки на платформе грузового автомобиля. Однако следует понимать, что в 99,9% случаев ответ на вопрос о том, как пробурить скважину своими руками до артезианской воды, будет звучать так: никак. Дело в том, что запасы качественных подземных вод за редким исключением располагаются на глубине, гораздо большей, чем это можно сделать без использования сложных и дорогостоящих механизмов. К тому же артезианские воды залегают в пластах довольно твёрдых горных пород, которые «по зубам» только мощным установкам. Какие типы подземных вод потенциально доступны для самостоятельного устройства водозабора?

Верховодка

Верховодка (почвенные воды) располагается близко к поверхности над фрагментарными водоупорными линзами, чаще глинами. Найти её можно отнюдь не везде, верховодка часто носит сезонный характер и в засушливый период года может вообще исчезнуть. Имеет, как правило, низкое качество, непригодна для питья. Зачастую использовать её можно только для хозяйственных целей, главным образом - полива сада и огорода. В случае с верховодкой, благодаря ее небольшой глубине залегания, вопрос, как пробурить скважину под воду своими руками, решается простыми и дешёвыми методами.

Грунтовые воды

Грунтовые воды залегают в песчаной прослойке над верхним обширным водоупорным пластом, глубина может варьироваться от 5 до 50 м. В лесистой местности грунтовые воды можно найти довольно близко к поверхности, в степной же они зачастую располагаются глубоко либо вообще отсутствуют. Качество грунтовых вод сильно разнится, они редко соответствуют стандартам питьевой воды, требуется установка системы фильтрации. Скважины, которые бурят на грунтовые воды, именуют песчаными, из-за умеренной стоимости они наиболее распространены среди владельцев частных усадеб, имеющих собственный водозабор.

Межпластовые воды

Межпластовые воды, как следует из названия, залегают между водоупорными слоями грунта. Расположенный сверху пласт (или несколько) служит эффективным фильтром, поэтому такие воды имеют, как правило, высокие качественные показатели. Если повезёт, при определённых условиях (невысокое залегание, грунты без каменистых включений) межпластовые воды могут быть доступны для самостоятельного бурения. Однако чаще они располагаются на расстоянии свыше 40 м от поверхности, бурить скважину вручную на такую глубину проблематично.

Как самому пробурить скважину для воды

Итак, как самому пробурить скважину? Напомним, что пробурить скважину с помощью ручных и маломощных механизмов можно лишь на небольшое расстояние и при условии, что грунт не содержит каменистых включений и валунов. Перед началом работ неплохо бы узнать потенциальную глубину залегания подземных вод, для этого стоит побеседовать с соседями, уже оборудовавшими собственный водозабор. Об уровне залегания межпластовых и грунтовых вод также поведает карта глубин бурения скважин вашей местности. Работы можно проводить при помощи ручных механизмов либо малогабаритной установки. Рассмотрим, как правильно бурить скважину на воду собственными силами, подробнее.

Как бурить скважину под воду вручную

Есть несколько вариантов ручного бурения, отличающихся трудоёмкостью, задействованными инструментами и механизмами и, конечно же, результатом.

Ручным садовым буром, имея комплект насадок, вдвоём в мягком грунте реально сделать скважину глубиной до 10 м на верховодку. Большой диаметр отверстия не нужен, достаточно использовать насадки 70-80 мм, что позволит установить обсадную трубу 50-60 мм. Так как высота минимальна, для подъёма воды используется ручная колонка либо поверхностный насос.

Чтобы пробурить скважину своими руками, необходимо иметь комплект инструмента: ворот, бур, штанги-насадки, рожковые ключи. Работа тяжёлая, малопроизводительная. Камень размером с кулак и более, попавшийся на пути, сведёт все усилия на нет

Трудно не только вращать ворот, но и поднимать бур для установки дополнительных штанг. Выполнение этой задачи можно облегчить, подвесив бур на тросе через блок к треноге.

Нехитрая комбинация треноги и подъёмного блока поможет поднимать бур на тросе, что хотя бы отчасти облегчит проведение работ

Ручной почвенный бензобур позволит добиться сходных результатов, только быстрее и с меньшими трудозатратами. Мотобур можно взять в прокат, выбирать следует двуручную модель с двигателем мощностью не менее 1 кВт, понадобится также комплект насадок-удлинителей. Работать с таким аппаратом нужно вдвоём, в одиночку его сложно держать ровно.

Как пробурить скважину под воду с помощью малогабаритной буровой установки

Главный недостаток ручного бурения - невозможность пройти на значительную глубину. Причины этого - в невозможности развить значительное усилие, и держать бур ровно, без перекосов. Проблема решается установкой более мощного двигателя на прочную раму, не подверженную смещениям. Двигатель может быть бензиновым либо электрическим, чем мощнее, тем выше возможности устройства. Рама - иметь механизм для подъёма бура и установки насадок, это позволит дойти до глубин гораздо больших, чем если бы работы выполняли вручную. Есть народные умельцы, которые мастерят подобное оборудование своими руками, благо конструкция проста.

Простейшая самодельная буровая установка: станина с опорной площадкой, на ней закреплена подвижная площадка с двигателем

Но имеются и довольно производительные заводские малогабаритные буровые установки (МБУ), которые можно взять напрокат.

МБУ с мощным электродвигателем и устойчивой рамой позволяет проводить буровые работы на довольно большую глубину. Конечно, это уже достаточно сложное оборудование, но его аренда всё равно обходится намного дешевле, чем привлекать полноценную установку на базе грузового автомобиля

В паспорте указывается максимальная глубина бурения в зависимости от типа грунтов и диаметра бура. Как бурят скважину на воду с помощью МБУ? За работой устройства следит один оператор, помощники нужны только для того, чтобы привезти её на стройплощадку и установить. В грунтах, не содержащих каменистых включений, с помощью малогабаритной установки в зависимости от её модели можно пробурить скважину глубиной от 20 до 50 м. Скорее всего, это позволит устроить водозабор на песок грунтовых вод, а если повезёт - высококачественных межпластовых.

Как пробить скважину своими руками без бурения

Существует также метод ударно-канатного бурения, когда в скважину сбрасывают тяжёлое остроконечное долото, разбивающее породу. Оно закреплено на стальном тросе, который, в свою очередь, намотан на вал со стопором либо закреплён на блоке. Вся эта конструкция должна быть закреплена на довольно высокой вышке, габарит её больше, чем у МБУ. Возвратно-поступательные движения долота может обеспечивать двигатель либо трос наматывают-отпускают вручную. Из преимуществ ударно-канатного метода можно назвать возможность устройства скважин большого диаметра и возможность вести работы в довольно твёрдых породах. Однако небольшая глубина бурения и весьма невысокие темпы производства работ делают этот способ маловостребованным.

Как пробить скважину своими руками с помощью ударно-канатного метода? Понадобится тренога с блоком или валом, трос, долото и подъёмный механизм. Высота установки тем больше, чем глубже планируется «долбить» водозабор

Производители оборудования и умельцы, которые подряжаются на выполнение работ, нередко используют метод гидробурения. На нижеприведенном видео показано, как бурят скважину на воду, закачивая в неё жидкость и удаляя её вместе с частицами грунта. Вода действует как смазка, тем самым можно увеличить глубину бурения почти в два раза. Однако вместе с жидкостью с поверхности в водоносный слой неизбежно заносится вредоносная микрофлора, что может привести к заражению чистых подземных вод. Если водозабор делается для получения питьевой воды, желательно не использовать гидрометод, а бурить «всухую». Когда этого не удаётся избежать, необходимо сразу же после окончания работ установить обсадную трубу с фильтром, опустить в скважину вибрационный насос и непрерывно прокачивать водозабор минимум в течение недели. Если этого не сделать, источник придётся долго «лечить».

При установке насадок на бур самым строгим образом соблюдайте технику безопасности, в противном случае рискуете остаться без пальцев.

Видео: как бурят скважину для воды

Довольно мощная полуавтоматическая малогабаритная установка «Крот», показано шаг за шагом, как бурят скважину для воды.

Наглядно показано, как пробить скважину своими руками, используя мотобур с насадками.

Вы можете попытаться пробурить и обустроить скважину для водоснабжения собственными силами, если обладаете определёнными навыками, временем и желанием. При отсутствии таковых, доверьте выполнение задачи профессиональным геологам, грамотные специалисты предварительно определят примерную глубину залегания различных типов вод, предложат варианты устройства водозабора, качественно выполнят бурение скважины, установку эксплуатационной колонны. Прокачают источник, определят характеристики, оформят паспорт и дадут гарантию на выполненные работы.

Как пробурить скважину своими руками? Обзор трех способов бурения

Если вы приняли обдуманное решение обеспечить свой загородный участок водой, то лучше всего использовать скважины. Скважины можно бурить своими силами и, если вы намерены сделать это, то вам пригодится эта статья. Но лучше установку системы водоснабжения стоит доверить специалистам, ведь она требует немалого опыта и знаний.

Выбор места для скважины

Для начала мы должны правильно выбрать место для будущей скважины, а так же , дабы она была максимально эффективной. Нам нужно определить, имеется ли на участке неглубокий водоносный слой, для чего существуют определенные признаки.

Признаки имеющегося на участке неглубокого водоносного слоя

На конкретной зоне участка скопилось много растений, предпочитающих повышенную влажность.
Вечером в зонах с повышенным количеством растительности скучивается туман, роса, а в зимнее время на снегу образуются проталины.
Собирается большое количество комаров и прочих насекомых. Также считается, что кошки предпочитают отдыхать в местах, расположенных над глубинными водами.

Если был замечен хоть один из этих признаков, то можно смело приступать к бурению скважины. Это все, конечно, признаки в большей степени народные, более эффективным способом выявления глубинных вод является геологическое исследование.

Народный» способ обнаружения глубинных вод

Инструменты, которые потребуются в процессе бурения

Сразу оговоримся, что не все инструменты можно сделать собственноручно, некоторые из них придется купить. Если же у нас и получится сделать, к примеру, бур, то качество его будет сомнительным, ведь стандартные заводские буры изготавливают из высокопрочной закаленной стали.

При работе нам потребуются:

Буровая вышка;
Буровая колонка, к которой прилагаются муфты для соединения;
Головка для бура;
Доски;
Канат;
Фильтр.

Буровая вышка — это своего рода тренога, которую можно собрать своими руками из толстых бревен Ø15 сантиметров. Между двумя из них мы крепим лебедку, к которой при помощи каната подвешиваем буровую колонку. Колонка представляет собой конструкцию из штанг, соединенных между собой муфтами и резьбой. Всего штанг должно быть 6 штук, их длина – от 1,5 до 3 метров.

Доски нам пригодятся для того, чтобы не осыпались стены шурфа (мы поговорим позже, что это). Буровые головки бывают различных видов и применяются в зависимости от типа грунта. От этого типа зависит многое, вплоть до способа бурения скважины.

Виды буровых головок

Буровые головки бывают следующих видов:

долото, используемое для раскалывания прочных пород;
желонка – она убирает грунт, оставшийся после работы долота (также с помощью желонки можно бурить сыпучий грунт);
ложка, которую используют для песка и глины;
змеевик понадобится, если в грунте присутствует гравий;
ложка со змеевиком.

Инструменты мы подобрали, приступаем непосредственно к бурению.

Технология бурения скважины канатным способом

Ударно-канатный способ бурения состоит из следующих этапов.

Этап 1. Предварительный «инструктаж». До начала работ мы должны уяснить, что оптимальная глубина скважины составляет 7-10 метров. Самостоятельно можно пробурить не больше 20 метров, если грунтовые воды находятся на большей глубине, то бурением обязательно должны заняться специалисты.

Важно! Самостоятельно скважину пробурить невозможно в любом случае, так как для этого понадобятся минимум двое помощников.

Этап 2. Выравниваем шурф (прямоугольный «короб») в том месте, где будет располагаться скважина. Размеры шурфа должны составлять 2х1.5х1.5 м, а нужен он для того, чтобыне сыпались неустойчивые верхние слои почвы. Берем доски и делаем обшивку стенок шурфа.

Этап 3. Монтируем треногу на месте бурения. Надежно крепим ее, затем помещаем в шурф буровую колонку и поворачиваем штангу. Процесс бурения начался. Каждые 60-70 сантиметров очищаем колонку от налипшей земли.

Этап 4. Когда достигнем водоносного слоя, буровую колонку следует вытащить, а вместо нее опустить фильтр. Фильтр мы будем использовать обязательно, в противном случае водяной насос быстро придет в непригодность. Пустоты, образовавшиеся между стенками скважины и фильтром, засыпаем песком. Затем устанавливаем трубы, по которым будет подниматься вода, и демонтируем стенки шурфа. Засыпаем скважину.

Этап 5. Устанавливаем водяной насос, который будет «стержнем» всей скважины. Внешне он будет выглядеть не слишком привлекательно, поэтом желательно украсить его каким-нибудь декоративным элементом, например, навесом.

Таким способом мы сможем пробурить скважину до 20 метров. Вода, находящаяся на такой глубине, неоднократно проходила природную фильтрацию, она будет чистой и мягкой.

Трубы и фильтр для скважины

Фильтр для скважины – это такая же важная деталь, как насос. Различают следующие типы фильтров:

Гравийный;
Проволочный;
Сетчатый.

В ходе работы фильтр желательно засыпать гравием, что предотвратит попадание грязи в трубопровод. При выборе фильтра мы должны обратить внимание на следующие параметры:

Варианты обустройства труб для водоподъема

Если воду планируется потреблять в пищу, то должна использоваться пластиковая , которая не подвергаются коррозии. Коль финансы позволяют, можно купить более дорогие эмалированные трубы из стали.
Если скважина предназначается для хозяйственных целей, то мы можем использовать раструбные, тонкостенные или резьбовые трубы.

Бурение скважины с использованием насоса

Этот способ отлично подойдет, если глубина грунтовых вод не превышает 10 метров. Он не менее эффективен, чем предыдущий.

Этап 1. Вырываем яму глубиной в 1,5 метра, дабы удалить рыхлые и неустойчивые верхние слои грунта. Площадь такой ямы должна составлять примерно 1 метр квадратный. Стенки ее оббиваем досками, чтобы было удобно работать.

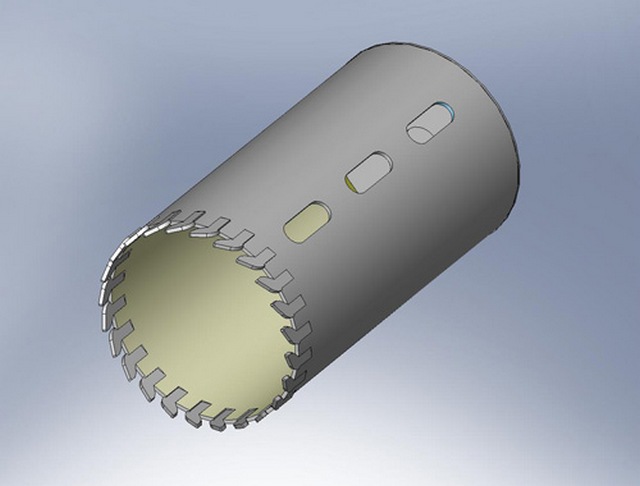

Этап 2. Берем стальную трубу и один ее конец нарезаем зубцами, как на ножовке. Зубцы разгибаем в разные стороны. На другом конце делаем резьбу для соединения с трубами. Далее с использованием хомутов оснащаем трубу ручками, чтобы можно было держать ее вертикально. На остальных трубах тоже делаем резьбу, но уже с обеих сторон. Каждая труба должна быть длиной примерно 3 метра.

Этап 3. Берем заранее приготовленную емкость минимум на двести литров, заполненную водой, водяной насос средней мощности, а также шланг, который достанет до дна ямы. Все трубы должны иметь Ø12 см, можно больше.

Важно! Это процедуру тоже самому не осилить, у вас должен быть хотя бы один помощник.

Этап 4. Вставляем трубу в яму на максимально возможную глубину. Включаем насос. Напор воды буде размывать почву под трубой, а она будет постепенно опускаться. Трубу желательно при этом постоянно вращать.

Этап 5. Вода будет выливаться из трубы, но ее можно использовать повторно, процедив сквозь сито. Когда труба углубится полностью, мы крепим к ней следующую и продолжаем работу до тех пор, пока не будет достигнут водоносный слой. Затем убираем доски и закапываем яму, а к концу трубы приделываем крышку, что предотвратит попадание мусора в систему.

Это самый простой способ того, как пробурить скважину, но есть и другие.

Неглубокая скважина для хозяйственных целей

Если вода понадобилась, например, для полива огорода, то скважину для этого можно сделать при помощи обычного ручного бура. Единственное условие заключается в том, что верхний уровень грунтовых вод должен находиться максимум в трех метрах от поверхности. Если длины ручного бура не хватит, то наращиваем ее арматурными прутьями или небольшими металлическими трубами. Как установить ф , Вы можете прочитать в нашей статье.

Самые твердые слои земли проходим с дополнительным грузом, который цепляется к ручке бура. Так нагрузка на руки будет меньшей.

Важно! Вода, добытая из таких скважин, для питья не годится, поскольку естественной фильтрации она не проходила!

Если при бурении попадаются ветки или корни, то вырубаем их топором, заранее прикрепленным к длинной железной штанге. Примерно через два метра начнет попадаться влажный песок, так что каждые 10 сантиметров бур придется вытаскивать для очистки, в противном случае мы можем сломать устройство.

Когда песок приобретет голубоватый оттенок, это будет значить, что мы почти у цели. При появлении первой воды бур можно уже не использовать, потому что он уже ничего не даст – жидкая почва на лопастях держаться не будет. Нам осталось лишь вставить обсадную трубу – неглубокая скважина готова!

Для подъема воды будем использовать обычный электрический насос.

В качестве заключения

Производственные буры поражают своими масштабами, из-за чего сама мысль о бурении скважины своими руками кажется нам глупой и неосуществимой. Но те из вас, кто ознакомился со статьей, уже знают – это, мягко говоря, преувеличение. Все что нам потребуется – это буровой инструмент, дополнительные материалы, толика умения и, конечно, терпение.

Как бурят скважины на воду?

Разведывательное канатное бурение

Вода на дачном участке или в частном доме – необходимый ресурс, обойтись без которого невозможно. Однако организация общего водопровода часто нецелесообразна. Ввиду отдаленности землевладений друг от друга централизованный водопровод – дорогое удовольствие. Индивидуальный источник воды использовать проще и дешевле. Правда, сначала нужно его организовать. Собственная скважина обеспечит ее владельцу уверенность в том, что хозяйственные нужды участка и жилья будут удовлетворены. При этом хозяевам не придется оплачивать водоснабжение, считая каждый кубометр потраченной воды. Колодец копать сложно и дорого, а вот самостоятельно пробурить скважину — реально, если Вам знакома технология бурения и тип устройства скважины.

Виды скважин и их особенности

Перед бурением территорию участка нужно исследовать, определив уровень залегания грунтовых вод. От этого параметра будет зависеть объем работ, которые потребуется выполнить, чтобы скважина стала водоносной. Тип скважины выбирают, именно учитывая глубину залегания водосодержащего пласта.

Если вода встречается на глубине 3-12 м, выбирают тип « ». При глубине до 50 м используется песчаная скважина, и артезианская, если вода залегает в грунте не ниже 200 м. Первые два типа исполнить вручную может почти каждый дачник, а вот артезианская скважина потребует буровой установки и профессиональных бурильщиков.

Бурим вручную песчаную скважину

Этот тип источника предполагает выкачивание воды с глубины, достигающей 50 м. Песчаную скважину называют так, поскольку она «дает воду» из водосодержащего песчаного слоя грунта, залегание которого, обычно, — как раз полсотни метров. Эта глубина не гарантирует чистоту воды, поэтому периодически рекомендуется проверять содержимое скважины в санстанции на наличие органических и химических соединений.

Для организации песчаной скважины используется классическая схема с насосом. А для очистки воды от взвесей и мусора, пользуются фильтром, установленным на глубине. Фильтр требуется регулярно чистить. Срок службы песчаной скважины порядка 15 лет.

Организация скважины «абиссинский колодец»

Это самая простая в исполнении скважина-игла. Она неглубокая, поэтому нужно позаботиться о тщательном выборе места для нее.

Поблизости не должно быть септиков, мусорных куч, выгребных и сточных ям. Из-за маленькой глубины вредные вещества могут просочиться в источник, загрязнив его.

В случае если в грунте нет галечника и прочих твердых пород, бурение скважины можно осуществить на околодомовой территории или прямо в подвале дома. Скважиной в подвале удобно пользоваться даже в морозы. Оборудуется домашний колодец ручной колонкой и насосом, чтобы можно было пользоваться водой, вне зависимости от наличия электричества.

Бурение артезианской скважины

При условии, что на соседних участках уже есть скважины этого типа, велика вероятность залегания в данной местности воды в известняковом пласте. В остальных случаях, бурильщикам заказывают экспериментальную скважину, чтобы определить глубину залегания воды. Артезианская скважина может обеспечивать водой сразу несколько участков. Часто бурение заказывают в складчину, чтобы сэкономить и получить искомый результат.

Выбор вида скважины зависит от типа грунта и планируемого количества потребляемой воды. Абиссинский колодец и песчаная скважина хорошо обеспечат небольшой расход. А если расход будет от 10 кубометров в час, понадобится устроить артезианскую скважину. Любую скважину лучше бурить подальше от потенциальных загрязнителей и недалеко от дома, чтобы не возникло проблем с прокладкой водопровода.

Бурильное оборудование и инструменты

При бурении артезианских скважин профессионалами используются буровые установки. Для скважин помельче подходит обычная тренога с лебедкой. Она будет опускать и поднимать буровой инструмент, состоящий из колонковой трубы, бурильных штанг, колонки для бурения, бура.

Спецоборудование, без которого сделать скважину проблематично, — буровой инструмент, который поможет углубиться в грунт (шнек), тренога и лебедка. Для бурения скважины своими руками потребуется металлический шнек. В качестве шнека может выступать ледобур, которым пользуются при зимней рыбалке. Главное, чтобы бур был из высокопрочной стали. Это самый дешевый вариант бурения скважины. Кроме треноги понадобятся трубы разного диаметра (водопроводные трубы, шланги, обсадная труба), вентили, кессон, фильтры, насос для скважины.

Бурильные работы: этапы

1. Сначала требуется вырыть яму или шурф, размеры которого 150 на 150 см. Для того, чтобы углубление не осыпалось, его стенки облицовывают фанерой, досками, кусками ДСП. Еще вариант – прорыть обычным буром ствол диаметром 15-20 см и глубиной глубиной 1 м. Это делается для того, чтобы труба устойчивее держалась в вертикальном положении.

2. Прямо над углублением ставят прочную металлическую или деревянную треногу (ее называют буровой вышкой), закрепляя в месте соединения ее опор лебедку. Чаще встречаются вышки из бревен. На треноге висит бурильная колонка с полутораметровыми (при самостоятельном бурении) штангами. Штанги скрепляют резьбой в одну трубу, фиксируют хомутом. Эта конструкция используется для подъема-спуска оборудования.

Насос выбирают заранее, для того, чтобы определить диаметром будущей скважины и колонковой трубы. Насос должен свободно проходить в трубу. Именно поэтому разница между диаметром насоса и внутренним диаметром трубы должна составлять хотя бы 5 мм.

Спуск-подъем бурильного оборудования — и есть бурение скважины. Штангу проворачивают, одновременно ударяя по ней сверху долотом. Вдвоем делать это гораздо удобнее: первый крутит газовым ключом, а второй ударяет по штанге сверху, пробивая породу. Пользование лебедкой упрощает процесс: с ней подъем и спуск оборудования в скважину осуществлять намного легче. Штанга при бурении маркируется. Отметки потребуются для ориентации. Маркировка помогает определить, когда пора вытягивать штангу и чистить бур. Обычно рекомендуют делать это примерно каждые полметра.

3. Чтобы проще преодолевать разные пласты грунта, применяются специальные буры.

спиральный бур (иначе, змеевик) – для глинистых почв;
бур-долото для разрыхрения твердых почв;
бур-ложки для песчаного грунта;
желонка помогает поднимать грунт на поверхность.

4. Песчаный слой легче пройти бур-ложкой, добавляя во время бурения воду. В случае если грунт твердый, пользуются долотом. Буры-долото бывают крестовыми и плоскими. В любом случае, их предназначение – помочь разрыхлить твердые породы. Ударным способом преодолевают пески-плывуны.

При глинистой почве потребуется змеевик, желонка и бур-ложка. Змеевики или спиральные буры, хорошо проходят глинистые почвы, поскольку имеют конструкцию, схожую со спиралью, причем шаг спирали равен диаметру бура. Размер нижнего основания бура от 45 до 85 мм, лезвие от 258-290 мм. Галечные пласты, содержащие гравий, пробивают, чередуя желонку и долото, с обсадными трубами. Иногда не обойтись без залива воды в отверстие. Это может существенно упростить задачу по бурению скважины. Заслуживает рассмотрения и вариант бурения скважины с помощью помпы.

Процесс бурения почвы

5. Если порода, доставляемая на поверхность стала важной, значит водоносный пласт уже близок. Требуется еще немного углубиться, чтобы перейти водоносный горизонт. Бурение резко станет заметно легче, однако останавливаться нельзя. Нужно найти буром водоупорный слой.

Обустройство скважины и раскачка

После того как нужная глубина достигнута, начинается следующий этап — обустройство. В готовую скважину спускают фильтровую колонку, состоящую из трубы, отстойника и фильтра. Его можно сделать своими руками из фильтрационной сетки, перфорации и обсадной трубы или использовать готовый, купленный в магазине противопесочный фильтр для погружного насоса.

Для укрепления трубы, пространство за ней засыпают щебнем 5-миллиметровой фракции или крупнозернистым песком. Засыпка должна быть выше уровня фильтра. Фильтр — важнейший элемент любой скважины. Главная функция фильтра — защита от песка и крупных примесей. Параллельно с засыпкой проводят закачку воды в трубу с герметичным верхним концом. Эта манипуляция помогает промыть затрубье и фильтр. После промывания образуется естественная преграда для крупных примесей. Желонирование скважины насадкой-желонкой или шнековым насосом означает, что из свежей скважины откачивают воду до тех пор, пока вода не станет чистой и прозрачной. Этот этап называют раскачка. Для нее чаще всего пользуются электрическим центробежным насосом. Преимущество этого механизма в том, что он может перекачивать жидкие среды повышенной плотности. Обычный бытовой насос тоже допустим, но он потребует больше усилий и времени. При проблемах с подачей электроэнергии, возможно использовать ручной насос.

После прокачки на страховочном тросе на глубину опускают насос (см. картинку выше). К нему подключают водопроводную трубу или шланг, диаметром 25 или 50 мм. Выбор диаметра зависит возможностей скважины – количества воды, которую можно выкачать из скважины за определенный промежуток времени.

Если применяется металлическая труба, насос не фиксируется. Вместо этого, к трубе прикрепляется водонепроницаемый кабель, идущий от насоса.

Насос для скважины. Особенности

Чтобы подобрать насос правильной мощности, обязательно нужно учесть такие параметры, как:

дебет скважины, показатели ее глубины;
диаметр обсадной трубы;
удаленность скважины от дома.

Требуемая мощность насоса напрямую зависит от этих параметров. При небольшой глубине (до 9 м) подойдет самовсасывающий поверхностный насос, в остальных случаях сослужит добрую службу погружной скважинный насос.

После погружения насоса, в устье скважины, оборудованное кессоном, выводится труба, привариваясь к его оголовку. На ней устанавливается вентиль, который будет открывать путь воде наверх и регулировать поток. При избыточной скорости забора воды малопродуктивная скважина быстро иссякнет, а насос, работая вхолостую, выйдет из строя. В кессоне подключают трубы, которые будут водоводом в помещение. Для них требуется предусмотреть гидроизолированные и утепленные траншеи. Прочитать про то, как выбрать насос для колодца можно , а про то как выбрать насос для скважины — .

Эксплуатация скважины

Своевременная прочистка нужна скважинам всех типов. Признаками того, что водоносному колодцу требуется сервис могут стать: рывки в выходе воды, наличие в потоке воздушных пробок, примесей (ила, песка). Если пропустить момент обслуживания, продуктивность скважины может больше не восстановиться. Для восстановления нормальных функций, скважине проводят продувку водяным или воздушным компрессором. Более радикальные методы чистки — кислотой или электричеством. Однако эти методы рискованны и их лучше доверить специалистам.

Советы для тех, кто делает скважину самостоятельно

Перед началом работ хорошо бы поинтересоваться у соседей, каков уровень залегания воды в вашей местности. Если поблизости есть колодцы скважины – загляните туда.

Уровень воды выше 5 м – хорошая новость, потому что из инструментов для бурения понадобится только садовый бур.

Малогабаритную буровую установку или буровое устройство механическое - «ручник», можно арендовать. Так Вы получите возможность пользоваться удобным оборудованием и не платить за это больших денег.

Нельзя опускать трубу-водовод в скважину до самого дна. Она должна не дойти до самой глубокой точки примерно полметра. Так вода будет лучше идти наверх.

Труба, ведущая в скважину, обязательно должна иметь на поверхности вентиляционные отверстия, в ином случае, без доступа воздуха вода быстро станет затхлой. Удобно оборудовать на трубе откидную крышку, чтобы к скважине был постоянный доступ.

Самая удобная для оборудования скважины — цельная пластиковая труба.

После того, как скважина заработала, обязательно отдайте свою воду на экспертизу. Вода признается питьевой, если ее прозрачность не менее 30 см, содержание нитратов — не более 10 мг/л, в 1-ом литре менее 10 кишечных палочек, а максимальная оценка запаха и вкуса – 3 балла.

Недостатки и преимущества ручного бурения скважины

Преимущества: дешевизна; отсутствие необходимости заезда на участок громоздкой спецтехники; ввиду относительно небольшой глубины, самодельные скважины прокачиваются быстрее, меньше затягиваются; если нет электричества, воду можно достать ручным всасывающим насосом.

Главный недостаток самостоятельного бурения — ограниченная глубина, дефицит специалистов, которые могут помочь в обслуживании самодельного колодца. Таким образом после прочтения этой статьи мы надеемся, что у вас не останется вопросов, как пробурить скважину своими руками.

Любой загородный дом и дача должны иметь воду. Колодцы вышли из моды, а бурение скважин на воду своими руками довольно трудоемко. Без воды не могут расти деревья, без нее не цветут цветы. Никакие растения не дадут плоды, если их не поливать в достаточном количестве. Но скважина своими руками без оборудования ее хитроумными приспособлениями вполне может быть пробурена на любом участке.

Бурение скважин ручными инструментами

Любой хозяин способен пробурить скважину своими руками под воду. Для этого не нужно иметь буровую технику. Существует несколько способов работы без ее использования:

обустройство обычного колодца;
скважина, пробуренная на песок;
артезианская скважина.

Хороший колодец может стать хранилищем воды в количестве до 2 м³. Скважина с диаметром трубы 100 мм, имеющая глубину 20-30 м, имеет фильтрующую сетку внизу колонны. Глубина такого сооружения может достигать и 50 м. Срок службы составляет до 15 лет. Артезианская скважина добывает воду из пластов пористого известняка, залегающих на глубине до 200 м. Срок ее эксплуатации составляет 50 лет. Чем чаще используется сооружение, тем дольше может быть срок его действия.

Для бурения скважины своими руками требуются:

лопата;
буры;
вышка бурильная;
штанги для удлинения буров;
лебедка любого типа;
обсадная труба необходимого диаметра.

Буры нужны для непосредственно бурения. Они бывают разных типов. Спиральные используются на глинистых почвах. На твердых грунтах применяется бур-долото. На песчаных — бур-ложка. Вышка необходима для подъема бура вместе со штангами и для обратного спуска после очистки и наращивания новых штанг. Если скважина неглубокая, можно обойтись без вышки. Штанги могут использоваться самодельные. Делают их из труб, предусматривая крепление друг к другу с помощью резьбы или шпонок.

К нижней штанге крепится бур. Его режущие кромки тоже могут быть самодельными. Выполняются они из стали толщиной 3 мм. Затачивать их нужно так, чтобы они при вращении бура по ходу часовой стрелки врезались в почву. Шаг спирали должен быть равен размеру диаметра бура. Нижнее основание инструмента составляет 45-85 мм, режущее лезвие — 258-290 мм.

Сами технологии бурения просты. Если используется вышка, то ее устанавливают над выбранным местом. Высота ее должна немного превышать длину буровой штанги. Для бура простой лопатой выкапывается углубление. Начальные витки бура можно сделать одному, затем нужна дополнительная сила помощника. После заглубления бура на некоторую глубину его вытаскивают наружу. Делать это нужно примерно через каждые 50 см. Если бур идет с трудом, рекомендуется смачивать землю водой. Когда рукоятки достигнут уровня земли, всю колонну достают и наращивают следующей штангой. После этого работа возобновляется.

Скважина на воду своими руками бурится до достижения водоносного слоя, который характеризуется мокрой землей. Затем достигается твердый слой. Бурение закончено, скважина на даче почти готова. В нее опускаются обсадные трубы. Ручным насосом откачивается грязная вода, которой обычно бывает 2-3 ведра. Если чистая вода не появляется, следует пробурить еще 1-2 м грунта. Это не единственный способ.

Другие способы бурения

Можно пробурить скважину под воду с использованием гидропомпы и дрели большой мощности. Дрель с рукоятками для 2 человек крутит бур, гидропомпа размачивает почву. Существует технология ударно-канатная. Для ее использования вышка нужна обязательно. Породу разбивают специальным стальным стаканом, который падает с вышки. Чем высота больше, тем лучше. Вышку делают из труб или из бревен. Нужно оборудовать ее воротом или лебедкой для подъема стакана. Стакан можно изготовить из стальной трубы, оснастив ее приспособлением для резания грунта. Примерно в полуметре выше делается отверстие для извлечения грунта из стакана.

К верхней его части крепится прочный трос. На нем стакан будет подниматься из скважины. Чистить его от грунта нужно через каждые 50 см погружения. Обсадная труба может быть асбоцементная, стальная или пластиковая. Она призвана защищать скважину от осыпания грунта и от попадания грязной воды из верхних слоев земли.

Как пробурить скважину своими руками, мы выяснили. Сделать это вы можете сами, однако можно также заказать работу специальным организациям. Обустройство скважины своими руками должно быть следующим. На дно пробуренной скважины под воду нужно опустить трубу с фильтром, сделанным с применением мелкой сетки. Сверху вся конструкция закрывается герметичным оголовком. В трубу помещается насос для перекачки воды. Насосы могут использоваться разного типа. Главное условие — их диаметр должен быть меньше диаметра трубы. Место для добычи воды рекомендуется выбирать подальше от септиков, выгребных ям и куч мусора.

Когда работы, связанные с бурением, закончены, приступают непосредственно к обустройству самой скважины. Обустройство скважины на воду своими силами начинается со спуска трубы с фильтром и отстойниками. Фильтр является основной частью всей колонны. Он может быть приобретен в магазине или сделан своими руками. Для этого в трубе делаются надпилы или отверстия небольшого диаметра (5-6 мм). Делаются они на протяжении до 2 м. Надпилы можно выполнить болгаркой с диском толщиной до 0,8 мм. Через них вода свободно проходит, а песок и другие включения задерживаются. Место нанесения насечек или отверстий обматывается проволокой или тканью. Это предотвратит фильтр от заиливания.

Срок службы таких приспособлений составляет примерно 15 лет. Требуется регулярная их промывка чистой водой.

Насосы при глубине погружения до 9 м нужны самые простые. При большей глубине применяются насосы погружных типов.Также нужен оголовок с выводами к дому, к участку, к бане и к другим местам.

Заключение по теме

Скважина на даче или на загородном участке — это то, о чем мечтают их владельцы.

Если уровень воды на участке выше 5 м, то пробурить скважину и установить оборудование будет очень просто.

Для работы можно обойтись одним садовым буром и удлинительными штангами. Как обустроить скважину? Для этого нужны насосы, оголовки и фильтры. Все это можно сделать своими руками. Оборудование для скважины окупается полностью примерно через год ее эксплуатации.

Пробурить скважину на своем участке подумывает все большее число людей.

Каждый может на своей даче быстро сделать скважину, причем самостоятельно и правильно, как с подачей насоса, так и вручную.

Но этот процесс сложный, так как выполняется часто с помощью специального оборудования, требует знаний и соблюдения некоторых нюансов.

Для обустройства скважины на своем участке есть несколько причин:

Собственный источник воды на даче.
Независимость от коммунальных служб.
Доступ к воде 24/7.
Чистая вода без хлора и тяжелых металлов.
Пробурили самостоятельно раз и на годы.

Давайте разберем вопрос, как пробурить скважину своими руками во всех деталях: типы бурения, нюансы и непосредственно сам процесс бурения для практического осуществления на практике.

О колодце речь не идет, так как это иной тип скважины, который не всегда оправдывает затраты времени и труда.

Способов того, как быстро и правильно пробурить своими руками, существует несколько.

Давайте детально разберем их, чтобы вам была понятна не только суть бурения, но и варианты для выбора способа применительно к своей даче.

Ударно-канатный

Специальный буровой снаряд разбивает породу, предварительно поднимаясь на высоту 2 метров над уровнем земли. Принцип работы напоминает ход поршня в двигателе: поднялся-ударил-поднялся.

При таком бурении в скважину стоит постоянно заливать воду, чтобы стенки не осыпались, а порода в колодце смягчалась и легко экстрагировалась.

При ударно-канатном бурении нужна тренога высотой 2 метра, она стоит прямо над местом бурения. Вверху треноги находится блок, с помощью которого подтягивается и опускается трос с буром.

За день можно запросто пробурить до 20 метров глубины. Можно обойтись без треноги самому, но вы вымотаетесь физически. Не слушайте подобных советов от «доморощенных» бурильщиков.

Посмотрите видео: тренога очень проста в сборке, а ее роль неоценима.

Ударно-вращательный

Способ несколько походит на вышеописанный.

Различие заключается в характере движения бура в колодце — он не просто ударяет, но и вращается.

Удаление грунта проходит с помощью специального ковша.

Если грунт на даче плотный, то лучше использовать такой тип бурения.

Шнековый

Самый распространенный метод, который использует шнек – стержень из металла, с винтовой резьбой по всей длине.

Шнек имеет достоинство: он разрушает грунт в колодце и дальше выносит его на поверхность.

Шнековое бурение выполняется одним из 2 способов:

1-й – лопасти приварены к шнеку под углом 90 градусов. Недостаток – грунт все равно будет осыпаться с бура и его придется вынимать отдельно;
2-й – лопасти приварены под углом до 70 градусов. Внутрь скважины при экстракции бура не попадет грунт, так что такой способ выгоднее. Нужно только иметь необходимый шнек.

Обратите внимание, чтобы пробурить скважину быстро, правильно и без поломок, требуется подача воды непосредственно в саму скважину, так как она снижает температуру самого бура, смягчает грунт в колодце.

В итоге ее всегда можно выкачать насосом самому.

Колонковый

Такой способ выполняется с помощью колонкового долота, которое походит на перевернутый пустой стакан с зубьями из металла.

При вращении и прохождении в толще земли долото образует скважину требуемого диаметра. Весь собранный шлам копится в долоте, дальше вместе с ним и песком выносится на поверхность.

Достаточно пару раз правильно ударить киянкой по долоту, как оно тут же опорожнит весь «запас» грунта со дна скважины. Если грунт не идет – ковыряйте его прутом. Погружать можно только чистый бур.

При бурении в долото по трубе заливается вода, которая смягчает грунт. Колонковый подход годится для любого грунта.

Резюмируем: из всех типов бурения шнековый – менее результативный, хотя и простой в осуществлении самостоятельно.

Шнек годится для более мягкой породы, для твердой – только ударно-канатный метод или ударно-вращательный.

Виды скважин

Существует несколько видов скважин для воды. Для каждой есть свои условия использования.

Скважина на песок

Глубиной от 15 до 30 метров, такой колодец бурится шнековым способом.

Скважина в этом варианте представляет собой трубу диаметром от 10 до 12 см, на конце которой находится фильтр в виде перфорированной трубы, обмотанной сеткой.

При бурении скважины нужно найти прослойку так называемого водоносного песка и поставить фильтр. Иначе такой слой называют водяной линзой.

Чем толще линза, тем будет больше дебет скважины – вы получите больше воды в единицу времени. Срок службы скважины достигает до 20 лет, зимой скважину можно законсервировать.

Редко скважина заиливается – в таком случае ее достаточно прочистить либо мощным компрессором, либо инжектором. Последний вариант предпочтительней.

Преимущества скважины на песок:

невысокая стоимость бурения;
бурение идет всего 1-2 дня, даже вручную;
можно бурить в труднодоступных местах, на даче, малогабаритными установками;
вода не мутная – не нужна сложная система очистки;
лицензирование и регистрация скважины не требуются.

Недостатков только два: малая долговечность в сравнении с артезианской, нестабильность уровня воды и дебета скважины. Вода кончается быстро, долго наполняется.

При этом она редко бывает мутная, но дополняется песком – потому нужен фильтр. На дачном участке мутная вода годится только для полива.

Артезианская скважина

При бурении фильтр не используется.

Вода копится в пластах известняка, при этом она не мутная: пористый известняк содержит воду, активно ее фильтрует, причем в час его дебет составляет до 10 кубометров, что очень много.

Срок службы такой скважины может составлять десятки лет!

Еще одно достоинство такой скважины – в воде не будет аммиака, микробов, взвесей, не заносится песком, потому даже простой насос типа «Малыш» справится с задачей.

Преимущества артезианской скважины:

определенная глубина (геологическая карта области хорошо изучена);
огромная водоотдача, вода крайне редко мутная;
долговечность – 30-40 лет;
постоянный уровень воды;
на даче можно поставить мощный насос.

Правда есть и ряд недостатков: бурение идет до 7 дней (но только не выполнять вручную!), нужно обязательно делать очистку воды в колодце от высокой концентрации минералов, иногда требуется разрешительная документация для бурения.

Также есть привычный всем колодец и его абиссинская вариация. Мы их не рассматриваем, потому что технически они не бурятся, а выкапываются, и вода в них поступает из грунта иначе.

В колодце всегда возникает риск загрязнения извне.

Бурение скважины своими руками

Процесс бурения состоит из 3 этапов. После описания следует подробное видео процесса.

Этап 1 – подготовительные работы:

Выясняем в земельном комитете или у соседей глубину залегания пласта с водой;
Готовьтесь к машинному бурению – в колодце при глубине от 20 метров вручную работать нецелесообразно;
Все источники нечистот должны находиться как можно дальше от места, где вы будете делать скважину;
Диаметр скважины всегда чуть больше диаметра обсадной трубы – 10-12 см. Готовьте трубы заранее;
Копаем на выбранном участке направляющее углубление: яма диаметром и глубиной 1.5 м. Ее стенки укрепляем шифером, либо металлическими листами, чтобы она не засыпалась песком.

Этап 2 – собираем треногу для бурения:

Берем 3 металлические трубы или весьма крепких бруса, длина детали должна составлять 4-5 метров;
Кладем конструкцию на землю так, чтобы две ножки были развернуты в одну сторону, а третья – в противоположную;
В каждой ножке нужно делать отверстие под крепеж;
Крепим ноги в форме трехгранной пирамиды;
Вверху треноги ставим блок, по которому свободно будет скользить трос;
Ставим механическую лебедку, которой будем переносить бур вручную (можно электрическую);
Закрепляем трос, а сверху крепим бур.

Тренога готова.

Этап 3 – бурение:

Берем треногу с лебедкой, забивной стакан, канат (трос) и ударную штангу;
Ставим треногу, поверх нее — лебедку со снарядом над выкопанной ямой, прямо над точкой бурения;
Поднимаем лебедкой стакан над точкой бурения, опускаем с силой. Врезавшийся в грунт инструмент захватывает грунт стаканом. При подъеме шлам остается внутри стакана. Вынимаем его – делать так следует после каждого подъема;
Ударной штангой продолжаем забивать бур в грунт. Когда он наполнится, вынимаем его и вытряхиваем грунт;
При прохождении определенного шага, скажем 1 метра, тут же вставляем обсадную трубу, которая диаметром чуть больше диаметра самого бура. Она предотвращает обрушение скважины;
Как только шнек опустится на всю длину снаряда, прикрепляем к нему дополнительную штангу;
При бурении постоянно проверяем ровность укладки всей колонны: если вы слышите звуки ударов бура по стенкам трубы, ствол нужно тут же выпрямлять. Как это делать: забейте деревянные клинья между обсадной трубой и стенкой;
Как только снаряд прошел водоносный слой, мы не заглубляем трубу далее. После поступления воды ждем 1 час, после выкачиваем ее садовым насосом и проверяем на чистоту. Повторяем так до тех пор, пока вода не станет прозрачной;
Откачали воду в импровизированном колодце последний раз – оставьте скважину до завтра;
На следующий день замеряем дебет скважины: умножаем глубину скважины в метрах на производительность насоса (кубометры в час) и результат произведения делим на разность между динамическим и статическим уровнями воды. Статический уровень – расстояние до поверхности воды (опускаем груз на веревке в воду и по длине сухой части троса отмеряем), динамический уровень – расстояние от поверхности земли до воды, но после ее выкачивания. Если же разница между двумя уровнями небольшая, то дебет скважины очень большой. Значит, воды поступает больше в единицу времени, нежели насос способен выкачать за эту же единицу времени. На корпусе насоса всегда указывается его мощность – кубометры в час;
Если дебет составляет несколько кубометров, то стелем дно скважины: засыпаем слой из гравия или щебня, шириной в 20-30 см;
Все пространство между стенкой и обсадной трубой засыпаем гравием, песком;
Погружаем в скважину насос (любой, даже бюджетный «Малыш» отлично справится) согласно инструкции производителя и крепим его на поверхности, проводим питание;
Подключаем шланг, разбираем треногу и лебедку.

Важный момент! В видео момент этот не указан, но он существенен: первую добытую, уже чистую воду, лучше отнести в лабораторию, чтобы над ней совершили ряд тестов – она может оказаться совершенно непригодной для питья и содержать следы тяжелых металлов, патогенные организмы и повышенное количество минералов.

Заключение

Теперь вы знаете, как пробурить скважину своими руками у себя на даче.

Обратите внимание на сам процесс: в видео все работы проходят в домашних условиях с использованием оборудования, которое можно одолжить у соседей или же арендовать на пару дней.

После бурения с помощью насоса можно организовать подачу воды в любую точку участка, даже в дом.

Поставьте простой погружной «Малыш» в колодце и он без проблем справится с подачей воды в нужном объеме.
