Электрокотел для отопления дома (100 квадратных метров): характеристики.

Отопительный газовый котел представляет собой устройство, при помощи сгорания топлива (природного или сжиженного газа) осуществляющего нагрев теплоносителя.

Устройство (конструкция) газового котла : горелка, теплообменник, теплоизолированный корпус, гидравлический блок, а также приборы безопасности и управления. Такие котлы на газе требуют подключения дымохода для отвода продуктов сгорания. Дымоход может быть как обычный вертикальный, так и коаксиальный («труба в трубе») для котлов с закрытой камерой сгорания. Многие современные котлы комплектуются встроенными насосами для принудительной циркуляции воды.

Принцип работы газового котла - теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Теплообменник - металлическая емкость, в которой нагревается теплоноситель (вода или антифриз) - может быть выполнен из стали, чугуна, меди и т.д. Надежность и долговечность газового котла зависят от качества теплообменника в первую очередь. Чугунные теплообменники устойчивы к коррозии и имеют длительный срок службы, но чувствительны к резкому перепаду температур и отличаются значительным весом. Стальные емкости могут страдать от ржавчины, поэтому их внутренние поверхности защищают различными антикоррозийными покрытиями, обеспечивающие продление «жизни» прибора. Стальные теплообменники являются наиболее распространёнными при производстве котлов. Медным же теплообменникам коррозия не страшна и благодаря высокому коэффициенту теплопередачи, малому весу и габаритам такие теплообменники часто используются в настенных котлах, но из минусов следует отметить, что они дороже стальных.
Помимо теплообменника немаловажной деталью котлов газовых является горелка, которая может быть различных видов: атмосферная или вентиляторная, одноступенчатая или двухступенчатая, с плавной модуляцией, двойная.

Для управления газовым котлом используется автоматика с различными настройками и функциями (например, погодозависимая система управления), а также устройства для программирования работы и удаленного управления котлом.

Основными техническими характеристиками газовых котлов отопления являются: мощность, количество контуров обогрева, тип топлива., вид камеры сгорания, тип горелки, способ монтажа, наличие насоса и расширительного бака, автоматика управления котла.

Чтобы определить необходимую мощность газового котла отопления для частного загородного дома или квартиры используется простая формула - 1 кВт мощности котла для обогрева 10 м 2 хорошо утепленного помещения при высоте потолков до 3 м. Если требуется обогрев подвала, застекленного зимнего сада, помещений с нестандартными потолками и т.п. мощность котла на газе должна быть увеличена. Также необходимо увеличение мощности (порядка 20-50%) при обеспечении газовым котлом и горячего водоснабжения (особенно если необходим нагрев воды в бассейне).

Особенность расчета мощности у газовых котлов: номинальное давление газа, при котором котел работает на 100% заявленной производителем мощности, для большинства котлов составляет от 13 до 20 мбар, а фактическое давление в газовых сетях в России может быть и 10 мбар, а иногда и ниже. Соответственно, газовый котел часто работает только на 2/3 своих возможностей и это необходимо учитывать при расчете. Более подробно с таблицей расчета мощности котла отопления можно

Большинство газовых котлов можно перевести с работы от природного газа на сжиженный газ (баллонный пропан). Многие модели переключаются на сжиженный газ заводским способом (при покупке уточняйте эти характеристики модели), либо к газовому котлу дополнительно поставляются форсунки (жиклеры) для переключения на баллонный газ.

Плюсы и минусы газовых котлов:

Обвязка котла – это устройства для полноценной работы системы отопления и водоснабжения. В нее входят: насосы, расширительные баки, фильтры (при необходимости), коллекторы, обратные и предохранительные клапаны, воздушные клапаны, вентили и т.д. Также понадобится приобрести радиаторы, соединительные трубы и вентили, терморегуляторы, бойлер и др. Вопрос выбора котла достаточно серьезный, поэтому подбор оборудования и его полную комплектацию лучше доверить профессионалам.

Какой котел самый лучший? На российском рынке газового котельного оборудования есть свои лидеры по качеству и надежности. Лучшие фирмы-производители и марки газовых котлов представлены в ассортименте:

«Премиум-класс» или "Люкс" - самые надежные и долговечные, удобные в управлении, комплект собирается как «конструктор», дороже остальных. К таким производителям можно отнести немецкие компании

Какой газовый котел выбрать для дома площадью 100 кв. м? Ответ на этот вопрос зависит от многих факторов, поэтому рассмотрим его подробнее.

Во многих источниках написано, что мощность газового котла определяется из расчета, что для обогрева 10 кв. м. достаточно 1 кВт энергии. Добавив сюда 20% мощности для работы при сильных морозах, и получим, что газовый котел на 100 кв. м. должен обладать мощностью 12 кВт. Однако этот вариант подходит только в случае, если:

• стены, пол и крыша дома хорошо утеплены;
• высота потолков не превышает 2,7 м;
• окна и двери обладают достаточной герметичностью и не продуваются;
• агрегат будет использоваться только для отопления.

Важно определиться, для каких целей Вам нужен газовый котел. Если агрегат необходим не только для отопления, но и для снабжения горячей водой, то следует увеличить полученную мощность еще на 20-30%. Но прежде, чем приобрести газовый котел для отопления и ГВС, следует подсчитать, хватит ли вырабатываемой горячей воды для Ваших нужд. Приблизительный расход воды разными приборами следующий :

• на ванну тратится около 9 л в минуту;
• на душ – 8-9 л в минуту;
• кран – 4 л в минуту;
• туалет – 4 л в минуту.

Если у Вас имеются дополнительные потребители мощности в виде полов с подогревом, оранжереи и прочих конструкций, то необходимое количество энергии увеличится еще на 25%.

Если дом плохо утеплен или потолки в нем выше 3 м, оптимальную мощность отопительного устройства рассчитывают по специальным формулам. Лучше доверить эту работу специалистам, они смогут учесть в расчете каждый нюанс Вашего дома, который увеличивает потребление тепла.

Для стандартного дома площадью 100 кв. м. наилучшим вариантом будет газовый котел компактных размеров с закрытой камерой сгорания и дымоходом коаксиального типа. Такой агрегат не займет много места, ему ненужно устройство отдельной котельной, так как продукты сгорания не смогут попасть в помещение, а полностью выводятся через коаксиальную трубу.

Популярные газовые агрегаты для отопления помещения в 100 кв. м.

Siberia 11К

Напольный двухконтурный газовый агрегат отечественного производства Siberia 11К оборудован открытой камерой сгорания и теплообменниками из углеродистой стали. Способен работать как на магистральном, так и на сжиженном топливе. Котел имеет следующие характеристики:

• расход газа – 1,18 м³/ч;
• КПД = 90%;
• ГВС при t=35°C — 3,8 л/мин.

RGA 11K

Напольный двухконтурный газовый котел RGA 11K произведен в России. Он оборудован атмосферной горелкой и стальными теплообменниками. Работает как на магистральном, так и на сжиженном топливе. Агрегат обладает такими характеристиками:

• номинальная мощность – 11,6 кВт;
• площадь отопления – до 125 кв. м.;
• расход газа – 1,18 м³/ч;
• КПД = 90%;
• ГВС при t=35°C — 3,5 л/мин.

Настенный одноконтурный газовый котел Protherm Пантера 12KTO производства Словакии предназначен для отопления, но может производить горячую воду при подключении бойлера косвенного нагрева. Оборудован топкой закрытого типа. Работает как на магистральном, так и на сжиженном топливе. Обладает следующими характеристиками:

• номинальная мощность – 12,1 кВт;
• расход газа – 1,4 м³/ч;
• КПД = 92%.

Protherm Гепард 12 MOV

Настенный двухконтурный газовый агрегат Protherm Гепард 12 MOV произведен в Словакии. Он оборудован двумя теплообменниками и открытой камерой сгорания. Газовый котел имеет такие характеристики:

• номинальная мощность – 12 кВт;
• площадь отопления – до 120 кв. м.;
• расход газа – 1,44 м³/ч;
• КПД = 92%;
• ГВС при t=35°C — 5,5 л/мин.

BAXI MAIN 5 14 F

Настенный двухконтурный газовый котел итальянского производства BAXI MAIN 5 14 F оборудован закрытой камерой сгорания. Работает как на магистральном, так и на сжиженном топливе. Обладает следующими характеристиками:

• номинальная мощность – 14 кВт;
• площадь отопления – до 130 кв. м.;
• расход газа – 1,63 м³/ч;
• КПД = 90,7%;
• ГВС при t=35°C — 7,4 л/мин.

Не знаете, как выбрать котел для дома на 100 квадратных метров? Не можете подсчитать оптимальную мощность отопительного прибора? До сих пор решаете что выбрать – газовый, твердотопливный или электрический котел?

Попробуем разобраться в этом вопросе.

Электрический котел для частного дома на 100 кв.м.

Какой котел нужен для дома на 100 квадратных метров?

Для дома такой площади следует приобрести компактный и, возможно, недорогой котел на 10-12 кВт. Почему вам нужен именно этот вариант?

Посудите сами:

• Во-первых, на 100 квадратах очень трудно найти место для большого котла, которому нужна просторная котельная . Следовательно, вам нужен компактный котел, который можно поместить в малогабаритной комнате, под лестницей, в углу на кухне или даже в коридоре.
• Во-вторых, чем дешевле котел, тем меньше требований к качеству топлива . Однако у совсем «бюджетного» варианта «хромает» энергетическая эффективность – котел тратит топливо попусту, теряя калории и разоряя владельца. Следовательно, вам нужна относительно недорогая модель с максимально высоким коэффициентом полезного действия.
• В-третьих, любой дом площадью 100 квадратных метров «теряет» не менее 10-12 киловатт тепла . Следовательно, для восстановления этих тепловых потерь необходим отопительный прибор мощностью 10-12 кВт.

Как посчитать тепловые потери дома?

Почему мы решили, что дом на 100 квадратов теряет именно 10-12 кВт тепла? Тут все просто, тепловые потери строений площадью до 150-200 м2 считаются по пропорции:

Один квадратный метр площади = 0,1 киловатта

Следовательно, дом на 100 «квадратов» теряет не менее 10 кВт тепла (100 х 0,1). Увеличив эту цифру на 20 процентов «запаса на случай сильных холодов» мы получим верхнее значение – 12 кВт (10 х 1,2). Вот и все.

Газовый отопительный котел

Газовый, твердотопливный или электрический – что лучше?

Запомните или запишите: самый лучший котел – это газовый, далее идут твердотопливные и электрические отопительные приборы. Почему именно такой порядок? Отвечаем: все дело в цене эксплуатации – стоимости топлива, сжигаемого для получения 1 кВт мощности.

• У недорогих, компактных моделей самые дешевые эксплуатационные расходы демонстрируют именно газовые котлы, сжигающие не более 1200-1500 кубических метров газа за сезон.
• Твердотопливный вариант обойдется немного дороже – 5 тонн угля и 3-4 кубических метра дров за сезон.
• А вот электрический котел покупают только от безысходности – он расходует сотни киловатт электроэнергии в месяц.

Впрочем, в сегменте дорогих котлов у газового варианта есть вполне достойный конкурент – пиролизный котел, разлагающий углеводы твердого топлива на горючие газы (олефины). Но этот котел не работает без электричества и стоит очень дорого.

Популярные газовые котлы для дома на 100 кв.м

Отечественный газовый котел АОГВ 11,6(М)

Для дома на 100 «квадратов», демонстрирующий такие характеристики:

• Тепловая мощность – до 11,6 кВт.
• Отапливаемая площадь – до 100 м2.
• Число контуров – два (отопление + нагрев воды)
• Производительность водогрейного контура – 2,5 литра в минуту.
• Схема установки – на пол.
• Габариты (высота, ширина, глубина) – 0,9 х 0,4 х 0,45 метра.
• Стоимость – до 17 тысяч рублей .

Словацкий одноконтурный газовый котел Protherm Пантера 12KTO

Для системы отопления дома на 100-120 м2, обладающий следующими характеристиками:

• Тепловая мощность – 11,6 кВт.
• Отапливаемая площадь – до120 м2.
• Расход природного газа – до 1,4 м3/час.
• Число контуров – один (только отопление)
• Схема установки – на стену.
• Габариты (высота, ширина, глубина) – 0,7 х 0,32 х 0,32 метра.
• Стоимость – до 35 тысяч рублей .

Как видите: сделав выбор в пользу газовых котлов, вы можете приобрести относительно недорогой отопительный прибор, пригодный не только для обогрева, но и для горячего водоснабжения.

Востребованные модели на твердом топливе

Бюджетный, одноконтурный твердотопливный котел УЮТ-10

Демонстрирующий следующие характеристики:

• Тепловая мощность – 10 кВт.
• Коэффициент полезного действия -72 %
• Габариты (глубина, ширина, высота) – 0,62 х 0,48 х 0,67 метра
• Объем водяной «рубашки» — 22 литра.
• Стоимость – 13,5 тысяч рублей .

Энергоэффективный твердотопливный котел «Буржуй-К» СТАНДАРТ-10

• Тепловая мощность – 10 кВт.
• Коэффициент полезного действия -85% (что немногим менее 90 процентов среднего КПД газового котла)
• Габариты (глубина, ширина, высота) – 0,85 х 0,38 х 0,93 метра
• Объем водяной «рубашки» — 18 литров.
• Стоимость – 40 тысяч рублей .

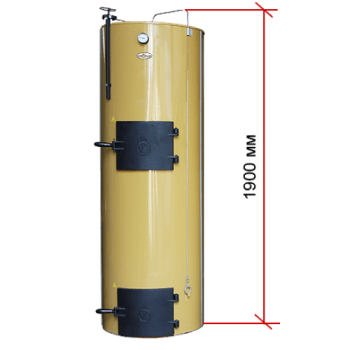

Длительного горения пеллетный котел для дома на 100 кв.м.:

• Тепловая мощность – 10 кВт.
• Коэффициент полезного действия -87% (!).
• Продолжительность горения на 1 закладке – до 130 часов (уголь).
• Габариты (высота, диаметр) – 1,92 х 0,45 метра
• Объем водяной «рубашки» — 34 литра.
• Стоимость – 108 тысяч рублей .

Как видите: твердотопливные котлы, близкие по характеристикам к газовым нагревательным приборам, стоят в 3-4 раза дороже последних. И с этим ничего не поделаешь.

Экономичные электрические котлы для дома на 100 «квадратов»

Вспомогательный электрический котел для дома на 100 кв.м.:

• Тепловая мощность – 13,86 кВт
• Энергопотребление – 14,1 кВт
• КПД – 99 %
• Электрическая сеть – трехфазная на 380 вольт.
• Габариты (высота, ширина, глубина) – 0,7 х 0,55 х 0,27 м.
• Стоимость – до 43 тысяч рублей .

Трехфазный электрический котел Kospel EKCO.L1z

Рассмотрим пример расчета мощности котла, стоимости отопления.

Цель:

• - дизельного котла;
• - электрического котла;
• - газового котла.

• - твердотопливного котла (угольного);
• - твердотопливного котла (пеллетного);
• - дизельного котла;
• - электрического котла;
• - газового котла.

Исходные данные:

Вариант 1.

Вариант 2.

Вариант 3.

Вариант 4.

Решения:

Местоположение объекта: г. Москва .

Вариант 1

• Одноэтажный дом площадью 100 квадратных метров, высота потолков 2,5 метра, высота здания в коньке - 3,5 метра.
• Габариты здания:
  • Длина: 10 м
  • Ширина: 10 м
• 100 квадратных метров .
• 300 кубических метров .
• Система отопления – закрытая.
• Степень утепленности - слабая:
  • материал стен – кирпич силикатный, толщина слоя: 0,38 м;
  • материал кровли – сосна обыкновенная (15% вл.), толщина слоя: 0,03 м;
  • пол не утеплен;
  • остекление – двойное остекление в раздельной перегородке, площадь: 9 квадратных метров;
  • входные проемы – деревянные наружные двери, площадь: 3 квадратных метра.
• Вентиляция помещения средняя – 50 %
• в доме: 20 °С.
• Горячее водоснабжение - бойлер косвенного нагрева - 250 литров (семья из 3 человек).

• Потери тепла через стены: 10,15 кВт;
• Потери тепла через кровлю: 16,45 кВт;
• Потери тепла через входные проемы: 0,72 кВт;
• Потери тепла через окна: 1,33 кВт.

31,14 кВт .

• Расход горячей воды на одного человека составляет 70л в сутки. Для семьи из трех человек расход горячей воды составит 210 л/сут.
• Расход тепла на нагрев воды: 0,68 кВт.

Расчет вентиляции.

• Воздухообмен на 1 квадратный метр: 0,04 м3/ч;
• Общий объем воздуха на вентиляцию: 150 м3/ч;
• Суммарные потери тепла вентиляцией: 4,17 кВт.

Суммарные потери тепла объектом: 35,99 кВт.

Требуемая мощность котла.

• Потери тепла объектом: 35,99 кВт;
• Запас мощности котла: 10%;
• 40 кВт .

• Defro DUO 50 кВт (для сжигания угля);
• Defro AKM UNI 40 кВт
• Defro HG 40 кВт (для сжигания древесины).

КПД котла: 90%

Стоимость отопления:

71 814 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 90%.

17 455 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 90%.

160 862 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 90%.

40 943 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 90%.

263 316 рублей за сезон.
33 руб/литр и КПД котла 90%.

38 452 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 90%.

КПД котла: 80%

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 80 790 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 80%.

19 637 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 80%.

Стоимость отопления пеллетами составит 180 970 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 80%.

Стоимость отопления древесиной составит 46 061 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 80%.

Стоимость отопления дизельным топливом составит 296 231 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 80%.

Стоимость отопления газом составит 43 258 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 80%.

КПД котла: 70%

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 92 332 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 70%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 22 442 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 70%.

Стоимость отопления пеллетами составит 206 823 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 70%.

Стоимость отопления древесиной составит 52 642 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 70%.

Стоимость отопления дизельным топливом составит 338 550 рублей за сезон.
При цене дизельного топлива – 4,36 руб/литр и КПД котла 70%.

Для котла мощностью 50 кВт подойдет дымоход с внутренним диаметром 200 мм и высотой 9 м .

Вариант 2

• Одноэтажный дом площадью 100 квадратных метров, высота потолков 2,7 метра, высота здания в коньке - 4 метра.
• Габариты здания:
  • Длина: 10 м
  • Ширина: 10 м
• Площадь пола первого этажа (средняя) составляет: 100(площадь здания)/1(этажность) = 100 квадратных метров .
• Объем здания с учетом высоты в коньке составляет: 335 кубических метров .
• Система отопления – открытая.
• Степень утепленности - средняя:
  • материал стен – брус деревянный, толщина слоя: 0,4 м;
  • материал кровли – ель (15% вл.), толщина слоя: 0,02 м;
  • утепление кровли – минеральная вата, толщина утепления: 0,05 м;
  • покрытие кровли – черепица (катепал), толщина: 0,002 м;
  • пол не утеплен;
  • остекление – однокамерный стеклопакет, площадь: 10 квадратных метров;
  • входные проемы – деревянные наружные двери, площадь: 2,5 квадратных метра.
• Вентиляция помещения средняя – 50 %
• Желаемая комфортная температура в доме: 20 °С.
• Горячее водоснабжение не требуется.

Расчет центрального отопления.

• Для строения такой площади, габаритов (10м х 10м) и степени утепленности потери тепла будут составлять:
• Потери тепла через стены: 2,96 кВт;
• Потери тепла через кровлю: 4,32 кВт;
• Потери тепла через входные проемы: 0,6 кВт;
• Потери тепла через пол: 2,48 кВт;
• Потери тепла через окна: 1,71 кВт.

Суммарные потери тепла на отопление: 12,07 кВт .

Расчет горячего водоснабжения.

• Расход тепла на нагрев воды: 0 кВт.

Расчет вентиляции.

• Общий объем воздуха на вентиляцию: 167,5 м3/ч;
• Суммарные потери тепла вентиляцией: 4,66 кВт.

Суммарные потери тепла объектом: 16,73 кВт.

Требуемая мощность котла.

• Потери тепла объектом: 16,73 кВт;
• Запас мощности котла: 10%;
• Рекомендуемая мощность котла: 19 кВт .

• KOMFORT EKO 20 кВт (для сжигания угля);
• DEFRO AKM UNI 22 кВт (для сжигания пеллет и биомассы);
• OPTIMA KOMFORT PLUS 20 кВт (для сжигания древесины).

Расход топлива на отопление. Стоимость отопления.

КПД котла: 90%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 5040 ккал/кг или 5,85 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 4320 ккал/кг или 5,02 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 2250 ккал/кг или 2,61 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 3060 ккал/кг или 3,55 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 9000 ккал/кг или 10,45 кВт*ч/кг.
6. Газ (9500 ккал/кг). С учетом КПД котла – 8550 ккал/кг или 9,93 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 31 119 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 90%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 7 564 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 90%.

Стоимость отопления пеллетами составит 69 707 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 90%.

Стоимость отопления древесиной составит 17 742 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 90%.

Стоимость отопления дизельным топливом составит 114 103 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 90%.

Стоимость отопления газом составит 16 662 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 90%.

КПД котла: 80%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 4480 ккал/кг или 5,20 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3840 ккал/кг или 4,46 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 2000 ккал/кг или 2,32 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2720 ккал/кг или 3,16 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 8000 ккал/кг или 9,29 кВт*ч/кг.
6. Газ (9500 ккал/кг). С учетом КПД котла – 7600 ккал/кг или 8,82 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 35 009 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 80%.

Стоимость отопления каменным (4800 ккал/кг) составит 8 509 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 80%.

Стоимость отопления пеллетами составит 78 420 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 80%.

Стоимость отопления древесиной составит 19 960 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 80%.

Стоимость отопления дизельным топливом составит 128 366 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 80%.

Стоимость отопления газом составит 18 745 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 80%.

КПД котла: 70%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 3920 ккал/кг или 4,55 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3360 ккал/кг или 3,9 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 1750 ккал/кг или 2,03 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2380 ккал/кг или 2,76 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 7000 ккал/кг или 8,13 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 40 010 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 70%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 9 725 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 70%.

Стоимость отопления пеллетами составит 89 623 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 70%.

Стоимость отопления древесиной составит 22 811 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 70%.

Стоимость отопления дизельным топливом составит 146 704 рублей за сезон.
При цене дизельного топлива – 4,36 руб/литр и КПД котла 70%.

Для котла мощностью 20 кВт подойдет дымоход с внутренним диаметром 160 мм и высотой 7 м .

Вариант 3

• Двухэтажный дом площадью 100 квадратных метров, высота потолков 3 метра, высота здания в коньке - 8 метров.
• Габариты здания:
  • Длина: 8 м
  • Ширина: 6,25 м
• 50 квадратных метров .
• Объем здания с учетом высоты в коньке составляет: 350 кубических метров .
• Система отопления – закрытая.
• Степень утепленности - выше средней:
  • материал стен – блок Теплостен, толщина слоя: 0,6 м;
  • материал кровли – древесина - доски, толщина слоя: 0,03 м;
  • покрытие кровли – профлист, толщина: 0,001 м;
  • пол не утеплен;
  • остекление – однокамерный стеклопакет, площадь: 12 квадратных метров;
  • входные проемы – металлические утепленные наружные двери, площадь: 3 квадратных метра.
• Вентиляция помещения средняя – 50 %
• Желаемая комфортная температура в доме: 20 °С.
• Горячее водоснабжение – бойлер косвенного нагрева - 120 литров (семья из 2 человек).

Расчет центрального отопления.

• Потери тепла через кровлю: 1,37 кВт;
• Потери тепла через входные проемы: 0,07 кВт;
• Потери тепла через пол: 1,34 кВт;
• Потери тепла через окна: 2,05 кВт.

Суммарные потери тепла на отопление: 6,5 кВт .

Расчет горячего водоснабжения.

Расчет вентиляции.

• Воздухообмен на 1 квадратный метр: 0,05 м3/ч;
• Общий объем воздуха на вентиляцию: 175 м3/ч;
• Суммарные потери тепла вентиляцией: 4,87 кВт.

Суммарные потери тепла объектом: 11,83 кВт.

Требуемая мощность котла.

• Потери тепла объектом: 11,83 кВт;
• Запас мощности котла: 10%;
• Рекомендуемая мощность котла: 14 кВт .

• Defro DUO 15 кВт (для сжигания угля);
• AGRO UNI 15 кВт (для сжигания пеллет и биомассы);
• OPTIMA KOMFORT PLUS 15 кВт (для сжигания древесины).

Расход топлива на отопление. Стоимость отопления.

КПД котла: 90%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 5040 ккал/кг или 5,85 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 4320 ккал/кг или 5,02 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 2250 ккал/кг или 2,61 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 3060 ккал/кг или 3,55 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 9000 ккал/кг или 10,45 кВт*ч/кг.
6. Газ (9500 ккал/кг). С учетом КПД котла – 8550 ккал/кг или 9,93 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 25 233 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 90%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 6 133 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 90%.

Стоимость отопления пеллетами составит 56 522 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 90%.

Стоимость отопления древесиной составит 14 386 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 90%.

Стоимость отопления дизельным топливом составит 92 520 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 90%.

Стоимость отопления газом составит 13 511 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 90%.

КПД котла: 80%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 4480 ккал/кг или 5,20 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3840 ккал/кг или 4,46 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 2000 ккал/кг или 2,32 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2720 ккал/кг или 3,16 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 8000 ккал/кг или 9,29 кВт*ч/кг.
6. Газ (9500 ккал/кг). С учетом КПД котла – 7600 ккал/кг или 8,82 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 28 387 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 80%.

Стоимость отопления каменным (4800 ккал/кг) составит 6 900 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 80%.

Стоимость отопления пеллетами составит 63 587 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 80%.

Стоимость отопления древесиной составит 16 184 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 80%.

Стоимость отопления дизельным топливом составит 104 085 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 80%.

Стоимость отопления газом составит 15 199 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 80%.

КПД котла: 70%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 3920 ккал/кг или 4,55 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3360 ккал/кг или 3,9 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 1750 ккал/кг или 2,03 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2380 ккал/кг или 2,76 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 7000 ккал/кг или 8,13 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 32 442 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 70%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 7 885 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 70%.

Стоимость отопления пеллетами составит 72 671 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 70%.

Стоимость отопления древесиной составит 18 496 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 70%.

Стоимость отопления дизельным топливом составит 118 955 рублей за сезон.
При цене дизельного топлива – 4,36 руб/литр и КПД котла 70%.

160 мм и высотой 6 м .

Вариант 4

• Двухэтажный дом площадью 100 квадратных метров, высота потолков 3 метра, высота здания в коньке - 7,5 метров.
• Габариты здания:
  • Длина: 8 м
  • Ширина: 6,25 м
• Площадь пола первого этажа (средняя) составляет: 100(площадь здания)/2(этажность) = 50 квадратных метров .
• Объем здания с учетом высоты в коньке составляет: 337,5 кубических метров .
• Система отопления – открытая.
• Степень утепленности - высокая:
  • материал стен – брус деревянный, толщина слоя: 0,6 м;
  • утепление стен – пенопласт пс-1, толщина утепления: 0,1 м;
  • материал кровли – сосна обыкновенная, толщина слоя: 0,04 м;
  • утепление кровли – минеральная вата, толщина утепления: 0,1 м;
  • покрытие кровли – черепица (катепал), толщина: 0,002 м;
  • материал утепления пола – минеральная вата, толщина утепления: 0,05 м;
  • остекление – двухкамерный стеклопакет (с межст. расст. 6 мм), площадь: 15 квадратных метров;
  • входные проемы – металлические утепленные наружные двери (две двери), площадь: 6 квадратных метров.
• Вентиляция помещения средняя – 50 %
• Желаемая комфортная температура в доме: 20 °С.
• Горячее водоснабжение – бойлер косвенного нагрева - 100 литров (семья из 2 человек).

Расчет центрального отопления.

• Для строения такой площади, габаритов (8м х 6,25м) и степени утепленности потери тепла будут составлять:
• Потери тепла через стены: 1,67 кВт;
• Потери тепла через кровлю: 1,24 кВт;
• Потери тепла через входные проемы: 0,14 кВт;
• Потери тепла через пол: 0,85 кВт;
• Потери тепла через окна: 1,91 кВт.

Суммарные потери тепла на отопление: 5,82 кВт .

Расчет горячего водоснабжения.

• Расход горячей воды на одного человека составляет 70л в сутки. Для семьи из двух человек расход горячей воды составит 140 л/сут.
• Расход тепла на нагрев воды: 0,46 кВт.

Расчет вентиляции.

• Воздухообмен на 1 квадратный метр: 0,05 м3/ч;
• Общий объем воздуха на вентиляцию: 168,75 м3/ч;
• Суммарные потери тепла вентиляцией: 4,7 кВт.

Суммарные потери тепла объектом: 10,97 кВт.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 23 650 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 90%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 5 748 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 90%.

Стоимость отопления пеллетами составит 52 975 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 90%.

Стоимость отопления древесиной составит 13 483 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 90%.

Стоимость отопления дизельным топливом составит 86 715 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 90%.

Стоимость отопления газом составит 12 663 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 90%.

КПД котла: 80%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 4480 ккал/кг или 5,20 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3840 ккал/кг или 4,46 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 2000 ккал/кг или 2,32 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2720 ккал/кг или 3,16 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 8000 ккал/кг или 9,29 кВт*ч/кг.
6. Газ (9500 ккал/кг). С учетом КПД котла – 7600 ккал/кг или 8,82 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 26 606 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 80%.

Стоимость отопления каменным (4800 ккал/кг) составит 6 467 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 80%.

Стоимость отопления пеллетами составит 59 597 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 80%.

Стоимость отопления древесиной составит 15 169 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 80%.

Стоимость отопления дизельным топливом составит 97 554 рублей за сезон.
При цене дизельного топлива – 33 руб/литр и КПД котла 80%.

Стоимость отопления газом составит 14 246 рублей за сезон.
При цене газа – 4,36 руб/куб.м и КПД котла 80%.

КПД котла: 70%

1. Каменный уголь (5600 ккал/кг). С учетом КПД котла – 3920 ккал/кг или 4,55 кВт*ч/кг.
2. Каменный уголь (4800 ккал/кг). С учетом КПД котла – 3360 ккал/кг или 3,9 кВт*ч/кг.
3. Пеллеты (2500 ккал/кг). С учетом КПД котла – 1750 ккал/кг или 2,03 кВт*ч/кг.
4. Древесина (3400 ккал/кг). С учетом КПД котла – 2380 ккал/кг или 2,76 кВт*ч/кг.
5. Дизельное топливо (10000 ккал/кг). С учетом КПД котла – 7000 ккал/кг или 8,13 кВт*ч/кг.

Стоимость отопления:

Стоимость отопления каменным углем (5600 ккал/кг) составит 30 407 рублей за сезон.
При цене угля – 6000 руб/т и КПД котла 70%.

Стоимость отопления каменным углем (4800 ккал/кг) составит 7 390 рублей за сезон.
При цене угля – 1250 руб/т и КПД котла 70%.

Стоимость отопления пеллетами составит 68 111 рублей за сезон.
При цене пеллет – 6000 руб/т и КПД котла 70%.

Стоимость отопления древесиной составит 17 336 рублей за сезон.
При цене древесины – 1350 руб/ куб.м и КПД котла 70%.

Стоимость отопления дизельным топливом составит 111 491 рублей за сезон.
При цене дизельного топлива – 4,36 руб/литр и КПД котла 70%.

Для котла мощностью 15 кВт подойдет дымоход с внутренним диаметром 160 мм и высотой 6 м .

Степень утепленности определяется на основе суммарных теплопотерь здания и зависит от материала, толщины и количества слоев:

• - ограждающих конструкций
• - стен;
• - утеплителей стен;
• - кровли;
• - утеплителей кровли;
• - покрытия кровли;
• - утеплителя пола;

А также от типа и площади остекления и входных проемов.

Примеры неутепленных зданий:

Стены однослойные (без утеплителей), выполнены из материала с коэффициентом теплопроводности выше 1.300 – бетон на каменном щебне, железобетон, бетон сплошной…

Утеплители кровли и пола однослойные, либо отсутствуют.

Примеры зданий с низкой степенью утепленности:

Стены однослойные, выполнены из материала с коэффициентом теплопроводности от 0.440 до 1.300 – кирпич силикатный, кирпич керамический, кирпич шлаковый, кирпич красный глиняный, блок ФБС, алебастровая плита, кирпич пустотелый.

Пол и кровля утеплены.

Примеры зданий со средней степенью утепленности:

Преимущественно однослойные, выполнены из материала с коэффициентом теплопроводности от 0.090 до 0.440 – блок ТЕПЛОСТЕН, картон строительный многослойный, древесина, кирпич кремнеземный, кирпич керамический, бетон термоизоляционный, брус деревянный, гипсокартон, керамзитобетон, пенобетон, гипс строительный, кирпич керамический (пустотелый), кирпич пустотелый.

Пол и кровля утеплены.

Примеры зданий с высокой степенью утепленности:

Преимущественно двух- или многослойные, стены и утеплители выполнены из материала с коэффициентом теплопроводности для стен – до 1.000, для утеплителей – от 0.001 до 0.085 – пенополиуретан, стекловолокно, пенопласт, полистирол, пенополистирол, поролон, минеральная вата, стекловата, опилки древесные сухие.

Пол и кровля утеплены.

Для организации автономного отопления в доме понадобится провести множество расчетов и подобрать все необходимые компоненты. Воздух в помещении нагревается посредством циркуляции горячей воды по радиаторам или другим теплоносителям.

Подбор котла для маленького и большого дома производится по разному – если отапливаемая площадь 80-100 м.кв., то и выбирать надо, какой котел лучше для частного дома 100 м.кв.

Виды котлов

Перед покупкой котла нужно определиться с моделью, которая будет отвечать основным требованиям:

бесперебойная работа с поддержанием оптимальной температуры в помещении;

невысокая себестоимость;

безопасность при использовании.

Для жилого индивидуального здания, площадь которого не превышает 100м 2 , можно использовать такие варианты:

Газовый котел . Его используют тогда, когда к дому подведен газопровод. Кроме этого такой вариант отопления является самым экономичным. Если же дом используется для периодического проживания, можно воспользоваться газгольдером. Но следует учесть, что в этом случае ощутимо возрастут денежные затраты.

Твердотопливный котел . Для его работы используются дрова, уголь или брикетный вид энергоносителя. Для стабильной работы такого котла нет необходимости использовать электропитание. Если же оборудование имеет электронную схему управления, при этом отсутствует электричество, питание можно организовать с помощью аккумулятора. Но есть один недостаток – требуется оборудовать место для топлива.

Котлы на жидком виде топлива . При использовании этого варианта отопления необходимо придерживаться всех правил техники безопасности, поскольку такие устройства более подвержены возникновению аварийных ситуаций.

Котлы, работающие на электрическом питании . Такие аппараты применяются как в качестве вспомогательного элемента нагревания воды в то время, когда основная система отопления временно отключена, так и как основной вид отопления (при недоступности использования газового или твердотопливного оборудования).

На нашем сайте Вы можете ознакомиться с самыми популярными проектами домов от строительных компаний, представленных на выставке домов Малоэтажная Страна.

На что обратить внимание при выборе котла

Согласно государственным стандартам, утепленное помещение имеет теплоотдачу не более 10-12 кВт. В этом случае достаточно будет котла, имеющего мощность в 11 кВт.

Выбирая, какой газовый котел лучше для частного дома 100 кв.м. – необходимо учесть характеристики газопровода. При наличии давления в магистрали не ниже 1,5 бар можно остановить свой выбор на модели мощностью до 14 кВт. Причиной этому является:

необходимость свободного запаса мощности котла для оптимальной работы в зимний период времени;

возможность покрытия утечек тепла , которые возможны даже при полном утеплении дома;

при использовании отопления в виде теплого пола (без радиаторов) снижается теплоотдача носителя.

Большой ассортимент котлов предлагают различные функции. Установленный котел может не только обогревать помещение, но и нагревать воду по необходимости. Лучшим вариантом послужит модель, которая способна в минуту нагреть до 7 литров воды. Для сравнения:

аппарат мощностью 11 кВт нагревает воду от 3,5 до 5,5 литра в минуту;

при мощности 17 кВт – вода нагревается от 5,5 до 9 литров в минуту.

Кроме этого, очень важно учитывать КПД котла . Чем выше показатели, тем меньший объем газа израсходуется, что приводит к ощутимому снижению бюджета на отопление. Для сравнения:

отечественные марки котлов имеют коэффициент 50 – 80%;

европейские – 95%.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Основные характеристики

Чтобы узнать, какой газовый котел выбрать для отопления дома 100 квадратных метров, следует рассмотреть их основные характеристики.

В первую очередь – это способ установки оборудования:

напольные варианты котлов;

настенный вариант установки;

парапетное подключение.

Затем следует обратить внимание на количество контуров:

одноконтурные применяют исключительно для нагревания помещения;

двухконтурные используются для отопления помещения и подогрева воды.

Важно обратить внимание на вид горелки:

обычный – кислород поступает к огню за счет естественной тяги;

надувной – воздух нагнетается вентилятором;

комбинированный.

Есть несколько способов отрегулировать мощность котла на 100 кв.м:

Одноступенчатый. После достижения заданного температурного режима работает на запале.

Двухступенчатый. Достигается заданный температурный режим, после этого переключается на 40% мощности.

Плавно-двухступенчатый. Работает как и предыдущий вариант, но с плавной сменой режимов.

Модулируемый – работает в нескольких режимах.

Рассматривается тип камеры:

открытый вариант. Для ее работы воздух поступает непосредственно из помещения, где находится аппарат, этот процесс происходит естественным путем;

закрытый вариант. С помощью специальной трубы воздух нагнетается с внешней стороны помещения.

Тип тяги бывает следующим:

обычный – за счет конвекции;

нагнетательный – с помощью вентиляторов.

Зажигание горелок происходит следующим образом:

электрический розжиг – запитывается от сети;

пьезо-розжиг – искра вырабатывается пьезоэлементом;

розжиг спичками.

И обязательно следует принять во внимание материал, который использовался для изготовления теплообменника:

Видео описание

Как выбрать котел для обеспечения отопления в частном доме смотрите в следующем видеоролике:

Обзор некоторых видов обогревательных аппаратов

Для понимания, какой котел выбрать для отопления дома 100 квадратных метров, следует рассмотреть некоторые варианты.

АОГВ 11,6(М)

Это двухкорпусный аппарат отечественного изготовления, имеет мощность в 11,6 кВт, способен нагревать воду до 2 л/мин. Котел напольной установки. Цена находится в пределах 17000 руб.

Protherm Пантера 12KTO

Производят эту модель в Словакии. Предназначен только для обогрева помещения. Имеет мощность 11,6 кВт, при этом расходует 1,4 м 3 /час газа. Имеет настенный вариант установки. Оценивается в пределах 35000 руб.

УЮТ-10

Работает на твердом топливе. При мощности в 10 кВт показатель КПД – 72%. Одноконтурный котел, который предназначен только для обогрева помещения. Использует 22 литра воды. Ценник находится в пределах 13500 рублей.

«Буржуй-К» СТАНДАРТ-10

Также работает на твердом топливе, но при мощности в 10 кВт имеет КПД 85%, что превосходит предыдущий вариант. Для водяного контура необходимо 18 литров воды. Оценивается котел в 40000 руб.

Bosch Tronic 5000 H

Котел работает от электрической сети. Для его полноценной работы необходимо трехфазное подключение. При мощности котла в 13,86 кВт необходимо использовать 14,1 кВт. Показатель КПД достигает 99%. Стоит такой котел 43000 руб.

Kospel EKCO.L1z

Электрокотел с необходимостью трехфазного подключения. При мощности 12 кВт использует 12,5 кВт электроэнергии. Коэффициент полезного действия данного котла имеет 99%. Стоимость этой модели составляет 25000 руб.

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают . Напрямую пообщаться с представителями можно, посетив выставку домов «Малоэтажная Страна».

Заключение

Выбор котла для дома зависит от личных предпочтений потребителя и наличия доступа к энергоресурсу. Исходя из сравнения моделей и характеристик, можно сделать вывод – самым экономичным вариантом остаются газовые котлы. С их помощью не только обогреваются помещения, но и присутствует возможность нагрева воды для бытового потребления.
