Соединение 3 х проводов. Как соединить провода не скручивая их между собой? Для чего нужны распределительные коробки

Несложная, казалось бы, операция — установка новой люстры — незнакомого с электрикой человека может поставить в тупик: куча проводов и непонятно, что и с чем соединять. Как подключить люстру с разным количеством рожков (и проводов) к выключателю и будем обсуждать.

Подготовка: прозвонка и определение фаз на потолке

Тем, кто хоть немного значком с электросетями это не понадобится, остальным будет полезно. Человеку, не имеющему постоянно дела с электричеством ориентироваться бывает сложно. Чтобы не путаться, расскажем все по порядку: как найти в проводах на потолке фазу (или фазы) и ноль, что делать с заземлением. А потом, как целую кучу проводов на люстре, соединить с теми, что торчат наверху. В результате подключение люстры своими руками будет для вас простой задачей.

Провод заземления

Если проводка уже сделана, на потолке торчат два, три или четыре провода. Один из них — точно «ноль», остальные — фаза, еще может быть заземление.

Провод заземления есть далеко не всегда, только в домах новой постройки или после капитального ремонта с заменой электропроводки. Согласно стандарту он имеет желто-зеленый цвет и подключается к такому же проводу на люстре. Если на вашей люстре его нет, оголенный провод тщательно изолируем и оставляем в таком виде. Оставить его незаизолированным нельзя — случайно можете закоротить.

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

Прозвонка проводов на потолке темтером

Как прозвонить и определить провода тестером показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Провода на люстре

Подключить люстру с 2 проводами просто: один из них прикручиваете на фазу, другой на ноль. Какой-куда — не важно. Если фазы на потолке две, а выключатель на стене двухклавишный, есть варианты:

На многорожковых люстрах проводов точно больше двух. С назначением желто-зеленого мы определились. Это — заземление. Если такой же провод есть на потолке, соединяете с ним. С остальными тоже нужно разбираться.

Люстра с 3 проводами подключается ненамного сложнее. Если один из них — заземление (желто-зеленого цвета) его можно:

• игнорировать — если провода такого цвета (или похожего) нет на потолке,
• подключить к такому же по цвету.

Собственно, других вариантов нет. Три провода в основном у светильников с одной лампочкой. С двумя — это устаревшая конструкция, с тремя — более современная, соответствующая актуальным рекомендациям.

Подключение к двойному выключателю

Подключают пяти-, четырех-, трехрожковую люстру к двухклавишному выключателю по одному принципу. От каждого из рожков идет два разноцветных провода. Чаще всего это синие и коричневые провода, но встречаются и другие вариации. Для подсоединения к двойному выключателю все их нужно разбить на три группы: две фазы и один ноль.

Сначала все синие провода объединяют между собой и хорошенько скручивают. Это — ноль. В принципе, можно взять провода другого цвета — для осветительных приборов это неважно. Но по стандарту синим цветом обозначают именно «ноль». Важно только, чтобы в скрутку не попали проводники, окрашенные в другой цвет. На фото ниже вы видите, что все проводники синего цвета объединены в одну группу. Это и есть «ноль».

Теперь оставшиеся разбиваете на две группы. Разбивка произвольная. Одна группа лампочек будет включаться от одной клавиши, вторая — от другой. В пятирожковой люстре объединяют обычно 2+3, но можно и 1+4. В четырехрожковой тоже два варианта — 2+2 или 1+3. А вот с тремя лампочками без вариантов: 1+2. Разделенные провода скручиваете между собой. Получили две группы, которые подключите к «фазам» на потолке.

Как подсоединить люстру к одинарному выключателю

Если проводов на потолке только два, а на люстре — много, но только двух цветов, все просто. Все проводники одного цвета скручиваете оголенными частями и соединяете с одним из проводов на потолке (неважно с каким). Собираете в один жгут все проводники второго цвета и присоединяете ко второму потолочному. Схема подключения люстры в этом случае показана на рисунке ниже.

При таком включении одновременно загораться будут все лампочки.

Правила соединения проводов

При работе с электричеством мелочей не бывает. Потому соединение проводов в люстре делаем по всем правилам. При объединении в одну группу, их недостаточно просто скрутить и накрутить защитный колпачок.

Соединить провода от люстры и выключателя нужно в клеммной коробке

Такая скрутка рано или поздно окислится и начнет греться. Очень желательно такие соединения пропаять. Если вы умеете обращаться с паяльником и оловом, обязательно это сделайте. Так будет гарантирован нормальный контакт и греться соединение не будет.

Теперь о том, как соединять провода от люстры с проводами от выключателя (которые на потолке). По последним правилам скрутки недопустимы. Необходимо использовать клеммные коробки. Большинство современных люстр укомплектованы ими. Если нет — купите в любом строительном магазине или торгующем осветительными приборами.

При использовании такой клеммной коробки возникает проблема: скрутка из большого числа проводов в отверстие просто не лезет. Выход: к соединению припаять проводник (медный, одножильный или многожильный, сечением не менее 0,5 мм 2). Это соединение хорошо заизолировать, и в клеммную коробку вставлять свободный конец припаянного проводника (длинный не нужен — см 10 более чем достаточно).

Вставив в клеммник все провода от люстры и затянув винты, всю конструкцию поднимают под потолок. Там ее предварительно крепят, после чего в клеммник в нужном порядке подключают провода. При этом важно один напротив другого установить «ноли». Фазы к фазам подсоединяются в произвольном порядке.

Как разделяют провода на люстре, как присоединяют проводник и люстру к клеммнику — все это есть в видео.

Подсоединение китайской люстры

Большая часть относительно недорогих люстр на рынке родом из Китая. Чем они хороши, так это большим ассортиментом, а вот с качеством электрической сборки бывают проблемы. Потому, перед тем как подключить люстру, нужно проверить ее электрические характеристики.

Сначала проверяют целостность изоляции. Их можно собрать в один жгут и закоротить на корпус. Тестер ничего показывать не должен. Если какие-то показания, у вас два варианта: искать и заменять поврежденный провод или отнести на обмен.

Второй этап проверки — проверка каждого рожка. От рожка идут два провода. Они в патроне припаиваются к двум контактам. Каждый провод прозваниваете с соответствующим контактом. Прибор должен показывать КЗ (короткое замыкание или знак бесконечности в зависимости от модели).

После проверки начинаете группировать провода, как описано выше.

Подключение галогенной люстры (с пультом и без)

Галогенные светильники работают не от 220 В, а от 12 В или 24 В. Потому в каждой из них установлены понижающие трансформаторы и вся схема собрана и готова к установке. Свободными остаются только два проводника, которые и нужно соединить с проводами, торчащими на потолке. Подключается в произвольном порядке, «фаза» и «ноль» — не имеют значения.

Если люстра укомплектована пультом, к трансформаторам добавляется еще блок управления. Подключение аналогично: есть два проводника, которые нужно соединить с теим, что есть на потолке. Идущий с другой стороны третий проводник (он тонкий) — это антенна, при помощи которой «общаются» пульт и блок управления. Этот проводник остается внутри стакана в таком виде, в каком он есть.

Как подключить люстру с пультом смотрите в следующем видео.

• Tutorial

Ну действительно, прекратите. Есть куча прикольных штук для соединения самых разнообразных проводов, а все равно технология «откусить зубами изоляцию, скрутить, замотать изолентой» жива до сих пор.

О обычной проводке

Полиэтиленовые клеммники

Terminal Blocks серии TB

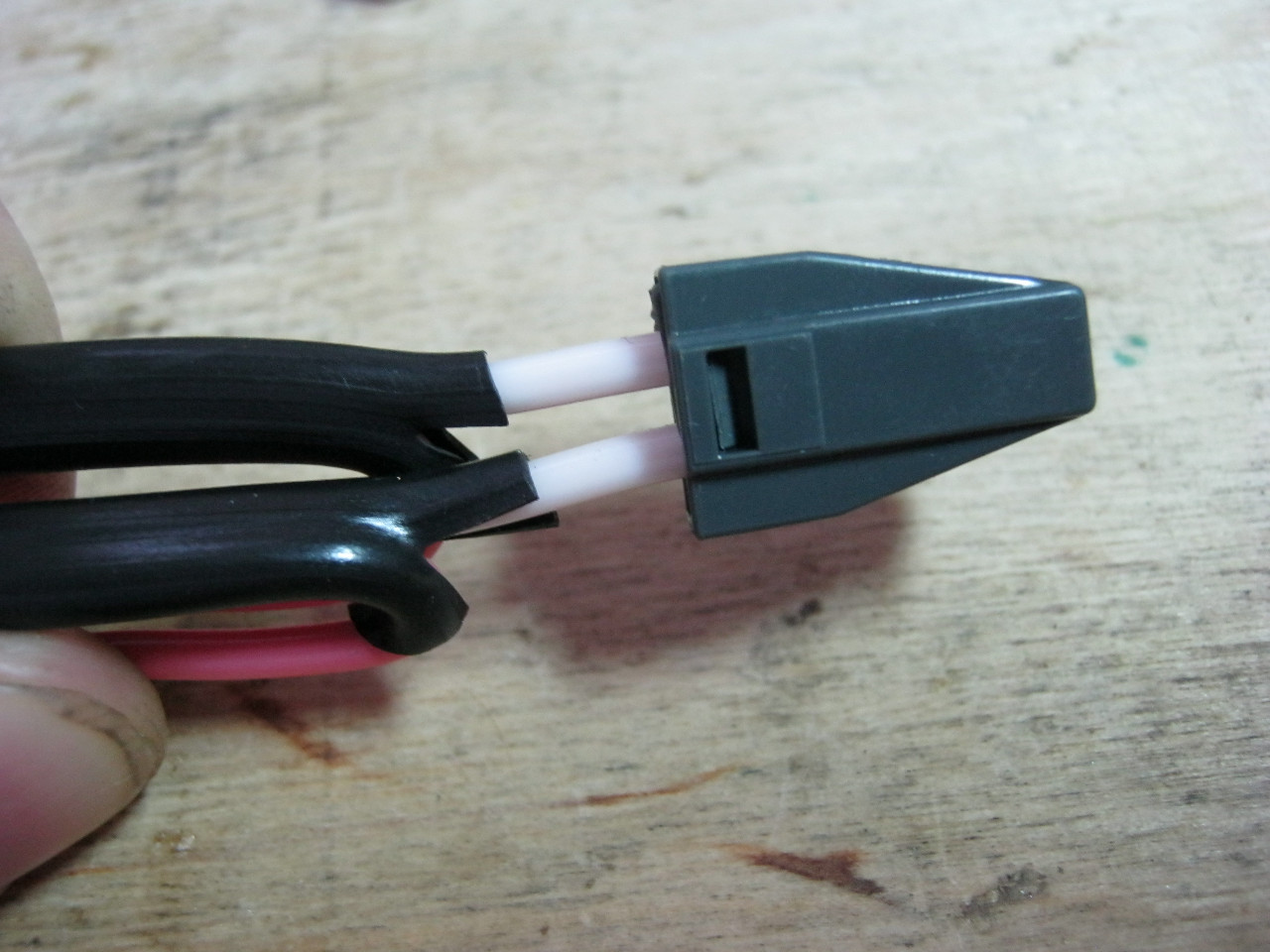

Самозажимные клеммы(WAGO или REXANT серии 773 и их копии)

Вот тест в котором они держали 50А и даже не плавились. Ну это в идеальных условиях - на воздухе, охлаждение было хорошее. И клеммы оригинальные, да.
Стоимость: от 2 до 6 рублей, в зависимости от количества контактов

Клеммы WAGO серии 222 с рычажками. Видел только ваговские, другие не производят.

Скотч-локи, ScotchLok, электрический соединитель с врезным контактом.

Для больших токов

В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

• С оединительный

• И золирующий

• З ажим

По виду напоминает простой колпачок. Бывает разных цветов.

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “ .”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273 Серия 221-222 Серия 243 Серия 773 Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

Третий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

• Г ильза

• М едная

• Л уженная

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

Для перехода с меди на алюминий специальные переходные ГАМ:

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ” ” и ” ”.

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

До сечений 35мм2 можно применять и механический с большим размахом ручек.

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора?

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Как правильно и быстро соединить провода

Соединительный винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

Заключение

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману. В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про силу тока, на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

Распределительные коробки выполняют очень важную функцию. Именно они обеспечивают распределение электрических проводов между точками потребления, т.е. выключателями, осветительными приборами и розетками.

Решили выполнить установку перечисленных выше устройств самостоятельно? Тогда вам нужно досконально разобраться в особенностях и порядке подключения кабелей, а также основных методах их соединения.

Для лучшего понимания процесса данное мероприятие будет рассмотрено в несколько этапов: от подготовки необходимых материалов до подключения электроприборов на примере розетки, двухклавишного переключателя и лампочек. Предварительно вы узнаете об основных способах соединения кабелей и особенностях расключения

Существует несколько методов соединения электропроводов. Вы можете выбрать наиболее удобный и подходящий для вашего случая вариант.

Первый этап – готовимся к работе

В первую очередь готовим все, что потребуется для подключения электроприборов к коробке. Набор включает:

• кабели 3х2,5, ВВГ;
• кабели 2х2,5, АВВГ;
• выключатель на 2 клавиши;
• крепления;
• осветительные приборы;
• розетку;
• круглогубцы;
• рулетку;
• кусачки;
• плоскогубцы;
• плоскую отвертку;
• молоток.

Второй этап – делаем разметку

На этой стадии размечаем места установки электроприборов и пути прохождения проводов. Так мы сможем рассчитать нужное количество материалов для монтажа системы.

Третий этап – приступаем к монтажу

Предварительно выключаем подачу электричества.

Подводим провода к распределительной коробке. Как правило, кабели прокладываются в штробах. Для закрепления кабелей используются маленькие гвозди или специальные пластиковые скобы. В случае же выполнения работы в деревянном доме, провода будут подводиться посредством специальных монтажных коробов.

Важное замечание! Проводку нужно стараться проложить так, чтобы кабели не пересекались. В случае же если пересечения неизбежны, такие места нужно изолировать особенно тщательно.

Четвертый этап – подключаем электроприборы и соединяем провода

Заводим в предварительно встроенную в стену либо же закрепленную на основании (в зависимости от модели) распределительную коробку примерно 10 см провода. Снимаем с кабелей общую оболочку. Затем удаляем приблизительно 0,5 см изоляции с каждой жилы. В этом моменте ориентируемся по ситуации – счищаем столько изоляции, чтобы жилы можно было соединить выбранным способом.

На схеме показан пример соединения электропроводов посредством клеммников.

В рассматриваемом примере подключение выполняется с использованием двухжильного провода, у которого одна жила является нолем, вторая – фазой. На ноль подключаем розетку и . Фазный питающий провод соединяем с розеткой и одной жилой кабеля выключателя.

В нашем примере выключатель двухклавишный. Каждая клавиша отвечает за контроль отдельной группы осветительных приборов. Второй провод кабеля переключателя соединяем с первой кнопкой, третий провод подсоединяем ко второй клавише.

В распределительной коробке соединены проводы ноля от розетки и патронов лампочек. Подключен питающий кабель: ноль маркирован синим, фаза – красным. Подключены провода для подсоединения каждой кнопки переключателя к патронам осветительных приборов.

Пятый этап – проверяем работоспособность системы

Включаем подачу электроэнергии и проверяем работу нашей розетки и . Все работает исправно. Мы отлично справились с работой.

Теперь вам известен порядок соединения проводов в распределительной коробке и особенности подключения каждого основного электроприбора. Пользуясь полученными сведениями, вы сможете самостоятельно справиться со всеми запланированными мероприятиями.

Удачной работы!
