Правильно сделать перекрытие между этажами. Как сделать перекрытие между этажами

Если рассматривать деревянное перекрытие между этажами, то в общем виде оно состоит из балок, межбалочного заполнения, наката, формирующего черновой пол, и отделочного слоя потолка. Основной элемент конструкции — это балки. Чаще всего их выполняют из хвойных пород дерева. Именно такую древесину и стоит применять, поскольку материал из лиственных пород хуже работает на изгиб. Помимо цельного бруса можно использовать балки, сбитые из поставленных на ребро широких досок. Причем итоговое поперечное сечение элементов в подобном случае можно уменьшить на 20-30%, так как прочность такой балки немного выше, чем у цельного бруса.

Также в качестве материала для перекрытий подойдут и клееные брусья , изготовленные из досок-ламелей длинной до 12 метров. Такие балки значительно более прочные, чем элементы из цельной древесины. Возможно их изготовление по индивидуальным заказам в соответствии с согласованными размерами. В этом случае монтаж облегчается из-за отсутствия пополнительных манипуляций по подгонке. При использовании клееного бруса следует помнить, что чаще всего данные элементы проходят дополнительную обработку и покрываются тонким слоем воска. Воск делает поверхность брусьев скользкой. Поэтому сразу после монтажа на стены или фундамент поверх них нужно уложить временные настилы, чтобы предотвратить возможное травмирование.

Подбор сечения балок деревянного перекрытия

Для перекрытий между этажами при пролете в 3-4,5 метра следует использовать брусья с сечением от 140X100 мм. до 200X120 мм. Для пролетов в 4,5-6 метров понадобятся балки от 200X120 мм. до 240X160 мм. Для чердачных перекрытий можно использовать элементы с сечением на 20-30% меньше. Все это конечно общие рекомендации. Для более точного и правильного определения нужного сечения и шага между балками нужен расчет. Для вычисления сечения учитываются длина пролета, расстояние между балками и величина нагрузки, оказываемой на них. В качестве альтернативы самостоятельному подсчету параметров можно воспользоваться .

Общие параметры подбора балок для межэтажных и чердачных перекрытий:

Монтаж деревянных перекрытий между этажами

Балки из древесины укладывают на расстоянии 0,6; 0,8; 1,0 или 1,2 метра друг от друга (таблица подбора балок для межэтажных и чердачных перекрытий). Чем больше ширина пролета и сечение балки, тем меньшим должен быть этот промежуток. Исключением может быть чердачное перекрытие, где расстояние между элементами можно увеличить до 1,5 метров. Брусья (бревна) монтируют вдоль короткой стороны помещения перпендикулярно его длине, максимально соблюдая параллельность друг к другу. В первую очередь закрепляются крайние балки, правильность положения которых проверяется строительным уровнем. Затем укладываются элементы от краев к центру с соблюдением расстояния между ними. Также нужно проверять горизонтальность балок и при необходимости подкладывать под их концы обрезки досок, защищенные гидроизоляцией.

В конструкциях наружных стен необходимо оставлять специальные ниши глубиной 150-200 мм., в которые в последующем закладываются брусья. Длина опорной части должна быть не менее 120 мм., но не более 180 мм. с таким расчетом, чтобы между стеной и балкой в нише оставалось 20-30 мм. зазора. При укладке в стены из кирпича или других блочных материалов каждую третью балку необходимо закрепить с кладкой. Концы брусьев со стороны как внутренних, так и наружных стен перед укладкой обертывают двумя-тремя слоями рубероида или покрывают битумной мастикой. Это снижает вероятность гниения древесины. Оставшиеся пустоты в нише заполняются утеплителем (минеральной ватой или пенопластом) и герметизируются.

Установка деревянного перекрытия в паз стены:

Межбалочное заполнение выполняется из двух слоев: наката (настила) и теплоизоляции. Для первого слоя используются деревянные щиты и доски. Накат крепиться на бруски сечением от 50X50 мм., которые прибивают к боковым сторонам балок. Снизу межэтажное перекрытие подшивается досками, древесностружечными плитами (ДСП, ОСП) или плитами гипсокартона. Все эти материалы играют роль чернового или чистового потолка. При желании оставить балки натуральными и видимыми, чистовою подшивку следует выполнять к каркасу (бруску), прикрепленному к внутренней части бруса выше нижней плоскости перекрытия.

Деревянное перекрытие между этажами в разрезе:

Поверх наката укладывается пароизоляция и плиты из минеральной ваты, экструдированного пенополистирола, пенопласта, перлита. Укладывать плиты утеплителя нужно максимально плотно друг к другу. Толщина слоя любого материала для межэтажного перекрытия должна составлять как минимум 100 мм., а для чердачного и надподвального — 200-250 мм. Более точный расчет требуемого утеплителя и его необходимой толщины можно выполнить в .

Если есть необходимости усилить деревянное перекрытие между этажами с большим пролетом, тогда рекомендуется балки укладывать по перекрестной схеме, перпендикулярно друг другу. Однако такой способ увеличит трудоемкость работы, ведь придется не только устанавливать больше балок, но и выполнять вырезы в них (в узлах пересечений), затем стягивать их хомутами или проволокой. Правда, сами балки в таком случае как в продольном, так и в поперечном направлениях можно укладывать реже. И все же значительно проще снизить шаг балок и уложить большее их количество, уменьшая межбалочное пространство. Другой способ решения вопроса — выбрать элементы с большим сечением или укрепить балки по бокам дополнительными накладками из досок.

Существует два варианта обустройства деревянных перекрытий пола: по балкам и по лагам. Выбор того или иного способа выполнения работ зависит от индивидуальных особенностей помещения и предпочтений его хозяев. Среди преимуществ полов, выполненных по балкам следует отметить высокий уровень их прочности и дешевизна выполнения работ. О том как соорудить полы по деревянным балкам, рассмотрим далее.

Конструкция пола по деревянным балкам: выполнение расчетов

Использование деревянных балок, по сравнению с железобетонными отличается прежде всего более доступной стоимостью и легкостью проведения работ. Кроме того, пол имеет практически такие же прочностные характеристики. Использование деревянных конструкций помогает снизить общий вес дома и его нагрузку на основание фундамента.

Среди преимуществ балок пола в деревянном доме, отметим:

• высокая стойкость и жесткость перед нагрузками;
• небольшой вес, по сравнению с балками из бетона;
• доступная стоимость;
• возможность самостоятельного монтажа, без специализированного технического оборудования.

Для обустройства пола по деревянным балкам не потребуется специализированная техника, так как для укладки балов достаточно нескольких человек. Основным несущим элементом конструкции выступает деревянная балка. Она имеет форму деревянного бруса, высота которого составляет от десяти до тридцати сантиметров, а толщина от семи до двадцати сантиметров. Оптимальный шаг укладки балок колеблется в пределах 65-100 см. Для определения сечения бруса следует учитывать индивидуальные особенности помещения, нагрузку и вес здания, длину пролета и другие немаловажные факторы. Заменить брус помогут соединенные между собой деревянные доски, установленные на ребре. Применение обтесанного бревна станет самым экономичным вариантом обустройства перекрытия пола.

Для того, чтобы выполнить определение сечения балки, устанавливаемой в том или ином доме, следует прежде всего определить уровень нагрузки, которая на него воздействует. Для определения общей нагрузки учитывается вес перекрытия, нагрузка от людей и элементов фурнитуры, которые будут на нем установлены. Общее значение суммарной нагрузки составляет четыреста килограмм на один метр квадратный. В соотношении с данным значением, сечение и размер балки определяется по таблице:

Если длина пролета составляет около 4 м, то с шагом установки в 65 см, потребуется наличие бруса, размером 10х20 см. Учтите, что длина бруса должна быть на 15 см больше с каждой из сторон, чтобы обеспечить его установку в стену. То есть, для определения длины бруса следует к 400 см прибавить 30 см, получится 4,3 м.

Правильное выполнение расчета деревянных балок позволяет подобрать оптимальный размер материалов, с помощью которых удастся правильно распределить нагрузку в здании.

Укладка деревянных балок выполняется в параллельном друг к другу направлении. При этом, интервал между балками должен сохраняться практически на всех участках, исключением станут дымоходные трубы и другие конструктивные элементы перекрытия. Интервал для укладки балок в доме, выполненном из дерева составляет около одного метра. Если же дом выполнен по каркасной технологии, то данное расстояние сокращается до 50-ти см. Если данное значение увеличивается, в соотношении с конструктивными особенностями здания, то между балками устанавливается дополнительный элемент, улучшающий их несущие способности.

В случае, если на участке, приближенном к лестничному проему отсутствует место для крепления балки, следует обустроить здесь дополнительную конструкцию в виде деревянного ригеля. Он станет местом для установки балок. При этом, балки могут устанавливаться непосредственно на ригель или в него. Для того, чтобы балки с легкостью выдерживали возложенные на них нагрузки, следует соблюдать такие требования:

• оптимальным значением высоты балок составит минимум одна двадцать четвертая часть ее длины;
• по ширине балка должна составлять минимум половину ее высоты;
• если балка устанавливается на чердаке, то достаточно ширины в одну треть ее высоты.

С помощью данного соотношения удается подобрать оптимальный вариант балок для обустройства перекрытий. Если установка балок осуществляется в участок из крепежных пазов, то размер балок должен немного увеличиваться. Для того, чтобы снизить толщину балки, в том случае, если перекрытие является довольно длинным, между ними устанавливаются опорные столбы.

Если установка балок осуществляется в хозяйственных постройках, гаражах, бытовках или других нежилых помещениях, уровень средней нагрузки уменьшается и составляет от 100 до 300 кг на один квадратный метр. При этом, сечение балок также следует уменьшить.

Если указанного размера балок вам найти не удалось, то возможен вариант их самостоятельного сооружения с применением обычных досок. При этом, они укладываются шахматным порядком, соединяясь между собой с помощью гвоздей.

При дальнейшем строительстве печки и дымохода в доме, следует учитывать тот факт, что расстояние между ним и балкой не должно составлять менее тридцати сантиметров.

Перекрытие пола по деревянным балкам: особенности монтажа балок

Фиксация деревянных балок осуществляется непосредственно на стене. Если перекрытие обустраивается в мансарде, то балки устанавливают на последний венец стены, выполненной из бруса или из бревна.

В стене следует обустроить отверстие, по размеру сопоставимое с балкой. Перед установкой балку следует обложить паклей. При наличии слишком тонких балок, они устанавливаются в стену на 10-15 см. В таком случае, используется способ специальной врубки. Возможен вариант крепления балки с помощью соединения, называемого ласточкиным хвостом.

Данный вариант подходит для домов, который также выполнен из бруса. Для фиксации балки в доме, выполненном из дерева, используется трапециевидное соединения, а для дополнительной прочности устанавливается хомут. В таком случае, ригель и балка будут находиться на одном уровне. Самым простым способом установки балок перекрытия является монтаж черепных брусков и фиксация на них балок. В данном случае, размер брусков составит около 5х5 см.

Если дом выполнен из щита, то для укладки балки следует обустроить в стене отверстие в виде гнезда. Каждый из концов балки устанавливаются во внутрь отверстий. При этом, каждое гнездо для балки должно находиться на одном и том же уровне. Оптимальная глубина гнезда при этом составляет около 15-20 см, а ширина между балкой и стеной около 1 см. Каждый из концов, который устанавливается в гнездо обкладывается с помощью пакли. Далее следует процесс обработки балки с помощью антисептического раствора. Таким образом, удастся продлить срок ее эксплуатации и защитить покрытие от плесени и грибка.

Возможен вариант фиксации пакли с помощью стальных анкеров. Один конец анкера устанавливается в гнездо, а второй фиксируется на балке с помощью шурупов, при этом, длина балки рассчитывается таким образом, чтобы она не входила в стену и составляет значение разное длине перекрытия.

Если дом выполнен из кирпича, то для установки деревянных балок также потребуется сооружение гнезд. Они являются опорными элементами для удерживания балок. Старайтесь соорудить гнезда максимально ровно по уровню. Для того, чтобы установить балки на одном уровне, потребуется выровнять дно гнезд с помощью бетонного раствора. После того, как бетонный раствор полностью высохнет, на его поверхность устанавливается рубероид или толь, обеспечивающий защиту дерева от влаги.

При этом размер гнезда составляет на 6-10 см больше толщины балки. Зазор между стеной и балкой из дерева должен составлять около трех сантиметров. Глубина гнезда при этом составляет около 20-25 см, балка же устанавливается во внутрь всего на 15 см. Участки деревянных балок, которые помещаются в гнездо следует промазать с помощью горячего битума.

Далее их обматывают рубероидом или пергамином в два слоя. После этого остальная часть балки покрывается раствором с антисептичными свойствами. После укладки балок в гнезда, следует заливка их с помощью бетонного раствора, в качестве заполнителя для которого используется щебенка. Выравнивание балок осуществляется на одном уровне со стеной.

Перекрытие пола по деревянным балкам: особенности устройства пола

Накатная часть перекрытия является потолком на накатном этаже. Для выкладывания настила существует несколько способов. Чаще всего на балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Установка черепных брусков осуществляется таким образом, чтобы они находились на одном уровне с балкой. Далее на поверхность брусков укладывается деревянный накат в виде деревянных досок, толщина которых составляет от 10 до 20 см. При этом, между досками не должно оставаться зазоров. Заменить доски поможет готовый щит из дерева или обычная фанера. Для того, чтобы обустроить ровный потолок на нижнем этаже, поверх наката устанавливают гипсокартонные листы или фанеру.

С помощью еще одного способа монтажа наката удается значительно увеличить площадь потолка, в том случае, если она является недостаточно большой. На деревянную балку устанавливают бруски, сечением 4х4 см. На них укладывается накат, при этом его монтаж осуществляется перпендикулярно балкам. Далее следует монтаж подшивки в виде досок, толщина которых такая же как и у ранее установленных брусков.

Кроме того, для изготовления наката используют также брус, толщина которого составляет от 6 см. На балку устанавливают черепные бруски, сечение которых составляет 4х4 или 5х5 см. Далее следует процесс укладки бруса, При этом, они соединяются четвертным методом с помощью вырезанного паза в брусе. Толщина бруса зависит от высоты балок, они должны располагаться на одном уровне. В данном случае, брус выполняет функция и наката и подшивки. Кроме того, заменить черепные бруски поможет изготовление крепежного паза внутри балки. В некоторых случаях, нижняя часть балок остается открытой и необработанной. Данный способ актуален при использовании в помещении стиля кантри.

Устройство пола по деревянным балкам: технология выполнения работ

Далее следует процесс обустройства пола по деревянным балкам. Для начала на каждой из балок устанавливают бруски, в соотношении с которыми формируется поверхность настила. Данный этап предполагает выполнение подгонки пола и сооружение чернового покрытия. Поэтому, в работе разрешается использовать не оструганную доску, однако, она должна быть покрыта защитными материалами и пропитками.

Далее следует работа по гидроизоляции настила. Самый оптимальный вариант - использование глинисто-песчаного раствора, который имеет консистенцию замазки. Еще одним вариантом для выполнения гидроизоляционных работ, является использование рубероида. С его помощью удается обеспечить качественную гидроизоляцию, которая не занимает много места. После этого, следует процесс обеспечения теплоизоляции. Самыми популярными материалами для проведения данных работ является использование:

• шлака, засыпаемого между брусьями;
• минеральной ваты;
• пенопласта;
• непополистирола;
• опилок или керамзита.

Самым популярным утеплителем для пола по деревянным балкам, является минеральная вата. Она обладает высокими теплоизоляционными способностями, имеет длительный срок эксплуатации, устойчива перед грызунами и довольно антисептична.

Минеральная вата устанавливается таким образом, чтобы плотно прилегать к поверхности пола. После этого, устанавливается пароизоляция, так как данный материал неустойчив к воздействию влаги, которая может попасть на него через деревянный пол.

Дальнейшие действия связаны с обустройством финишного настила. Возможен вариант его непосредственной установки на балки, но лучше всего, предварительно установить систему из лаг. Таким образом, во-первых, под настилом будет обустроено дополнительное пространство и вентиляция, во вторых, уровень шума, издаваемого деревянным полом, значительно снизится.

Кроме того, возможен вариант сооружения деревянного пола плавающего типа. Теплый пол по деревянным балкам отличается наличием жесткой фиксации к поверхности стен. Кроме того, у него присутствуют отличные звукоизоляционные характеристики и низкий уровень скрипа. В качестве финишного отделочного материала для обустройства бетонного пола по деревянным балкам, используется строганная половая доска, ДСП, ламинат, паркетная доска или линолеум.

При возведении частных малоэтажных строений в основном используются деревянные перекрытия . Использование древесины не утяжеляет конструкцию и позволяет обойтись без применения техники. Монтаж деревянных перекрытий между этажами в кирпичном доме поможет существенно сэкономить на укреплении фундамента. К тому же дерево обладает хорошей прочностью, долговечностью, а также помогает сохранить благоприятный микроклимат в помещении.

Достоинства и недостатки использования дерева

Положительным моментом использования деревянного перекрытия является легкость монтажа и прекрасные качества материала:

• экологичность;
• теплоизоляция;
• декоративность.

Среди минусов древесины можно отметить:

• склонность к поражению микроорганизмами, грибками, вредителями;
• гниение и разрушение;
• материал низкого качества может деформироваться, прогибаться, а при нарушении правил монтажа и неплотном прилегании пол будет скрипеть и колебаться.

Материалы для монтажа перекрытий

Для изготовления балок на перекрытие между этажами используют только хвойные сорта древесины . У них более высокая прочность на изгиб, чем у пород лиственных деревьев. Предварительно брус или бревна для балок просушиваются в тени на открытом воздухе. Полностью готовая к применению древесина должна издавать при постукивании определенный звук. Балки перекрытия должны плотно фиксироваться в гнездах кирпичной кладки. Используются балки из бруса или бревна сечением от 50 на 150 мм и 140 на 240 мм . Шаг балок соответствует приблизительно 0,6-1,0 метра.

Также для перекрытий используют :

• строганные шпунтованные доски для пола на втором этаже;
• доску для чернового пола второго этажа;
• черепные бруски 50х50 мм для крепления к низу балок;
• утеплитель (волокнистая теплоизоляция);
• гидропароизоляционную пленку;
• декоративное покрытие на пол и потолок;
• антисептик для дерева, битумную мастику, рубероид.

Устройство деревянного перекрытия

Закладка балок перекрытий в кирпичном доме производится на стадии его постройки . Глубина гнезда должна составлять не меньше половины толщины стены. Ее можно сделать сквозной с дальнейшей заделкой утеплителем. Все остальные работы проводят до начала отделочных работ. Заблаговременно производится расчет нагрузки на междуэтажное перекрытие, определяется шаг укладки и размеры необходимых балок. Использование деревянных балок для перекрытий возможно лишь в доме, где длина пролетов не более пяти-шести метров .

Можно также сделать размещение балок методом укладки их на кирпичные столбы . При этом они должны быть установлены с небольшими интервалами. Такой способ чаще используют при оборудовании перекрытий цокольного этажа.

Укладка балок

Укладку начинают с крайних балок, выравнивая их при помощи обработанных мастикой подкладок и длинной планки, поставленной на ребро . Промежуточные элементы равняют по доске, уложенной на крайние балки.

Предварительно древесину обрабатывают антисептиком и тщательно просушивают . Широкие стороны балок при укладке должны располагаться вертикально – это повышает их жесткость. Концы балок срезаются под острым углом, смазывают мастикой и обертываются двумя слоями рубероида.

В ниши укладываются обработанные перемычки, в образовавшиеся углубления вводится слой минеральной ваты. Каждую третью балку следует укрепить с применением анкеров. При помощи натянутого шнура отслеживают сохранение уровня. Шаг между элементами конструкции – не более 1,5 метров .

Устройство чернового пола

Гидропароизоляция (изоспан) укладывается внахлест на перекрытия и черновой пол. Стыки проклеиваются скотчем. Сверху пленки укладывают огнестойкий утеплитель. Это может быть минеральная вата, вспененный полистирол, эковата, керамзит. Материал не должен выступать за поверхность балок.

Лаги пола второго этажа устанавливаются сверху на перекрытия. Желательно между лагами уложить дополнительный слой минерального утеплителя, чтобы изолировать пол и потолок от шума. Затем укладывается гидроизоляционная пленка.

Устройство верхнего этажа

Пол второго этажа покрывают чистовой доской, фанерой или гипсокартоном, а также укрепляют с помощью саморезов. Затем укладывается напольное покрытие в виде ламината, линолеума, плитки.

Чтобы правильно сделать «теплый пол», следует применить в качестве пароизоляции пленку из фольги.

Соединение балок в длину

Если балок не хватает на весь пролет, то надо сделать соединение :

1. Сращивание – соединение в длину.
2. Сплачивание – совмещение по ширине.
3. Вязка – угловое соединение.

В основном требуется соединение в длину. Существует несколько способов сделать это:

1. Внакладку – балки спиливают под углом и соединяют болтами, скобами или хомутом.
2. Впритык – соединение балок внакладку с упором на внутреннюю стеновую перегородку.
3. Скрепление в замок – сложный способ соединения, требующий определенных навыков. Суть его в том, что в балках вырезаются углубления и выступы, которые затем соединяются, надежно фиксируя между собой устройство.

Улучшение несущей способности перекрытия

Есть несколько способов улучшения несущей способности балок. Одним из самых популярных методов можно назвать крепление к ним накладок из досок большой толщины . Их окончания при этом должны опираться на опоры.

Также применяется улучшение несущей способности за счет укрепления швеллеров П-образного профиля. Их прикрепляют к балкам с боковой стороны.

Самый элементарный метод усилить перекрытие между этажами – укладка дополнительных балок в промежутки между имеющимися в наличии . Это самый трудоемкий, но очень эффективный способ.

В домах прежней застройки в основном не экономили на материалах, поэтому деревянные балки установлены с маленьким шагом. И сечение у них более чем достаточное. Но даже в таком доме следует проверять перекрытие между этажами, чтобы определить состояние балок. Это позволит своевременно сделать укрепление ослабленных мест и заменить поврежденные участки. Поврежденный фрагмент балок удаляют, а здоровую древесину удлиняют и усиливают креплением накладок из толстых досок.

Как защитить перекрытие между этажами

Недостаточно просто правильно построить дом, надо чтобы и при эксплуатации не возникало никаких проблем. Для этого еще на стадии проектировки учитываются все факторы, способствующие его долговечности и защите строительных конструкций. Немаловажное значение имеет решение двух задач - защита от пожара и биологического влияния окружающей среды .

По горючести материалы разделяют на пять категорий, начиная от сильногорючих и заканчивая негорючими. Конструкции из различных материалов различают по способности препятствовать распространению огня. Огнестойкие свойства – полностью исключающие распространение огня и полуогнестойкие – способные задерживать его распространение на какое-то время. Следует учесть, горючесть, это не то же самое, что огнестойкость. Под огнестойкостью понимают свойство конструкции или материала сберегать несущие и ограждающие функции при пожаре.

В этих целях дерево обрабатывают огнестойкими растворами для обеспечения сопротивления огню как минимум в течение 30 мин в опытных условиях. В жилищном строительстве устройство конструкции перекрытия второго этажа должно иметь по меньшей мере полуогнестойкие свойства .

При составлении проекта перекрытий следует иметь в виду, что балки подвергаются воздействию огня не только с нижней стороны, но и боковых.

Скорость сгорания хвойной древесины составляет согласно параметрам стойкости 0,8 мм/мин. С учетом огнестойкости следует выбирать материал с поперечным сечением 11 на 24 см, потому что при высоте балок 24 см и ширине пролета от 5,8 до 5,85 м ширину их увеличивают до 120 мм и больше.

Также очень актуальна проблема защиты конструкций из дерева от биологических воздействий :

• воды, которая нарушает структуру дерева и является средой для размножения микроорганизмов.
• плесневых грибков, гнили.
• насекомых, вызывающих нарушение структуры древесины и трухлявость.
• ультрафиолета, способствующего размягчению и потемнению древесины.

В отличие от других материалов, древесина представляет собой экологически чистый продукт, что важно для жилого помещения. К тому же деревянный пол хорошо сохраняет тепло в доме. Сейчас есть тенденция возвращения к натуральным материалам, которые раньше использовались повсеместно. Уже созданы средства эффективной защиты древесины от вредных воздействий, ухудшающих его эксплуатационные характеристики.

При строительстве дома зачастую приходится сталкиваться с проблемой выбора типа .

Различают три основных варианта осуществления этой работы:

1. Установка железобетонных плит.
2. Применение деревянной конструкции, разделяющей два этажа.

Вернуться к оглавлению

Использование железобетонных плит

Железобетонные плиты, с помощью которых осуществляется перекрытие этажей в доме, представляют собой конструкции из железа и бетона. Внутри плит имеется арматурная обрешетка и круглые пустоты, которые тянутся по всей длине изделия. Основным предназначением пустот является уменьшение ее массы и увеличение показателя сопротивления деформации на излом.

Железобетонные плиты имеют различные размеры как по длине, так и по ширине. Узнать их габариты можно по аббревиатуре. К примеру, изделия ПК 72.15-8 означают, что длина плит составляет 72 дециметра, а ширина — 15 дм. Цифра «8» показывает расчетную нагрузку, которую выдержит конструкция (800 кгс/м).

Минимальный вес железобетонных плит перекрытия превышает 500 кг. Все эти данные свидетельствуют о том, что делать своими руками невозможно. Для осуществления работы нам не обойтись без:

• железобетонных плит;
• подъемного крана;
• сварочного аппарата;
• приспособления «паук»;
• стальных прутьев;
• ломов;
• мастерка;
• цементного раствора.

Плиты обязательно должны располагать четырьмя монтажными петлями, которые могут быть в виде изогнутых частей арматуры или свободной арматуры, размещенной в углублениях вблизи углов изделия. Приобретая железобетонные конструкции, следует тщательно осмотреть все петли. Они должны быть целыми.

Технологический процесс предусматривает нанесение цементного раствора на стену при . Такой способ приводит к более прочному прилеганию элементов первого и второго этажа, а также не допускает возникновения щелей в местах соприкосновения железобетонных конструкций со стеной. Но при этом делать раствор и укладывать его на стены, сваи, балки или столбы следует в момент подготовки плиты к монтажным работам. Это предотвратит его преждевременное затвердевание.

Следующим этапом при создании перекрытия между этажами является присоединение приспособления «паук» к монтажным петлям железобетонной плиты. Только используя данное приспособление (оснащено крюками и четырьмя одинаковыми по длине тросами), можно получить горизонтальное положение плит без возникновения их вращения. Перекрытие этажа лучше делать втроем: один человек будет управлять подъемным краном, а двое находиться в месте осуществления монтажных работ и выравнивать устанавливаемые плиты с помощью ломов.

Плоскость железобетонного изделия имеет форму трапеции. Ее верхняя часть по размерам немного уже. Когда создается перекрытие, и плиты укладываются рядом друг с другом, то в месте стыка получается выемка шириною 5-7 см. получается путем заливки в нее бетонного раствора. Петли на смежных плитах также соединяются. Происходит это следующим образом. Берутся стальные прутья, вставляются в петли соседних плит и загибаются. Теперь железобетонные конструкции прочно соединены между собой.

Обязательными требованиями при перекрытии первого и второго этажа с помощью плит являются:

• соблюдение правил безопасности;
• перекрытие несущих конструкций осуществляется крайними точками железобетонных плит;
• установка конструкции должна предусматривать наличие полосы размером более 15 см между краем плиты и внешней частью стены (место для кладки кирпича).

Вернуться к оглавлению

Технология создания монолитной конструкции

Монолитное перекрытие первого этажа является более прочной конструкцией. Данная технология применяется практически в любом доме (кирпичном, газобетонном, пенобетонном, шлакобетонном, из блоков ЖБИ) и его можно осуществить самостоятельно. Иногда монолитное перекрытие является наиболее подходящим вариантом в связи с тем, что железобетонные плиты нельзя установить по объективным причинам (наличие линий электропередач, отсутствуют подъезды к возводимому объекту и пр.).

Чтобы сделать монолитную конструкцию между этажами, нам потребуются такие материалы и инструменты:

• цемент (марка 400 и выше);
• песок;
• щебень;
• рубероид;
• арматура из стали (20-25 мм);
• сетка для армирования;
• брус, деревянные доски, швеллера или металлические трубы для опор;
• непригодные доски под опалубку;
• бетономешалка;
• мастерок
• ведра;
• молоток;
• веревка;
• гвозди.

Монолитное перекрытие предполагает сооружение опалубки, когда стены первого этажа возведены на нужную высоту. Сначала осуществляется установка вертикальных опор на метровом расстоянии друг от друга. Их размеры должны соответствовать размерам доскам опалубки, которые должны прилегать к стенам. Количество опор зависит от площади дома, на котором планируется делать перекрытие первого этажа.

Особое внимание следует уделить грунту, который не должен проседать под массой монолитного перекрытия. На опоры в поперечном положении плотно укладываются доски, которые станут дном при заливке бетонного раствора. Создание опалубки происходит и по периметру этажа. Необходимо делать так работу, чтобы монолитное перекрытие, которое «ляжет» на стены, не продавило опалубку. Важный момент — это качественное соединение и фиксация углов.

Существует несколько требований при обустройстве опалубки под монолитное перекрытие. Основными из них являются:

1. Чтобы заливаемый бетон не протекал, доски располагают друг к другу на максимально коротком расстоянии.
2. Для создания вертикальных опор используются только самые прочные доски, которые не прогнутся под весом монолита и поперечных балок.
3. Для фиксации высоты монолитного перекрытия на внешнем периметре опалубки создается желоб.
4. После схватывания бетонного раствора опалубка демонтируется. По этой причине делать опалубку нужно таким образом, что она не ложилась на стены.

После возведения опалубки и тщательной проверки надежности конструкции, можно приступать к заливке монолитного перекрытия. На ее дно, которое выложено из досок, устилается рубероидом. Благодаря нему закрываются все оставшиеся щели между досками. Затем на высоте 6-8 см от рубероида происходит крепление арматуры и армирующей сетки.

Приготовленный из песка, цемента, щебня и воды бетонный раствор заливается в опалубку. Делать перекрытие между этажами следует толщиной 10-15 см. Если оно будет меньше, то существует опасность того, что перекрытие может не выдержать нагрузки. При большой толщине конструкции солидной нагрузке подвергнутся стены. Спустя месяц опалубка разбирается, а работы по строительству второго этажа продолжаются дальше.

Сегодня наиболее популярны жилые постройки из дерева. Перед каждым застройщиком в самом начале строительства встаёт задача, какими должны быть перекрытия в деревянном доме. Ведь они необходимы для обеспечения прочности крыши, равномерного распределения межэтажной нагрузки, устойчивости стен всего малоэтажного здания. В этом основное назначение перекрывающих конструкций.

Кроме того, их устройство в значительной мере обеспечивает эффективное утепление всего жилища и в первую очередь потолка.

В строительном деле известны следующие перекрытия:

• Чердачные;

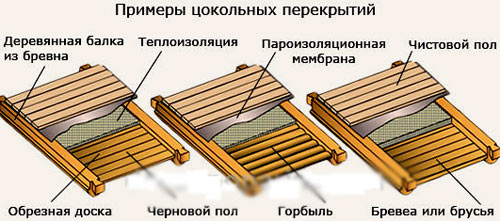

• Цокольные;

• Подвальные.

Монтируются между жилой комнатой и чердаком. Они должны выполнять такие функции, как пароизоляция и утепление. Для межэтажных перегородок эти качества не столь важны, для них наиболее значимым фактором является звукоизоляция. Подвальные, зачастую не отапливаются. Поэтому их перекрывающие устройства необходимо сделать не только с повышенной прочностью, но и с высокой устойчивостью к воздействию сырого холодного воздуха. Если цоколь построен для гаража, то его потолку не помешает шумоизоляция.

Важнейшие составные части балочного перекрытия:




Основные требования

Устройство несущей части по конструктивному решению бывает балочное или без использования балок – монолитное. Безбалочные перекрытия в деревянном частном доме практически не используются. Их достоинство: высокая прочность, устойчивость к сырости. За всё время эксплуатации ремонт может даже не понадобиться. Но звукоизоляция в таком жилище не на высоком уровне. Уже вид монолита отметает желание сделать перекрывающие конструкции своими руками. А на заводе производятся панели стандартных размеров, которые могут не подойти к конкретному пролёту.

Застройщик обычно не затрудняется с выбором между деревянным балочным и монолитным перекрытием. Бетонные конструкции непопулярны не только потому, что в доме не будет обеспечена хорошая межэтажная шумоизоляция. Через несколько лет для старых стен они будут чрезмерной нагрузкой.



Подробная схема шумоизоляции деревянных перекрытий

Монтаж конструкций из металла и бетона, как и их ремонт невозможен своими руками. Здесь не обойтись без использования машин и механизмов, а также без привлечения специалистов, управляющих этими средствами. А всё это отразится на более высокой стоимости строительства всего дома.

Балки бывают деревянные, металлические, бетонные. Но независимо от материала изготовления, ко всем им предъявляются одинаковые требования:

• быть прочными, жёсткими, не прогибаться между этажами, выдерживать равномерную нагрузку согласно СП 20.1333 – Свод правил от 2011 г. – не меньше 200 кг на квадратный метр;
• обеспечивать утепление, укладку материалов, от которых зависит межэтажная звукоизоляция;
• удерживать слой покрытия, необходимого для сохранения тепла по этажам;
• их установка своими руками должна быть максимально надёжной.

Способы крепления балок

Чтобы пол не был зыбким, балки укладывают не точечно, а в пазы глубиной примерно 70 мм, вырезанные в стенах.



Вариант крепления балок перекрытий

Количество несущих брусьев должно быть достаточным для обеспечения прочности всей межэтажной конструкции. Между заглублением и торцом можно положить изоляционный материал, который исключит появление скрипа.

Балки верхнего этажа могут крепиться к стене так называемым методом ласточкиного хвоста. Для этого на их торцах требуется сделать двухстороннюю диагональную подрубку, которая вставляется в гнездо такой же формы. Правда, от этого уменьшается сечение брёвен, а также могут возникнуть продольные трещины в зоне распила. Жёсткость опоры снижается, сокращается срок эксплуатации перекрытия, а, значит, приближается ремонт.

Деревянные

У будущих домовладельцев популярным является устройство перекрытий на балочной основе из дерева. Оно позволяет оборудовать достаточно хорошее утепление дома. Имеет как преимущества, так и недостатки.



Схема устройства деревянных перекрытий для дома

Положительные факторы:

• приятный внешний вид;
• сравнительно небольшой вес;
• быстрый монтаж и последующий ремонт;
• экологическая чистота.
• оно огнеопасно, требуется специальная пропитка;
• от перепадов температуры, влажности может деформироваться;
• дерево подвержено гниению, воздействию насекомых, грибков.

Однако эти недостатки можно свести к минимуму, отодвинуть ремонт, применяя специальные противопожарные растворы и антисептические средства. Для выполнения требований пожарной безопасности деревянные детали, используя асбест, изолируют от дымохода. Между ним и ближайшей балкой обычно ставят короб, заполненный негорючим материалом, например, минеральной ватой.

В большей мере подходят балочные рейки из дерева лиственных или хвойных пород.



Вариант устройства перекрытий в доме из бревна

Для возведения жилых помещений это экологически чистый и сравнительно недорогой стройматериал. К тому же хорошая звукоизоляция будет обеспечена. Древесина легко поддаётся обработке и сравнительно недорогая.

Монтаж деревянных перекрытий по этажам возможен в короткие сроки и своими руками, без привлечения специалистов и использования грузоподъёмной техники.

Или необходимо устройство более прочного перекрытия. Если балки из дерева, то расстояние между ними необходимо сделать несколько меньше. В этом случае лучше, если они будут металлическими, и по ним настилать деревянный пол всего первого этажа. Они в меньшей мере подвержены неблагоприятному воздействию подвальной среды, поэтому ремонт понадобится нескоро. При обустройстве гаражного помещения не следует забывать о таких факторах, как шумоизоляция и достаточно эффективное утепление верхнего помещения.

Цельные и клеёные

Если пролёты не более 5 м, то используются цельные деревянные балки, которые вполне способны обеспечить прочность потолка и обустроить надёжный пол. Но они могут быть клеёными, для которых нет ограничений по длине. Они превосходят неклеёные по следующим параметрам:

• высокой прочностью;
• длительным сроком эксплуатации;
• отсутствием деформации;
• возможностью осуществить монтаж перекрытия в длинных пролётах.

В межэтажных перекрытиях часто оставляют со стороны потолка открытыми. Их гладкая поверхность с привлекательным рисунком натурального дерева украшает дизайнерское оформление. Его по этажам также не закрывают, так как он придаёт особую привлекательность помещению. В соответствующем стиле необходимо оформить пол.

Он должен быть из деревянных досок, по цвету гармонирующих с дизайном всего помещения.

Двутавровые

В широко используются двутавровые балочные конструкции. Зачастую их выбирает тот пользователь, которого волнует утепление своего дома и межэтажная звукоизоляция. Двутавры несложно сделать из обычного клеёного бруса. По форме они напоминают две буквы «Т», соединённые по основанию. Заменяют массу несущих балочных реек, сокращают затраты времени на устройство перекрытий и что немаловажно, с их использованием возможен монтаж в пролётах до 15 м.

Двутавры от воздействия влаги не деформируются, частый ремонт им не понадобится. С их использованием в доме своими руками может быть оборудована замечательная межэтажная звукоизоляция и достаточно эффективное утепление. Чтобы исключить вероятность скрипа напольного покрытия, к ним прибивают так называемый черновой пол.



Пример двутавровых перекрытий в деревянном доме

Конструкция их очень удобна для прокладки коммуникаций по этажам: электропроводки, водопроводных и газовых труб, вентиляции.

Доски вместо балок

В строительной практике применяется устройство перекрытий, в которых вместо несущих брусьев используются поставленные на ребро толстые доски. Предпочтительно, чтобы они были сечением не менее 60х200 мм. Концы их врезают на полную толщину деревянной стены. Укрепляются одна от другой на расстоянии в два раза меньшим, чем дистанция между балками из клеёного бруса или оцилиндрованного бревна. Монтаж такой конструкции возможен при нешироких пролётах. Тогда пол будет очень устойчив, а обустройство потолка потребует обычных материалов, чтобы обеспечить утепление и создать хорошую звукоизоляцию.



Пример монтажа досок перекрытия
