Провод сип 4 описание. Область применения и назначение сип

Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0.4-1 кВ.

Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

Он представляет собой жгут скрученный из изолированных фазных жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

Основные марки СИПов

В зависимости от того, какую конструкцию имеет самонесущий изолированный провод и, какие применяются материалы для несущей части, его можно разделить не следующие виды:

#1.Тип СИП-1, СИП-1А

Провода с обозначением СИП-1 и СИП-1А. Состоят из алюминиевых токопроводящих фазных жил, покрытых термопластичной полиэтиленовой изоляцией, устойчивой к воздействию ультрафиолета. Также конструкция включает в себя несущую нулевую жилу, которая может быть как голой, так и изолированной, в зависимости от марки. Буква «А» в конце маркировки указывает на то, что нулевая жила изолированная .

#2. Тип СИП-2

Провода с маркировкой СИП-2 и СИП-2А имеют аналогичную с предыдущими марками конструкцию, за исключением изоляции, которая состоит из «сшитого» полиэтилена. Подобные марки получили применение в монтаже линий электропередач напряжением до 1000 В, которые подвержены воздействиям атмосферных факторов.

Данный провод СИП используют для изготовления магистральных линий и ответвлений к местным пунктам потребления в районах, где преобладает умеренный и холодный климат.

Токоведущие жилы самонесущих проводов обозначений СИП-1 и СИП 1А могут выдерживать длительный нагрев до 70°С, а для токоведущих жил проводов с маркировкой СИП-2, СИП-2А этот показатель составляет до 90 °С. В процессе монтажа необходимо обращать внимание на то, чтобы бы было выполнено соблюдение необходимого (минимально допустимого) радиусного изгиба, который должен составлять не менее чем десять наружных диаметров провода.

#3. Тип СИП-3

Марка СИП-3 состоит из одной жилы со стальным сердечником, обвитым проволоками из алюминиевого сплава марки AlMgSi. Изоляция этого провода представляет собой «сшитый полиэтилен», обладающий хорошей устойчивостью к воздействию ультрафиолетовых излучений.

Самонесущий изолированный провод такой конструкции используется при строительстве воздушных линий передач электрической энергии напряжением около 20 кВ в местностях, где преобладает умеренный, холодный и тропический климат.

Рабочая температура проводов данной марки составляет около 70 °С, длительно допустимая - находится пределах от минус 20 °С до плюс 90 °С.

#4. Тип СИП-4

Следующие марки проводов СИП-4 и СИП-4н состоят из парных токопроводящих жил, при этом несущая нулевая жила у них отсутствует. Буквенное обозначение «н» в конце маркировки указывает на то, что для изготовления провода использовался алюминиевый сплав, если буквы нет – алюминий. Изоляция сделана из устойчивого к ультрафиолетовым излучениям термопластичного ПВХ.

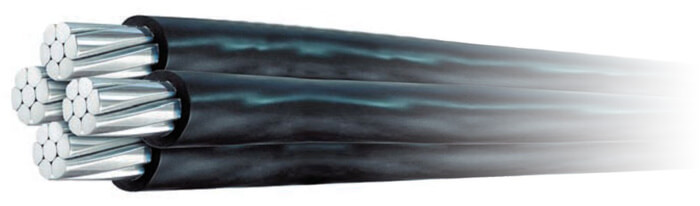

#5. Тип СИП-5

Провода с маркировкой СИП-5, СИП-5н имеют аналогичную конструкцию, единое отличие – это изоляция, которая «сшита из полиэтилена». Это дает возможность на 30 процентов повышает длительность допустимой температуры эксплуатации.

Применяются такие марки проводов для сооружения ЛЭП, напряжением до 2.5 кВ, подключения электричества к жилим строениям, для сетей освещения. Провода выполнены в климатическом исполнении УХЛ (умеренный и холодный климат).

Преимущество в использовании самонесущих проводов

Провода СИП обладают большими преимуществами при эксплуатации по сравнению с голыми проводами, применяемыми для таких же задач электроснабжения.

По привлекательной цене. Также возможно приобретение минимальных партий со склада в Москве. Торговый Дом «Кабель-Ресурс» напрямую сотрудничает с крупнейшими российскими заводами и гарантирует высокое качество всей предлагаемой продукции. Мы производим оперативную отмотку кабеля СИП4 со склада в Москве. Осуществляем комплексное комплектование кабельно-проводниковой и электротехнической продукцией объектов строительства.

Устройство

Назначение и условия эксплуатации, технические характеристики

Провод СИП 4 предназначен для эксплуатации в составе линий электропередач переменного тока частотой 50 Гц с верхним пределом напряжения от 2,5 до 4 кВ. Производители предусматривают достаточно широкий температурный режим эксплуатации – от -60 до +50°С; прокладка должна осуществляться при температуре воздуха не ниже -20°С. Допускается использование самонесущего изолированного провода в районах промышленной застройки и зонах засоленных песков и рек, на морских побережьях. Маркировка жил выполняется в соответствии с требованиями ГОСТ 18690-80 и 52373-2005 в виде цветовых или цифровых обозначений.

Преимущества СИП-4

• возможность уменьшения ширины просек при прокладке в лесных районах, практически полное исключение риска возникновения пожаров при падении провода;
• уменьшение габаритов подвески, которое, в свою очередь, обеспечивает экономию на материале опор;
• уменьшение эксплуатационных расходов, связанное с отсутствием необходимости систематической расчистки трасс;
• исключение возможности короткого замыкания (как между фазами, так и на землю).

Многие видели в интернете картинку «китайский электрик» и смеялись над бедолагой с громадной гирляндой кабелей. Познакомимся ближе. Это СИП, который пришел на смену устаревшей воздушной линии электропередач, где провода крепились на изоляторах и разносились в стороны чтобы избежать перехлеста и короткого замыкания. Новая система лишена таких недостатков, каждая жила покрыта изоляцией и соединены вместе в одну конструкцию. Для прокладки такого кабеля не требуются специальные столбы с изоляторами, опоры можно ставить на большем расстоянии, нет такого понятия, как нахлест проводов во время ветра. Применяют его в сетях до 35 тысяч Вольт, для электрификации жилых домов, уличного освещения и прочих нужд. Рассмотрим назначение и основные технические характеристики СИП.

Как расшифровывается

Первым делом нужно отметить, что расшифровка маркировки СИП выглядит следующим образом:

• С - самонесущий;
• И - изолированный;
• П - провод.

Обращаем ваше внимание, что согласно аббревиатуре это все же провод, а не кабель, каким его многие считают.

Также хотелось бы отметить, что приставка «А» в конце маркировки (к примеру, СИП-1А), говорит о том, что нулевая жила покрыта изоляцией. Приставка «н» в свою очередь означает, что токоведущие жилы изготовлены из алюминиевого сплава, а буква «т» в конце марки свидетельствует о том, что изоляция стойкая к повышенным температурам +90°С (кратковременно +120°С).

Конструкция

Перед тем, как рассматривать устройство провода СИП, хотелось бы сказать, что на сегодняшний день существуют следующие марки проводника: СИП-1, -1А, -2, -2А, -3, -3, -4, -5. Виды и различия каждой марки мы сейчас и предоставим.

СИП-1 производят для сетей 380 В. Это четырехпроводной кабель из алюминия или алюминиевого сплава, три жилы покрыты светостойким полиэтиленом, устойчивому к ультрафиолетовому излучению, а четвертая без оплетки со стальным сердечником, выполняет роль несущей и нейтральной.

У СИП-2 все жилы изолированы, несущая, в том числе.

СИП-3 - это одножильный сталеалюминевый кабель с оболочкой из сшитого светостабилизированного полиэтилена.

У СИП-4 все четыре жилы изолированы термопластичным светостабилизированным полиэтиленом, но отсутствует несущая отдельная жила.

СИП-5 также не имеет отдельной несущей жилы, остальные покрыты оболочкой из сшитого полиэтилена, количество жил две и более.

По техническим характеристикам СИП-1, СИП-2, СИП-4 и СИП-5 рассчитаны на номинальное напряжение до 1 кВ, СИП-3 до 35 кВ.

Из остальных параметров хотелось бы выделить:

• диапазон температур эксплуатации от -60 до + 50°С;
• климатическое исполнение УХЛ (умеренно холодный климат);
• монтаж линии возможен при -10 градусов Цельсия;
• гарантийный срок эксплуатации 5 лет;
• заявленный срок службы не меньше 45 лет.

Подробнее характеристики СИП, такие как минимальный радиус изгиба, сопротивление, токовая нагрузка, масса и сечение жил, смотрите в таблицах:

Условия прокладки

Прокладка провода не требует особых навыков. С помощью с этим справится практически любой человек, ознакомившись с правилами.

Предоставим поверхностный обзор монтажа самонесущего изолированного провода. На опоре специальными металлическими скрепами устанавливаются крепления для анкеров, которые будут держать специальные зажимы. Заводится СИП на опоры методом протяжки, предварительно на столбах устанавливают раскатные ролики, с защитным слоем пластика, предотвращающие порчу изоляции протягиваемого кабеля и заблаговременно заведенным канатом-лидером его растягивают, сматывая с катушки.

При монтаже нужно избегать волочения по земле и веткам деревьев. С помощью динамометра устанавливают допустимое натяжение линии. После этого провод фиксируют в пролетах. Стыковка и отвод линии производится герметичными зажимами. Электрический контакт осуществляется прокалыванием защитного слоя шипами. Подключение может осуществляться под напряжением, конструкция позволяет производить данную процедуру безопасно.

Подробно процесс монтажа провода СИП рассмотрен на видео ниже:

Обзор монтажных работ

Область применения

Как мы уже сказали выше, самонесущий изолированный провод принято использовать в сетях до 35 кВ. Чаще всего его применяют в магистралях воздушных ЛЭП, а также для ответвления от ВЛ к вводу в здания. Если вы хотите , то в этом случае как раз понадобится провод СИП, с помощью которого можно организовать ввод на даче либо в частном доме. Помимо этого данный проводник используют для наружного освещения.

Монтировали открытыми. Что это означает? ЛЭП состояла из четырёх открытых проводов: 1-ая, 2-ая и 3-я фазы, плюс 4-ый «нулевой». Провода натягивались между изоляторами, смонтированными на опорных столбах, на таком расстоянии, чтобы предотвратить

Схема не была идеальной. Во-первых, в условиях сильного ветра провода иногда перехлёстывались, выбрасывая снопы искр. Подобные «фейерверки» запросто могли обесточить небольшие населённые пункты. Во-вторых, влажный воздух - не лучший изолятор, поэтому потери электроэнергии были существенными.

Позже для прокладки воздушных электролиний стали использоваться специальные самонесущие кабели, такие как СИП 4 4х16, технические характеристики которого позволяют избежать как потерь электричества и предотвратить мелкие аварии.

Расшифруем маркировку

Что значат литеры и цифры в обозначении кабеля? Как у любого провода, у СИП 4 4х16 технические характеристики можно прочитать по маркировке.

Самонесущий

Не каждый провод можно использовать для прокладки воздушных линий. При натяжении материал изоляции и металл, из которого изготовлены токопроводящие жилы, испытывает значительные нагрузки. Прочность кабеля должна быть такой, чтобы не разорваться под действием собственного веса, силы натяжения и сторонних факторов.

Изолированный провод

Цифра «4», стоящая сразу за аббревиатурой СИП, обозначает тип конструкции провода (всего существует пять типов изделия СИП).

Кабель имеет четыре отдельных изолированных друг от друга жилы сечением 16 мм 2 каждая.

Устройство

Как устроен провод СИП 4 4х16. Технические характеристики любого силового кабеля зависят от конструкции, расположения основных элементов и материала, из которых они изготовлены. Каждая жила СИП состоит из семи отдельных проволок, причём шесть наружных обёрнуты вокруг одной центральной. Центральный элемент изготавливается из специального алюминиевого сплава, оказывающего высокое сопротивление разрыву, наружные - из алюминия.

Каждая из четырех жил упакована в собственный изоляционный рукав из поливинилхлорида. И, наконец, все четыре жилы покрыты одной общей оболочкой из того же материала.

Технические характеристики

Для изделия СИП 4 4х16 технические характеристики определяются его назначением: передавать ток достаточно большой мощности, допускать возможность монтажа ЛЭП по воздуху без дополнительных поддерживающих устройств и выдерживать любые атмосферные воздействия. Последняя задача решается применением в изготовлении изоляции провода специального термостабилизированного поливинилхлорида, устойчивого как к перепадам температур, так и к воздействию ультрафиолетового солнечного излучения.

Декларируемые заводом-изготовителем для СИП 4 4х16 технические характеристики, мощность передаваемого тока выглядят так:

Рабочий температурный коридор: от - 55 °С до + 55 °С;

Монтаж при температуре воздуха от − 21 °С и выше;

Повышение температуры в процессе работы до + 95 °С;

Максимально разрешённое напряжение - до 1 кВ;

Расчётный срок эксплуатации провода не подвергавшегося воздействию КЗ - не менее 45 лет;

Допустимая мощность запитанных потребителей: при напряжении 380В - 38 кВт, при напряжении 220В - 66 кВт.

Область применения

Прокладка воздушных линий для небольшой улицы и система ответвления от опорного непосредственно к дому - вот основные сферы применения СИП 4 4х16. Технические характеристики этого кабеля позволяют использовать его в любой климатической зоне России, в том числе для электроснабжения прибрежных сооружений, когда агрессивное воздействие морской солёной воды вредит даже ЛЭП.

Провод СИП-4 4х16 – это кабель самонесущий, изолированный, оснащенный четырьмя проводящими ток элементами из алюминия площадью 16 мм 2 . В качестве основного изоляционного слоя используется светостабилизиронный сшитый полиэтилен. Основное предназначение проводника – монтаж ЛЭП. Высокая популярность изделия обусловлена отменными техническими характеристиками. Чаще всего его применяют при подключении отдельных потребителей, помещений и строительных объектов.

К преимуществам провода относятся:

• длительный срок безотказной работы;
• возможность эксплуатации при перепадах температуры и в агрессивной среде;
• монтаж его может производиться без отключения линии;
• устойчивость к механическим воздействиям.

ОКПО: 355332.

Расшифровка

Особенности

Проводник может соединяться только в шлейфах и на опорах, устройство соединений в пролетах недопустимо. Это связано с перерасходом материала, т.к. оставшиеся отрезки кабеля практически невозможно использовать. При нахождении под нагрузкой сложно разделить отдельные жилы кабеля. Провод также создает определенные неудобства при устройстве соединительных, ответвительных и анкерных зажимов.

Предельная длина прокладки без устройства дополнительных опор – 40 м для двухжильного проводника с сечением токонесущей части 16 мм 2 . Это сужает сферу использования изделия. Установить какая из жил предназначена для прокладки «нуля» невозможно, т.к. все токопроводящие элементы имеют одинаковое сечение и изготавливаются из алюминиевой проволоки. Самонесущий изолированный провод СИП-4 4х16 не оборудован армирующими элементами, предназначенными для защиты от обрыва вследствие действия большой гололедной и других нагрузок.

При монтаже анкерных и подвесных армирующих элементов необходимо использовать такие инструменты, как динамометрический ключ и монтажный зажим. С их помощью производится натяжение линии. Во время работы нагрузка может неравномерно распределяться по сечению алюминиевого сердечника. Это позволяет более нагретой жиле передавать тепло на менее нагретые, но при этом удельное удлинение самой теплой части будет больше.

Потребитель с целью сокращения риска выхода из строя провода, опор и арматуры, предусматривает возможность первостепенного разрушения отдельных частей анкерных и подвесных арматурных элементов.

Применение

Конструкция провода

1. Проводящий ток сердечник изготавливается из алюминия по ГОСТ СИП-4 4х16, жилы могут иметь круглую или секторную форму, состоят из нескольких проволок, пучок которых уплотнен. Жила для прокладки «нуля» изготавливается из сплава алюминия и другого металла, имеет круглое очертание и состоит из круглых проволок.
2. Изоляционное покрытие всех четырех жил представлено сшитым полиэтиленом (РЕХ), материал светостабилизирован. Надежные изготовители используют такие полимеры, как австрийский Borealis Visico LE4421/LE4472 или английский Ael Compounds Sioplas-type compound 523/493.
3. Скрученный пучок проводов, покрытых изоляционным слоем, навивается на жилу, предназначенную для подключения нулевой фазы. Она является несущей. Скрутка навивается вправо.

Технические характеристики

Технические характеристики СИП-4 4х16 представлены:

Условия нормальной эксплуатации допускают воздействие ультрафиолетового излучения, атмосферных осадков и температуры +70 градусов.

Габаритный вес и масса

Стоимость

У нас вы можете приобрести кабель по низкой цене не в ущерб качеству. Мы работаем с проверенными заводами, десятилетиями завоевывающими репутацию надежного производителя. Кроме того, мы несем ответственность за товар, предоставляемый нашей компанией, поэтому перед отправкой заказа обязательно проводим испытания кабельно-проводниковой продукции.

Чтобы 4х16, необходимо заполнить анкету на сайте или прислать нам запрос по электронной почте. После этого наши сотрудники приступят к оформлению выгодного коммерческого предложения. Приобрести кабель можно из имеющегося ассортимента или осуществить предзаказ. Мы свяжемся с производителем, чтобы обеспечить минимальную стоимость. Наша компания продает изделия оптом и в розницу, работает с физическими и юридическими лицами.

Цена провода СИП-4 4х16 зависит от объема заказа, действующих акций и специальных предложений, способа доставки и ряда других факторов. Для каждого клиента она определяется индивидуально. Постоянным клиентам предоставляются скидки.
