Как сделать кондиционер своими руками? Неужели это возможно и эффективно? Вот несколько рекомендаций из рубрики « сделай сам кондиционер своими руками» . И они действительно помогут охладить воздух в помещении.

Из чего собираются кондиционеры своими руками?

Видео кондиционеров, своими руками собранных, заполняют сеть в жаркие летние дни. Изобретательный домашний мастер может соорудить охладитель воздуха из пустых пластиковых бутылок, металлической трубки, старого автомобильного радиатора и даже пучка колючек. И высший пилотаж – это конструирование кондиционера своими руками из холодильника в условиях дома.

Кондиционер из трубы или шланга

Как сделать кондиционер из медной трубки? Она легко гнется и хорошо проводит холод, но можно использовать даже резиновый шланг для полива. Трубку закручиваем по плоской спирали, избегая перегибов. Один конец присоединяем к водопроводу, другой для слива воды.

Эту конструкцию с помощью проволочек прикрепляем к лицевой решетке комнатного вентилятора, включаем воду малым напором.
Проходящий через холодную трубку воздух, тоже будет охлаждаться. Подробно процесс смотрите на видео. Кондиционер собран и работает!

Кондиционер из тары б\у

Сделай сам своими руками кондиционер из пластиковых бутылок. Что может быть проще!

В пластиковые бутылки заливаем ледяную воду (можно и вовсе заморозить их), выставляем перед комнатным вентилятором, оставляя зазоры для воздуха приблизительно 1 сантиметр. Включаем вентилятор и наслаждаемся прохладой.

Идеальный способ для охлаждения небольшого помещения.

Под бутылки подставьте поднос, чтобы конденсат не стекал на пол. А внутрь бутылок добавьте немного соли, тогда вода будет дольше держать прохладу.

Кондиционер из автомобильного радиатора

К радиатору от автомобиля (с вентилятором) прикрепляем две трубки: по одной вода подается, из другой вытекает.

Подключается в сеть система с помощью 12-вольтного сетевого адаптера. Через трубки пропускается небольшим напором вода, а вентилятор гоняет прохладный воздух.

Это самый эффективный способ сооружения домашнего кондиционера из того, что найдется под рукой.

Кондиционер из холодильника

Собрать своими руками кондиционер данного типа не так уж трудно. Нужно взять: 2 вентилятора, гофротрубу, по диаметру совпадающую с одним из вентиляторов и монтажную пену.

• В дверце морозилки просверливаем дыру, в нее вставляем конец гофры и один вентилятор. Вокруг тщательно запениваем;
• Устанавливаем второй вентилятор для обдува компрессора;
• Конец трубы протягиваем в помещение, которое необходимо охлаждать.

Простая система работает безотказно.

Прохлаждаемся: кондиционер своими руками

• DIY или Сделай сам

Статья даже для тех, у кого руки не от туда растут.

Преамбула: меня 5 недель не было в Столице всея России. По возвращении жара меня встретила ещё в Пскове, а дым – в Твери. Но в Москве меня ждал ещё один сюрприз – ажиотаж на вентиляторы и кондиционеры. Внимание! Под катом куча картинок и трафика.

Вентиляторов нигде не оказалось, кондиционеров тоже. Даже если и удастся что-то найти – наценка будет x4 и более. А очередь на установку кондишена – перевалила за 3 недели ожидания.

Ну не безобразие, скажете? Нет, не безобразие. Пораскинув мозгами, в день приезда простенький кондиционер уже стоял у меня в квартире .

Впрочем, поработать придется не только мозгами, и денег тоже потребуется. Так что если ты, читатель – гламурная блондинка, срочно ищи ближайшего гика для реализации написанного в этой статье гаджета.

Итак, незадача.

Дано:

Решение.

Если вентилятора нет – значит его нужно сделать. Итак. Идём туда, где «простые» обыватели не догадаются искать вентиляторы, а они там есть. Правильно – в ближайший магазин автозапчастей. Лучше отечественных 8-)

Свинчиваем гусак или фильтр с крана водопроводного, чтобы по нему трубки подбирать в магазине.

И покупаем в автолавке:

1. Радиатор . Сойдет любой, крупнее Оковского (для Оки). Попросите, чтобы без лишней автоматики, иначе колупать придется. Я покупал Радиатор охлаждения 21082-1301012, цена около 1290р.
2. Вентилятор автомобильный на радиатор, работающий от 12 вольт, для автомобилей ВАЗ, ГАЗ, АЗЛК, ИЖ, ЗАЗ и ЗИЛ, мощность 110 Ватт. Цена 1190р.
3. Рамка к этому вентилятору (не забудьте про неё!), 250р. (кожух вентилятора)
4. Набор креплений для вентилятора, болты для радиатора (цена копеечная)
5. Тут же на месте купите армированные резиновые трубки , которые можно отрезать любой длины. Возможно, потребуется крупный магазин автозапчастей. Длину подберите исходя из планируемого места размещения кондиционера и источника холодной воды. Под моё размещение подошли следующие характеристики:
Трубка на вход радиатора и на выход радиатора (самая толстая) – суммарно 1 м. длиной. Трубка от крана до радиаторной трубы и обратно – 3 м. длиной (более тонкая).
6. Набор хомутов (4 шт.) под диаметр радиаторной трубки. Можно пару хомутов взять для маленькой трубки (которая на кран будет надеваться).
7. Обычная изолента синяя (10р.?)
8. Самый дешёвый герметик (~50р.)
9. Разъем соединительный для подключения питания к вентилятору (15р.)
10. Любой блок питания на 12 вольт (постоянный ток), я взял от старого компьютера (AT форм-фактор), на 230 Ватт. Удобен тем, что включается тумблером, а не через материнскую плату.
11. Опционально – можно взять электро-помпу отопительную от газели и набор трубок к ней с маленькими хомутами (800р. + 300р.), если хотите экономить проточную воду.
12. 6 часов личного сосредоточенного времени.

Небольшой лист толстой фанеры, деревянные рейки, пила по дереву, болты, гайки, саморезы, дрель и сверла по дереву – всё это уже было в хозяйстве, и нужно для изготовления фиксатора радиатора. Тут можно проявить изобретательность. В крайнем случае, сойдет всё что есть под рукой, а так же верёвка и скотч.

Изолента нужна для подгонки радиусов, так как трубка от (и к) радиатору больше по диаметру, чем трубка от водопроводного крана.

Соединяем всё это вместе. Радиатор размещаем горизонтально, предварительно заткнув чем-нибудь дырку для термодатчика. Я затыкал саморезом, обмазанным герметиком. При подключении вентилятора к блоку питания меняем полярность (минус подключаем к плюсу, и наоборот), чтобы вентилятор изменил направление вращения.

Прохладу это устройство берёт из водопроводной воды, лишнюю воду можно сливать в ванную, или в умывальник. Даёт прохладный воздух. Мощность не высокая, поэтому желательно позакрывать лишние комнаты, особенно кухню. Обычно там стоит злостный генератор тепла в квартире – холодильник. Это тоже надо учесть.

Реально позволило снизить влажность в помещении и температуру на 3 градуса. Радиатор почему-то работает на 50% своей поверхности из-за воздушных пробок, пока не решил эту проблему.

Если ты тоже решил задействовать компьютерный блок питания - то знай, что все желтые провода - это +12 вольт, все черные провода - это (минус), или «масса». Провода от соединения вентилятора можно просто оголить, воткнуть в разъем питания для винчестера и замотать изолетной. Иногда провода вываливаются, я их ещё зафиксировал маленьким гвоздем. Но у меня, почему-то, заработало только от красных проводов (5 вольт), может блок не стандартный.

Вот фото получившегося монстра:

Внутренности:

Соединение трубок разных диаметров:

А вот первый довольный пользователь этой системы:

Шума не очень много. Недостатки системы – из-за инвертирования вентилятора упала его мощность, а разворачивать конструкцию технически геморно. Так же она собирает конденсат, можно подложить полотенце или тазик. Что можно улучшить? Сделать корпус, инвертировать вентилятор обратно и развернуть поток воздуха от него на %юзернейма%, избавится от воздушных пробок в радиаторе. И провода, наконец, нормально припаять.

Желаю тебе, читатель, встречать такое лето исключительно на море и в отпуске  Отзывы по улучшению конструкции и смешная неконструктивная критика с радостью принимается в комментариях к этому посту.

UPD: Если повторите мой подвиг, присылайте плз фотки на mail собака netAn.ru или сюда в комменты.

UPD2: В радиатор воду надо подавать вниз, а забирать сверху. Есть также краник для «спуска» воздушной подушки. Эффективно работает только при максимальном потоке воды - понижает температуру на 5 градусов! На входе 30.1, на выходе 24.9 Цельсия. Пробовал подключить помпу для экономии воды, но не хватает мощности блока питания - буду подбирать БП помощнее и отпишусь. У рамки вентилятора заклеил боковые щели резиновой лентой для утепления окон зимой, дуть стало ощутимо эффективнее.

Не каждая семья может позволить себе приобрести дорогостоящий кондиционер, который будет охлаждать дом в жаркую пору года. Поэтому мастера придумали несколько нехитрых способов создания упрощенной версии прибора из попавшихся под руку предметов. Самодельный кондиционер предназначен для использования в квартире, доме и даже в машине.

В целях экономии средств кондиционер можно сделать своими руками

Использование вентилятора и воды

Кондиционер своими руками проще всего сделать из простого вентилятора.

Само по себе приспособление не способно охлаждать помещение. Поэтому оно нуждается в небольшой доработке. Для изготовления такого кондиционера понадобятся следующие составляющие:

• простой вентилятор;
• емкость, которая наполнена прохладной водой;
• полотенце или любое другое похожее изделие из ткани;
• проволока;
• корпус.

Цельную конструкцию необходимо разместить в оконной форточке. Работать она будет следующим образом. Вентилятор заставляет воздух двигаться в определенном направлении, где находится полотенце, свисающее с проволоки. Часть тканевого изделия должна быть опущена в наполненную жидкостью емкость. Благодаря такому размещению воздух постепенно начнет охлаждаться.

Такой самодельный кондиционер, сделанный своими руками в домашних условиях, даже может иметь разные режимы установки температуры. Для этого необходимо встроить скоростной тип переключения вентилятора и установить лампы накаливания.

При интенсивной работе устройство будет расходовать примерно 1 л воды за час. Этот вариант охладителя воздуха понравился многим благодаря тому, что в процессе своего функционирования он не создает раздражающих шумов.

Незамысловатое приспособление, для изготовления которого понадобятся:

• пластиковые бутылки;
• чистая вода;
• рабочий вентилятор.

Кондиционер из бутылок — эффективное решение, однако действует недолго

Чтобы добиться максимального результата, перед тем, как сделать кондиционер своими руками, необходимо отправить наполненные бутылки водой в морозильную камеру, чтобы жидкость превратилась в лед. Во время изготовления важно в точности соблюдать правила расстановки пластиковой тары. Она обязательно должна находиться впереди вентилятора, который создает поток воздуха.

Бутылки размещают в ряд, оставляя между ними маленькие зазоры. Спустя некоторое время воду в таре желательно поменять, так как она быстро нагревается, из-за чего теряется эффект охлаждения.

Домашний кондиционер из кулера и контейнера

Еще один интересный способ, который поможет понять, как сделать кондиционер в домашних условиях. К числу его преимуществ относят простоту применения, небольшой размер и четкую направленность действия. Для работы мастеру понадобятся:

• контейнер из пластика на 2 л;

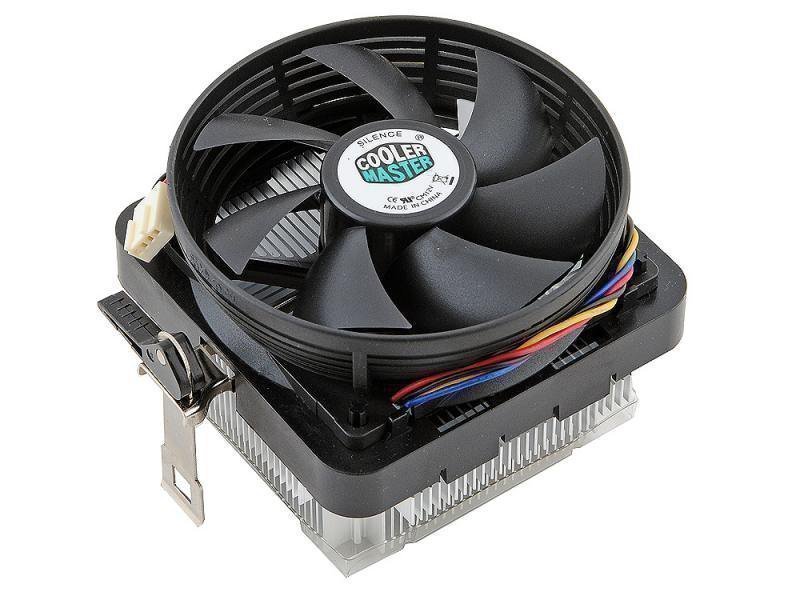

• кулер, снятый с блока питания компьютера;
• клеевой пистолет;
• гофрированный сифон из прочного пластика.

Для создания самодельного кондиционера понадобится кулер

Для самоделки подойдет пластиковый контейнер, который использовался для хранения различных продуктов. В крышке необходимо аккуратно проделать отверстие.

Оно должно быть немного меньше, чем вентилятор, взятый из блока питания от компьютера. Его следует вклеить в крышку контейнера с помощью клеевого пистолета. Работу нужно провести так, чтобы устройство могло затягивать воздушные массы внутрь пластиковой тары.

Еще одно отверстие необходимо сделать на этой же крышке, только в другом ее конце. Диаметр полученной дырки должен быть немного меньше размера гофрированного сифона. От него следует отрезать кусок, примерно 30 см, который потом вклеивается в крышку.

Теперь в контейнер засыпают большую порцию льда и накрывают его подготовленной крышкой. После этого необходимо подключить вентилятор к электросети, чтобы он начал работать. Кондиционер для дома готов. С помощью сифона домочадцы смогут регулировать направление прохладного воздуха.

Использование старой морозильной камеры или холодильника

Без проблем смогут сделать домашний кондиционер те, у кого дома есть лишний холодильник или морозильная камера. Оба прибора идеально подходят для освежения воздуха в комнате.

Морозильную камеру необходимо установить в проеме для окна, тщательно изолировав абсолютно все отверстия и щели. Задняя часть прибора должна выходить наружу, так как именно она выделяет тепло, из-за чего воздух лишь прогревается. А мастеру нужно добиться противоположного эффекта.

Холод собирается внутри морозильной камеры. Чтобы он выходит наружу и освежал комнату, следует провести монтаж простого вентилятора в дверцу прибора. А также не помешает сделать пару отверстий по бокам, которые необходимы для сбора прогретого воздуха. Благодаря такой незамысловатой системе длительное время в доме будет сохраняться прохлада даже в самый знойный день.

Чтобы создать самодельный кондиционер из старого холодильника, необходимо запастись такими материалами:

• электрический лобзик с пилкой для работы с металлом;
• два обычных вентилятора;
• монтажная пена.

В дверце холодильника следует установить один вентилятор, который будет вдувать воздух внутрь агрегата.

Чтобы из него выходил прохладный воздух, нужно сделать в приборе небольшое отверстие, которое по размеру подойдет для пластиковой трубы. Все лишние щели необходимо сразу заделывать монтажной пеной.

Чтобы обеспечить максимальный отвод тепла, потребуется установка второго вентилятора. Он должен быть направлен на конденсатор. После его монтажа можно подключать холодильник к сети. Его мощности вполне хватит для того, чтобы охладить небольшой дом.

Существует множество различных идей создания собственными руками подобных охладительных систем. Однако большинство из них не работает должным образом. Нужно понимать, что самодельные приборы не станут полноценной заменой для современных моделей кондиционеров. Их стоит использовать в качестве временного решения проблемы с жарой в жилом помещении.

Если мастер настроен изготовить свой кондиционер в домашних условиях, ему нужно в точности следовать инструкции по его созданию. Лишь в этом случае можно гарантировать, что в конце сборки прибор действительно будет охлаждать комнату, хоть и не слишком долго.

Принцип действия конденсационного оборудования основан на изменении агрегатного состояния рабочей жидкости, в зависимости от давления и температуры в замкнутом цикле. При этом, конденсатор трансформирует фреоновый газ в жидкость, а испаритель-суспензию в газ. Как правило, для переноса тепла, кондиционер затрачивает электроэнергию, необходимую для работы компрессорного вала. При этом, двигатель, создавая перепады давления, заставляет рабочую жидкость принудительно циркулировать в системе.А выделяемая вследствие охлаждения воздуха тепловая энергия, отводится за пределы помещения.

Если прибор функционирует в режиме охлаждения, происходит постепенное испарение хладагента в теплообменнике внутреннего блока. При этом, фреон конденсируется в наружном модуле.

Как правило, обмен тепловой энергии и воздуха происходит при помощи медных теплообменников. Для ускорения данного процесса, зачастую, используют вентиляционные устройства. Помимо этого, пропуская воздушный поток между теплообменником и хладагентом, данные механизмы предотвращают перегрев конденсационного устройства.

Для поддержания необходимого давления в системе кондиционер снабжается специальным дросселем.

При функционировании агрегата в режиме охлаждения, вышеописанный процесс происходит во внутреннем его модуле. Однако, если прибор включён на обогрев, то кондиционер выполняет функции обогревателя. При этом, вышеуказанные процессы протекают во внешнем блоке прибора.

Принцип работы холодильника

Стоит отметить, что в основу работы холодильного и конденсационного оборудования заложены идентичные принципы функционирования.

Как правило, морозильный агрегат, оснащён специальными трубками, по которым течёт хладагент. Рабочая жидкость, проходя через испаритель, преобразуется в газ. При этом, ресурс, забирая тепло, снижает температуру воздуха. Охлаждённый воздушный поток, при помощи вентиляционных устройств, распространяется по всей камере. После этого газ поступает в компрессор, где происходит его сжатие.

В сжиженном состоянии вещество подаётся в конденсатор. При этом, наружный вентилятор охлаждает трубу, после чего субстанция конденсируется и трансформируется в жидкость. В результате этого происходит выделение большого количества тепла, которое отводится в окружающую среду. Помимо этого, рабочая жидкость, проходя через теплорегулирующий вентиль, вследствие понижения давления, охлаждается. После того, как температура внутри холодильной камеры достигла заданного предела, прибор автоматически производит отключение. Затем, когда датчик сигнализирует об изменении установленного показателя, холодильник вновь выполняет включение.

Как правило, данный прибор функционирует в цикличном режиме.

Инструменты и материалы для изготовления кондиционера

Помните, перед созданием самодельного кондиционера, следует заранее подготовить все необходимые подручные средства и инструменты.

Для изготовления конструкции понадобятся следующее оборудование и материалы:

• - бытовой электрический лобзик, для выполнения фигурных прорезей на металле;
• - старый холодильник;
• - канализационная гофрированная труба большого диаметра;
• - монтажная пена;
• - специальный утеплитель;
• - изоляционный материал;
• - два вентилятора.

Как правило, вентиляционные устройства должны свободно размещаться внутри дренажной трубы. Именно поэтому,при покупке вентиляторов, следует отдавать предпочтение механизмам небольшого диаметра.

Только после подготовки вышеперечисленных изделий можно приступать к сооружению кондиционирующего устройства.

Процесс создания агрегата

Помните, для изготовления охладительной системы, следует использовать исправную морозильную камеру.

Алгоритм создания кондиционера из холодильника.

Вырезать в дверце холодильного аппарата небольшой проём . При этом, диаметр отверстия должен быть не более 100 мм. Как правило, данную процедуру выполняют при помощи электролобзика.

Помните, проём должен располагаться напротив морозильной камеры.

Извлечь резиновый уплотнитель . Выполнение данного действия позволит обеспечить постоянный приток воздуха внутрь конденсационной камеры.

Вставить в выполненный проём гофрированную канализационную трубку . При этом, в шланг, нужно предварительно поместить небольшой вентилятор.

Выполнить герметизацию дренажной трубки . Для этого следует проложить специальный утеплитель вокруг шланга. Помимо этого, допустимо герметизировать конструкцию при помощи монтажной пены.

Установить второй вентилятор . Как правило, данный механизм монтируют на обдувание компрессора.

Выполнить вывод трубы внутрь помещения.

Помимо вышеописанной схемы изготовления кондиционера существует альтернативный метод сооружения конструкции из холодильника.

При этом, корпусом самодельного устройства является морозильная камера. Принцип действия такого кондиционера заключается в пропускании воздушного потока через радиатор, в котором циркулирует водопроводная вода. Для создания самодельного агрегата требуются четырехрядный радиатор от старой морозильной камеры и холодильная вытяжка.

Порядок сборки самодельного кондиционера

Установить с задней стороны вытяжки радиатор . При этом, вытяжное устройство способствует пропусканию воздушного потока через теплообменник, вследствие чего происходит его охлаждение.

Подсоединить к радиатору два шланга . Как правило, один из них подводят к мойке, а второй - к водопроводной сети.

Установить поддон под сконструированную конструкцию . Как правило, ёмкость необходима для сбора конденсационной жидкости. При этом, уровень ее заполнения следует постоянно контролировать.

Если в качестве хладагента используется вода из скважины или колодца, благодаря низкой температуре жидкости, воздух, пропускаемый через такой радиатор, будет значительно охлаждаться.

Кондиционер из переносного холодильника

Как правило, при эксплуатации кондиционера, выполненного из холодильника, происходит значительный перерасход воды и электроэнергии. Поэтому, в некоторых случаях, целесообразно климатическую установку сооружать на базе старого переносного холодильника.

Помимо вышеперечисленных материалов и инструментов, для изготовления агрегата дополнительно понадобятся: радиатор и погружной насос.

Для создания мобильного кондиционера необходимо выполнить следующие действия:

• - встроить радиатор в корпус переносного холодильника;
• - подсоединить погружной насос (машинный или аквариумный) ко дну подготовленной ёмкости;
• - обеспечить вывод проводов компрессора наружу;
• - проделать, с внутренней стороны крышки, отверстие квадратной формы;
• - выполнить, с наружного края холодильника, два проёма круглого сечения для установки вентиляторов;
• - закрепить, при помощи силикона, радиатор в корпусе холодильника;
• - соединить вход радиатора и выход насоса;
• - надеть на патрубок теплообменника шланг, для ликвидации шума, возникаемого при эксплуатации устройства.

Перед запуском самодельной конструкции, ёмкость холодильника следует заполнить льдом.

После включения агрегата, под воздействием насоса, происходит поступление холодной воды в радиатор. При этом, вентиляционный механизм обеспечивает подачу охлажденного воздуха в помещение.

Для тех, кто любит мастерить на досуге, изготовление кондиционера в машину своими руками – это настоящий вызов, который просто необходимо принять. Особенно, если на улице стоит невыносимая жара, а ваш автомобиль не оснащен системой климат контроля. Самодельный кондиционер для авто – это не такая уж сложная, как кажется на первый взгляд, конструкция. Самое главное – знать принцип работы этого прибора и запастись всем необходимым инвентарём, ведь именно от имеющихся подручных средств зависит конструкция будущего портативного автокондиционера.

Для начала давайте разберёмся, в чём же суть устройства мобильного кондиционера для авто. Всего существует две разновидности кондиционеров: компрессорные и испарительные. Для изготовления первых требуется специальное оборудование, а также различные дорогостоящие детали и идеальное знание охладительных систем. Другое дело – сравнительно простые испарительные системы. Именно, на их принципе работы чаще всего основывается устройство самодельных охладительных приборов. Весь фокус в том, что для испарения воды, такому охладителю-увлажнителю требуется большое количество тепла, которое он берет из окружающей среды.

Сконструировать испарительный кондиционер для машины можно без особых затрат. Для этого вам понадобится:

• самый простой пластиковый контейнер (подойдёт и ненужная сумка-холодильник);
• салонный радиатор печки;
• два компьютерных кулера с подходящими для ёмкости размерами;
• трюмный насос;
• шланги и провода;
• крепежи;
• вилка прикуривателя.

Затем монтируются вентиляторы, один из которых предназначается для обдувания компрессора нашего автокондиционера, а второй для выдувания прохлады. Для сбора тёплого воздуха по бокам сверлится несколько отверстий.

Установка всех вышеперечисленных самодельных устройств производится в любой части салона машины – главное, чтобы воздух поступал именно туда, куда нужно.

Можно сделать вывод, что конструирование кондиционера для автомобиля своими руками – это очень простое и совсем не затратное дело. Так что если вы ищете доступный способ спасти от зноя себя и своих пассажиров – самодельная охладительная система – это как раз то, что нужно.

Видео “Кондиционер для авто своими руками”

Посмотрев запись, вы узнаете, с каких деталей состоит автомобильный кондиционер, как его собрать и как ухаживать за ним.
