Как сделать строительные леса своими руками. Cтроительные леса своими руками для небольших высот

В середине 20-го века, в строительстве использовались шаткие строительные леса, и рабочие боялись, а часто и отказывались работать на больших высотах, так как ни одно строительство многоэтажного здания не обходилось без несчастных случаев, часто со смертельным исходом. На сегодняшний день, работа строителя-высотника стала более безопасной и во многом благодаря современным типам строительных лесов, которые, с точки зрения конструктивности, представляют собой каркасную систему, которая изготовлена из стандартных металлических и деревянных элементов.

Для того чтобы воспользоваться лесами в собственных целях, не обязательно их приобретать в собственность. Есть возможность обратиться в специализированные организации в своём регионе, которые сдают в аренду строительные леса. Они предоставят вам разборные леса, так как их можно использовать многоразово.

1. Строительные леса из дерева

• Штыревые строительные леса
• Вышка-тура
• Клиновые строительные леса
• Хомутовые строительные леса

Что из себя представляют строительные леса

Строительные леса - это вспомогательные конструкции, носящие временный характер, и которые сооружают для выполнения строительных и монтажных работ. Строительные леса необходимы для размещения рабочих, строителей, а так же строительных материалов на стройке. Они применяются и снаружи, и внутри строящегося объекта. Строительные леса похожи на паутину, которая обволакивает новостройку или здание, над которым ведутся реставрационные работы. Благодаря современным строительным лесам рабочие и строители работают в более безопасных условиях, с минимальным риском для здоровья и жизни.

Разновидности строительных лесов

В зависимости от того, из чего изготовлены конструктивные элементы строительных лесов, они бывают деревянными и металлическими, а исходя из способа крепления между собой функциональных элементов, строительные леса бывают:

Клиновые строительные леса, в которых составные элементы соединяются посредством клинового фиксирования. Строительные леса такого типа достаточно надёжные и могут выдерживать большие нагрузки, но в то же время, их можно очень быстро разобрать. Леса клинового типа рекомендуются при таких строительных работах, во время которых планируется использование тяжелых узлов и материалов.

Рамные строительные леса, здесь главным составляющим элементом является жёстко выполненная рама. Такие леса предназначены для выполнения штукатурных или покрасочных строительных работ. В рамных строительных лесах рама связана с горизонтальными стойками и с диагональными связями при помощи узловых соединений. Изготовление лесов такого типа обойдется вам достаточно дешево.

Штыревые строительные леса. В этих лесах узлом соединения служит штырь. Их можно очень быстро смонтировать или демонтировать, поэтому они очень популярны среди строителей.

Хомутовые строительные леса, наоборот, предназначены для выполнения работ на объектах с очень сложной конфигурацией. Строительные леса такого способа крепления, являются профессиональным оборудованием, для изготовления которых все значимые параметры: размеры и высота рабочей зоны и расстояния между ярусами, а так же шаг стоек, необходимо подбирать в соответствии с индивидуальными характеристиками данного объекта.

Возможно ли сделать строительные леса самостоятельно? Для этого давайте подробнее рассмотрим способы монтажа каждого из видов строительных лесов.

Строительные леса из дерева

Древесина, дерево, как знаете, является одним из древнейших строительных материалов, и соорудить из него строительные леса неплохого качества вполне возможно. Однако они больше подойдут для отделочных работ, не выше трехэтажного частного дома.

Подмости из дреревесины, изготовляются из обрезок 50-и сантиметровой доски размером 1,50х5 см, отрезков более тонкой доски (например, 2,5х10 см), и доски нужной длины для горизонтального настила. Для опор понадобятся две длинные доски, наподобие бруса, на них можно крепить все составляющие подмостей. Из обрезков 50-и сантиметровой доски нужно сколотить треугольные опоры для этой конструкции, затем обшить их более тонкой доской.

Каких же размеров должны быть треугольные опоры? Они должны обеспечить достаточное пространство для стоящего на них строителя и исключить возможность отрыва от стены/опоры. Поэтому, длина подмостей должна составлять от 40 до 50 см, так чтобы ступни ни в коем случае не провисали за пределы подмостей. Подпорки будут крепиться к опорам, обязательно, под острым углом. Верхнюю часть (под названием слег) нужно обрезать под таким углом, чтобы можно было вставить её вовнутрь треугольной опоры. А вот нижняя часть должна быть заостренной для прочного закрепления в грунте.

Когда леса-подмости будут выведены до необходимого уровня, с помощью гвоздей или саморезов, нужно будет прикрепить вертикальную сторону треугольных опор к стене, при этом (если использовать гвозди), не вбивая их по самую шляпку, поскольку после окончания монтажных работ их придется вынимать и демонтировать леса. Приставляя лестницу, друг за другом поднимаем, устанавливаем, а затем и прибиваем к опорам соответствующие доски настила, в этом случае гвозди нужно вбить до упора, от этого может зависеть ваша безопасность.

Перед тем, как приступить к строительно-отделочным работам, необходимо убедиться в устойчивости строительных лесов. Их можно возводить в высоту, не превышающую семь метров, если построить конструкцию выше указанного расстояния, то о своей безопасности можете забыть. Строительные леса такой конструкции можно строить и из бамбука. Так принято делать в странах Азии, поскольку там это растение более распространённое, чем древесина. При этом прочность изделий из бамбука на порядок выше изделий из дерева.

Металлические строительные леса

В современном строительстве, в особенности многоэтажных домов, применяют строительные леса, выполненные из стальных и алюминиевых труб. Они изготавливаются промышленным способом. К рамным строительным лесам относятся вышки-туры, флажковые и штыревые леса, а к модульным относятся подвесные, клиновые, модульные системные и хомутовые леса.

Перед тем, как приступить к монтажу строительных лесов из металла, нужно подготовить площадку, на которой будут выстраиваться леса, она должна быть хорошо утрамбована для большей устойчивости конструкции. Нужно так же обязательно организовать отвод дождевых вод, в противном случае вода может подмыть несущие стойки, и конструкция может обрушиться или опрокинуться.

Рамные (флажковые) строительные леса

Рамные (флажковые) леса имеют нормативную нагрузку в 200 кг/м2.

Их конструкция состоит из стальных рам, стойки для (горизонтальных и вертикальных) креплений, боковых рам и так называемых “башмаков” для опоры на грунт.

Как говорилось выше, этот тип лесов достаточно популярен среди строителей из-за низкой цены и простоты монтажа. Такие леса предназначены для зданий с прямыми фасадами, где производятся кладочные и отделочные работы. Максимальная высота сборки таких лесов составляет 50м.

Перед тем, как приступить к установке рамных строительных лесов, нужно как следует обдумать план их построения и схему расположение ярусов с лестницами, выяснить виды и необходимое количество конструктивных элементов строительных лесов.

Сборка рамных лесов происходит следующим образом:

На подготовленной площадке отмеряют отрезки длиной 3 м и выкладывают опорные доски – лежни, а сверху на них устанавливают стальные башмаки. В них устанавливаются рамы, которые образуют первый ярус лесов. Их соединяют раскосами и стяжками, затем устанавливают второй ярус. Для укладки настилов выставляются ригели. С первого до последнего яруса диагональные стяжки нужно установить в шахматном порядке. А лестничные конструкции нужно расположить под углом, чтобы рабочие могли подниматься и по вертикальным лестницам, встроенным в сами рамы, и по наклонным лестницам, что намного удобней.

Штыревые строительные леса

Штыревые строительные леса имеют нормативную нагрузку 200 кг/м2.

Их монтаж тоже достаточно прост, как и у рамных строительных лесов. В них горизонтальные элементы прикрепляются вводом штырей в полые трубки-проушины. Каждый уровень собирается поэтапно. Раскосы, здесь устанавливаются диагонально, что придается им большую жесткость.

Максимальная высота штыревых лесов может быть 40 метров. Их также применяют при производстве кладочных работ, и для отделки.

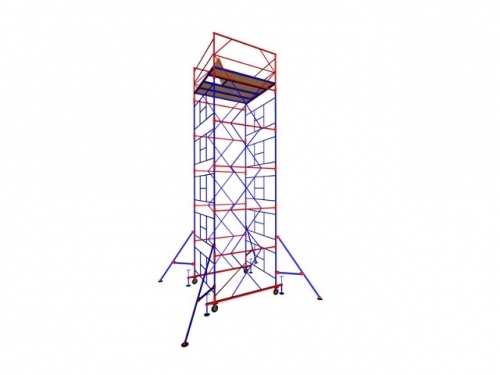

Вышка-тура

Вышка-тура имеет нормативную нагрузку 200 кг/м2.

В эти конструкции предназначены для периодических ремонтных работ разной сложности. Вышка-тура собирается из готовых рам, которые снабжены лестницей. Их основание стоит на колесах. Вышка-тура имеет две, три горизонтальные площадки. У верхней имеется откидной люк для подъема и спуска. Высота вышек-тур бывает от 4 до 21 метров, что зависит от количества ярусов. Каждый ярус имеет высоту около 2-х метров. Их можно отнести к передвижным строительным лесам. Благодаря колёсам, их можно перемещать на другое место без разборки, при условии, что поверхность передвижения должна быть ровной.

Клиновые строительные леса

Клиновые строительные леса имеют нормативную нагрузку 200-300 кг/м2.

Эти более сложные устройства. Составляющие элементы этих лесов можно зафиксировать стальными клиньями, которые вбивают молотком. Это достаточно надежные леса по сравнению с рамными и штыревыми. Максимальная высота строительных клиновых лесов около 40 м.

Хомутовые строительные леса

Хомутовые строительные леса, пожалуй, являются одним из первых типов строительных лесов. Все их конструктивные элементы соединяются при помощи поворотных и глухих хомутов. Однако они достаточно сложные в сборке.

Исходя из выше сказанного, становится понятным, что единственным видом строительных лесов, которые можно приготовить собственными руками, являются деревянные строительные леса. Не смотря на то, какие строительные леса вы выберете,не забудьте позаботиться о своей безопасности,сетка фасадная как раз будет кстати. Выполненная из полиэтилена высокой прочности онане только сделает безопасней строительные леса, но также и облагородит ихвнешний вид.

Вадим Буровой

Основным видами охот на вепря в русской традиции являлись псовая охота, охота загоном, с подхода или из засидки на жировке. Псовая охота является наиболее дорогой в плане подготовки и содержания собак, охота загоном требует правильной организации и больших человеческих ресурсов. Эти виды охот всё более переходят в разряд элитных охот. Наиболее доступный вид охоты на кабана – на жировке. Этот вид охоты также требует специальной подготовки, знания всей специфики поведения животных, местных условий, а также, оборудования подкормочных площадок и укрытия для стрелка. Самая распространённая охота на вепря – охота с вышки.

Охота на жировке с вышки

Охота на жировке требует от охотника хорошего знания местности, особенностей поведения местной популяции кабанов. Обычно, охота ведётся на искусственных прикормочных площадках, либо на известных постоянных местах жировок кабана на сельскохозяйственных полях или естественных кормовых угодьях. Такими угодьями могут являться дубравы и кедрачи с большим количеством желудей и шишек, заливные луга и заболоченные участки возле рек и озер, где достаточное количество сочных трав и кореньев. Кормиться кабан начинает в вечернее время, на искусственные, созданные человеком, прикормочные площадки он может приходить немного раньше. В естественных угодьях обычно стадо не меняет свой суточный график.

Ходовая охота небезопасна и требует наработанных навыков охоты по этому зверю. Поэтому, наиболее рациональным является охота на кабана с вышки. Эти сооружения устраиваются в местах наиболее вероятного появления зверей и по своему виду подразделяются на стационарные и мобильные. Располагаться вышки могут, как по краю кормовой площадки, на опушке леса или краю болота, так и на открытом месте. При установке на открытом месте стационарная вышка должна устанавливаться задолго до начала охот на этих площадках. Необходимо, чтобы кабаны привыкли к виду сооружения. Впрочем, данное требование актуально при оборудовании засидки различных конструкций и вариантов.

При устройстве вышки для охоты на кабана необходимо учитывать множество факторов. Возможные направления подхода зверя, направление ветра в разное время суток, направление солнечных лучей, которые могут слепить охотника, освещённость площади и места засидки. Вепрь не очень хорошо видит, стадо с молодняком производит достаточно много шума при передвижении, поэтому зверь, прежде всего, полагается на обоняние. Учитывать воздушные потоки надо в первую очередь . Можно привести несколько советов:

• на краю леса всегда существуют завихрения воздуха и их надо учитывать;
• если восходящее солнце находится за спиной охотника, то его лучи будут нагревать сначала открытое пространство перед вышкой и холодный воздух потянет от леса. При заходе солнца направление меняется на противоположное, т.е. с открытого места к опушке;
• линия дорог, просек, русла ручья являются естественными проводниками воздуха, по ним всегда «тянет» ветерком.

Необходимо чётко рассчитывать расстояние выстрела, это именно тот фактор, который вынуждает иногда ставить вышку на открытом месте. Учитывая все факторы можно найти самое оптимальное место для установки сооружения. Если есть такая возможность, то оборудуют две вышки для охоты при разных условиях.

Особенности конструкции вышки

Как уже указывалось, охотничья вышка может быть стационарная или переносная. Стационарные вышки оборудуются силами охотхозяйств и представляют собой крепкие деревянные сооружения, в которых можно не только долгое время ожидать прихода зверя, но заночевать при необходимости, переждать ненастье.

Часто это лабазы со стенами и крышей. Крыша для стационарной вышки элемент обязательный, а стены могут минимизированы в зависимости от климата. Кратко такие сооружения можно охарактеризовать несколькими параметрами, рекомендованными в специальной литературе для охотхозяйств. Оптимальная высота помоста 4 – 4,5 метров, площадь помоста не менее 1,5 х 1,5 метра, угловые опоры (столбы) традиционно устраиваются в количестве 4 штук. Угол наклона лестницы рекомендован 65˚-75˚ от горизонтали, расстояние между перекладинами 25-30 см.

Самая прочная геометрическая фигура – треугольник, самая устойчивая вертикальная конструкция – пирамида. Логично строительство вышки на трёх столбах-опорах, но в таком случае появилось бы множество других проблем, как то устройство и крепление помоста, строительство стенок или просто опоры под спину стрелка. Компромисс находится в правильном разведении опор под небольшим углом к вертикали и установка их по опорной площади, как усечённого треугольника. Перекладины на лестнице обязательно крепятся в затёсы на продольных жердях для лучшей опоры. Помост изготовляется, как из досок, так и из стёсанных брёвен. Между уложенным элементами обязательно оставляются зазоры для быстрого просыхания. На пол лабаза может быть уложена подкладка. Ведь ожидание на кабаньей охоте может продлиться несколько часов.

Как построить вышку для охоты самостоятельно?

Чаще всего вышка для охоты строится одним охотником или группой в угодьях общего пользования и выглядит скромнее. Она может представлять из себя аналог стационарной вышки, меньшей по размеру, или упрощённый вариант в виде лестницы с небольшим помостом, которая упирается в неподвижную опору, прислоняется к дереву. Такой вариант ближе к мобильному, вышка может быть перемещена в зависимости от условий.

Как построить вышку своими руками? Основные характеристики вышки сохраняются. Но есть некоторые нюансы. Индивидуальные охотники считают, что высоты помоста в 3-3,5 метра вполне достаточно, а помост может представлять собой широкую удобную лавку для сидения с упором под ноги и горизонтальной перекладиной для опоры оружия. Наиболее приемлемый вариант – установка вышки в разреженном лесу у кормовой поляны или болотца, на опушке леса рядом с полями. В этом случае выбирается взрослое дерево с широкой кроной, которая может служить и крышей от осадков и маскировкой одновременно. К нему крепится помост, могут быть использованы крупные ветви этого же дерева. Две другие опоры изготовляются из стволов диаметром не ниже 8 см в верхнем отрубе, они служат надёжной опорой для помоста в его передней части. Пренебрегать этим не стоит – вышка должна обеспечивать удобство ожидания, а широкий помост может надёжно удерживаться только таким способом.

Вышка, особенно если она строится у дерева, должна иметь все элементы хорошо подогнанными друг к другу . При раскачивании ветром, или просто шевелении человека на ней, эти элементы не должны скрипеть. Именно поэтому отдаётся предпочтение креплению болтами, а не на гвозди или скрутки. Лестница устраивается с боковой стороны, но не с фронтальной. Это обеспечивает лучший обзор и позволяет устроить опору для оружия. Если помост устраивается сидячим, то опора под ноги должна располагаться таким способом, чтобы ноги охотника не свисали, а плотно опирались в полусогнутом состоянии, предотвращая затекание. Перекладина на уровне груди для опоры оружия выполняется из двух элементов, освобождая таким образом руки.

Строительство вышки на открытом месте гораздо более трудоёмкое. Здесь на первое место выступает устойчивость конструкции. Для опор-стоек выбираются хвойные деревья диаметров в комле не менее 16 см. Конструктивные особенности уже были рассмотрены, стойки выставляются в виде пирамиды с опорой усечённым треугольником. Сама площадь выбирается в зависимости от высоты установки помоста, но расстояние между столбами должно быть больше не менее, чем на треть ширины помоста в соответствующей стороны. Способов укрепления опор в земле существует два. В первом случае низ опоры вкапывается в землю на 50-70 см, низ снабжается небольшой перекладиной, которая крепится в заруб или запил и препятствует вытаскиванию опоры из лунки. Второй способ заключается в укреплении на деревянной опоре куска металлического швеллера при помощи болтов, и затем, его вбивания в землю. Этот способ проще, но не обеспечивает жёсткого крепления опор в земле при их раскачивании.

Нестандартные способы строительства охотничьих вышек

Переносная вышка является логичным результатом желания перетаскивать вышку на другое место. Массивная деревянная лестница с лёгким сидячим помостом на верхнем её конце – готовое решение этой проблемы. При изготовлении мобильной вышки приходится поступиться некоторыми параметрами. Например, высота установки помоста вряд ли получиться более 3 метров, а ширина помоста будет достаточна просто для сидения без всяких удобств. Сама конструкция должна предусматривать жёсткое крепление помоста к вертикальным опорам при помощи раскосов и иметь опору сзади спины. Часто такая опора является продолжением этих откосов, служит опорой под локти, а опора для спины устраивается куском брезента натянутого между ними.

На рынке охотничьих товаров в последнее время появились складные мобильные вышки из алюминия. Их конструкция полностью соответствует описанию выше, но они гораздо легче и удобнее. В собранном виде могут быть возимыми в кузове автомобиля или багажнике.

Как быть если рядом с кормовой площадкой кабанов нет крупных деревьев? В этом случае в некоторых регионах охотники строят лабаз на нескольких молодых деревьях, связывая их вершинами. Без скрепления вершин не обойтись. Иначе при любом шевелении стрелка, при любом лёгком ветре конструкция будет раскачиваться и скрипеть. Стягивание вершиной производится настолько высоко, насколько это возможно. Деревья не обязательно должны переплестись вершинами, но напряжение в «куполе» должно быть. Затем между стволами на выбранной высоте крепятся поперечные перекладины, а на них укладывается помост. Далее технология аналогична описанным выше. Придержки в этом варианте таковы – деревья должны быть не менее 10 см на уровне крепления помоста, количество стволов-опор не более четырёх и не менее трёх, все крепления должны производиться в «заруб» или «запил». Остальное подскажет фантазия охотника и его плотницкие навыки.

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

И деревянные, и металлические леса имеют одинаковые элементы:

• опорные стойки;
• лестницы;
• настилы и перемычки для него;
• ограждающие перила;
• упоры;
• горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Для работы потребуется:

• брус 100х100 мм;
• доски толщиной 30 мм;
• доски сечением 100х50 мм;
• гвозди;
• молоток;
• уровень;
• рулетка;
• дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Шаг 3. Сборка рамы

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде . Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают и красят, чтобы защитить от влаги и гниения.

Видео — Строительные леса своими руками

Вот так выглядел проект. Смотровая площадка на столбе. Давайте посмотрим как он реализовался и как выглядит сейчас.

Блестящая смотровая башня из стекла и металла со смотровой площадкой в форме пончика выросла на горизонте приморского города Брайтон в Англии. Официальное открытие самой тонкой в мире смотровой башни состоялось совсем недавно.

Фото 2.

Прозванная "вертикальным пирсом" башня имеет официальное название The British Airways i360, или просто i360. Её высота составляет 162 метра, а ширина всего 3.8 метра. Смотровая платформа также функционирует как лифт, поднимая до 200 пассажиров на вершину, где они могут наслаждаться потрясающими видами города и пролива Ла-Манш. Все это делает i360 самой высокой в мире движущейся смотровой башней, а так же высочайшим сооружением Сассекса.

Фото 3.

Проект башни был разработан архитектором Марксом Барфилдом, который также разработал гигантского колесо обозрения Лондонский глаз. Смотровая платформа башни в 10 раз превышает размеры капсулы Лондонского глаза. 18-метровая смотровая площадка также содержит ресторан.

Фото 4.

Башня построена на побережье у знаменитого Восточного Пирса, отсюда и возникло прозвище "Вертикальный Пирс". Как объясняет архитектор, башня выполняет те же функции, что и пирс — открывает людям обзор окружающих красот и дает возможность посмотреть на город и море с другой точки зрения. По своему дизайну, это одна из самых необычных башен в мире.

Фото 5.

Строительство башни i360 обошлось в $56.2 миллиона, большая часть из которых была выделена местным муниципалитетом в качестве займа. Если все пойдет по плану, то на продаже билетов башня будет зарабатывать около 1 миллиона в год, не считая доходы от ресторана.

Фото 6.

Башня British Airways i360, которая откроется уже 4 августа, установила сразу два мировых рекорда: высочайшего обзорного аттракциона с движущейся смотровой платформой и самой тонкой капитальной постройки (соотношение толщины к высоте равно 1:8, толщина – 3,9 м). На обзорных экскурсиях остекленная кабина-капсула будут медленно поднимать посетителей на высоту 161 м, откуда откроется панорама радиусом почти 42 км (26 миль) – берега и отделяющего Англию от Франции Английского канала. Кабина способна вместить до 200 человек одновременно.

Фото 7.

Примечательно, что i360 появилась на месте другой достопримечательности южного побережья – Западного пирса (Пирс Брайтона был построен в 1866 году, ровно 150 лет тому назад), в разное время служившего концертным залом, театром, рестораном и кафе-чайной. В 1970-х годах постройка из чугуна и стали оказалась заброшена, а весной 2003 её окончательно разрушили пожары.

Тогда национальное агентство по охране памятников «Английское наследие» (English Heritage) постановило, что восстановить сооружение викторианской эпохи не получится: реставрация обойдётся казне чересчур дорого. Однако фонд The West Pier Trust, созданный в 1978 специально для сохранения Западного пирса, не теряет надежды когда-нибудь его воскресить. Возможно, футуристичный «гигантский леденец» смотровой вышки, появившийся сейчас на месте исторического аттракциона, поможет в этом, тем более что бывшие будки билетёров, стоявшие у входа на пирс, теперь воссозданы у подножия новой постройки и вмещают «Чайную Западного пирса» и билетную кассу.

Фото 8.

Конструкция i360, позволяющая «гулять по воздуху» (в отличие от пирса, приглашавшего публику XIX столетия «прогуляться по воде»), была спроектирована Дэвидом Марксом и Джулией Барфилд, основателями бюро Marks Barfield Architects. По всей видимости, чета архитекторов решила повторить успех другого своего детища, колеса обозрения «Лондонский глаз», открытого в столице Британии в 2000 году. Именно «Глаз» принёс супругам деньги и мировую славу.

В случае с брайтонской постройкой архитекторы рассчитывают получить доход через компанию-застройщика, основными акционерами которой они и являются. В свою очередь, бюджет города пополнится на £1 млн в год, часть из них вкупе с добровольными пожертвованиями планируется потратить на возрождение Западного пирса. Также в проекте поучаствовала авиакомпания British Airways, что отражено в названии смотровой башни.

Фото 9.

Отметим, что стоимость проекта оценивается почти в £50 млн. Билеты на посещение нового аттракциона уже в продаже: для взрослых – за £15, и от £7,50 для детей старше четырёх лет (тех, кто младше, пустят бесплатно). В дневное время длительность «полёта» составит 20 минут, а после шести вечера, когда капсула трансформируется в бар, целых полчаса.

Фото 10.

Фото 11.

Фото 12.

Фото 13.

Фото 14.

Фото 15.

Фото 16.

Фото 17.

Фото 18.

Фото 19.

Фото 20.

Фото 21.

Фото 22.

Фото 23.

Фото 24.

Фото 25.

Фото 26.

Фото 27.

Фото 28.

Фото 29.

Фото 30.

Фото 31.

Фото 32.

Фото 33.

Фото 34.

Фото 35.

Фото 36.

Фото 37.

Фото 38.

Фото 39.

Фото 40.

Фото 41.

Фото 42.

источники

Рост человека меньше высоты дома, поэтому выполнить кладку стен или отделку фасада без лесов или подмостей невозможно. Эти конструкции позволяют безопасно вести работы на высоте и дают возможность всегда иметь под рукой запас расходных материалов.

У строителей есть собственная терминология, используемая для обозначения подобных приспособлений.

Лесами они называют сооружения достаточно протяженные и высокие. Подмостями «козликами» обычно именуют невысокие переносные столы, на которых могут разместиться не более двух человек.

Если вам предстоит кладка стен, утепление, ремонт или отделка фасада, то заранее подумайте о том, какие леса или подмости потребуются для работы. Мы со своей стороны расскажем о том, как сделать строительные леса своими руками прочными и устойчивыми, сэкономив немалые деньги на их аренде.

Варианты конструкций строительных лесов

Несмотря на большое разнообразие видов строительных лесов, их конструкции содержат одинаковые по назначению элементы:

1. Вертикальные стойки (воспринимают рабочую нагрузку и передают ее на грунт).
2. Стяжки диагональные и горизонтальные (обеспечивают пространственную жесткость каркаса).
3. Перемычки (короткие боковые элементы лесов, на которые укладывается настил).
4. Настил (сбитые между собой доски, служащие рабочий площадкой для строителей).
5. Упорные укосы (предохраняют леса от опрокидывания).
6. Перила (защищают рабочих от падения).
7. Лестницы (служат для подъема и спуска с рабочих площадок).

Материалом для сборки подмостей и лесов традиционно служит древесина или металл . Деревянная конструкция дешевле стальной, но выдерживает не более двух-трех повторных сборок. После этого она годится только на дрова.

Строительные леса из металла в несколько раз дороже деревянных, но не имеют ограничений по количеству циклов использования. Они легко демонтируются и переносятся на новое место. Их конструкция позволяет по ходу работы наращивать дополнительные ярусы, увеличивая рабочую высоту.

Если в ваши планы входит строительство нескольких жилых зданий и хозпостроек, то лучше сделать самодельные леса из профильного металла. Если же высотные работы будут вестись только один раз и на одном объекте, то выгоднее собрать конструкцию из брусьев и досок.

Особенности изготовления деревянных и металлических лесов своими руками

Перед началом заготовки деталей для сборки, следует сделать схематический чертеж и проставить на нем основные размеры конструкции.

Фантазировать здесь не нужно, поскольку строительной практикой уже определены оптимальные габариты лесов:

• максимальная высота конструкции — 6 метров;
• расстояние между стойками от 2,0 до 2,5 метров;
• ширина рабочего настила – 1 метр.

Эргономикой установлено, что максимальная производительность достигается в том случае, когда руки строителя во время работы находятся на 30-40 см ниже уровня груди. Поэтому перемычки для установки первого настила нужно разместить на высоте 40-50 см от уровня земли. Это избавит вас от необходимости сколачивать низкие строительные подмости.

Крепления под настил второго уровня лучше предусмотреть на высоте 180-200 см. Третий настил ставится на уровне 360-400 см.

Если вы решили сделать конструкцию из досок, то заранее купите следующий набор пиломатериалов и крепежа:

• Для нарезки стоек и упорных раскосов – брус сечением 10х10 см или доски шириной не менее 10 см и толщиной 5 см.
• Распорки, стяжки и перила можно изготовить из обрезной доски «тридцатки».
• Для настила и перемычек, на которых он будет лежать, потребуются доски толщиной 4-5 см.

Выбирая между гвоздями и саморезами, следует помнить о том, что гвозди труднее вынимать при разборке лесов. Саморезы, напротив, быстро выкручиваются из древесины шуруповертом. Однако, они хуже гвоздей работают на излом, поскольку изготовлены из хрупкой каленой стали. Поэтому для изготовления небольших лесов можно порекомендовать использование гвоздей, а для протяженных и высоких конструкций – саморезы.

Строительные леса из досок собирают в таком порядке:

• на ровной площадке параллельно друг другу раскладывают 4 стойки из бруса или доски, обрезанных «в размер» по высоте лесов;
• стойки связывают горизонтальными перемычками, на которых будет уложен рабочий настил;
• две полученные рамы «лесенки» ставят вертикально одну против другой и соединяют их диагональными и горизонтальными стяжками;
• на горизонтальные перемычки ставят настил из досок и крепят его;
• леса фиксируют на двух боковых укосах-упорах;
• на стойки прибивают перила, приставляют и фиксируют лестницу для подъема.

Если есть необходимость в установке двух и более секций деревянных лесов, то между собой их можно связать широкими отрезками досок, набив их на соседние стойки. Для того, чтобы гвозди не раскололи короткие доски, просверлите в них отверстия перед забивкой.

Строительные леса из профильной трубы по своей конструкции схожи с деревянными. Разница между ними заключается в использовании переходников. Их применяют для наращивания «этажности» металлической конструкции.

Набор заготовок для сборки одной секции включает следующие элементы:

1. Профильную трубу 30х30 или 40х40 мм для стоек и перемычек (4 отрезка по 1,5 м и 4 отрезка по 1 метру).
2. Тонкостенную круглую трубу диаметром 20 мм (4 отрезка по 2 метра для диагональных стяжек).
3. Профильную трубу 25х25 мм или 35х35 мм (8 отрезков по 10 см для изготовления переходников и подпятников). Для изготовления перил можно взять такую же трубу – 1 отрезок длиной 2 метра.
4. Стальные пластины 10х10 см толщиной 2-3 мм (4 штуки) для подпятников;
5. 10 болтов с гайками и шайбами для соединения диагональных стяжек между собой и крепления их к стойкам каркаса.

Сборка одноуровневой секции металлических лесов состоит из нескольких операций:

• к сборочному щиту (лист OSB) струбцинами жестко фиксируют стойки лесов (высокая точность при работе с металлом — очень важный фактор);
• к стойкам приваривают горизонтальные перемычки;
• в верхние торцы стоек на 5 см заводят переходники из обрезков труб и фиксируют их сваркой;
• сняв со сборочного щита стойки с перемычками, их переворачивают на 90 градусов и в таком положении снова фиксируют к щиту струбцинами;
• концы и середину тонкостенных труб, предназначенных для диагональных растяжек, расплющивают молотком и сверлят в них отверстия под болты;
• затянув болтом две диагональные стяжки посередине, их накладывают на стойки и размечают места для сверления отверстий;
• стяжки фиксируют к стойкам болтами и затягивают гайками;
• на стойках и перилах сверлят отверстия под болтовые соединения;
• к отрезкам труб приваривают пластины (подпятники);
• собранную конструкцию ставят вертикально и вводят в нижние концы труб подпятники;
• на боковые перемычки укладывают настил из доски «сороковки».

Полезный совет: для исключения продольного смещения настила к его нижней части в месте контакта с перемычками нужно прикрутить стальные уголки 30х30 мм.

Диагональные стяжки нужно крепить на одной боковине лесов, а горизонтальные на другой, чтобы при сборке они не мешали друг другу.

Если монтаж строительных лесов выполняется с наращиванием секции третьего яруса (4,5 метра), то в ее стойках нужно сделать отверстия для крепления профильной трубы упорного укоса, предохраняющего конструкцию от падения.

В нижней и верхней части стоек каждой секции необходимо просверлить отверстия под болтовые соединения с другими секциями (при наращивании строительных лесов в длину).
