Как самому сделать небольшой инкубатор. Как сделать инкубатор своими руками: чертежи и описание Сделать инкубатор для куриных яиц

Как своими руками сделать инкубатор из подручных материалов? Это один из самых популярных запросов в поисковых браузерах. Самодельный инкубатор имеет смысл делать при отсутствии наседки. Кроме того, многие заводчики кур не хотят тратить деньги на приобретение заводских моделей и прекрасно обходятся своими силами.

Инкубатор для яиц очень прост в изготовлении, для этого вам понадобятся чертежи с размерами и схема сборки. Ну и конечно строительные материалы. Специальных знаний и навыков не требуется. В этой статье мы расскажем вам, как сделать самодельный инкубатор без особых хлопот.

Инкубатор из картонной коробки

Это самый простой вариант изготовления инкубатора своими руками . Несмотря на простоту конструкции, перед началом работ рекомендуется сделать чертежи будущего приспособления. Схема работ выглядит следующим образом.

В качестве основы можно использовать коробку из картона, пластика или дерева. Размеры здесь принципиального значения не имеют, главное чтобы в такой самодельный инкубатор входило необходимое вам количество яиц. Утеплить конструкцию можно вставками из пенопласта.

В нижней части конструкции необходимо проделать несколько отверстий. Они нужны для вентиляции.

Дверцу лучше всего делать в передней части будущего инкубатора. Это обеспечит удобную закладку и извлечение яиц. Дверцу обычно делают 40*40 сантиметров. Края должны плотно прилегать к стенкам коробки, иначе из инкубатора будет уходить тепло.

В верхней части коробки делают три отверстия, через которые пропускают электрическую проводку. Для такого варианта инкубатора вам понадобятся три лампы, мощностью по 25 Ватт.

Помните, что лампы не должны находиться ближе чем 15 сантиметров от поверхности заложенных яиц.

Теперь можно приступать к изготовлению лотков. Бортики можно сделать из струганных дощечек, их высота не должна превышать 70 миллиметров. Длину определяйте самостоятельно, этот параметр зависит от размеров коробки. Дно лотков должно быть забрано металлической сеткой.

Для контроля за температурным режимом, понадобится . Его придётся приобретать в магазине, но цена на такие устройства обычно невысока, поэтому ущерба домашнему бюджету это не нанесёт.

После сборки, все щели необходимо тщательно промазать герметиком. Самодельный инкубатор в домашних условиях готов.

Такую конструкцию своими руками можно изготовить за 2–3 часа и в нём без проблем можно разместить около 60–70 яиц. Для небольшого домашнего хозяйства этого более чем достаточно. Но есть и более сложные модели. Некоторые фермеры изготавливают своими руками даже .

Если в вашем хозяйстве имеется старый холодильник, не стоит торопиться отправлять его на свалку. Благодаря своей конструкции, холодильник идеально подходит для того, чтобы изготовить приспособление для выведения яиц своими руками. Для более быстрого монтажа конструкции, рекомендуется заготовить чертежи, но можно обойтись и без них. Схема, как сделать инкубатор из холодильника выглядит следующим образом.

В потолке необходимо проделать четыре отверстия для электрических лампочек. Если холодильник большой, то в полу холодильника можно установить две дополнительные электрические лампы. Для полноценного прогрева лучше использовать электрические лампы, мощностью не менее 100 Ватт.

В дверце холодильника рекомендуется прорезать небольшое окошко. Оно нужно для визуального наблюдения за яйцами. В прорезанное отверстие вставляют стекло, щели промазывают герметиком. Для красоты можно установить вокруг окошка деревянный обналичник.

Морозильная камера вам не понадобится, поэтому можно её демонтировать и выбросить. Для поддержания оптимального температурного режима, внутренние поверхности необходимо утеплить вставками из пенопласта.

Имеющиеся полки можно переоборудовать в лотки для яиц. Но лучше приобрести уже готовые лотки, оснащённые функцией автоматического переворота.

Инкубатор из холодильника легко оснастить дополнительным оборудованием. Например, установить автоматический терморегулятор для инкубатора и блок, отвечающий за своевременный переворот яиц. Тогда у вас получится вполне современное и технологичное устройство.

В качестве источника бесперебойного питания, можно использовать обыкновенный компьютерный блок. Для поддерживания необходимой влажности, на нижней полке можно установить лоток с водой.

Если в хозяйстве не нашлось старого холодильника, а вам нравятся инкубаторы автоматические, то можно попробовать сделать его своими руками по другой схеме.

Инкубатор деревянный с электронным управлением

Для изготовления такой конструкции обязательно заготовить чертежи, на которых должна быть отмечена схема электрической проводки. Сделать инкубатор своими руками можно так.

Корпус конструкции делается из деревянного каркаса, который обшивают листами фанеры. Для большего тепла, стенки можно сделать двойными, свободное пространство между ним можно заполнить вставками из пенопласта.

Вверху камеры закрепляют ось, которая необходима для вращения лотков. Сам лоток для яиц делают из небольших досок. Рекомендуемые размеры лотка: длина 400, ширина 250 и высота 50 миллиметров. Нижняя часть лотка затягивается металлической сеткой мелкого сечения.

Для обогрева вам понадобится 4 лампы накаливания мощностью 25 Ватт. В верхней крышке необходимо просверлить 8 небольших отверстий, в полу 10. Воздух заходит в инкубатор через низ, нагревается электрическими лампами и выходит через прорезанные в верхней крышке отверстия.

Контроль за температурным режимом, осуществляется при помощи специальных датчиков. Уровень влажности помогает поддерживать установленная под лотками с яйцами ванночка с водой. Для того чтобы увеличить испарения, в воду можно опустить кусочек ткани.

Многоярусный инкубатор

Если ваши несушки обладают хорошей продуктивностью, имеет смысл сконструировать инкубатор, состоящий из нескольких ярусов. Конструкция довольно сложная, поэтому заготовленные заранее чертежи помогут облегчить процесс монтажа. Схема сборки выглядит следующим образом.

Корпус можно сделать из фанерных листов, как и в предыдущем случае. Дверь устанавливается с тыльной стороны и должна быть выполнена в виде снимающейся пластины.

Внутреннее пространство инкубатора необходимо разграничить на три секции. Боковые отсеки должны быть больше чем среднее отделение. Между потолком и боковыми перегородками должен остаться небольшой зазор примерно 50 миллиметров.

Лотки для выведения яиц должны быть расположены в боковых секциях. В каждом можно установить по три лотка. Для одновременного переворачивания лотков, понадобится ручка. Своя для каждого отделения. Если позволяют финансы, лучше отдать предпочтение уже готовым лоткам, которые переворачиваются в автоматическом режиме.

В среднем отделении устанавливаются нагревательные элементы и терморегулятор.
Дверцу можно сделать общей. Но лучше оборудовать каждый отсек своей дверью.

Как видите, сделать инкубатор своими руками в домашних условиях просто. Достаточно проявить немного фантазии. Мы предложили вам несколько вариантов, как сделать инкубатор. Вы можете воспользоваться одной из предложенных моделей или взять их за основу и придумать свою удобную и практичную конструкцию.

Сделать инкубатор своими руками очень просто и под силу даже не очень опытным птицеводам.

Самодельные инкубаторы имеют множество плюсов – низкая стоимость, надежность и простота, возможность сделать конструкцию на большое количество яиц.

Существует огромное множество вариантов самодельных устройств. Иногда для их создания используют самые неожиданные материалы – холодильники, ведра и даже тазики.

В статье рассмотрено, как сделать инкубатор правильно в домашних условиях.

Виды и чертежи устройств

Большинство заводчиков выводят птенцов дома. Далеко не всегда есть наседка, готовая высиживать птиц. К тому же часто нужно получить молодняк в определенные сроки.

Как утверждают опытные заводчики птиц, простой выводной домашний инкубатор иногда может давать до 90% вывода птиц.

Некоторые фирмы производители предлагают приобрести наборы для изготовления домашних инкубаторов.

Но рычажный переворот лотка сложно собрать человеку, не обладающему специальными навыками.

Но если у вас есть соответствующая или необходимые чертежи, то вы сможете сделать инкубатор своими руками без особых проблем даже у себя дома.

Если вы хотите разобраться в том, как сделать инкубатор, вначале нужно выполнить чертежи вашего будущего устройства.

Самодельный домашний инкубатор может быть сделан из различных подручных материалов – деревянных обрезков, старого холодильника или даже из коробки.

Важно позаботиться о хорошей теплоизоляции вашего устройства. На современном рынке представлен большой выбор теплоизолирующих материалов – пенопласт, минвата и многое другое.

Обогрев инкубатора производится с помощью обычных ламп накаливания мощностью 25-40 Вт. Для небольшого устройства хватит 4 лампы. Можно также обогревать инкубаторы электрическими ТЭНами.

Если вы используете лампы, то яйца должны располагаться на расстоянии не меньше 25 см от нагревательного элемента.

Если воздух нагревает нихромовая проволока, то яйца могут быть на расстоянии 10 см от нее. Очень важно не допускать сквозняков, иначе цыплята могут так и не вылупиться.

Из картонной коробки

Самый простой вариант такого устройства для дома можно соорудить из обычной картонной коробки.
Следует приготовить коробку размером примерно 50 на 50 на 50 см.

Внутри обклейте ее бумагой и войлоком в несколько слоев. Вверху сделайте окошко, через которое вы будете следить за процессом.

Для проводов проделайте небольшие отверстия, через которые вы подключите электролампы 25 Вт. Лампы устанавливают на 15 см выше яиц.

Отверстия вокруг проводов заделайте ватой, чтобы важное для будущих птиц тепло не уходило.

Лотки можно сбить из деревянных реек, на стенках коробки также прикрепите рейки, на которые будут крепиться лотки.

Для того, чтобы теплый воздух равномерно распределялся по всей коробке, нужно также установить вентилятор.

Можно использовать вентилятор от поломанного компьютера. Чтобы повысить влажность внутри инкубатора, внизу поставьте небольшую емкость с водой.

Устанавливать такой инкубатор нужно не на пол, а на деревянные бруски, на высоте 15-20 см от пола в таком месте вашего дома, где нет сквозняков.

Из миски или тазика

Такие самодельные устройства для дома отлично подойдут в том случае, если бывают перебои с электричеством.

Для его изготовления вам понадобятся две миски или похожие емкости одинакового размера, желательно чтобы они были металлическими.

Такие круглые емкости будут прогреваться равномерно, а значит и яйца тоже.

Миски ставят одна на другую так, чтобы внутри образовалась полость. С одной стороны — их нужно скрепить между собой мебельными навесами или другим удобным для вас способом.

Таким образом вы получите открывающуюся крышку.

В верхней миске по центру повесьте патрон. Можете прикрепить ее на кронштейне с помощью клея или силикона. Так ваша миска останется целой.

Лучше, конечно, сделать отверстие и вставить в него патрон, но в таком случае вы больше не сможете использовать миску по ее прямому назначению.

В глубокой емкости лампу можно установить горизонтально, а в больших тазах установите несколько лампочек (подберите их количество путем проб).

В нижнюю миску следует насыпать 1,5-2 см песка, потом положить фольгу, а сверху настелить солому или сено.

В фольге проделайте несколько небольших дырочек, чтобы из него испарялась влага. Установить всю конструкцию нужно там, где у вас дома держится примерно одинаковая температура.

Когда вы собрали свое устройство, прогрейте его, а в центр положите градусник на той высоте, где будут лежать яйца.

Время от времени в просохший песок следует добавлять воду. Песок не только увлажняет воздух в инкубаторе, но и служит аккумулятором тепла.

Если свет у вас дома выключат, то вы можете поставить инкубатор в кастрюлю с теплой водой и накрыть одеялом. Так вы сможете не бояться за сохранность своих яиц.

Можно также поставить инкубатор у батареи, а летом – вынести на солнце. Каждый день обрызгивайте яйца водой и переворачивайте их на 180°.

Делаем инкубатор с применением пенопласта

Каркас инкубатора для яиц из пенопласта делают из деревянных брусков, а внутри и снаружи обшивают его фанерой.

В полость между слоями фанеры вставляют листы пенопласта. Некоторые птицеводы оббивают деревянный каркас жестью, а внутри утепляют инкубатор слоем пенопласта.

Через верхнюю стенку конструкции из пенопласта вставлена ось, на которую прикреплен лоток для яиц. Ручка оси выводится наружу, и с ее помощью происходит переворот яиц.

Лотки следует изготавливать из плотной сетки с ячейками 2 на 5 см. Термометр установите так, чтобы его шкала выглядывала наружу. На дне корпуса устанавливают 4 лампы по 25 Вт каждая.

Каждую лампу нужно накрыть металлическим листом толщиной 1 мм. Для этого поставьте вокруг лампы 2 кирпича и на них положите металл.

Между лампами установите жестяные ванночки для воды.

Нескольким отрезкам медной проволоки придайте П-образный изгиб и прикрепите на ванночки, а сверху покройте их отрезками ткани – это поможет увеличить площадь испарения.

В верхней и нижней стенке инкубатора проделайте около 10 отверстий, через которые будет происходить движение свежего и увлажненного воздуха.

Из холодильника

Очень часто заводчики, чтобы построить инкубатор для яиц дома, используют старые холодильники. По сути это уже готовый домашний инкубатор, который следует только немножко доработать для удобства процесса.

Морозильная камера из холодильника удаляется. На ее месте размещают 4 лампы по 100 Вт. В двери холодильника нужно вырезать небольшое окошко для того, чтобы контролировать процесс инкубации.

Внизу также устанавливают одну лампу мощностью 25 Вт.

Над ней крепят стеклянную или жестяную перегородку, на которую ставят лоток с водой и отрезок мокрой ткани для увеличения количества испарений.

Еще выше ставят лоток для яиц, на этом же уровне закрепляют контрольный термометр. Это самая простая схема инкубатора из холодильника. Но есть и более сложные варианты.

Можно сделать устройство, с возможностью осуществлять переворот яиц в процессе. Вначале сделайте корпус жестче.

Для этого на боковых стенках прикрепляют доски, которые снизу соединены брусками. В досках проделайте углубления, в которые вставляют подшипники, благодаря которым будет проводиться переворот яиц.

После этого устанавливают рамки или лотки для яиц, к рамкам крепится трос, с помощью которого осуществляется переворот лотков. Конец троса выводится наружу и закрепляется на двигателе.

Чтобы переворот осуществлялся правильно, следует заранее подготовить чертежи устройства и обсудить их с профессионалом.

В заднюю стенку встраивают вентилятор.

В холодильниках есть желоб, по которому отводится вода, его следует установить в обратном направлении и подавать через него воду вентилятору, когда цыплята начинают выводиться.

Автоматические инкубаторы

Чтобы добиться максимальной производительности, яйца должны находиться в определенных условиях.

Самое важное – это вовремя выполнять переворот яиц и поддерживать необходимый температурный режим, колебания которого должны быть в пределах полуградуса.

Это довольно сложно, поэтому некоторые птицеводы используют самодельные автоматические устройства с терморегулятором.

В роли терморегулятора могут выступать биметаллические пластины, барометрические датчики и электроконтакторы.

Готовые терморегуляторы можно без труда приобрести в магазинах или сделать самому.

Кроме терморегуляции автоматика отвечает также за переворот лотков. Для этого вам потребуется устройство Мечта-12 имеющее напряжение питания 12 В.

Требуется также установить регулятор влажности. Для обеспечения питания можно использовать компьютерные блоки.

Лотки для автоматических инкубаторов лучше купить в магазине.

Лампочки соединяют последовательно по 2 штуки – 2 вверху и 4 внизу. Внизу инкубатора установите ванночки с водой, а сверху – инкубатор.

Когда ваш инкубатор готов, следует протестировать его работу в течении двух-трех суток.

Установите нужную температуру и попробуйте поддерживать ее на протяжении всего времени. Особенно важно, чтобы яйца не подвергались перегреву.

Если яйца пробудут при температуре 41° в течении хотя бы 10 минут, то зародыши погибнут. Перевороты лотков следует обязательно осуществлять 2-3 раза в сутки.

Чтобы добиться максимального вывода цыплят, нужно уделить много внимания отбору и хранению яиц в специальных условиях. Хранить яйца нужно лежа.

Многие птицеводы выводят птенцов от гусей до перепелов при помощи инкубатора — промышленного или изготовленного своими руками.

Необходимость в домашнем инкубаторе продиктована в первую очередь тем, что не всегда может быть в наличии нужная наседка, да и молодняк необходимо вырастить в четко запланированные сроки.

Подборка фото

Точно осуществить закладку яиц, «высиживание», и произведение потомства в виде птенцов, можно только при наличии в домашнем хозяйстве полезного прибора - инкубатора.

Чертежи и описание

Каркас данного инкубатора сделан из деревянных брусков и обшит с наружной и внутренней сторон фанерой. Пенопласт используется в качестве теплоизоляции.

Под верхом потолка камеры посередине проходит ось, на которой плотно закреплен специальный лоток для яиц. На оси с помощью металлического штырька, который выведен через верхнюю панель, осуществляются повороты лотка с яйцами.

Лоток (25*40 см, высота 5 см) изготовлен из прочной металлической сетки, ячейки которой имеют размеры 2*5 см и с толщиной проволоки около 2 мм, снизу лоток обтянут мелкой капроновой сеткой. Укладывают яйца вертикально, вверх тупым концом.

Над лотком для яиц строго по оси устанавливается термометр контроля так, чтобы при осуществлении поворотов лотка он никаким образом не касался яиц. Шкала температурных показаний выведена наружу через верхнюю панель.

Установленные на дне корпуса четыре лампы (мощностью по 25 Вт) служат нагревательным элементом. Каждая пара ламп укрыта металлическим листиком в 1 мм толщиной, которые укладываются на два красных кирпича.

Для поддержания нужной влажности устанавливаются ванночки для воды размерами 10*20*5 см, которые изготовлены из жести. К ним припаяны П-образные ленты из медной проволоки, на которые вешается ткань, что увеличивает поверхность испарения.

В потолке камеры просверлено 8-10 отверстий диаметром 20-30 мм, в нижней части - 10-12 таких отверстий. Эта система позволяет поступать свежему воздуху, увлажнять от высыхающего куска ткани.

Из старого холодильника

Чаще всего для изготовления инкубатора применяют старый ненужный холодильник. Это уже готовая утепленная камера, останется лишь установить мелкие детали - и можно заниматься разведением молодняка птицы.

На рисунке показан инкубатор в общем виде. Для того, чтобы придать жесткость, к самому корпусу прикрепляют две доски. Снизу они соединяются брусами и прикручиваются шурупами.

В доске делают углубление под фланцы. В центр запрессовывается подшипник, а для предупреждения смещения оси вставляется втулка с резьбой, которая крепится к оси длинным шурупом.

Все рамки состоят из двух полурамок с выступами, которые необходимы, чтобы удержать лотки в положениях углов поворота. В верхние отверстия заправляется трос, который крепится на двигателе.

Внутри корпус холодильника обшит утеплителем, как правило, это стекловолокно, значит, во все вентиляционные дырки нужно вставлять коски пластмассовой трубы.

В холодильниках имеется желоб для оттока воды, для инкубатора его устанавливают в обратном направлении, наоборот, для подачи воды лопастям вентилятора при выводе цыплят.

Из пенопласта

Такие инкубаторы изготавливаются из деревянных брусков, которые оббиваются снаружи листом жести, а внутри устилаются слоем пенопласта или любым изоляционным и теплоотражающим материалом, начинка инкубатора очень сходна с промышленным.

Автоматическая система подогрева

Крайне важно правильно расположить нагревательные элементы в инкубаторе без вентилятора. В разных самодельных инкубаторах их располагают по-разному: под яйцами, над яйцами, сверху, сбоку или вовсе по периметру.

Расстояние от яиц до нагревательного элемента напрямую зависит от вида нагревателя. Например, если используются лампочки, то расстояние должно быть не менее 25 см, а если в качестве элемента нагрева выбрать нихромовую проволоку, то достаточно 10 см. Нельзя допускать сквозняков, иначе весь выводок погибнет.

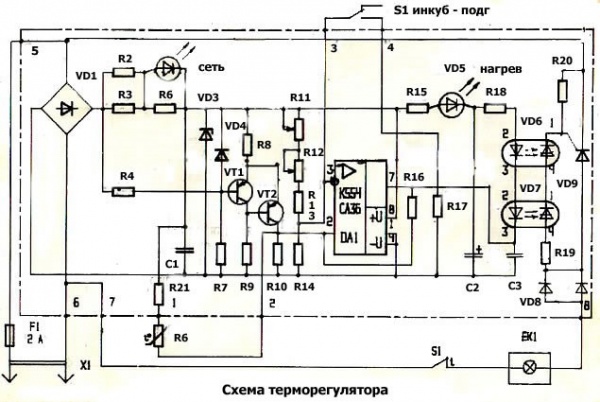

Терморегулятор и электрическая схема устройства

Для развития зародыша внутри яйца необходимо соблюдать определенный необходимый температурный режим, который нужно выдержать с абсолютной погрешностью в полградуса.

Данная погрешность складывается из разницы температур по поверхности лотка с инкубационными яйцами и погрешности поддержки температуры прибором терморегулятором.

Можно в качестве регулятора тепла использовать биметаллические пластины, электроконтакторы, барометрические датчики.

Сравнительное описание самодельных терморегуляторов

У каждого Самоделкина есть выбор — какой терморегулятор приспособить к своему инкубатору. Но необходимо помнить, что все эти устройства достаточно пожароопасны. Можно, кстати, приобрести готовый терморегулятор.

Контроль влажности

Контролируют влажность в инкубаторе при помощи прибора психрометр , который можно без труда и особых материальных затрат приобрести в ветеринарных аптеках или хозяйственных магазинах.

Или, как альтернатива, изготовить самостоятельно из двух термометров, которые закрепляют на одной доске. Носовую часть одного термометра следует обмотать 3-4 слоями стерильного медицинского бинта, другой конец опускают в емкость с дистиллированной водой. Второй термометр остается сухим. По разности показаний термометров определяют влажность в инкубаторе.

Режимы

Непосредственно перед началом инкубации нужно в течение 3 суток проверить на надежность систему инкубатора и попробовать установить необходимую для процесса температуру.

Особенно важно, чтобы не осуществлялось перегрева: если в течение 10 минут зародыш будет при температуре 41 градус, он погибнет.

В промышленно изготовленных инкубаторах яйца ворочают каждые 2 часа, но достаточно и 3 переворотов в сутки. Поворачивать яйца необходимо, так как существует разница температур яйца примерно в 2 градуса на разных сторонах.

Отбраковка яиц

Для болеет высокого процента выводимости огромное значение имеет предварительный сбор и правильные условия хранения яиц.

Хранят яйца для выводка в горизонтальном положении, переворачивая их периодически, при температуре не выше 12 градусов и влажности не более 80%.

Отбраковываются яйца с поврежденной, тонкой или шершавой поверхностью, неправильной формы. При помощи прибора овоскопа отлаживают яйца с двумя желтками, с большой камерой из воздуха.

Яйца перед выкладкой в инкубатор ни в коем случае нельзя мыть , потому что при этом повреждается пленка над скорлупой, которая обладает определенными свойствами. Слишком большие яйца также не пригодны для инкубации.

Контроль процесса инкубации начинают после 5 дней нахождения яиц в инкубаторе. Применяют для этого все тот же овоскоп .

Различия в температурных режимах для разных видов птицы

У разных птиц разный период и температура инкубации. Рассмотрим некоторые виды птиц:

1. Куры : в 1-2 день температура 39 градусов, 3-18 - 38,5 градусов, 19-21 - 37,5 градусов.
2. Утки : в 1-12 день температура 37,7 градусов, 13-24 - 37,4 градуса, 25-28 - 37,2 градуса.
3. Индоутки : в 1-30 день температура 37,5 градусов.
4. Гуси : в 1-28 день 37,5 градусов.
5. Индейки : в 1-25 день 37,5 градусов, в 25-28 день - 37,2 градуса.
6. Перепела : в 1-17 день 37,5 градусов.

Первый день вылупившихся птенцов

В первые сутки вывода, цыплят расселяют по картонным коробкам, на дно которых кладут газету. Поскольку цыплята привыкли к теплу, некоторое время им нужно создавать такие же условия. При необходимости в коробку ставят настольную лампу.

Подстилка из ткани не используется потому, что цыплята легко в ней запутываются. В первые дни жизни молодняк кормят сваренным вкрутую яйцом из расчета половина яйца на одну голову в сутки.

Кроме еды, цыплята нуждаются постоянно в чистой теплой воде. Начиная с третьего дня вводят разваренное пшено, творог, сухари.

Видео

Как сделать простой инкубатор из старого холодильника опишет Владимир Кальченко.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter .

В рыночной экономике каждый человек — хозяин своего благосостояния. Сейчас любой может вести достойную жизнь, ведь возможностей для заработка более чем достаточно, к примеру, можно самому сделать инкубатор для яиц. Это позволит вам создать небольшую ферму, которая в будущем станет источником дохода.

После того как вы сделаете инкубатор для яиц своими руками, у вас появится возможность не только дополнительно зарабатывать, но и обеспечивать своё домашнее хозяйство. Тем не менее чтобы это стало реальностью — необходимо максимально ответственно подойти к созданию данного устройства. Ведь от того, насколько оно правильно будет работать — зависит успех всей задумки.

Сама конструкция инкубатора для яиц не является особенно сложной. Если вы уже давно занимаетесь выведением домашней птицы, то знаете, что цыплёнок может вылупиться даже при свете обычно лампы. Тем не менее, стоит вам задать слишком низкую температуру, и ничего не произойдёт. Повышенный температурный режим также не приведёт ни к чему хорошему.

Поэтому перед тем как сделать инкубатор самому не помешает досконально изучить все чертежи, а самое главное понять, как работает терморегулятор. После чего вам останется выбрать подходящий режим и загрузить лоток.

Конечно же, вы можете просто купить инкубатор для яиц, но цена устройства для столь простой конструкции действительно слишком высока. Намного практичнее и дешевле сделать всё самому.

Требования к конструкции инкубатора

Существует множество разнообразных чертежей инкубатора для яиц, которые можно воплотить в жизнь своими руками. Тем не менее чтобы всё прошло как нужно и построенное вами устройство могло достойно выполнять свои функции, необходимо выполнение следующих условий:

1. Вы должны ориентироваться не только на температуру яиц, но и на количество градусов вокруг будущего цыплёнка. Согласно установленным в сельском хозяйстве нормам температура в двух сантиметрах от яйца должна быть в диапазоне от 37,3 до 38,6.
2. Чтобы цыплёнок вылупился вам нельзя использовать яйца, которые хранятся уже более 10 дней.
3. Важно следить за влажностью в инкубаторе. Перед наклёвом она должна составлять не менее 40%. В процессе выведения данный показатель увеличивается до 80%. Если вы всё сделаете правильно, то сами сможете вывести здоровых и крепких цыплят. Непосредственно перед выводком влажность нужно будет немного понизить.
4. Яйца в инкубаторе, который вы сделаете сами, должны находиться только вертикально. Причём острый конец всегда направляется вниз.
5. В процессе инкубации все лотки должны быть наклонены влево.
6. Яйца нужно переворачивать не реже чем три раза в сутки. Перед выводком к ним нельзя прикасаться.
7. Когда вы сами сделайте инкубатор, позаботьтесь о вентиляции. Нужно сделать так, чтобы движение воздуха выравнивало влажность и температуру. Скорости в 5—6 метров для этой задачи будет более чем достаточно.

Перед тем как сделать инкубатор своими руками посмотрите видео, представленное ниже. Несмотря на кажущуюся примитивность инкубатор отлично работает и позволяет выводить цыплят в домашних условиях.

Чертежи для инкубатора

Чтобы сделать самому по-настоящему качественный инкубатор необходимо подойти к этому делу с максимальной ответственностью. Для начала изучите чертежи, без них сделать хороший проект точно не получится.

В проектной документации должна быть информация, включающая схему терморегулирования. Здесь должно быть указано, где располагаются нагревательные элементы. Тогда вы сможете сами сделать инкубатор, который долгие годы будет вам служить, позволяя выводить цыплят.

Вам самому придётся изучить механизм поворота конструкции, нужно выбрать такой, который одновременно обеспечит стабильную работу и в то же время будет довольно простым в изготовлении.

Важно ! Когда вы сами будет создавать конструкцию, учтите возможность закладывания в ячейки яиц разных размеров. Это позволит в будущем расширить домашнее хозяйство с минимальными затратами.

Дело в том, что рынок очень гибок. В одно время популярностью может пользовать куриное мясо, завтра же все начнут спрашивать гусятину. Послезавтра вновь появится мода на перепелиные яйца.

В чертеже вы должны учесть механизмы контроля температуры. Вентилятор должен быть установлен именно там, где от него будет больше всего пользы. К тому же не помешает подумать об альтернативном источнике света. Даже небольшой временной промежуток без подогрева может вызвать неправильное развитие цыплят.

Исходя из всего вышеперечисленного, выбирая чертёж будущей конструкции или делая его самостоятельно, лучше всего ориентироваться на следующие параметры:

1. Ёмкость инкубатора лучше всего делать средней. Во-первых, это позволит вам размещать в ней порядка 100 яиц, а во-вторых, вы всегда можете заполнить больше ячеек, запас не помешает.
2. Оптимальной считается конструкция на 108 ячеек. Размер каждой должен быть 45 мм (диаметр). При этом высота не может быть менее 65 мм. Также в конструкции должна быть предусмотрена возможность замены внутренней решётки. Тогда вы сами сможете в любое время менять её, переориентируя устройство на другие яйца.
3. В качестве нагревательных элементов лучше всего установить 6 ламп. Четыре из них должны быть мощность в 100 Вт, а две по 60. Новые светодиодные или люминесцентные осветительные элементы, которые не греются лучше не использовать. Схема последовательного подключения, следующая 4 и 2.
4. Термодатчик должен иметь сопротивление в 1,8 К.

Скорость переворота лучше всего установить на один час. Это позволит добиться наибольшего эффекта при работе всей системы.

Делаем инкубатор своими руками

Корпус

В большинстве случаев, люди, которые сами хотят сделать инкубатор для яиц своими руками, в качестве начальной заготовки используют именно холодильник. Дело в том, что его конструкция идеально подходит для этой задачи. К тому же финансовые затраты при таком варианте буду минимальными.

Итак, если вас интересует, как самому сделать инкубатора дома, начните с поиска старого холодильника. Именно с этого пункта начнётся воплощение в жизнь данного проекта.

В первую очередь, чтобы самому сделать качественный и долговечный инкубатор избавьтесь от морозильной камеры. Также понадобится избавиться от всего остального встроенного оборудования. К счастью, всё это вы легко сможете сделать сами. Для дальнейшего воплощения в жизнь проекта вам понадобится контактор-реле КР-6 и термометр с электрическими контактами.

Внимание ! Катушка в устройстве должна иметь такое сопротивление, которое ограничит мощность до 1 Вт.

После того, как подберёте все эти устройства, то сможете осуществить подключение электросети сами без каких-либо сложностей. Питание должно осуществляться от сети с напряжением в 220 в.

Режим работы

Вначале включаются первые четыре лампы. Их задача поднять температуру до 38 градусов. После этого вам нужно будет замкнуть контакты термометра. В результате этого действия катушка КР получит питание. Дополнительно размыкается контакт КР2. Как только температура снижается, процесс активируется вновь.

Как видите сделать качественный инкубатор самому довольно-таки просто. Главное правильно настроить температурный режим, позаботиться о системе переворачивания и так далее.

Равномерный подогрев обеспечивает лампа Л5. Мало того, она нужна чтобы обеспечить нужную влажность. Мало того её, наличие снижает нагрузку на контактор реле. Поэтому обязательно установите ей. К счастью это легко можно сделать самому.

Внимание ! После того как воздух внутри инкубатора нагреется до нужно температуры нужно будут отключить 2 лампы. Без автоматики вам придётся сделать это самому.

Расчётная мощность инкубатора, который вы должны сделать будет 40 Вт. Это если без вентиляции и поворотного механизма. Их можно исключить из конструкции для большей экономии, но, чтобы результат был удовлетворительным, предварительно нужно позаботиться о создании естественной циркуляции воздуха внутри. В этом вам помогу вытяжки.

Если вы хотите отказаться от поворотного механизма в конструкции инкубатора, в который будут класться яйца, придётся поворачивать ячейки самому. Это нужно делать не менее 3-4 раз и только в дневное время суток. Тем не менее скорость созревание при таком подходе значительно упадёт.

Внимание ! В качестве ячеек для яиц лучше всего использовать обычные лотки.

На девятый день в инкубаторе нужно будет самому понизить температуру до 37,5 градусов по Цельсию, на 19 до 37. Если вы не хотите тратить деньги на бесперебойный источник питания, то поставьте внутрь несколько бутылок с горячей водой. Этого должно быть более чем достаточно, чтобы поддержать нужную температуру.

Создаём автоматическую систему регулировки температуры

Нагревательные элементы в инкубаторе, который вы делаете сами, можно располагать не только над лотком, но и сбоку, и даже под ним. Многие эксперты сходятся во мнении, что лучшим вариантом будет самому разместить лампы по всем периметру. Это обеспечит наиболее равномерный обогрев.

Внимание ! Расстояние между лампочками не может быть меньше 25 см.

Некоторые птицеводы идут на хитрости они покупают нихромовую проволоку. Это довольно мощный нагревательный элемент, который даёт возможность сократить расстояние между источниками тепла до 10 см.

Есть три типа терморегуляторов, которые обеспечивают правильный температурный режим внутри инкубатора, который вы сделаете из бывшего когда-то холодильника своими руками:

• Электроконтактор. По факту — это обычный термометр, внутри которого есть ртуть. Только в трубочку впаян специальный электрод. При нагревании ртуть поднимается вверх. В результате электрическая цепь замыкается. После чего инкубатор отключается.
• Биметаллическая пластина также может обеспечить равномерный нагрев в ваше отсутствие. К сожалению, после того как вы сделаете инкубатор для яиц своими руками именно с данным устройством, надёжность работы системы уменьшится в несколько раз. Принцип работы пластины довольно прост. При достижении определённой температуры она выгибается, касаясь электрода. В результате цепь замыкается.
• Барометрический датчик. Представьте себе цилиндр, который сделан из гибкого металла, ёмкость которого заполнена эфиром. При нагревании внутри образуется излишнее давление, благодаря чему замыкается цепь.

Если вы думаете, как сделать инкубатор для яиц своими руками, подумайте об автоматическом терморегуляторе. Безусловно, его установка займёт больше времени, да и деньги на покупку ещё нужны. Тем не менее это обеспечит практически полную автономность.

Что собой представляет инкубатор для перепелиных яиц

Стоит признать, что перепелиные яйца желательно выгревать в особых условиях. Во-первых, в качестве нагревательного элемента в инкубаторе, который вы сделаете сами, нужно использовать бак с водой. Он обеспечит достаточный нагрев.

Бак лучше всего изготовить из железа. Толщина стенок составит около 4 мм. Не забудьте тщательно пропаять швы. Высота верхних патрубков должна быть 30 мм. Диметр труб не менее 4 мм. Они ввариваются в верхнюю крышку.

А теперь самое важное. В получившуюся конструкцию опускаются 100-ватные лампы. Колбы должны быть погружены в жидкость до самых патронов. Причём необходимо сделать так, чтобы два нагревательных элемента дублировали друг друга в инкубаторе для перепелиных яиц, который вы сделаете сами.

Итоги

Как видите сделать инкубатор самому более чем реально. Для этого достаточно найти старый холодильник и извлечь из него всё оборудование. Среднего лотка в инкубаторе достаточно, чтобы вылупилось около ста цыплят.

Конечно, чтобы сделать инкубатор для перепелиных яиц понадобится приложить немного больше усилий. Но их стоимость на рынке вполне оправдывает данный шаг. Главное не забыть включить эти затраты в бизнес-план.

Самодельный инкубатор можно изготовить в домашних условиях. Сделать это достаточно просто. Бывали случаи, когда цыплята выводились даже просто под включенной настольной лампой. Но предпочтительнее изготовить инкубатор по некоторым правилам, представленным ниже.

Особенности создания

Довольно многие птицеводы используют инкубаторы заводского производства, приобрести которые, конечно, можно, но это обойдется значительно дороже, чем если вы будете изготавливать подобную конструкцию самостоятельно. Каркас данной установки изготавливается с использованием деревянных брусков, обшивка снаружи может быть произведена фанерой. Для утепления допустимо использовать пенопласт. Под потолком камеры в центре нужно расположить ось, на которой следует плотно зафиксировать лоток, предназначенный для яиц. На оси посредством стального штыря, который должен быть выведен через верхнюю панель, можно будет производить повороты лотка с яйцами. В качестве размеров лотка рекомендуется использовать следующие габариты: 25 x 40 см, тогда как высота должна быть равна 5 см. Изготовить этот элемент можно с использованием прочной стальной сетки, ячейки которой обладают габаритами 2 x 5 см, толщина проволоки должна быть равна двум миллиметрам.

Снизу лоток необходимо обтянуть мелкой сеткой на основе капрона. Укладку яйца нужно производить вертикально, расположив тупым концом вверх. Над лотком, предназначенным для яиц, следует установить термометр контроля, что позволит исключить соприкосновение объектов и обогревающего элемента во время поворота. Шкала температурных показателей должна быть выведена наружу сквозь верхнюю панель.

Второй этап работ

Самодельный инкубатор на дне корпуса должен иметь четыре лампы, мощность которых - по 25 Ватт каждая. Каждую пару ламп можно защитить стальным полотном, толщина которого равна 1 миллиметру. Их монтаж нужно произвести на двух кирпичах красного цвета. Для того чтобы обеспечить необходимый уровень влажности, должна быть установлена ​​ванночка для воды, ее размер - 10 х 20 х 5 см. В ее основе можно использовать сталь. К ванночке должны быть укреплены П-образные ленты, выполненные из медной проволоки, на них следует развесить ткань, что значительно увеличит поверхность испарения. На следующем этапе можно приступать к работе над потолком камеры, в котором просверливают около десять отверстий, диаметр каждого должен быть равен 30 мм. Изготавливая самодельный инкубатор, в нижней его части нужно сделать такие же отверстия в количестве двенадцати штук. Данная система позволит обеспечить доступ свежего воздуха.

Особенности изготовления корпуса инкубатора

В основе корпуса может быть старый холодильник. Такая камера уже утеплена, что избавляет от необходимости производить работы по ее уплотнению. Необходимо будет дополнить конструкцию ножками, чтобы обеспечить ей более внушительную жесткость, на корпус нужно укрепить две доски, в нижней части они должны быть сопряжены брусками, в качестве крепежного элемента можно использовать шурупы.

В доске рекомендуется сделать углубление, предназначенное под фланцы. В центральную часть устанавливается подшипник. Чтобы предотвратить смещение оси, нужно установить втулку с резьбой. Крепление производится с помощью длинных шурупов к оси. Рамки должны состоять из двух элементов, каждый из которых имеет выступы, необходимые для удерживания лотков в том положении, в котором они были установлены.

Когда изготавливается самодельный инкубатор, в верхнее отверстие необходимо заправить трос, который фиксируется на двигателе. Внутри корпус следует обшить утеплителем, в качестве которого может быть использовано стекловолокно. Во все вентиляционные отверстия нужно установить отрезки пластмассовых трубок. В холодильниках есть желоб для стока воды, при изготовлении данной конструкции его нужно монтировать в обратном направлении.

Особенности проведения уплотнения

Самодельные инкубаторы, своими руками создаваемые, довольно часто изготавливаются с использованием деревянных брусков, снаружи их предстоит обшить листовой сталью, тогда как внутри конструкция должна быть утеплена пенопластом, можно использовать и другой изоляционный материал.

Система подогрева

Важно расположить нагревательные элементы в конструкции правильно. Если изготовление установки производится самостоятельно, то произвести данные работы можно по-разному: сбоку, сверху, под яйцом, над ним или по периметру. Расстояние от нагревательного элемента будет зависеть от вида нагревателя. Если используются лампочки, расстояние до яиц должно быть равно 25 сантиметрам, но не менее. Если используется нихромовая проволока, то будет достаточно десяти сантиметров. Стоит исключить возникновение сквозняков, в противном случае выводок погибнет.

Терморегулятор

Самодельные инкубаторы своими руками изготавливается с обеспечением определенного температурного режима, который должен быть выдержан в пределах полуградуса. Можно в роли регулятора тепла применять биметаллические пластины, барометрические датчики, а также электрические контакторы.

Сравнение самодельных терморегуляторов

Электрический контактор представляет собой ртутный термометр, в трубку которого установлен электрод. Вторым электродом выступает столбик ртути. На этапе нагревания ртуть начинает передвигаться по стеклянной трубке, достигая электрода, что замыкает электрическую цепь. Это становится сигналом для отключения обогревания. Если говорить о металлической пластине, то она считается наиболее дешевым, но и наиболее ненадежным способом. Ее принципиальное действие заключается в том, что при разогреве пластина начинает выгибаться и касается второго электрода, тем самым цепь замыкается.

Самодельный терморегулятор для инкубатора может представлять собой барометрический датчик, который выполнен в виде цилиндра из упругой стали, его высота - меньше диаметра, кроме того, он заполнен эфиром. В качестве одного из электродов выступает цилиндр, тогда как другой цилиндр - это винт, зафиксированный недалеко от дна. Пары эфира в процессе нагревания повышают давление, и дно начинает выгибаться. Это замыкает цепь и выключает элемент нагревания. Терморегулятор может быть приобретён и в магазине.

Контроль влажности

Самодельный инкубатор из холодильника должен быть снабжен контроллером влажности, для этого рекомендуется использовать психрометр, который можно купить в ветеринарной аптеке или хозяйственном магазине. В качестве альтернативного решения можно применить изготовление контроллера влажности с использованием двух термометров, которые должны быть укреплены на одной доске. Носовая часть одного термометра должна быть обмотана стерильным медицинским бинтом, который укрепляется в три слоя, другой конец должен быть опущен в емкость, которая наполнена дистиллированной водой. Второй термометр должен оставаться сухим. По разности показаний данных термометров вы сможете определить уровень влажности внутри, таким образом, самодельный автоматический инкубатор можно будет даже сравнить с тем, что был приобретен в магазине.

Режим инкубации

Непосредственно перед тем как будет начата инкубация, в течение трех дней нужно анализировать систему на надежность, в процессе этого необходимо попробовать установить требуемую температуру. Особенно важно проследить, чтобы не осуществлялось перегрева, это обусловлено тем, что зародыш гибнет, если в течение десяти минут на него будет воздействовать температура в 41 градус. Необходимо учесть, что промышленный инкубатор работает по принципу переворачивания яиц каждые два часа, но будет достаточно производить такую процедуру около трех раз в сутки.

Для того чтобы повысить процент выводимости, нужно обеспечить правильное хранение яиц. Делать это необходимо в горизонтальном положении, при этом их нужно будет периодически переворачивать, внешние условия должны быть особенными, таким образом, температура не должна быть выше двенадцати градусов, тогда как влажность - не более 80 процентов. Не следует использовать яйцо, если оно повреждено, его поверхность неровная или шероховатая, а форма неправильная. Используя овоскоп, необходимо исключить использование яиц, которые имеют два желтка, кроме того, не должны быть использованы яйца, которые имеют большую воздушную камеру.

Самодельные инкубаторы, чертежи которых необходимо изучить перед началом работ, должны использоваться правильно. Перед тем как закладывать яйцо в инкубатор, его нельзя мыть, так как при этом будет повреждена внешняя оболочка, которая имеет определенные свойства. Слишком большие по размеру яйца тоже не должны быть использованы для инкубации. Контролировать процесс нужно начать после пяти дней нахождение яиц внутри кубатура, использовать для этого нужно все тот же овоскоп.

Различные температурные режимы для разных видов птиц

Самодельный инкубатор из пенопласта должен работать в разных температурных режимах для разных видов птиц. Например, яйцо кур должно содержаться в течение двух дней при температуре 39 градусов, с 3-го по 18-й день нужно поддерживать температуру 38,5 градуса, с 19-го по 21-й день должна быть выдержана температура 37,5 градуса. Что касается утиного яйца, то с 1-го по 12-й день температура должна поддерживаться в пределах 37,7 градуса, с 13-го по 24-й день - 37,4 градуса, а вот с 25-го по 28-й день данный показатель должен находиться на отметке 37,2 градуса.

Перед тем как сделать самодельный инкубатор, необходимо подготовить материалы и выбрать наилучшие из них. Чтобы производить работы, можно использовать не только камеру, но и ящик, и подходящую коробку. В основе изделия может быть не только древесина, но и пластик, а также картон. Обшивку можно произвести не только фанерой, но и достаточно плотной бумагой.

Для того чтобы исключить потерю тепла, все щели нужно заделать с помощью герметика. Лотки могут быть выполнены из строганных досок, высота бортиков которых должна быть равна семидесяти миллиметрам. Вся конструкция должна напоминать этажерку. Для того чтобы обогревать установку, можно использовать пять электролампочек, одна из которых может быть установлена ​​снизу, что обеспечит равномерное распределение тепла.

Термометр ни в коем случае не стоит доставать из установки, это позволит вам следить за состоянием условий в инкубаторе. В верхней части обязательно должно быть предусмотрено смотровое окно, оно необходимо для того, чтобы дополнительно контролировать яйцо. В процессе проведения работ будет необходима схема инкубаторов. Самодельный инкубатор будет выполнен с использованием чертежа правильно. Успехов!
