Монтаж черепицы шинглас аккорд. Инструкция по монтажу гибкой черепицы: тонкости устройства

Мягкая кровля Shinglas от известного производителя ТЕХНОНИКОЛЬ входит в число современных битумных материалов с высокими эксплуатационными характеристиками. К ее преимуществам относится долговечность и привлекательный внешний вид, тепло- и шумоизоляционные свойства, герметичность смонтированного покрытия и его устойчивость к внешним воздействиям. Монтаж мягкой кровли Шинглас можно выполнить собственными силами - этому способствует небольшой вес материала и отсутствие необходимости в специализированном инструменте.

Гибкая черепица Шинглас

Структура и свойства материала

Кровельный материал SHINGLAS выпускается в виде гонтов с фигурным краем - «лепестками», которые формируют характерную фактуру настила, имитируя черепичное покрытие крыши и придавая постройке оригинальный внешний облик.

Основой материала Шинглас служит прочный на разрыв холст, выполненный из стекловолокна, устойчивого к температурным перепадам, влаге и биологическому разрушению. С обеих сторон на армирующую основу нанесен слой модифицированного битума, способного не терять эластичность при низких температурах. Это обеспечивает устойчивость кровельного покрытия Шинглас к растрескиванию в морозы и при резкой смене температур.

Внешнее покрытие выполнено из окрашенной базальтовой крошки со связующим составом, которая предохраняет битум от внешних воздействий и придает эстетичный внешний вид настилу. Пигменты, используемые при изготовлении битумной черепицы Шинглас, достаточно устойчивы к ультрафиолетовым лучам.

На нижнюю часть гонта наносится специальный клеящий состав, благодаря чему листовой материал удобно монтировать на подготовленное основание. Специальная пленка предохраняет клеящий слой от контакта с другими гонтами при хранении и транспортировки, в ходе укладки покрытия пленку удаляют. Клеящий слой позволяет прикрепить гонты и герметизирует покрытие, сохраняет эластичность в морозы, с течением лет его свойства не меняются.

Принципы расчета

На подготовительном этапе следует рассчитать необходимое количество материала для обустройства кровли. Общую площадь покрытия проще всего подсчитать, если суммировать площадь простых фигур, на которые можно разбить любую кровлю, независимо от сложности ее формы.

Площадь каждой из фигур (прямоугольники, равнобедренные трапеции, треугольники) рассчитывается с использованием стандартных геометрических формул. Материал потребуется не только для внешнего настила, но и для обустройства различных примыканий и монтажа подкладочного слоя. Необходимо вычислить длину карнизов, конька, ендов, примыканий к мансардным окнам, трубам и иным конструкциям, торцов.

В число материалов, также требующихся для монтажа гибкой черепицы Шинглас, входят :

• мастика полимерно-битумная, предназначенная для наклеивания материалов на основе из битума к поверхностям разного вида;
• кровельные гвозди для гибкой черепицы (гальванизированные);
• металлические элементы кровли - планки карнизные, ветровые, примыкающие, снабженные антикоррозийным покрытием;
• подкладочные самоклеющиеся материалы - с полиэфирной основой и наружной защитно-декоративной посыпкой, безосновный с наружной армирующей защитной пленкой;
• подкладочные ковры (рассчитанные на механическую фиксацию) - с полиэфирной основой и нескользящим полипропиленовым покрытием, с эффектом самозатягивания крепежных отверстий, а также ковер с двусторонней минеральной посыпкой;
• ендовый ковер - основа из полиэстера, битумный слой снабжен базальтовой посыпкой, предназначен для гидроизоляции сложных узлов кровли;
• элементы вентиляции.

Расход черепицы зависит от вида нарезки лепестков. На упаковке указывается полезная площадь материала (с учетом нахлестов). Отходность гибкой черепицы может составлять от 5 до 15% в зависимости от конфигурации гонта.

На 1 м 2 кровли Шинглас расходуется порядка 80 г кровельных гвоздей. Монтаж ендового ковра требует использования мастики в соотношении 400 г на 1 погонный метр. Для торцевых частей понадобится 100 г на 1 п.м., чтобы герметизировать примыкания уходит 750 г мастики на 1 п.м.

Важно! Чтобы ковер не вздулся, не образовались непривлекательные подтеки, в мастику нельзя добавлять растворители, наносить материал следует слоем толщиной не более1 мм.

Подготовка основания

Технология укладки материала Шинглас предусматривает обустройство сплошной обрешетки. Для этого на стропильной системе монтируют настил из обрезной доски высокого качества или листового материала - фанеры, OSB-3. Листовой материал укладывают вразбежку, чтобы избежать стыков четырех углов, крепят на саморезы или ершенные гвозди. Дощатый настил монтируют с зазором до 5 мм между элементами. Зазор 3-5 мм также требуется, если работы по креплению обрешетки проводятся зимой - в дальнейшем он компенсирует тепловое расширение материала.

Внимание! Если обрезная доска для сплошной обрешетки не калибрована, ее следует рассортировать по толщине, чтобы уложить с плавным изменением размера. Перепад по высоте между соседними элементами основания не должен превышать 2 мм.

Монтируя настил из досок, обратите внимание на годовые кольца: их выпуклая сторона должна быть обращена вверх. Рекомендуется применять хорошо просушенный пиломатериал. Если древесина влажная, каждый край доски закрепляют двумя саморезами.

Деревянные элементы крыши перед монтажом обрабатывают огнебиозащитным составом, чтобы конструкция прослужила максимально длительный срок.

Вентиляция кровли

Для нормального функционирования кровельная система с покрытием из битумной черепицы Шинглас должна хорошо вентилироваться по всей площади. Обустройство вентиляции ведется таким образом, чтобы во внутрикровельном пространстве не оставалось зон с застоем воздуха. В «мертвых зонах» скапливается влага, которая провоцирует развитие гнили в древесине, набор влаги утеплителем.

Вентилироваться должен промежуток между гидроизоляцией и обрешеткой. Для этой цели служат отверстия, расположенные у карниза (после монтажа кровельного покрытия их закрывают софитами) и вытяжные отверстия у конька. Сечение вытяжки выполняют на 10-15% больше сечения отверстия для вентиляции, чтобы создать разницу в давлении и обеспечить эффективную тягу. Размер вентиляционного канала зависит от уклона кровли - чем меньше угол, тем шире должен быть канал.

Подготовка к монтажу кровельного настила

Целый ряд работ выполняют перед укладкой гибкой черепицы, так как технология монтажа мягкой кровли Шинглас подразумевает укладку гонтов после установки планок и обустройства примыканий.

Карниз. На край карнизного свеса монтируется планка-капельник, ее устанавливают ребром по краю основания и фиксируют гвоздями с шагом около 130 см за исключением мест стыков - там крепеж располагается с промежутком в 20-30 мм.

Подкладочный слой. Для подготовки основания к укладке кровельного материала Шинглас необходимо гидроизолировать поверхность, а также все стыки и примыкания конструкций. С этой целью используется специальный подкладочный ковер, самоклеющееся битумное полотно, битумная мастика, гвозди.

При уклоне ската в 12-18 градусов в ендовах и на карнизах крепят полотна самоклеющегося битумного материала, желательно цельные, без стыков. Если такая возможность отсутствует, укладывают гонты гибкой черепицы с отрезанными лепестками и клеят на мастику с нахлестом не менее 300 мм. На карнизе между полосой подкладки и планкой капельника должен оставаться зазор 20-30 мм. Оставшуюся свободной поверхность накрывают подкладочным ковром. Полосы материала монтируют снизу-вверх с продольным нахлестом 150 мм и поперечным - 100 мм. Для крепления используются гвоздики, шаг установки элементов крепежа - 200-250 мм.

При уклоне ската свыше 18 градусов дополнительный гидроизоляционный слой монтируется только в местах с повышенным риском протечек. К ним относятся:

• Карнизы . Укладывается самоклеющееся битумное полотно вдоль карниза, его ширина должна превышать ширину свеса на 600 мм.
• Ендовы . Такой же самоклеющийся материал крепится с заходом по 50 см на каждый скат. Если нет цельного полотна, нахлесты должны составлять не менее 300 мм, их следует заливать битумом.
• Вентиляционные выходы . Монтируют квадрат 100х100 мм из подкладочного ковра, закрепляя гвоздями по углам и с шагом 200-250 мм.

Затем монтируются карнизные планки - их ставят поверх подкладочного слоя и крепят при помощи гвоздей с шагом точек крепления 100-150 мм. Торцевые планки монтируют по тому же принципу. Для подрезки деталей подходят ножницы по металлу.

Инструкции при монтаже Шингласа помогут создать долговечное и эстетически привлекательное покрытие. Для кровли крыши желательно использовать битумную черепицу из одной партии, чтобы не было резких перепадов тона в пределах одного ската крыши. Если используется материал с одинаковым кодом цвета, но из разных партий, перед тем как начать монтаж гонты из разных упаковок, необходимо перемешать между собой. Это даст возможность избежать заметного дисбаланса цвета.

Обратите внимание! Чтобы гонты легко отделялись друг от друга, перед тем, как вскрыть упаковку, всю стопку листов следует слегка согнуть, а затем встряхнуть.

При монтаже кровли Шинглас в холодное время года (уличная температура ниже +5°С), хранить упакованный материал требуется в теплом помещении. Перед наклеиванием гонта его клеящий слой прогревают строительным феном.

В процессе укладки покрытия Shingles материал приходится подрезать. Делать это следует с использованием режущего инструмента с острым лезвием и дощечки, которую подкладывают под верхний гонт, чтобы не повредить нижний.

В руководстве по укладке битумной черепицы указано, что материал следует хранить, защитив от прямых лучей солнца, чтобы клеящий слой не схватился с защитной пленкой. Запрещается складировать поддоны с упаковками друг на друга, чтобы не спрессовать защитную пленку и клеевой слой в единый монолит.

Важно! Кровельное покрытие в жаркую погоду размягчается и на нем легко оставить следы, выполняя работы на крыше. Чтобы этого не случилось, применяют специальные «лазы» или маты из растительного волокна.

Монтируем рядовую черепицу

Каждый гонт рядовой черепицы крепят кровельными гвоздями в четырех точках (для кровель с уклоном скатов до 45°) или шести точках (для скатов с уклонов свыше 45°). Важно забивать гвозди под прямым углом, не утапливая шляпку - она должна оставаться в одной плоскости с закрепленным гонтом. Расстояние от края до крепежа - 2-3 см.

Установка рядовой черепицы начинается с монтажа стартовой полосы - это может быть коньково-карнизная черепица либо обычные гонты со срезанными лепестками. Полоса должна быть уложена на 1-2 см выше перегиба карнизных планок, при этом чем длиннее скат и круче угол уклона, тем отступ делают больше.

Далее монтируют нижний ряд гонтов. Если скат недлинный, можно начать с угла. Но удобнее стартовать с середины, чтобы было проще выровнять ряд. Обратите внимание на стык нижнего ряда гонтов - он не должен приходиться на стыке частей стартовой полосы.

Гибкую черепицу Shinglas монтируют диагональными восходящими полосами (пирамида) либо вертикальной полосой. Элементы второго ряда монтируют, начиная с середины ската, сместив гонт на половинку лепестка по сравнению с первым рядом. Нижний край лепестка верхнего гонта должен приходиться на верхний край выреза гонта нижнего ряда. Укладка третьего ряда выполняется со смещением на ту же половину лепестка, и в ту же сторону.

Для надежной фиксации крайних гонтов их промазывают с тыльной стороны битумно-полимерной мастикой на ширину 10 см от края. Чтобы влага лучше стекала по поверхности, их верхние уголки срезают на 2-3 см. Завершив монтаж рядовой черепицы, приступают к креплению конька.

Вывод

Используя рекомендации по монтажу, можно самостоятельно выполнить кровельный настил из современного материала SHINGLAS. Чтобы не повредить кровлю в процессе эксплуатации, для очистки от снега используйте инструменты без острых рабочих частей.

Видео из 3-х частей о монтаже мягкой кровли Шинглас:

Я уже написал несколько статей на тему кровельных материалов: (ГЧ) по сравнению с металлочерепицей (МЧ) и .

Сегодня пришел черед рассказать о монтаже черепицы Шинглас от сайт. Помогали мне с монтажом гибкой черепицы два человека, более опытные в этом деле, чем я, так что я многому у них научился. Но и одному своими руками монтировать гибкую черепицу реально. Главное, не забывайте использовать страховку, так как кровля очень скользкая — и ОСП и подкладочный ковер и даже сама гибкая черепица. Ну и позовите хотя бы одного помощника, который будет исполнять роль грузчика и закидывать листы ГЧ вам на крышу.

Себе на крышу я выбрал кровельным материалом гибкую черепицу отечественного производства Шинглас из коллекции Кантри с названием Мичиган . По цене она заметно дешевле зарубежной (почти в 2 раза), а по качеству по отзывам не отличается (разве что по цветовому ассортименту, и то не уверен).

Вместе с гибкой черепицей (150 кв.м. рядовой и 15 кв.м. карнизной и коньковой) были также закуплены:
— Водосточная система из металла GrandLine 90 мм
— Кровельная вентиляция Vilpe + проходки Huopa.
— Корректор для ремонта царапин (нужна штука при работе с металлом)
— Герметик кровельный Tytan каучуковый
— Пистолет для герметика
— Мастика «Фиксер» — 15,6 кг (хватило было и 6 кг в итоге)
— Ковры подкладочные – 150 кв.м. Adnerep (не хватило, пришлось докупать еще рулон, думайте о нахлестах!)
— Планка капельник 100×60 белая покрытие Atlas (она же карнизная планка)
— Планка ветровая для мягкой кровли 60x30x90 белая покрытие Atlas

Также были куплены 3 тысячи гвоздей для кровельного нейлера.

Монтаж гибкой черепицы Шинглас. Этап 1. Карнизные и лобовые доски

Карнизные и лобовые доски я решил сделать по-скандинавски из деревянных досок «лесенкой». Доски строганые 20мм толщиной и 6 метров длиной. Сначала были «взъерошены» болгаркой со специальной насадкой (стали не такими красивыми, но думаю, все впиталось куда лучше и глубже). После чего я их прогрунтовал, дал подсохнуть, потом прошелся по ним шлифовальной бумагой с зерном 180. После этого было нанесено два слоя краски за несколько дней.

В начале я прибивал доску, распущенную пополам вдоль, она выступает как закладная для крепления второй доски сверху.

Доски крепились к стропилам финишными гвоздями нейлером 15GA Freeman. После закрепления и обрезки я прошпаклевал все щели и гвозди и закрасил еще одним слоем краски все доски. После чего специальным составом прокрасил все торцы (для большей защиты). Краску купил шведскую – Текнос. Грунт тоже их. Ну и защита торцов аналогично.

Монтаж гибкой черепицы Шинглас. Этап 2. ОСП-3, карнизные и ветровая планки, а также подкладочный ковер Anderep

Следующим этапом нужно было закрепить к обрешетке ОСП, а затем сразу же настелить подкладочный ковер (чтобы ОСП не намокла и не всбухла – случаются такие прецеденты).

Напомню, обрешетка на крыше у меня стоит с шагом 350 мм (изначально под металл), поэтому мне пришлось добавить еще 5 рядов обрешетки, чтобы стыки ОСП приходились на обрешетку.

Очень важно выставить ОСП ровно по карнизу, причем нужно устанавливать его, сразу держа в руке карнизную планку (капельник). Причем нужно сначала временно прикрутить крюки водосточной системы на свои места, по крайней мере, в трех местах (по краям и посередине карнизной доски). После этого будет понятно, сколько делать выпуск карнизной планки (вода и снег должна скатываться с нее в середину водосточного желоба, а не в начало) , а значит и выпуск ОСП. В моем случае ОСП выступила за крайнюю обрешетку на 4 см.

После закрепления первых листов ОСП по карнизу, можно крепить карнизную планку, а уже поверх нее подкладочный ковер. Планку лучше монтировать по заранее натянутой по скату нитке. Потом по этой ровно поставленной планке удобно будет ровно монтировать и саму гибкую черепицу .

На карниз я взял толстый самоклеющийся ковер Anderep Ultra. На остальные места ската – Anderep Prof (он тоньше и требует проклейки слоев мастикой, но его хватает за глаза для моего ската 26 градусов). Ковер крепится снизу на предыдущий слой на мастику, а сверху механически – гвоздями. Нахлест мы делали 10 сантиметров, все обильно, но тонким слоем промазывали мастикой.

На фронтонах лучше изначально немного выпустить ОСП побольше, а потом обрезать по нитке циркулярной пилой по месту, так будет точнее. Мы так и делали. Причем ковер тоже нужно выпустить побольше, а потом отогнуть и после отпила ОСП отрезать до нужного места. Но если немного и ошибетесь — не страшно. Там сразу встанет ветровая металлическая планка и закроет ковер. На нее уже будет крепиться гибкая черепица на слой мастики в 10 сантиметров длиной.

Кстати, наша ветровая планка была не сразу готова к использованию, у нее был лишний загиб. Как мне объяснили в Гранд Лайне, это сделано для лучшего ската воды, только нужно самому завальцевать этот загиб и прижать его к планке. Делали мы это молотком через кусок деревяшки. И нам это не очень нравилось. Но ничего не поделать, получается планка наполовину «сделай сам».

Ветровую планку я на 1 см отодвинул от деревянной верхней лобовой доски, чтобы подальше отвести влагу от дерева. Также металл планки и по вертикали закрыл доску где-то на 1,5 см. Итоговый вид мне понравился.

Нужная вещь при монтаже гибкой черепицы: веник!

Монтаж гибкой черепицы Шинглас. Этап 3. Сама черепица

В первую очередь на карниз по всей длине кладется специальная карнизная черепица, причем мы клали ее так, чтобы она почти целиком накрывала карнизную планку, непокрытой осталось около 1,5 сантиметра.

Сразу скажу, что при монтаже гибкой черепицы на мою крышу мы не все делали по инструкции. Реальность, бывает, намного расходится с инструкциями, так произошло и в этот раз.

Например, оказалось, что гораздо экономичнее и удобнее монтировать гибкую черепицу с края, а не с центра ската. Для этого берем два листа гибкой черепицы и режем их на куски 20см-80см и 40см-60см. Также берем третий лист длиной 100 см. Теперь начинаем монтировать с края друг над другом: 100, 80, 60, 40, 20. У нас есть первые пять рядов. Теперь мы просто к каждому из рядов будем добавлять целый лист и швы будут на расстояния 20 см друг от друга. Таким образом, из обрезков у нас будут только те части, что мы отрежем на другом конце ската, и то те обычно тоже уходят на более мелкие кусочки. У меня от всей крыше осталось обрезков около 2 квадратов, то есть 1%, вместо заявленных прозводителем 5-10%.

ВНИМАНИЕ. Этот метод работает только для гибкой черепицы Кантри и Джаз , так как рисунок там не ортогональный, а случайный. С ортогональной черепицей нужно делать по-другому и скорее всего, имеет смысл начинать с середины ската.

Монтаж гибкой черепицы Шинглас. Этап 4. Вентиляционные трубы Vilpe

Удобнее всего нам показалось делать проходки не в конкретном месте с идеальной точностью, а в примерно нужном месте (а потом к конкретной трубе подводить проходку через гофру). Это позволило нам начинать монтаж проходки в месте сразу после целикового куска гибкой черепицы и подрезать все по минимуму, а все швы делать не над проходкой, а в других местах.

Единственное, что мы сделали не по инструкции – не стали закручить саморезы, а заменили их на винтовые кровельные гвозди, а 3 самореза, которые закручиваются вниз проходки – просто не стали крепить, лишние дырки в крыше – не нужны, так как мы ее крепко посадили на мастику.

Вот так все выглядит в итоге:

Правда, видна крыша в основном соседям, мне ее увидеть можно только с другого конца участка, так что особенно не выбирайте гибкую черепицу по красоте. Лучше выбирайте по прочности: двухслойную и ламинированную: кантри или джаз. Джаз то же самое, только немного потолще.

Если решили брать ГЧ, то купить гибкую черепицу в Нижнем Новгороде можете через меня со скидкой 25%.

Звоните: 8920-022-18-11

Видео по монтажу гибкой черепицы:
Американское:

Отечественное:

Не применять на одной и той же кровле продукцию с разными кодами цвета и датой выпуска. Для минимизации тонального дисбаланса перед применением следует перемешать содержимое 5–6 упаковок в случайном порядке.

Если кровельные работы проводятся при температуре ниже +5°C, упаковки с гибкой черепицей ТехноНИКОЛЬ SHINGLAS следует выдержать в теплом помещении при температуре +20°C не менее суток и подавать для производства работ по 5–6 пачек. Самоклеющуюся полосу на плитке необходимо дополнительно подогревать строительным (тепловым) феном при температуре окружающей среды ниже + 10°С.

Чтобы исключить повреждение целостности кровли, резать материал на крыше следует на специально подложенной дощечке.

Внимание: во избежание появления пятен и следов от обуви не рекомендуется ходить по кровле в жаркую солнечную и холодную влажную погоду. Для перемещения по скату крыши следует использовать специальные лазы.

2. Фиксация рядовой черепицы

Правильное прибивание гвоздей

Рис.12

Каждая рядовая черепица крепится к основанию кровли с помощью специальных оцинкованных гвоздей с широкими шляпками, количество которых зависит от угла наклона ската. Правильное прибивание специальных гвоздейочень важный момент. Гвозди следует прибивать таким образом, чтобы шляпка находилась в одной плоскости с поверхностью ТехноНИКОЛЬ SHINGLAS, а не врезалась в нее (рис. 12).

Правильное расположение гвоздей и их количество для каждой формы гибкой черепицы ТехноНИКОЛЬ SHINGLAS указано на рис. 11.

Внимание: В коллекциях КАНТРИ и ДЖАЗ гвоздь одновременно должен крепить место нахлеста двух составных частей черепицы. Для ориентира завод производитель наносит специальную монтажную линию на лицевую поверхность ламинированной черепицы (рис. 12). По месту монтажа следует убедится, что данное условие выполняется. Под коллекцию КОНТИНЕНТ применять гвозди длиной 45 мм.

В качестве стартовой полосы применяется универсальная коньково-карнизная черепица либо выкройка из рядовой черепицы (гонт с обрезанными лепестками).

Карнизная черепица наклеивается поверх подкладочного ковра с отступом от места перегиба 1–2 см и прибивается гвоздями (рис. 13). Величина отступа зависит от длины и угла наклона ската. При увеличении длины и крутизны ската, отступ от места перегиба металлической карнизной планки также увеличивается.

Рис.13

Выкройка из рядовой черепицы используется под формы нарезки Трио, Бобровый хвост, Соната, Аккорд. При укладке тыльная сторона в зоне отсутствия клейкого слоя промазывается мастикой ТехноНИКОЛЬ. Далее укладывается аналогично монтажу коньково-карнизной черепицы.

При форме нарезки Драконий зуб и Континент стартовая полоса укладывается из рядовой черепицы без предварительной обрезки. В этом случае используется метод монтажа аналогичный способу укладки выкройки из рядовой черепицы.

4. Правила фиксации первого и последующих рядов рядовой черепицы

Монтаж необходимо производить диагональными полосами (рис. 14, 15).

Второй ряд монтируется с центра ската со смещением влево или вправо на половину лепестка. Прибивать гибкую черепицу ТехноНИКОЛЬ SHINGLAS необходимо таким образом, чтобы нижний край лепестков находился на одном уровне с верхним краем вырезов в первом ряде кладки.

Третий ряд укладывается со смещением относительно второго на половину лепестка влево или вправо в зависимости от первоначально выбранного направления.

Укладку черепицы начинать с центра ската, в виде полосы или пирамиды (рис. 16, 17).

Рис.16

Рис.17

Для максимально эффективной защиты от косого дождя рекомендуется проклеивать рядовую черепицу битумной мастикой ТехноНИКОЛЬ вдоль края крыши на величину 10 см в местах отсутствия самоклеющегося слоя. Верхние углы гибкой черепицы ТехноНИКОЛЬ SHINGLAS, которые подходят к металлической фронтонной планке, следует обрезать на 2–3 см для отбоя воды, как указано на рис. 9. При начале укладки необходимо следить, чтобы стык стартовой черепицы не совпадал со стыком черепицы первого ряда.

Примечание: При укладке гибкой черепицы серий ДЖАЗ, КАНТРИ и РАНЧО величина горизонтального смещения гонтов последующего ряда относительно предыдущего может варьироваться в интервале от 15 до 85 см (рис. 15). При этом не должно прослеживаться определенного правила подбора рисунка. Рисунок готовой кровли должен быть абстрактным.

Метод открытой ендовы

Рис.18

Рядовая черепица укладывается поверх ендовного ковра и монтируется в хаотичном порядке до линии подреза (3) в сторону оси ендовы (1) (рис. 18). Каждая черепица дополнительно фиксируется с помощью кровельных гвоздей в верхней части (2). Не следует прибивать специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы (1). Так собираются две поверхности ската относительно ендовы. После чего при помощи шнурки (отбивки) отбиваются две мелованные линии (3). Затем рядовая черепица прорезается по линии 3. При этом необходимо подкладывать специальную дощечку, чтобы не повредить целостность гидроизоляционного ковра. Для отбоя воды в ендове необходимо подрезать каждую черепицу (4) и промазывать битумной мастикой ТехноНИКОЛЬ с тыльной стороны на величину 10 см в местах отсутствия самоклеющегося слоя (5).

Если водоток со скатов существенно отличается, то желоб ендовы необходимо смещать в сторону меньшего водотока для компенсации подмыва воды стыка рядовой черепицы и ендовного ковра. Ширина желоба ендовы варьируется от 5 до 15 см в зависимости от месторасположения здания или сооружения. Если объект строительства находится в чаще леса, необходимо увеличивать ширину желоба для беспрепятственного удаления листвы.

Метод подреза

Сначала монтаж рядовой черепицы выполняют на малоуклонном скате с нахлестом на более крутой скат на величину не менее 30 см (рис. 18). Каждая черепица дополнительно фиксируется с помощью кровельных гвоздей в верхней части (2). Не следует прибивать специальные гвозди на расстоянии ближе 30 см от центральной оси ендовы (1). Так укрывается весь малоуклонный скат крыши. Затем «отбивается» меловая линия (3) на более крутом скате. Расстояние от меловой линии (3) до центральной оси ендовы (1) составляет 7–8 см. Гибкая черепица с более крутого ската подрезается по меловой линии (3). Для отбоя воды в ендову необходимо подрезать каждую черепицу (4) и промазывать битумной мастикой ТехноНИКОЛЬ с тыльной стороны на величину 10 см в местах отсутствия самоклеющегося слоя (5).

Рис.19

6. Устройство ребер скатов и коньков

Метод №1

При устройстве ребер скатов и коньков по этому способу используется коньковая черепица, получаемая при делении коньково-карнизной черепицы на 3 части по местам перфорации. Коньково-карнизная черепица поставляется для форм нарезок Соната, Аккорд, Вестерн, Драконий зуб, Континент.

Ребро. Рядовая черепица, выходящая на ребро, подрезается так, чтобы между покрытиями смежных скатов была прорезь шириной 0,5 см. Шнуркой «отбиваются» габариты будущего ребра (две полосы вдоль ребра). Укладка коньковой черепицы ведется снизу вверх. Каждая черепица фиксируется четырьмя гвоздями (по два с каждой стороны) так, что бы нахлест (3–5 см) вышележащей черепицы перекрывал гвозди нижележащей.

Конек. Укладка конька ведется со стороны, противоположной преобладающей розе ветров в данном районе. В остальном, монтаж коньков аналогичен способу монтажа ребер.

Метод №2

Для форм нарезки Бобровый хвост, Трио, Соната и Драконий зуб коньковую черепицу можно вырезать из рядовой черепицы. При этом для гибкой черепицы ТехноНИКОЛЬ SHINGLAS формы нарезки Соната верхняя часть является видимой, а нижняя – закрываемой (рис. 20).

Рис.20

При укладке выкройки коньковой черепицы ее тыльная часть в местах отсутствия самоклеющегося слоя дополнительно промазывается мастикой ТехноНИКОЛЬ. В остальном, монтаж ребер/коньков с использованием выкройки коньковой черепицы аналогичен монтажу с использованием коньково-карнизной черепицы.

Внимание: Для предотвращения образований трещин в холодное время года (при температуре ниже +5°С) на ТехноНИКОЛЬ SHINGLAS серии КЛАССИК и ФИНСКАЯ ЧЕРЕПИЦА рекомендуется производить изгиб на металлической искусственно подогретой трубе диаметром примерно 10 см. Элементы конька, изготовленные из ДЖАЗА, КАНТРИ и РАНЧО, изгибать на подогретой трубе при любой температуре.

7. Укладка гибкой черепицы ТехноНИКОЛЬ SHINGLAS на купольные и конические поверхности

Сегментарный способ предусматривает деление поверхности купола или конуса на равные сегменты с помощью «отбивки». На каждый сегмент укладывается рядовая черепица. Стыки между сегментами перекрываются коньковой черепицей аналогично ребрам и коньку крыши. Размеры сегментов и ширина коньковой черепицы должны соответствовать масштабу покрываемой поверхности.

Бесшовный метод укладки (рис. 21) требует особого внимания к разметке ската. На основание крыши наносятся меловые насечки, расстояние между которыми равно половине лепестка гибкой черепицы. Меловые линии соединяются с крыши. Затем необходимо раскроить рядовую черепицу на отдельные лепестки и смонтировать первый ряд. Вышележащие ряды предварительно подрезанных лепестков черепицы укладываются со смещением на половину лепестка нижележащего ряда черепицы. Подрезка черепицы производится согласно нанесенным меловым линиям. Как только ширина лепестка рядовой черепицы в ряду становится меньше первоначальной в два раза, укладка следующего ряда начинается лепестками черепицы с исходными размерами. В такой последовательности монтаж ведется до вершины кровли. Вершина крыши оформляется с помощью металлического колпака.

В местах стыков ската кровли со стенами (рис. 22) набивается треугольная рейка (1), на которую заводится рядовая черепица (4). В качестве треугольной рейки может быть использован деревянный брус 50х50 мм, распущенный по диагонали, либо обычный деревянный плинтус (1). Если поверхность вертикальной стены кирпичная, то ее необходимо предварительно оштукатурить и праймировать. Поверх рядовой черепицы монтируются полосы ендовного ковра ТехноНИКОЛЬ (5) шириной не менее 500 мм с проклейкой битумной мастикой ТехноНИКОЛЬ (мастика наносится на всю тыльную поверхность выкройки ендовного ковра). На стену полоса заводится не менее чем на 300 мм, а в климатических зонах с повышенными снеговыми нагрузками эта величина может быть увеличена. Верхняя часть примыкания заводится в штрабу и закрывается металлическим фартуком (2), который закрепляется механически и герметизируется силиконовым, тиоколовым или полиуретановым герметиком (3).

Рис.22

Для герметизации дымовых и вентиляционных труб делают выкройку либо из ендовного ковра (рис. 24), либо из металла с антикоррозийным покрытием (рис. 24). Полученные выкройки сгибаются или надрезаются в определенных местах. Способ монтажа показан на рисунке 23. Первоначально монтируется лицевая выкройка с заводом на рядовую черепицу. Затем монтируется левая и правая, которые заводятся под черепицу. В последнюю очередь монтируется тыльная выкройка. При монтаже необходимо соблюдать принцип каскадности воды. Слева, справа и с тыльной стороны необходимо выполнить желоб шириной 8 см. Места сопряжения рядовой черепицы следует проклеить битумной мастикой ТехноНИКОЛЬ в местах отсутствия самоклеющегося слоя на величину 10 см и отрезать уголки для отбоя воды.

Рис.23

Рис.24

Для предотвращения скапливания снега за дымовыми и вентиляционными трубами, если их сечение превышает 500х500 мм и они расположены поперек ската, рекомендуется устраивать разжелобок (рис. 25).

Рис.25

Если скат кровли заканчивается примыканием к стене, в конце ската следует установить ливневой отбойник из металла с антикоррозионным покрытием (рис. 26).

Рис.26

9. Обустройство кровельных проходок

Герметизация нижних частей кровельных проходок, антенн, труб коммуникаций осуществляется с помощью специальных проходных элементов (рис. 27).

Рис.27

Проходные элементы фиксируются гвоздевыми соединениями. Ряды гонтов укладываются на проходной элемент, обрезаются и приклеиваются к фланцу битумной мастикой ТехноНИКОЛЬ № 23 ФИКСЕР. Далее на проходной элемент монтируется необходимый кровельный выход.

Вентиляционные выходы ТехноНИКОЛЬ выпускаются двух типов: неизолированные и изолированные (рис. 28) для использования в регионах с продолжительными морозными периодами и использование для внутренней вентиляции помещения и для канализации.

Рис.28

На изолированный полиуретаном вентиляционный выход не намерзает изнутри конденсат даже при длительных морозах. Выходы канализации не рекомендуется оснащать колпаком, т.к. намерзание конденсата внутри колпака приводит к ухудшению вентиляции.

Для эстетического выражения крыши допустимо использовать декоративный колпак без внутреннего рассекания (рис. 29).

Рис.29

Попадание при этом осадков или листьев в трубу не вызывает неприятностей, т.к. все уходит в систему водоотведения здания и сооружения.

От выбора кровельного материала напрямую зависит продолжительность службы крыши без потребности в ремонте. Черепица - это классическое покрытие кровли многих стран во все времена, она актуальна до сих пор. Наибольшим сходством с настоящим керамическим покрытием обладает гибкая черепица шинглас на основе битумного вяжущего. Она придает аккуратный и презентабельный вид фасаду, сохраняет свой внешний вид, к тому же обладает функцией гашения звуков!

Что такое шинглас?

Битумная черепица шинглас - это штучный гидроизоляционный и кровельный материал. Элементы для покрытия крыши изготавливают из окисленного или модифицированного битума преимущественно из европейского сырья. Технология Shinglas разработана в Испании, в России производство ведет компания Технониколь под контролем испанской фирмы «Chova».

Главный завод по производству мягкой кровли располагается в Рязани. Отсюда по всей стране осуществляют доставку прочной и практичной гибкой черепицы шинглас.

Состав

Отличительная особенность кровли shinglas технониколь - многослойность элементов. Каждый лист состоит из нескольких функциональных слоёв (от верхнего к нижнему):

1. Посыпка из базальтовой крошки или пудры разной фракции. Зачастую цветная.
2. Битум модифицированный или окисленный (в зависимости от серии).
3. Стеклохолст - несущий прочностной элемент.
4. Битумная пропитка нижняя.
5. Самоклеящаяся пленка, выполняющая функцию защиты холста и фиксации полотна на основании.

Стеклохолст обеспечивает прочность черепицы и её целостность при любых обстоятельствах. Битумная пропитка устойчива к погодным и температурным колебаниям, а базальтовая присыпка защищает кровлю от перегрева, плавления и выцветания под палящим солнцем. Качество мягкой черепицы шинглас технониколь подтверждают сертификаты соответствия установленным европейским и российским нормам, производитель дает гарантию до 30 лет.

Преимущества кровли Shinglas

На рынке существует множество производителей, предлагающих кровельное покрытие из битума. Почему стоит отдать предпочтение именно черепице шинглас:

• абсолютная устойчивость к любым погодным явлениям - дожди, снежные покровы значительной толщины и веса, ветра любой силы, летний зной и зимний мороз, покрытию ничего не страшно;
• простота монтажа шинглас - технология доступна даже непрофессионалу. Конструкция листов для сборки продумана таким образом, что их просто укладывать согласно несложной инструкции;
• экологичность черепицы подтверждена сертификатами качества и соответствия экологическим нормам безопасности европейского образца (можно запросить у производителя или продавца);
• пожарная безопасность - битумные изделия не плавятся, не поддерживают горение и не распространяют пламя;
• длительная эксплуатация в виду высокой эксплуатационной способности;
• приемлемая стоимость материала;
• минимальное количество отходов при монтаже - около 5% при верных расчетах;
• при верном монтаже достигается 100% герметичность покрытия, исключается потребность в обустройстве отдельной гидроизоляции.

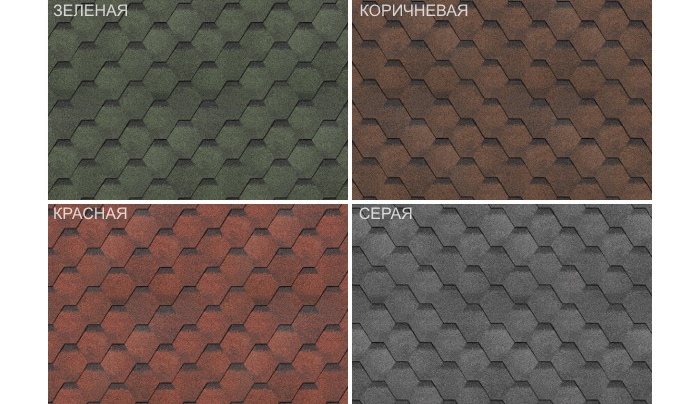

Разновидности

Мягкая кровля шинглас выпускается в нескольких базовых сериях, изделия в которых отличаются составом и дизайном:

• количеством слоев;
• формой гонта (листа);
• орнамента;
• цвета.

Коллекция Континент

Коллекция названа в честь основных континентов планеты: Европа, Азия, Америка, Африка, которые ассоциируют цвета черепицы. Её форма имитирует каменную плитку, что очень необычно для данного типа материалов. Сложная расцветка и геометрия изделия делают коллекцию Континент шинглас премиальной и благородной.

Листы трёхслойные, но не менее практичные и долговечные, чем многослойные, производитель дает гарантию на них до 50 лет.

Коллекция Вестерн

Классическая форма черепицы в коллекции Вестерн. Это ромбовидная подрезка, имитирующая настоящую керамику. Цветовые решения Каньон, Клондайк, Ниагара и Прерия сочетают натуральные черепичные оттенки и голубые мотивы Ниагары.

Кроме того, верхние части «языков» выступают над нижними, создавая эффект объемного покрытия.

Ранчо шинглас

Листы коллекции Ранчо навеивают мотивы американских фермерских домиков. Рисунок и края черепичных листов подрезаны квадратами. Цветовые решения однотонные: коричневый, красный, серый, розовый. Это самый доступный вид покрытия в технологии Шинглас.

Коллекция Кантри

Самая разнообразная по цветовым решениям коллекция шинглас Кантри. В линейке представлены нарезки формы Драконий зуб, символизирующие некоторые американские штаты: Алабама, Атланта, Аризона, Индиана, Мичиган, Онтарио, Огайо, Техас, Юта. Интересные оттеночные сочетания позволяют сделать выбор в пользую идеальной для каждого тональности. Покрытие имитирует натуральные покрытия из природного материала - дранка, сланец, кора дерева. Отличительной особенностью продуктов серии является их уменьшенный вес при сохранении прочностных и эксплуатационных характеристик.

Коллекция Джаз

Шинглас Джаз - это многослойная черепица с графичной нарезкой. В отличии от серии Ранчо, Джаз содержит несколько цветов и оттенков внутри одного представителя коллекции. Собранная кровля играет цветами, особенно на солнце.
Это одна из самых востребованных коллекций шинглас с оптимальным сочетанием «цена-качество».

Серия Классик

Классика включает несколько коллекций, но объединяет их одно - традиционная форма керамической классической черепицы.

Модерн, нарезка Бриз:

Танго также является имитатором классической кровли:

Коллекция Фламенко - воплощение классической отделки здания, которая придаст дому строгость и графичность:

Нарезка Соната коллекции Кадриль создана по мотивам полудрагоценных камней:

Коллекция Румба в сложной нарезке и глубоких ореховых цветах придают экстерьеру дома благородность и уникальность:

Серия Ультра

Черепица этой серии изготовлена на модифицированном битуме, поэтому покрытие обладает самыми адаптивными эксплуатационными характеристиками. Сложная нарезка Фокстрот делает покрытие оригинальным за счет несимметричного хаотичного рисунка кромки рядов.

Нарезка Самба выполнена в уникальных глубоких цветах:

Серия гибкой черепицы Финская

Это самый дешёвый, но по-прежнему прочный и практичный вид кровельного покрытия. Черепица Финская однослойная (битумная). Её выпускают в двух видах подрезки - Аккорд и Соната.

Цена шинглас Финская не превышает стоимость металлических листов для покрытия крыши, поэтому материал доступен для застройщиков с любым бюджетом.

Монтаж кровли шинглас

Битумные элементы для покрытия крыши обладают немалым весом и сравнительно небольшими размерами, поэтому основание должно быть сплошным. Для этого на стропила крепят любой листовой материал:

• плиты ОСП;
• влагостойкая фанера;
• настил из шпунтованных досок.

По карнизному свесу настила делают гидроизоляцию битумной обмазкой, сверху укрепят капельник - металлический профиль.

Далее на основание укладывают подстил - битумное полотно, на которое будет приклеиваться черепица шинглас. Сначала перекрывают стыки скатов, затем расстилают полотно в направлении от нижней кромки к коньку. По кромке рулонного материала набивают гвозди для фиксации подстила. Соседние полотна обязательно укладывают внахлест.

Теперь фронтонные планки. Их фиксируют по боковому свободному краю - профиль закроет торец и защитит покрытие от ветра и влажности.

Инструкция по монтажу шинглас

Когда основание готово, можно приступать к разметке. По горизонтали вдоль козырька проводят линию шириной, равной 5 рядам листов, по вертикали - 1 метр. Эти ориентиры помогут сделать выравнивание полотна при монтаже.

Монтаж первого ряда:

1. Для оформления карнизной линии используют специальные листы или рядовую черепицу с обрезанными лепестками. Снимают защитную пленку и крепят её параллельно карнизу на капельник, отступив от края 1,5 см. Это величина компенсационного зазора.
2. Кровельными гвоздями по краю листа закрепляют первый ряд покрытия.
3. Последующие листы укладываются внахлёст предыдущим.
4. Для улучшения качества сцепки элементы можно промазывать клеящей мастикой на основе битума.

Рядовая черепица:

1. С изделия снимается защитная пленка.
2. Лист укладывается на первый ряд с отступом от края на 1,5 см.
3. Каждый лист фиксируется гвоздями таким образом, чтобы шляпка не врезалась в изделие и была перекрыта верхней уложенной черепицей.

Более подробно и наглядно эти процессы описаны в видео:

Важно сделать правильный нахлест черепичек:

• для коллекции Джаз - 15…85 см;
• форма Трио - смещение на ½ лепестка;
• Танго - смещение ½ лепестка;
• Соната - ½ лепестка;
• нарезка Аккорд - правый лепесток перекрывает стык черепиц соседнего ряда.

Оформление ендовы:

1. Размечают желоб.
2. Листы прибивают как можно ближе к краю желоба и подрезаются.
3. Края промазывают мастикой и плотно прижимают к основанию.

Фронтон оформляют аналогично скатам с тем отличием, что крайние черепички, заходящие на боковой металлический профиль, промазывают мастикой и приклеивают. Аналогичным образом поступают с примыканиями к трубам, на них укладывают подложку с заходом на саму трубу, закрывают ее металлической пластиной оформления, герметизируют.

На конек крепят коньковый профиль, его покрывают черепицей для конька.

Все эти процессы описаны во второй части видео:

В последнюю очередь монтирую ливнеотводы и желоба.

Шинглас с различными цветовыми кодами нельзя использовать на кровле одного и того же здания.

Перемешивание черепицы из 5-6 упаковок поможет избежать видимых различий в цветовых оттенках разных частей кровельного покрытия (если этого не сделать, то малозаметная разница цветовых тонов может оказаться различимой на готовой кровле).

В холодную погоду (при уличной температуре ниже 5-10 градусов) Шинглас перед началом монтажа необходимо не менее суток хранить в теплом месте. Температура в помещении должна быть не ниже 20 градусов, и на холод следует выносить не более 5-6 упаковок за один раз. Следующие упаковки можно доставлять на крышу только после того, как уложена черепица из предыдущих.

Самоклеящиеся полосы на гонтах битумной черепицы в холодную погоду нуждаются в разогреве. Для этой цели используется строительный фен.

Крепление рядовой черепицы

Рис.12 (схема крепления листов гвоздями)

Листы черепицы на скате крепятся к сплошному настилу кровельными гвоздями, стойкими к коррозии. Эти гвозди с широкой шляпкой вбиваются таким образом, чтобы шляпка не углублялась в поверхность черепичного листа ни прямо, ни наискосок. Нижний край шляпки должен находиться точно на одной линии с поверхностью черепицы (см. верхнее изображение на рис. 12).

Необходимое число гвоздей зависит от угла наклона скатов, а также от коллекции SHINGLAS и формы нарезки черепицы. Рекомендуемое положение гвоздей для разных серий Шингласа показано на рис. 12.

Важно: гибкая черепица серий ДЖАЗ и КАНТРИ монтируется с нахлестом, поэтому на стыке два соседних листа фиксируются одним гвоздем. Чтобы правильно определить место фиксации, следует ориентироваться на монтажную линию, которая присутствует на внешней поверхности черепицы этих серий (эта линия наносится в процессе изготовления кровельного материала).

Для крепления кровельных листов серии КОНТИНЕНТ подходят только длинные гвозди с широкой шляпкой (4,5 сантиметра длиной).

Монтаж стартовой полосы

Материал для стартовой полосы выбирается в зависимости от серии SHINGLAS. В одних коллекциях для этой цели используется коньково-карнизная черепица, а в других - стандартная рядовая.

Коньково-карнизная универсальная черепица не требует резки и укладывается клейкой стороной книзу поверх гидроизоляционного подкладочного материала с отступом от сгиба карнизной планки на 10-20 миллиметров. Чем длиннее скат крыши и больше угол его наклона, тем шире должен быть этот отступ.

Рис.13

Стартовая полоса для Шингласа с формой нарезки Аккорд, Бобровый Хвост, Соната или Трио изготавливается из обычных черепичных листов, от которых отрезаются лепестки. С нижней стороны вся поверхность полосы, за исключением клейкого слоя, покрывается слоем мастики, после чего приклеивается точно так же, как описано выше.

Под мягкую кровлю с нарезкой Континент и Драконий зуб стартовая полоса делается из гонтов рядовой черепицы без отрезания лепестков.

Укладка первого и следующих рядов Шингласа

Вести укладку листов мягкой кровли рекомендуется начиная с середины ската. Это упрощает выравнивание гонтов, особенно на длинных скатах. Первый ряд черепицы начинается от стартовой полосы с промежутком в 10-20 миллиметров между нею и нижним краем кровельных листов.

Укладка следующих рядов ведется снизу вверх по диагонали.

Особенности монтажа рядовой черепицы в зависимости от формы нарезки продемонстрированы на рис. 14 и 15.

Вестерн и Соната

Аккорд

Бобровый хвост

Трио

Драконий зуб

Континент

Второй ряд укладывается от середины ската со сдвигом в ту или иную сторону на ширину половины лепестка. Вести монтаж от центра ската можно в любую сторону - направо или налево.

Нижний край лепестков после фиксации второго ряда черепицы гвоздями должен совпасть с верхним краем вырезов в предыдущем ряду.

Точно так же, со сдвигом на пол-лепестка и выравниванием по вырезам предыдущего ряда, укладывается третий ряд гонтов и все последующие.

На рис. 16 показан вариант монтажа гибкой черепицы Shinglas от середины ската полосами, а на рис. 17 - в форме пирамиды.

Рис.16

Рис.17

При ливне или косом дожде возрастает опасность протечек влаги по краю крыши. Чтобы этого избежать, желательно проклеивать гонты Шингласа вдоль края кровли мастикой ФИКСЕР на ширину 100 миллиметров.

У фронтона углы гонтов, подходящих к торцевой планке, необходимо подрезать, как указано выше, на рис. 9. Это делается для организации правильного стока воды с кровли.
