Теплый пол сплошной под ламинат. Инфракрасные теплые полы под ламинат: отзывы

Одним из самых популярных и востребованных видов напольного покрытия является ламинат. Занимаясь ремонтом и монтируя его на пол, довольно часто встает вопрос, как под ламинат установить пленочный теплый пол. Такие работы следует выполнять тщательно и ответственно, чтобы система утепления выполняла все функции и долго работала, радуя комфортным климатом хозяев квартиры или дома. Поэтому прежде чем начать монтаж пленочного теплого пола под ламинат, необходимо разобраться в его конструкции и изучить инструкцию по его установке.

Теплый пол – описание, достоинства

Конструкция пленочного или инфракрасного теплого пола состоит из двух слоев теплого полимера , между которыми находится обогревательный элемент. Этот элемент является уникальным, так как представляет собой углеродную наноструктуру, в которой атомы углерода в форме гексагональной решетки дают возможность для излучения инфракрасных лучей. Такое излучение несет в себе энергию и называется тепловым.

Плотные полимеры, между которыми находится нагревательный элемент, защищают его от пробоев, возгорания, влаги и в то же время отлично пропускают инфракрасное излучение.

Углеродный материал в термопленке представлен в виде полос шириной в полтора сантиметра. Соединяются полосы медной шиной с серебряным покрытием, которые являются проводниками электрического тока.

Плюсы пленочного инфракрасного пола

Еще несколько лет назад о такой системе отопления слышали немногие. На сегодняшний день она приобрела огромную популярность. Объясняется это имеющимися достоинствами теплого пленочного пола:

Кроме этого, с помощью пленочного пола можно значительно сэкономить. При его применении потребление электроэнергии снижается на тридцать процентов.

Установка теплого пленочного пола под ламинат

При расчете нужного количества конструкции следует учитывать, что под техникой и мебелью площадь утеплять не нужно. Смысла в этом нет. Однако если намечены частые перестановки, то системой теплых полов покрывается вся площадь помещения.

Чтобы самостоятельно провести монтаж теплого пола под ламинат, необходимо сначала подготовить материалы и инструменты:

• термопленку;
• комплект изоляции;
• комплект электропроводки;
• зажимы;
• терморегулятор с датчиком температуры;
• полиэтиленовую пленку;
• двухсторонний скотч;
• плоскогубцы;
• паяльник.

Подготовка пола для установки термопленки

При монтаже под ламинат теплого пола демонтировать старое покрытие не нужно. Убрать его следует только в том случае, если оно уже не может выполнять свое предназначение.

Поверхность нужно будет очистить от пыли, грязи и проверить на неровности. Перепад высот может быть не более 0,4 мм. Обнаруженные неровности рекомендуется выровнять и с помощью пылесоса высушить. К установке нового пола можно переходить только после того, как все эти работы будут выполнены.

Укладка изоляции под ламинат

После того как поверхность будет подготовлена, следует переходить к монтажу гидроизоляции , которая защитит конструкцию от влаги.

Затем устанавливается под ламинат теплоизоляционный слой . Он предотвратит направленные вниз тепловые излучения. С помощью этого слоя повысится эффективность работы всей системы и значительно снизится электропотребление. Использовать можно любой изоляционный материал. Монтируется он металлизированной стороной вверх, а его стыки обклеиваются скотчем. Лучше всего использовать скотч с металлическим напылением.

По рекомендациям специалистов под ламинат желательно укладывать вспененный материал, толщина которого должна быть от трех миллиметров. Не рекомендуется для пленочных полов применять фольговое покрытие. Термопленка может перегреться и расплавиться.

Установка терморегулятора

Для управления показателями температур используется термостат, с помощью которого выполняются следующие задачи:

• устанавливается необходимый уровень температуры;
• программируется периодичность подогрева;
• устанавливается время работы конструкции.

Самое оптимальное место для установки терморегулятора – двадцать сантиметров от уровня пола . От него зависит размещение проводов и крепление листов термопленки.

Монтаж под ламинат системы теплый пол

Термопленка укладывается непосредственно на теплоизоляцию:

1. Если пленочная система будет использоваться только в качестве дополнительно обогрева, то теплыми полами с мощность в 90–150 Вт/м2 занимают 50% площади помещения.
2. Если термопленка, уложенная под ламинат, будет основным обогревом, то конструкцией мощностью в 150 Кв./м2 утепляют 70–80% поверхности пола.

Работы по укладке теплого пола:

После того как пленочные полы будут подсоединены к терморегулятору и электросети, необходимо протестировать их работу. Для этого активируется терморегулятор и через несколько минут проверяется, как прогрелись сегменты пола. У холодных участков с помощью тестера нужно проверить места срезов и соединения.

Если пол прогревается равномерно, и дефектов нет, то конструкция накрывается толстым слоем полиэтиленовой пленки . Она будет защищать термопленку от попадания на ее тепловую систему жидкостей. Полиэтилен расстилается вдоль полос пленочных полов.

Выбирая ламинат, обязательно нужно обратить внимание на возможность его использования в качестве укладки на теплые полы. Финишное покрытие укладывать следует осторожно, так как пленочное покрытие можно легко повредить.

При монтаже ламината в первую очередь необходимо соединить боковые грани его панелей, а затем каждую следующую полосу состыковывать с предыдущей.

Зазоры между панелями ламината устраняются с помощью молотка, которым нужно будет несильно постучать сбоку . После того как весь ламинат будет установлен, по всей площади помещения, в местах его стыковки со стенами, нужно будет прикрепить плинтус. Чтобы напольное покрытие при температурных перепадах не деформировалось, между ним и стеной рекомендуется оставить небольшой зазор.

Теплый пол к электричеству можно подключать только после того, как он прогреется до комнатной температуры. Если термопленка во время монтажа была повреждена, то место пробоя обязательно нужно заизолировать с обеих сторон.

Самостоятельная установка пленочного пола и монтаж на него ламината особых сложностей не представляет. Самое главное, это во время работ четко соблюдать все инструкции.

Грамотная укладка под ламинат предполагает, что она будет выполнена с учетом всех нюансов . В своей работе греющее оборудование использует ик-волны. Внутри тонкого многослойного полотнища запаяны излучатели, испускающие волны инфракрасного диапазона. Они движутся вверх, где задерживаются массивными предметами. В данном случае . Оно аккумулирует в себе тепло, постепенно отдавая его воздуху.

Излучение генерируют собранные в несколько полос карбоновые излучатели. В более мощных системах полотно сплошное. В любом случае по его краю располагаются токопроводящие шины из биметалла, которые отвечают за передачу электроэнергии на нагреватель. Мощность оборудования варьируется в пределах от 120 до 230 Вт. Разнятся размеры и толщина полотнищ.

Последний показатель не превышает 2 мм, что позволяет без проблем монтировать материал под любым покрытием. Ширина стандартной пленки может быть 100, 80, 60 и 50 см. Для удобства использования полотно поделено на сегменты, между которыми его можно разрезать. Средняя длина такого фрагмента составляет 20 см. Таким образом, при необходимости можно смонтировать греющий пол любой, даже очень сложной формы.

Пленочный пол под ламинат: что учесть при выборе покрытия

Стандартные ламели нельзя монтировать на нагреватели. Причин тому несколько:

• Панели обладают низкой теплопроводностью, что будет препятствовать обогреву помещения.
• Под воздействием высокой температуры геометрия пластин может изменяться, в результате поверхность может покоробиться.
• При нагреве искусственное покрытие может выделять токсичные вещества.

Все это достаточно серьезные причины, чтобы отказаться от его использования. Однако существуют специальные модели материала, предназначенные для укладки на обогреватель. Для них разработана особая маркировка, которую обязательно наносят на упаковку. Еще один важный момент: обязательное наличие замков на ламелях. Они должны быть уложены только по технологии плавающего пола, то есть без связи с основанием. Наклеивать в этом случае нельзя.

Правила размещения греющего полотна

Такого типа может быть как основным, так и дополнительным. В первом случае необходимо положить пленку на 70% площади, во втором все зависит от количества и мощности основных источников тепла. Однако в любом варианте следует учитывать важные рекомендации.

• На напольном покрытии над пленкой запрещено размещать теплоизолирующие предметы. Такие, как крупная мебель без ножек, плотные и т.п. Система на таких участках перегревается и может выйти из строя.
• Тяжелые предметы, вроде габаритной и мебели, не должны стоять над ик-полотном. Ламели под ними могут прогнуться, что приведет к излишнему давлению на нагреватель. В таких условиях он быстро ломается.
• Если предполагается комбинированное отопление, нельзя допускать, чтобы ламинированное покрытие грелось от двух источников тепла одновременно.
• Нужно учитывать, что зона нагрева пленочного материала выходит за его физические границы. По этой причине его не рекомендуется укладывать вплотную к стенам, крупной мебели и т.п. Отступ должен составлять порядка 3-10 см. Это зависит от мощности оборудования.

Оптимально уложить греющее полотнище на расстоянии 0,5-0,6 м от каждой стены. Это позволит в дальнейшем безболезненно делать перестановку мебели, если таковая потребуется.

Инфракрасный пленочный теплый пол под ламинат: технология грамотной укладки

Отопительная система представляет собой своеобразный слоеный пирог, который важно правильно уложить. Рассмотрим пошагово, как это сделать.

Шаг 1. Обустраиваем основание

Оно должно быть сухим, ровным и твердым. Ламинат можно укладывать только на выровненную основу. Поэтому, если перепады высоты превышают 2 мм на погонный метр, придется провести дополнительные работы. Для выравнивания оптимально залить ее нивелирующей смесью и дождаться полного высыхания. Деревянную поверхность проще всего выровнять фанерой.

Шаг 2. Кладем теплоизоляцию

Для нормального функционирования системы необходимо обустроить теплоотражающий слой. Стандартная в таких случаях алюминиевая фольга не подходит. Это объясняется тем, что нагреватель электрический, следовательно, подложка не должна проводить ток. Иначе возможны несчастные случаи. В качестве изолятора выбирают пенополиэтилен или пробку с нанесенным на нее отражающим слоем.

Перед укладкой материала тщательно очищаем основу от мусора и пыли. Использование обязательно. На чистую поверхность расстилаем полосы изолятора. Закрываем всю площадь помещения, даже если ик-пленка будет уложена не везде. Полотнища укладываем встык одно к другому с небольшим заходом на стены. Во избежание подвижек изолятора фиксируем его скотчем или закрепляем прямо к основе степлером.

Шаг 3: Раскладываем пленку

Раскатываем полосы, ориентируя их вдоль самых длинных сторон комнаты. Таким образом удастся минимизировать количество соединений контактов. При необходимости отрезаем полотно, но только по специальным участкам, которые обозначены маркировкой. В процессе укладки следим, чтобы целостность элементов не нарушалась. Полотно следует стелить так, чтоб не получалось нахлестов.

Медные токоведущие шины при укладке должны лечь вниз блестящей стороной. Это необходимо для дальнейшего соединения контактов. Полотнища обязательно фиксируются к подложке с помощью скотча.

После того, как все нагреватели будут разложены, определяем, какие шины будут соединяться с кабелем. Все незадействованные в коммутации участки сразу же тщательно изолируем. Для этого закрываем их битумной лентой, которая должна входить в комплект оборудования.

Шаг 4: Ставим термодатчик

Для корректной работы системы элемент располагают в наиболее холодной точке помещения. Причем он должен находиться на середине ширины полосы, так, чтобы расстояние от ее краев было одинаковым. Нельзя ставить датчик близко к стене. Между ними должно быть минимум 500 мм. Еще один важный момент. Если штатного кабеля устройства недостаточно для того, чтобы уложить его в выбранном месте, следует подобрать другое. Наращивать провод запрещено.

Вырезаем в подложке паз под корпус датчика и канал под монтаж его кабеля. Ставим элемент на место так, чтобы он располагался на карбоновом нагревателе. Фиксируем прибор битумной лентой, протягиваем от него кабель до . Пленку раскладываем и закрепляем к подложке.

Шаг 5. Устанавливаем клеммы

На участках, где излучающее оборудование будет подключаться к цепи, нужно поставить особые зажимы-клеммы. Чаще всего они имеют вид клипсы. В этом случае верхний лепесток элемента вставляем в контактный разрез пленки, а нижний заводим под нее. Затем берем плоскогубцы и плотно, но аккуратно обжимаем клемму, обеспечивая ей надежный контакт с медной шиной. Иногда встречаются другие типы соединений, правила их сборки нужно посмотреть в инструкции к оборудованию.

Шаг 6. Подключаем кабель

Протягиваем провод, размещая его около участков подключения. Обычно кабели выводятся на одну сторону системы: так удобнее соединять их с нагревателями. Хотя возможен и вывод нулевого и фазного провода на противоположные стороны комнаты. В этом случае нужно особенно внимательно проводить подключение, чтобы не выбрать одну токопроводящую шину для коммутации обоих контактов.

Концы уложенных кабелей зачищаем от изоляции примерно на 1 см и вставляем в контактную клемму. Обжимаем получившееся соединение плоскогубцами. Надежно изолируем его с помощью битумной ленты. Наклеиваем полоски сверху и снизу контакта, аккуратно обжимаем. В результате должна получиться водонепроницаемая капсула, защищающая соединение от возможного попадания воды.

Шаг 7. Подключаем терморегулятор

Технология укладки греющего пола предполагает, что все кабели должны сойтись в одной точке. Там, где они подходят к терморегулятору. Он может обслуживать сразу несколько участков системы, в этом случае крайне важно грамотно выбрать фурнитуру для подключения. Это должны быть только сертифицированные клеммные узлы, самодельные скрутки недопустимы.

Блок управления терморегулятора оснащен специальными разъемами, к которым присоединяются провода. Для предупреждения ошибок разработаны пиктограммы, обозначающие участки коммутации заземления, нагрузки и напряжения питания. После соединения каждый кабель укладываем в специальный канал и закрепляем терморегулятор на место.

Шаг 8. Пробный запуск системы

Проверяем целостность и правильность всех выполненных соединений и проводим пуск греющего пола. Если все сделано правильно, он должен нормально работать. При выявлении каких-либо проблем, следует исправить все недочеты и повторно запустить оборудование. Для наглядности предлагаем видео монтажа пленочного теплого пола под ламинат.

Шаг 9. Укладываем покрытие

Нагреватели не переносят воздействие воды, поэтому необходимо положить на полотно изоляцию. Достаточно будет пластиковой пленки в 200 мкм, которая защитит от влаги и не задержит ик-излучение. Материал режем на полосы нужной длины и раскладываем поверх греющей конструкции с небольшим нахлестом. Обязательно проклеиваем их скотчем.

Теперь можно начинать монтировать покрытие.Как укладывать выбранную модель ламината, нужно посмотреть на упаковке. Производитель обязательно дает рекомендации для получения лучшего результата. При работе следует соблюдать определенную осторожность, чтобы случайно не испортить пленочный обогреватель.

Самым разумным вариантом обустройства теплого пола, с последующей укладкой ламината является электрический, в частности инфракрасный пленочный теплый пол. Благодаря тому, что принцип его работы заключается в излучении в инфракрасном диапазоне, как следствие, происходит нагрев поверхностей окружающих предметов, а не конвекция воздуха вверх. Поэтому ИК пол хорошо зарекомендовал себя в качестве греющего основания под ламинат.

Ламинат – это влагостойкий, устойчивый к механическим повреждениям материал, с разумным соотношением цена/качество. Ламинированное напольное покрытие на 90% состоит из измельченной древесины, связанной различными клеевыми составами.

Укладка электрического теплого пола под ламинат у многих вызывает сомнение. Ведь древесина отличается способностью рассыхаться при высокой температуре, растрескиваться при ее перепаде, а формальдегид, который в качестве связующего компонента входит в состав ламинатной доски начинает интенсивное выделение.

Пленочный инфракрасный теплый пол под ламинат – преимущества

• равномерное тепловое излучение – дает возможность прогревать ламинат по всей поверхности;

• экономное энергопотребление. Позволяет сэкономить до 30% средств по сравнению с другими системами подогрева пола;

• нет риска повреждения целостности ламинированного покрытия, т.к. отсутствует необходимость нагревать систему до высоких температур. Благодаря использованию инфракрасного излучения, в первую очередь, прогреваются предметы в комнате, а не воздух;

• отсутствие необходимости выполнения «мокрых» работ. Укладка ламината не требует заливки стяжки;

• возможность использовать любой тип подложки;

• доступность. В крупных торговых павильонах есть демонстрационные модели, где можно наглядно (визуально и тактильно) оценить работу системы (доступно в больших городах Москва, СПб и т.д.) либо заказать в интернет-магазине, опираясь на технические характеристики и отзывы владельцев.

Ламинат для пленочного теплого пола – какой лучше выбрать

Несмотря на то, что производителями и мастерами рекомендована укладка пленочного теплого пола под ламинат не стоит сбрасывать со счетов и особенности самого ламината.

В частности, выбирая ламинат для инфракрасного теплого пола нужно обратить внимания не несколько факторов:

• маркировка ламината . Большинство производителей быстро отреагировали на изменение рыночных тенденции и включили в свой ассортимент ламинат, предназначенный специально для установки на теплый пол. Можно ли использовать ламинат для теплого пола будет обозначено на упаковке (соответствующий значок на этикетке). Причем некоторые производители указывают предельную температуру нагревания;

Примечание. Максимальная температура, до которой можно нагреть ламинированный пол – 27 °С.

• структура (плотность) ламината . От того, насколько «рыхлая» структура пола зависит способность ламелей проводить тепло. Чем плотнее ламинат – тем больше у него значение показателя теплового сопротивления. На практике это означает, что система теплый пол будет прогревать ламели, а не поверхности окружающих предметов;

• толщина ламината . При прочих равных условиях, чем толще ламель, тем медленнее она будет пропускать тепло;

• содержание формальдегида . Этот компонент находится в составе МДФ, который служит основой для ламинатной доски. При температуре в 20-26 °С выделение формальдегида происходит в штатном режиме. Т.е. по этому показателю большинство полов относится к классу Е1. Однако при нагревании ламелей выделение формальдегида активизируется, поэтому нужно обратить внимание и на этот показатель. Следует также учитывать, что интенсивное выделение формальдегида начинается при нагреве свыше 27 °С;

• стоимость ламината . Многие отзывы содержат нарекания не на работу системы теплый пол, а на необходимость стелить ламинат заново из-за попыток сэкономить на материале;

• подложка . Технология монтажа ламината предусматривает использование подложки. Установка подложки позволит нивелировать давление на замковое соединение полос от передвижения по ламелям. Ввиду того, что подложка укладывает не под пленку пола, а на него, к выбору пленки нужно подходить также ответственно.

Какую подложку можно использовать для укладки на теплый пленочный пол

• техническая пробка;
• жидкая композитная система;
• экструдированный пенополистирол;
• полистирольная подложка;
• материал с отражающей поверхностью.

Примечание. Недопустимо использовать в качестве подложки фольгированный материал (алюминиевая фольга, пнофол).

Монтаж инфракрасного пленочного теплого пола под ламинат своими руками

Технология укладки подразумевает выполнение нескольких последовательных шагов.

Монтаж инфракрасного пленочного теплого пола под ламинат – видео

Чтобы процесс запуска системы инфракрасный теплый пол прошел гладко, рекомендуется постепенное повышение температуры пола (на 3-4 °С в день) до заданного значения.

Правила установка теплого пола под ламинат

Ламинат считается достаточно популярным покрытием, которое применяется для жилых помещений. Связано это с тем, что он отличается низкой стоимостью, практичностью и высокими эстетическими качествами. Но можно ли его использовать для устройства теплого пола? Ведь данный материал изготовляют из дерева. Высокая температура может не только разрушить его, а и стать причиной выделения вредных для организма веществ.

Основные составляющие ламинированного напольного покрытия

Монтаж ламината происходит по уже готовой конструкции обогрева. Перед этим основание покрывают тонкой подложкой толщиной 2-3 мм для звукоизоляции напольного покрытия. Чтобы не уменьшить качество обогрева, используют материал с перфорацией.

В данном случае тепловая энергия сможет проникнуть через отверстия в подложке. При укладке инфракрасной пленки для обогрева напольного покрытия дополнительно применяется полиэтилен. Он укладывается прямо на готовое основание под декоративную облицовку.

После этого происходит поочередная укладка всего ламината. Соединение отдельных элементов осуществляется с применением замков Click или Lock.

Видео: Монтаж пленочного теплого пола под ламинат своими руками

Как уложить пленочный теплый пол под ламинат

Создать в своем жилище теплую и уютную атмосферу стремится каждый старательный хозяин. Грамотно организованная система обогрева помещения сделает эту задачу намного проще, поэтому до наступления холодов стоит позаботиться об утеплении всех поверхностей в доме, в том числе и пола. Пленочный теплый пол под ламинат станет идеальным решением, чтобы создать оптимальный микроклимат в квартире, не затратив при этом массу времени и усилий.

В данном материале с фото пойдет речь о способах, разновидностях и правилах укладки, которые необходимо соблюдать, если вы решили устроить подогрев пола под ламинат.

Способы укладки пленочного теплого пола

Как правило, при укладке теплого пола с электропитанием применяют три способа их расположения:

Если стяжка пола находится в идеальном состоянии, можно производить монтаж теплого пола под ламинат или линолеум непосредственно на нее, что позволит существенно сэкономить время на дополнительные работы. При укладке кабельного электрического пола на кухне, в ванной или на лоджии, нагревательные элементы прячут в толще стяжки, уложив предварительно термоизолирующую прослойку.

В случае укладки теплого пола в двухэтажных домах, где утепление пола на первом этаже выполнено, дополнительную стяжку и теплоизоляцию производить не нужно. Уложенная поверх керамическая плитка и толстый слой клея послужат защитой для теплого пола. Правда, стоит предварительно свериться с инструкцией к нему.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

Последний довольно часто применяют не только для утепления пола, но и стен. С таким материалом легко и удобно работать, поскольку он эластичный и обладает небольшими размерами (585х545 мм). Читайте также: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа «.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

• скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
• высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
• пленочный теплый пол отличается высоким уровнем надежности;
• отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум «);
• не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
• оказывает антиаллергическое воздействие на человеческий организм;
• экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
• может быть демонтирован и перемещен на новое место жительства;
• обладает эффектом ионизации воздуха.

Что понадобится при установке пленочного теплого пола

Комплектация инфракрасного пола предполагает наличие термопленки, свернутой в рулон, изоляционного материала, контактных зажимов и проводки для них. Дополнительно нужно приобрести датчик температуры и терморегулятор.

Ряд дополнительных материалов послужит для увеличения срока эксплуатации пола и повышения его тепловых качеств.

Требования к основе под теплый пленочный пол под ламинат

Перед тем, как уложить теплый пол под ламинат, необходимо тщательно подготовить основу под него. Если планируется укладка на старое покрытие, важно убедиться, что оно пригодно к дальнейшей эксплуатации, не содержит впадин или неровностей, способно выдержать нагрузку после укладки финишного пола.

Основу следует очистить, проверить наличие перепадов уровня – их значение не должно превышать толщины пленки в 3 мм. Обнаруженные неровности нужно устранить, после чего тщательно просушить поверхность. После этого может быть выполнена укладка пленочного теплого пола под ламинат.

Располагая пленку по поверхности пола, стоит помнить, что обогревать пространство под мебелью нецелесообразно и вредно для мебели. Однако если в скором времени планируется перестановка мебели, можно охватить теплым полом все пространство комнаты.

Планируя укладку теплого пола нужно рассчитать потребляемую мощность, необходимую для конкретной площади помещения. Эти значения повышаются прямо пропорционально. Получить необходимые консультации для расчета оптимальной мощности и эффективности эксплуатации теплого пола можно при покупке пленочного пола.

Укладка изоляционных материалов

Следующим важным этапом в процессе, как правильно уложить теплый пол под ламинат, является настил изоляционных материалов для предотвращения контакта теплого пола с влагой.

После этого можно уложить теплоизоляцию, чтобы повысить эффективность теплого пола и снизить теплопотери от потоков тепла, направленных вниз.

Подойдет любой рулонный материал, уложенный металлизированной стороной вверх, швы которого следует проклеить скотчем.

Перед тем, как положить теплый пол под ламинат, лучше всего воспользоваться вспененными изоляционными материалами, не тоньше 3 мм толщины.

В качестве изоляции под ламинат одинаково хорошо подходят как отражающие, так и неотражающие изоляционные материалы, лишь бы были выдержаны нормативы толщины. Неплохо себя проявляет лавсановая отражающая пленка, а вот фольгированный материал не совсем подходит для инфракрасного пленочного пола, поэтому укладывать его нежелательно.

Металлизированный скотч оптимально справится с задачей герметизации швов между полотнами изоляции.

Выбор места и подготовка к монтажу терморегулятора

Для контроля температурных показателей теплого пола используется термостат.

Основные функции термостата таковы:

• настройка желаемого уровня температуры;
• установка периодов подогрева;
• выполнение включения и выключения теплого пола в рамках установленных программ в автоматическом режиме.

Перед тем, как постелить теплый пол под ламинат, нужно определиться с местом расположения терморегулятора, поскольку оно влияет на схему расположения пленки и укладку проводки. Как правило, его располагают в 20 см от уровня пола.

Методика укладки нагревательных элементов

Чтобы знать, как установить теплый пол под ламинат, следует при расположении пленки сверяться с разработанной схемой.

Инфракрасный пленочный теплый пол может охватывать не всю площадь помещения, что зависит от его предназначения и интенсивности использования (прочитайте: «Как укладывать инфракрасный теплый пол под ламинат – инструкция по монтажу «).

Пленку можно настилать:

• На половине общей площади помещения, если предусмотрены иные источники отопления, а теплый пол служит в качестве дополнительной поддержки. При этом достаточно мощности 90-150 Вт/м 2 .
• На 70-80% общей площади, если является единственным отопительным прибором. Мощность пола в данном случае возрастает до 150 Вт/м 2 .

Расстояние от края пленки до стен или мебели должно составлять не менее 20 см, а до отопительных приборов – не менее 1 метра. Это делается во избежание перегрева пола и выхода его из строя.

Чтобы максимально удобно и эффективно расположить пленку на поверхности пола, ее можно разрезать по светлым отметкам. При этом максимальная длина полосы не может превышать 8 м.

Обратите внимание, что укладывать отрезки пленки внахлест – строго воспрещается.

Если пленка односторонняя, ее располагают усиленной стороной вниз, а если двухсторонняя – сторона не имеет значения. Направление укладки пленки должно быть в сторону термостата, чтобы минимизировать расходы на проводку. Стелить пленку нужно медными контактами вниз, к которым впоследствии прикрепляют зажимы для подключения проводки. Читайте также: «Как сделать полы с подогревом под ламинат – пошаговое руководство «.

Изоляция срезов

Места срезов, содержащие открытые участки меди, нуждаются в дополнительной изоляции. Зачастую в этих целях применяют битумную изоляцию. Для обклеивания оголенных участков с обеих сторон, необходимо отрезать большие куски пленки.

Потом в пленке прорезают отверстия, куда вдавливают обклеенные медные участки и закрывают срезы скотчем. Приступать к изоляции мест соединения контактов с зажимами и проводкой можно только после их монтажа. Чтобы прикрепить зажим, его нужно расположить между пленкой и медной полосой, а после этого – прижать пассатижами.

Укладка и проверка работы проводки
Подключение проводов

Укладку проводки пленочного теплого пола необходимо выполнять от центра к плинтусам на стенах, чтобы избежать чрезмерного давления напольного покрытия. Провода прокладываются под пленкой, в которой предварительно прорезают отверстия для них. После фиксации места надреза скрепляют скотчем. Раскладка проводки должна быть сделана так, чтобы не выступать за пределы теплоизолирующей подложки.

Подключение кабеля к зажимам выполняется параллельным методом. Концы проводов зачищают, просовывают сквозь надрез в пленке и вставляют в места крепления зажима, после чего их прижимают пассатижами. Место соединения изолируют и фиксируют к пленке скотчем. Чтобы не перепутать линии проводки, можно выбрать кабеля двух цветов.

Подсоединение термостата

После укладки термопленки к ней необходимо прикрепить термодатчик. Располагают его, как правило, в области второй секции. Под его проводку и сам датчик в пленке делают надрезы. Кроме того, стоит проследить, чтобы в месте прохождения кабеля под термодатчик пленка делала плавный поворот. Это позволит предотвратить излом кабеля.

Как только датчик будет установлен, можно приступать к монтажу термостата. Предпочтительнее, когда он подключен стационарно, однако, допускается и подсоединение через розетку.

Подключать термостат к пленочному инфракрасному теплому полу следует так же, как и прочие виды теплого пола. По два провода, подходящие к термодатчику и теплому полу, подключаются попарно с двух сторон термостата. Два оставшихся свободными разъема служат для подключения кабелей питания. Заземление соединяется с помощью клеммы.

Проверка системы

Прежде чем проводить укладку ламината, следует убедиться, что теплый пол функционирует правильно. Если не наблюдается перегревания отдельных элементов или искрения, значит термопленка качественная.

Как только установлено, что никаких неисправностей нет, следует покрыть нагревательные элементы слоем защитного полиэтилена, толщиной не уже 80 мкм, призванным предотвратить попадание влаги на термопленку. Кроме того, такая прослойка позволит увеличить срок службы теплого пола. Настилают полиэтиленовую пленку внахлест по всей поверхности теплого пола.

Монтаж ламината

Для укладки на теплые полы следует использовать ламинат со специальной маркировкой, причем во время монтажа нелишним будет соблюдать осторожность, чтобы не повредить термопленку. Читайте также: «Какой ламинат лучше для теплого пола – выбираем оптимальный материал «.

Собрать ламинат можно довольно просто. Каждая из панелей снабжена замковым механизмом, так что достаточно расположить их под углом и соединить, после чего опустить панель до щелчка. В случае образования небольших зазоров можно простучать панели резиновым молотком. Сначала панели скрепляются между собой узкими гранями, а потом – полосы соединяют между собой.

При укладке ламината важно оставлять у стен зазоры для расширения покрытия при температурных изменениях. По завершении этого процесса, по периметру комнаты устанавливают плинтусы, в которые прячется проводка теплого пола.

Нагревательной пленке необходимо дать время для прогрева до комнатной температуры, после чего ее можно включать в сеть.

Работы по укладке пленочного теплого пола желательно проводить при относительной влажности не более 60 % и плюсовой температуре.

Обязательно следует убедиться, что проведена изоляция контактов и мест надреза термопленки, прежде чем подключать ее к электропитанию. Ни в коем случае не следует включать в сеть нагревательную пленку, если она находится в свернутом в рулон состоянии.

Если оказалось повреждено графитовое напыление на термопленке, отверстие должно быть заизолировано с двух сторон.

Производить монтаж пленочного теплого пола под ламинат на влажную поверхность запрещено. В случае попадания на теплый пол воды вследствие затопления, его нужно сразу же отключить от сети, а затем оставить для полного просыхания в естественных условиях.

Не следует наступать в обуви на уложенную термопленку.

Термодатчик должен быть установлен свободно, чтобы в случае неисправности его можно было легко заменить.

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее “открытых” контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения “снизу вверх”.

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Теплые полы – действительно необходимая для комфорта в жилом доме или квартире система. Во время отключения отопления — осенью или даже в летний период, когда на улице прохладно — они позволят ходить босиком, не волнуясь о том, что ребенок, сидящий на полу, простынет. Именно поэтому так часто в жилых домах и оборудуют эти системы. Монтаж приходится производить под самые разные напольные покрытия. Электрический теплый пол под ламинат станет отличным сочетанием комфорта и качества.

Ламинат – покрытие хоть и довольно красивое, но по сравнению с тем же паркетом кажется более холодным и неприятным, если по нему ходить босиком. Поэтому под ламинат рекомендовано укладывать систему теплых полов. Особенно это касается домов, расположенных в частном секторе, и квартир, находящихся на первом этаже, где холодный воздух снизу очень сильно охлаждает и напольное покрытие. Система теплого пола обеспечит комфортное проживание в таких помещениях всем членам семьи.

На заметку! Ламинат – покрытие, реализуемое в магазинах по доступной цене, а потому приобретают его все больше владельцев жилых помещений. Поэтому материал с каждым годом становится популярнее.

Теплые полы – это система, обеспечивающая подогрев напольного покрытия, своеобразное отопление. Как ни странно, история этого способа подогрева насчитывает более 20 веков в общей сложности. Подобие современных систем использовалось для обогрева помещений еще в Древнем Риме и Корее в начале нашей эры. Конечно, об электричестве речи не шло, но тогда в некоторых домах печи строились таким образом, чтобы выходящие из них дым и горячий воздух проходили в специальных полостях под напольным покрытием и тем самым прогревали помещение снизу.

Сейчас технологии шагнули вперед – появились современные способы подогрева полов и все они обладают определенными достоинствами:

• комфортные условия проживания в квартире за счет прогрева напольного покрытия и воздуха в нижней части комнаты;
• незаметность системы для глаза;
• возможность использования в любом помещении.

Недостатки у теплого пола практически отсутствуют. К ним можно отнести некоторую сложность монтажа (необходимо укладывать системы под покрытие, и если оно уже было ранее уложено, то его придется разбирать), а также возрастание счетов за коммунальные услуги – электричество или отопление, в зависимости от типа пола.

На заметку! Некоторые системы теплого пола (водяные) нельзя укладывать в квартирах, расположенных в старых домах – там не предусмотрена возможность подключения контура обогрева к центральной отопительной системе, и управляющая компания может запретить использовать такие теплые полы. Выход один – приобретение электрической системы обогрева полов.

Именно поэтому речь в статье пойдет лишь об электрических типах теплого пола, использование которых не будет ограничиваться наличием разрешения от управляющей компании на установку. Да и монтаж их гораздо проще, чем водяных систем подогрева.

Виды теплого электрического пола

Существует всего два вида систем электрического теплого пола – это пленочный инфракрасный и кабельный. Также кабельный теплый пол имеет еще подвид – пол из тепломатов. У каждой системы есть свои особенности, достоинства и недостатки. Чтобы понять, чем они отличаются друг от друга, следует познакомиться с ними поближе.

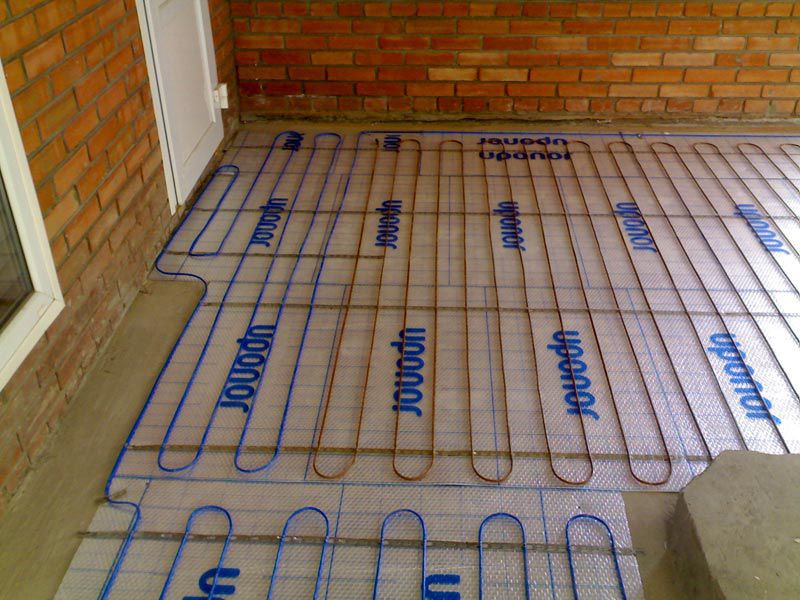

Нетрудно догадаться, что эта система подогрева полов представляет собой специальный нагревательный кабель, уложенный определенным способом под напольным покрытием. Необходимую длину кабеля рассчитать каждый сможет самостоятельно – она будет зависеть от размеров и площади помещения. Монтаж производится на армирующую сетку или особую ленту, снабженную специальными фиксаторами.

Внимание! Для монтажа кабельного теплого пола обязательно укладывать бетонную стяжку! Ее толщина должна быть около 4 см.

Главными недостатками системы являются высокое потребление электроэнергии с учетом того, что много тепла тратится именно на прогрев бетонной стяжки, и сложность регулировки температуры при необходимости. Еще важно знать (уже на этапе монтажа), где будет располагаться мебель – если система теплого пола будет проходить прямо под диваном или шкафами, будет риск того, что она перегреется и выйдет из строя.

Под ламинат кабельный теплый пол укладывается редко. Способ монтажа сильно напоминает укладку водяного теплого пола – кабель необходимой длины раскладывается по определенной схеме в стяжку. Вот тут и начинаются проблемы, ограничивающие использование под ламинатом данного вида системы. Дело в том, что если нагревается сначала стяжка, а только потом – все остальное, то наблюдаются проблемы с подложкой, на которую уложен ламинат. Она плохо пропускает тепло. А если отказаться от ее использования, то, к сожалению, шум от работающей нагревательной системы будет раздражать.

Тепломаты (термоматы)

Это тоже кабельный вариант системы теплого пола, но здесь элемент, отдающий тепло, то есть сам провод, укладывается в специальные сетчатые маты. Да и кабель несколько тоньше своего собрата, используемого в предыдущем случае. Достоинство этого вида заключается в том, что тут не придется рассчитывать шаг укладки проводов – они будут сразу фиксироваться на необходимом друг от друга расстоянии.
