Крепежные элементы для деревянных конструкций. Крепеж и соединения для дерева на строительстве дома

Большинство сохранившихся памятников деревянной архитектуры возведено без единого гвоздя, с помощью одного только топора, и этот факт до сих пор вызывает восхищение. Но по прошествии веков изготавливаемые из металла крепёжные системы, применяемые для сооружения , сильно изменились, поэтому сегодня нет смысла повторять «подвиги» предков. Строить надо просто, быстро и надёжно. Рассмотрим предлагаемый производителями металлический крепёж на примере узлов и элементов, позволяющих значительно упростить и ускорить соединение лаг пола с балками или , а заодно и некоторые другие операции.

Фото: ESSVE. Балочные башмаки снабжены отверстиями диаметром 5 мм (расположены как на фланце, так и на отворотах) для гвоздей/шурупов и отверстиями диаметром 9 или 11 мм для болтов или шурупов-глухарей. На нижней поверхности фланца имеется отверстие диаметром 7 мм для дополнитель-ного крепления лаги

1. Соединительные элементы с перфорацией

Фото: Eurutec. Специальные элементы для выполнения распространённых в деревянном домостроении операций: регулировочный саморез для оконных коробок или обрешётки (а); стягивающий саморез (б); саморез Hobotec для крепления массивной доски, блокхауза или имитации бруса при обшивке деревянного дома (в)

Если балки и лаги пола невидимы в интерьере, то их можно соединять с помощью так называемых балочных башмаков, выпускаемых, например, компанией Essve. Эти элементы подходят для крепления дерева не только к дереву, но и к бетону или кирпичной кладке (при использовании соответствующих ). Они изготавливаются в основном из горячеоцинкованной стали толщиной 1,5 или 2 мм, но есть на рынке и более дорогие изделия из нержавеющей кислотоустойчивой стали А4. Башмаки выпускаются в двух вариантах: с отворотами, повёрнутыми наружу или внутрь. Цена: от 50 до 500 руб. за 1 шт.

Производитель рекомендует крепить балочные башмаки к соединяемым элементам специальными анкерными шурупами диаметром 5 мм (в зависимости от нагрузки последние могут вставляться во все или в некоторые отверстия), а при очень большой нагрузке или фиксации к «каменному» материалу задействовать также отверстия для болтов. Кроме анкерных башмаков на рынке представлены перфорированные универсальные фиксаторы (а), стропильные крепления (б), уголки (в), пластины (г), показанные на рисунке, и т. д.

Преимущества анкерных шурупов

Почему производители перфорированного крепежа предлагают использовать именно анкерные шурупы? Чем последние лучше обычных саморезов или анкерных (ершёных) гвоздей, применяемых для закрепления балочных башмаков и прочих металлических перфорированных элементов?

Преимущества обусловлены особенностями конструкции анкерных шурупов.

Во-первых, их плоская шляпка плотнее прижимает закрепляемый металлический элемент к древесине.

Во-вторых, гладкая цилиндрическая часть, находящаяся под шляпкой шурупа, имеет тот же диаметр 5 мм, что и отверстия в перфорированных металлоэлементах. Она целиком заполняет отверстие и потому полностью передаёт нагрузку, а также хорошо работает на срез. Кроме того, благодаря конусному подголовку шуруп лучше центрируется.

Обычный саморез далеко не всегда передаёт нагрузку полностью, значительно хуже работает на срез. Ну а анкерный гвоздь невозможно демонтировать, не разрушив ту часть деревянного элемента, в которую он вбит.

А вот анкерный шуруп легко выкручивается и может быть ввёрнут в деревянный элемент на новом месте.

2. Металлические системы «шип-паз»

Узловой соединитель «Атлас» производится немецкой компанией EuroTec. Элемент изготовлен из алюминия и состоит из двух частей, одна из которых снабжена шипом, вторая - соответствующим пазом. Они скрепляются друг с другом по принципу «ласточкин хвост», что позволяет обеспечивать надёжную передачу вертикальных и горизонтальных усилий, воспринимать усилия при растяжении и сжатии и даже изгибающие моменты. Соединение может быть как видимым, так и скрытым, для чего обе металлические части утапливаются в заранее выфрезерованные пазы. Длина узлового соединителя «Атлас» - 70–200 мм. Цена - 1500–5500 руб. за 1 шт.

Основными конкурентами EuroTec на российском рынке являются австрийские компании PITZL и SHERPA Connection Systems, которые выпускают схожий ассортимент соединительных элементов. Более известна система SHERPA, обеспечивающая несущую способностью соединений от 5 до 280 кН -
специальная программа для расчётов позволяет подобрать крепёж для каждого конкретного случая. Любой соединитель состоит из двух алюминиевых деталей, которые также скрепляются по принципу «ласточкин хвост». Стоимость элементов SHERPA - от 800 до 12 тыс. руб. за 1 шт.

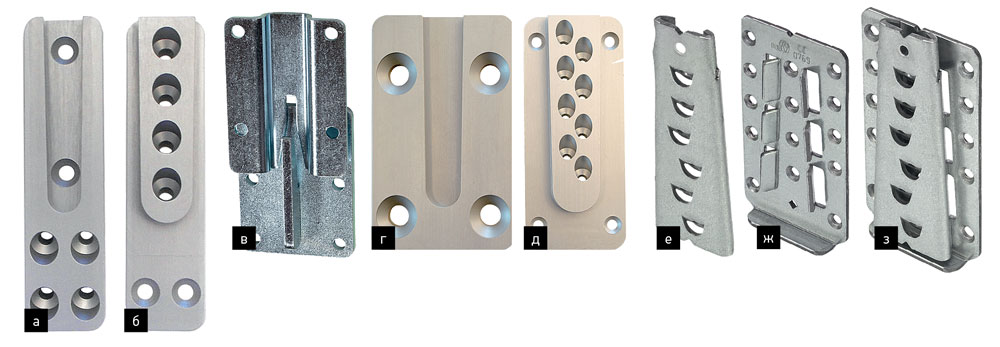

Фото: ВВ Stanz-und Umformtechnik, PITZL. Соединители SHERPA (а - д), изготовленные из сверхпрочного алюминиевого сплава, и стальные элементы ВВ (е - з) позволяют создавать не только высокопрочные и надёжные строительные конструкции, но и весьма эстетичные лестницы и даже мебель

Ещё один конкурент EuroTec - немецкая компания ВВ Stanz-und Umformtechnik, разработавшая соединительный узел ВВ. Он изготавливается из оцинкованной листовой стали толщиной 4 мм и состоит, как и его алюминиевые собратья, из двух частей, фиксирующихся друг к другу по принципу «ласточкин хвост». Обе половины крепятся к древесине саморезами, количество которых зависит от размера элемента. Соединители BB имеют ширину 70 мм и длину 90, 125, 150 и 190 мм. Цена - одна из самых доступных на сегодняшний день: 180–800 руб. за 1 шт.

Соединители позволяют за несколько минут решить задачи, на которые в классических технологиях строительства требуются часы и даже дни.

3. Трёхмерные рейки

Фото: Rotho Blaas. Трёхмерные перфорированные алюминиевые рейки для создания потайных соединений: Alumaxi (а), Аlumini (б) и Alumidi (в)

Итальянская компания Rotho Blaas предлагает соединять детали, расположенные как перпендикулярно друг другу в одной плоскости, так и под углом по вертикали, с помощью Т-образных реек, которые изготовлены методом экструзии из алюминиевого сплава высокой прочности EN AW-6005A. Они выпускаются в трёх модификациях, рассчитанных на разный уровень нагрузок: Alumini, Alumidi и Alumaxi. В каждой представлены рейки как с отверстиями в основании и перпендикулярной ему полке, так и без отверстий в полке. Рейки могут иметь фиксированную длину (от 80 до 768 мм), а в модификациях без отверстий доступны рейки длиной 2176 мм с надрезами через каждые 64 мм, что позволяет изготавливать крепёж любой длины.

При монтаже основание рейки прикрепляется к балке саморезами, далее на торце закрепляемой к балке лаги делается паз, размеры которого соответствуют полке рейки. Если у последней есть перфорационные отверстия, то, используя полку как кондуктор, в лаге сверлят отверстия, надевают её на полку и вставляют в них металлические штифты. Если перфорации нет, то на полку надевают лагу и фиксируют соединение саморезами со сверлом. Цена реечного крепежа: 1230–18 425 руб. за 1 шт.

Соединительную систему следует выбирать в соответствии с размерами сечений соединяемых балок, а также действующими на них статическими и динамическими нагрузками.

4. Потайные элементы типа «Ёж»

Фото: Rotho Blaas. Монтаж элементов «Еж» прост. В торце лаги делается углубление, в которое вкладывается соединительный элемент и закрепляется закрученными под углом саморезами. Далее лага через заранее просверленное отверстие крепится к балке резьбовым элементом, вкручиваемым в центральное отверстие соединителя

Соединители Disc компании Rotho Blaas представляют собой шайбу из углеродистой стали с гальванической оцинковкой. В основании шайбы имеются просверленные под углом отверстия для саморезов, в центральной части - отверстие с резьбой. В последнее вворачивают шпильку, продевают её свободный конец в заранее просверленное в балке отверстие и фиксируют с противоположной стороны балки гайкой с подложенной под неё широкой шайбой. Полученное соединение успешно работает как на сдвиг, так и на выдёргивание. При большой нагрузке в торце лаги можно одновременно устанавливать до трёх элементов Disx с диаметром основания шайбы 50, 80 и 120 мм (диаметр резьбовых отверстий - М12, М16 и М20 соответственно). Цена: от 4145 до 9044 руб. за 1 шт. (винты входят в комплект).

Альтернативой соединителям Disc служат элементы IdeeFix компании EuroTec. Крепёж выполнен в виде полого цилиндра с внешним диаметром 30, 40 или 50 мм, изготовленного из алюминиевого сплава. В нижней части цилиндра имеется отверстие с резьбой М12, М16 или М20. В верхней - конусное углубление с отверстиями под саморезы, просверленными под углом 45°. Элемент IdeeFix крепится почти так же, как и предыдущий соединитель, но лага к балке фиксируется не шпилькой, а мощным болтом с широкой шляпкой (входит в комплект вместе с саморезами). Цена - 1500–4500 руб. за 1 шт.

5. Саморезы с полной резьбой KonstruX

Эти необычные изделия позволяют сэко­номить не только время, необходимое для сборки узла, но и средства, ведь соединительные металлоэлементы не нужны. Саморезы имеют полную резьбу, создающую высокое сопротивление выдёргиванию, и полностью закручиваются в древесину под углом 30, 45 или 60°, что в корне меняет привычную схему их работы. В данном случае шурупы работают только на выдёргивание, что и позволяет им принять на себя значительную часть действующих на соединение усилий. Таким образом, можно соединять детали под углом (а), сплачивать элементы, уменьшая при этом их прогиб (б), усиливать места вырезов в балках и лагах (в) (см. рисунок ниже).

Фото: Eurotec. Выбрать подходящий шуруп KonstruX, схему скрепления элементов, а также рассчитать необходимое количество шурупов помогает специальная программа ECS, которую можно свободно скачать на сайте производителя саморезов или крупной компании-продавца

Существуют саморезы с цилиндрической (диаметр шурупа - 6,5; 8 и 10 мм) и потайной (диаметр шурупа - 8 или 11,3 мм) головкой. Длина - 65–1000 мм. Цена - 20–800 руб. за 1 шт. Для установки шурупов длиной менее 245 мм предварительное сверление не требуется, а вот для более длинных (чтобы предотвратить увод в сторону) рекомендуется заранее просверлить отверстия под саморез на глубину до ⅓ от его длины.

6. Специальные саморезы

С помощью самореза Hobotec крепят массивные доски, блокхауз или имитацию бруса. Шляпка изделия снабжена фрезерными рёбрами и легко утапливается в древесине, а наконечник выполнен в виде сверла. Фреза в середине длины шурупа увеличивает диаметр отверстия, позволяя плотнее притянуть закрепляемый элемент. Саморезы диаметром 3,2 мм и длиной от 20 до 60 мм изготавливаются из обычной стали с покрытием (цена - 1100–2200 руб. за упаковку из 500 шт.) или нержавеющей стали (цена - 3500–7500 руб. за упаковку из 500 шт.).

Стягивающий саморез тоже оснащён фрезой, но его наконечник иной - он имеет специальный паз, превращающий шуруп в сверло по дереву. Плоская шляпка имеет большой диаметр и снабжена самозенкующей головкой и шестигранным шлицом. На саморез нанесено специальное восковое покрытие, уменьшающее трение при вкручивании. Диаметр изделия - 3–12 мм, длина - 30–600 мм. Цена - от 300 до 5 тыс. руб. за упаковку из 500 шт.

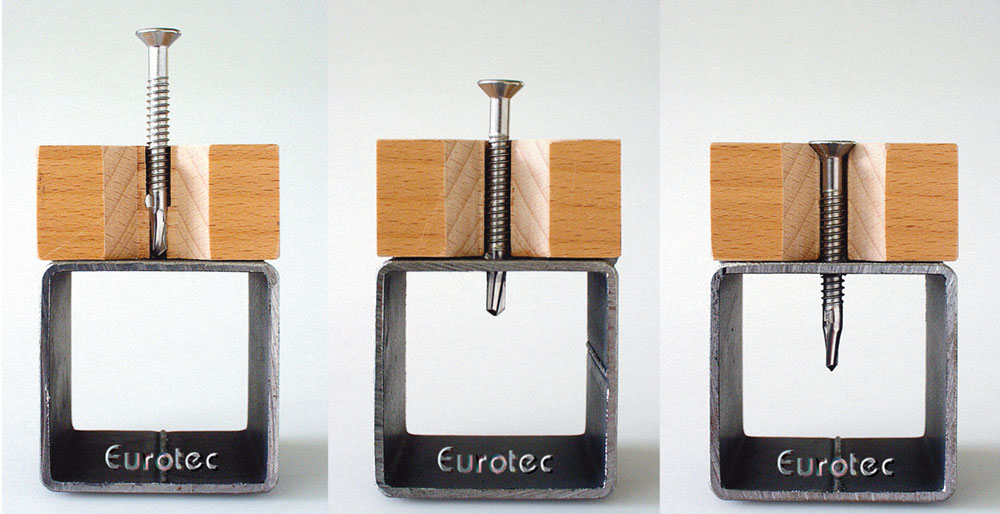

Фото: Eurotec. Саморез - флюгель для крепления деревянной обшивки к стальному основанию. Снабжён наконечником-сверлом и специальными «крылышками» (располагаются над наконечником), которые расширяют отверстие в древесине и ломаются при сверлении металла. В результате, нарезав в металле резьбу, саморез закрепляется в нём, а шляпка притягивает к металлу деревянный элемент. Длина: 32–125 мм. Цена: от 500 до 2500 руб. за упаковку из 500 шт.

Регулировочный саморез пригодится, например, для крепления оконных и дверных коробок либо деревянной обрешётки к дереву, бетону, кирпичу или металлу (элемент может снабжаться сверлящим наконечником двух типов). Саморез в один приём вкручивается в коробку и находящуюся за ней стену или силовой элемент. При этом расположенные под головкой шурупа кольцевые конусные «шипы» прочно закрепляются в коробке (почти как рыболовный крючок), благодаря чему её положение относительно стены легко регулируется путём дальнейшего вкручивания или выкручивания крепёжного элемента. Длина - от 60 до 125 мм. Цена - от 2000 до 3500 руб. за упаковку из 500 шт.

Специальные саморезы позволяют значительно ускорить и облегчить выполнение тех операций, которые необходимы при создании деревянных конструкций.

Здравствуйте, мастера-любители! Именно вам в первую очередь будут полезны рекомендации по использованию металлического крепежа для деревянных конструкций.

Популярными постройками для мастеров-любителей являются разного рода навесы, сараи, беседки. Но, как использовать крепеж для дерева в их сооружении, знают далеко не все. В этой статье будут перечислены наиболее распространённые приемы использования крепежа для деревянных конструкций.

В ходе строительства деревянных сооружений нередко можно увидеть, как плотники, используя плотницкие и столярные инструменты, выполняют сборку деревянных стропильных конструкций, связывают различные балки. Использование столярных и плотницких соединений в строительстве требует немалого опыта и сноровки. Поэтому у мастера-любителя такие соединения получаются чаще всего неаккуратными. Решение этой проблемы видится в использовании металлического крепежа для деревянных конструкций.

Использование крепежных изделий позволяет значительно облегчить выполнение монтажных работ и сэкономить время. При этом монтаж может выполнить человек, не имеющий специальной подготовки и достаточных навыков в строительстве.

При изготовлении металлического крепежа для деревянных конструкций используют листовую сталь толщиной до 2 мм с предварительно просверленными для монтажа отверстиями под гвозди и болты. Из-за наличия таких отверстий металлический крепеж называют еще перфорированным. Для защиты от коррозии все изделия подвергаются оцинковке.

По своему назначению весь крепеж разделен на четыре группы: крепежные пластины, крепежные уголки, крепеж для соединения под прямым углом, крепеж для соединения под углом, отличным от прямого угла. Такое деление перфорированного крепежа по его назначению наиболее удобно для новичка, т.к. отражает его применение в монтажных работах.

Крепежные пластины

1. Крепежная пластина толщиной от 2,5 до 3 мм, длиной от 96 до 180 мм. Имеет отверстия для гвоздей и под болты.

2. Т- крепежные пластины с отверстиями для гвоздей и для шестигранных болтов. Имеют размеры 80×86х2 мм и 160×98х2,5 мм.

3. Удлиненные крепежные пластины длиной до 400 мм и перфорированные пластины длиной до 1250 мм.

Крепежные уголки

4. Используются для легких соединений. Производятся из стали толщиной 2 мм и имеют размер от 40×40х20 мм.

5 и 6. Используются для углового соединения тяжелых балок в вертикальных или горизонтальных плоскостях. Имеют размеры от 40×40х60 мм до 100×100х100 мм.

7. Перфорированный крепежный уголок имеет дополнительные отверстия под шестигранный болт.

8. Усиленный крепежный уголок.

9. Перфорированный металлический уголок с отверстиями под шестигранный болт с контргайкой.

Крепежи для соединения под прямым углом

10. Прекрасно подходят для соединения перекрещивающихся балок. Толщина металлического крепления 2 мм, ширина составляет 33 мм, длина варьирует от 170 мм до 330 мм.

11. Усиленный уголок для жесткого соединения не только Г-образных конструкций, но и крестообразных соединений. Имеются отверстия под шестигранные болты.

12. Используется для жесткого соединения массивных балок с наружным расположением отверстий. Имеются отверстия под шестигранные болты. Ширина от 40 до 160 мм.

13. Крепление рассчитано под массивный брус с внутренним расположением крепежных отверстий.

14. Двухсекционный крепеж. Идеально подходит для работы с брусом нестандартного сечения.

Крепеж для соединения под углом, отличным от прямого

15. Крепежные уголки для соединения деталей под углом 135 градусов. Используются при монтаже стропильных конструкций, крыш беседок, пергол. Могут сгибаться под любой угол. Имеют размеры от 50×50х40 мм до 90×90х65 мм.

16. Крепеж универсальный. Благодаря своей конструкции используется в соединениях балок под разными углами. Имеет длину короткой части 40 мм, а общая длина 120 мм.

17. Используется при сборке стропильной конструкции, крепления обрешетки к стропилам и стропил к опорному брусу.

18. Крепежный уголок. Используется для крепления обрешетки и стропил.

Для правильного возведения деревянных сооружений или их отдельных частей (стен, перекрытий, каркаса, стропильной системы, крыш, навесов, террас) традиционным методом фиксации составляющих элементов является использование крепежа для деревянных конструкций. Правильный выбор крепежа требует от исполнителя знаний о специфике крепления и наличия плотницких навыков. Ошибки в выборе способа крепления существенно сокращают несущую способность узлов и долговечность конструкций. Существуют различные варианты исполнения одних и тех же узлов, из которых грамотный конструктор выбирает интуитивно наиболее простой и недорогой.

Мы предлагаем альтернативные варианты использования специального крепежа в узловых соединениях - конструктивные элементы различной конфигурации, изготовленные из нержавеющей или оцинкованной стали. Типовые решения крепления деревянных конструкций основаны, как правило, на использовании перфорированного крепежа, шурупов и гвоздей и в меньшей степени на применении специальных конструкционных саморезов или шурупов. Нередко возникает необходимость изготовления специальных узлов крепления деревянных конструкций мелкосерийным тиражом, в этом случае размер и толщина крепежа выбирается в зависимости от проектных нагрузок и может достигать 8-10 мм.

Преимущества крепежных элементов «Гвозdeck»

Применение крепежа способствует сокращению трудоемкости монтажа деревянных конструкций, выполнить который вполне сможет человек без опыта плотницких работ. К основным преимуществам крепежных изделий «Гвозdeck», относятся:

• надежность и долговечность, так как в процессе производства четко соблюдаются требования нормативно-технической документации на их изготовление;
• позволяют снизить объемы необходимой для строительства древесины за счет уменьшения сечения составляющих элементов;
• обеспечивают высокие показатели несущей способности конструкции;
• правильный подбор и рекомендованное минимальное количество дополнительных крепежных изделий - шурупов и саморезов;
• рекомендации по выбору габаритов однотипных перфорированных изделий;
• рекомендации по выбору конструкционных шурупов;
• допускают наличие технологических зазоров до 4 мм для компенсации влажностных и температурных расширений материала в процессе эксплуатации без снижения прочности узлов.

Обычные гвозди во время сборки конструкции применять не рекомендуется, лучше использовать винтовые либо ершенные, которые труднее вытащить и при возможном ссыхании они не выпадут.

Почему с нами выгоднее сотрудничать напрямую?

При сотрудничестве непосредственно с нашей компанией вы гарантированно получите:

• индивидуальный подход;
• демократичные цены;
• регулярные акции и скидки;
• обмен продукции при наличии заводского брака.

Вам необходимо купить крепеж для деревянных конструкций в Санкт-Петербурге? Без сомнения обращайтесь в компанию «Гвозdeck» - мы предлагаем самые выгодные условия сотрудничества, так как являемся производителем. Возникшие вопросы вы сможете задать нашим менеджерам в офисе продаж крепежа по адресу:

Санкт-Петербург, Ленинский проспект, 153 (офис 307)

В строительстве зданий часто деревянные элементы конструкции соединяются гвоздями. Но такая процедура требует наличия определённых навыков. Для выполнения работ быстрее и проще, можно использовать металлические уголки для крепления деревянных конструкций. С крепёжными компонентами разных модификаций уменьшается сумма сметы на стройматериалы за счёт снижения процента обрезки.

Крепёж для деревянных конструкций

Этот крепёж представляет собой элемент различной конфигурации и размера с определённым назначением. Он выполняется из оцинкованной высококачественной стали и имеет отверстия под гвозди и болты.

При его изготовлении используют именно сталь , потому что она очень прочная и влагоустойчивая. Изделия из неё, не подвергаются коррозии и имеют длительный эксплуатационный срок.

Чтобы обеспечить прочность и качество соединений, металлические элементы, используемые для крепления деревянных конструкций, изготавливают только в заводских условиях . Производители предоставляют широкий выбор разнообразных крепёжных деталей. Важно их правильно подобрать под определённый вид работ.

Сегодня на рынке стройматериалов имеется большой выбор крепежей разных производителей:

Кроме того, подобные изделия подразделяются на классы :

1. Металлические. Представляют собой металлические пластины различных геометрических фигур: квадрат, уголок и т. п. В таких крепежах содержится множество отверстий для фиксации.
2. Стальные. К ним относятся гвозди, саморезы, анкера, болты и дюбеля. Этими элементами соединяют деревянные конструкции, которые изготавливают из сплава различной модификации и длины.

Все держатели для элементов из дерева должны соответствовать нижеследующим требованиям. При использовании металлических держателей, толщина бруса должна бытьне меньше пяти сантиметров. Это обусловлено длиной гвоздей и саморезов, которые будут использоваться при креплении.

Для предотвращения ослабления крепежа при высыхании бруса, необходимо использовать ершённые гвозди вместо обычных. Соединительные элементы рекомендуется устанавливать в парном порядке параллельно друг друга. При монтаже деревянные брусья соединяют стык в стык, зазоры недопустимы .

Перфорированный держатель

Перфорированные крепёжные элементы для деревянных конструкций широко применяются не только в строительстве, но и в быту и в меблестроении. Они получили высокую популярность благодаря своим неоспоримым преимуществам:

Изготавливают перфорированный крепёж в виде узких и широких пластин, уголков и других форм . Кроме стропильных систем, такое соединение используют при строительстве таких сооружений:

• беседок;
• деревянных домов;
• отделки деревом фасадов зданий.

Скрытый крепёж

Способ скрытого крепежа используют, как правило, для соединения досок на террасе и фасаде. Преимущество такого крепления в том, что благодаря ему скрываются элементы, которыми крепят доски. Это придаёт элегантность конструкции. Скрытый крепёж может быть следующих видов:

У каждого вышеописанного держателя своя модификация , которая выбирается из расчёта тяжести конструкции и сложности.

Декоративный крепёж

Этот вид соединения в основном используют при внутренней отделке деревом помещения, чтобы придать ему эстетичный вид. Изготавливают декоративные держатели как из металла, так и из пластика. Внешне они похожи на заглушку, которую надевают на соединительные элементы разного типа.
