Самодельные лодки для рыбалки и отдыха. Самодельная лодка — проекты, чертежи

Многие, особенно заядлые рыбаки, хотят иметь хорошую лодку, но не у всех есть возможность её приобрести. Вот и возникает вопрос: как сделать лодку своими руками? Тем, кто считает такую задачу невыполнимой, сразу отвечаем, что это не так. Главное, приложить силы и старание.

Лодка из досок

Задумываясь о том, как сделать лодку, в первую очередь надо определиться с древесиной. Для этого прекрасно подойдет ольха, верба или ель, но, как говорят народные умельцы, нет лучше лодки, сделанной из простых сосновых досок. Может, такая лодка и тяжеловата, но зато смолистое дерево практически не подвергается гниению.

К тому же красить её не обязательно. Мастера считают, что под слоем краски древесина парится и преет. Вполне достаточно доски пропитать, а подойдет для этого отработанное моторное масло.

Подготовка древесины

На пилораме распилите доски на толщину 30 мм. После этого их требуется обстругать до толщины 25 мм. Этого будет вполне достаточно. Причем стругают их только с той стороны, которая будет находиться внутри лодки.

Тем, кто не совсем уверен в том, как сделать лодку, следует знать, что длина досок и будет являться длиной корпуса. Выбирать её надо по своему усмотрению. Она может быть от 4 до 6 м.

При изготовлении лодки учтите тот факт, что чем шире доски, тем меньше щелей будет в лодке, а это, соответственно, сократит потенциальные места течи. При соединении и сгибании досок щели будут в любом случае, вот почему их надо сразу конопатить. Для этого применяют мох или строительный жгут, а затем дополнительно промазывают силиконом.

Скрепление всех элементов лодки

Если раньше доски между собой скрепляли гвоздями, то сейчас им на смену пришли саморезы, что дает возможность сделать это надежно и быстро.

Продумывая, как сделать лодку, не забудьте о форме бортов. Они могут быть как наклонные, так и вертикальные. Хотя последние и более просты в изготовлении, но судоходные качества лодки от этого ухудшаются. Поэтому многие предпочитают их гнуть. Нельзя сказать, что сделать это просто, но совершенно реально. Главное, знать, какие использовать для этого приспособления. Хорошо это делать с помощью специальных струбцин, а гнуть надо медленно, постепенно увеличивая нагрузку. Доски надо периодически смачивать водой. Это придает им гибкость.

Для большей надежности лодку снабжают ребрами жесткости. Их обычно выполняют из дубовой доски. Она же используется для устройства заостренного носа лодки. В него вставляют доски бортов и дна, причем в специальные пазы. Саморезы здесь не используют для скрепления.

Решая, как сделать лодку, следует сразу прикинуть ширину передней части и кормы. Обычно в носовой части ширина достигает 80 см, а в районе кормы уменьшается до 30‒40 см. Борта при этом лучше сделать высотой не больше 40 см.

Такая форма лодки дает возможность легко управлять ею с кормовой части, используя при этом одно весло.

Резиновая лодка

Многие рыбаки предпочитают для рыбной ловли использовать надувные резиновые лодки. Перед деревянными они имеют ряд преимуществ - компактны и мало весят (не более 6 кг), а при бережном отношении служат очень долго.

Те, кто не имеет возможности купить лодку заводского изготовления, задумываются о том, как сделать резиновую лодку самостоятельно. При наличии определенных навыков это вполне решаемая проблема.

Необходимые материалы

Лучший материал для изготовления резиновой лодки ‒ прорезиненная ткань БЦК. Её используют для производства армейских средств индивидуальной защиты. Она очень тонкая, легкая, прочная, не подвержена гниению и прорезинена с двух сторон.

Чтобы сшить основные элементы лодки, применяют капроновую нить (№ 30). Прострачивают их на швейной машинке. Для скрепления элементов используют резиновый клей 4508 с натуральным каучуком.

Процесс изготовления

1. За основу берутся чертежи резиновой лодки.
2. Из плотного картона вырезают лекала для элементов лодки.
3. На большом столе раскладывают ткань лицом вниз, кладут на неё лекала деталей и обводят их, причем делают припуск на швы 1 см.
4. Готовые детали лодки сначала наживляют капроновой нитью, а потом прострачивают на машинке.
5. Затем нарезают из ткани полосы шириной 50 мм и проклеивают ими сверху все швы.
6. Таким образом собирают носовую и кормовую часть, а также боковые баллоны.
7. После сборки всей конструкции устанавливают клапан для накачивания. Для него можно использовать небольшой отрезок резинового шланга или купить готовый заводского изготовления.
8. Затем переходят к изготовлению дна. Для этого накачивают уже сделанный баллон лодки. На полу расстилают ткань, кладут сверху баллон и обводят его.
9. Для дна надо сделать две выкройки. Их склеивают между собой и полученное двойное дно приклеивают к низу лодки.

Такая краткая инструкция дает общее понятие, как самому сделать лодку, а также определиться с материалами и объемами работ. Надеемся, что наши советы будут вам полезны, и вы без особых усилий сможете смастерить лодку самостоятельно.

Купить плавсредство может не каждый рыболов, ведь изделия продаются по высоким ценам. А также не все модели могут отвечать тем или иным запросам покупателя. Самые бюджетные модели - это гребные или моторные резиновые лодки, но, как правило, они ненадежные, и в случае повреждения во время рыбалки произойдет неприятная ситуация. Тем временем рыбаки и любители поплавать все чаще начали изготавливать самодельные лодки своими руками из дерева или фанеры.

Из современных строительных материалов можно построить судно на 2−3 человека. Самодельные лодки для рыбалки могут оснащаться веслами или мотором. Некоторые устанавливают на лодку парус. Установить мотор на водный транспорт не составит труда, но надо понимать, если вы постоянно посещаете небольшие озера или пруды, то в этом случае наличие мотора будет нецелесообразным.

Умельцы для изготовления лодки своими руками в основном используют бруски для каркаса и фанеру для обшивки конструкции. Если же вы любитель поплавать на больших водоемах, то вполне можно соорудить полноценный катер с крышей. Для этого также потребуется фанера, брус и оцинкованный металл. Для увеличения срока службы лодки обработайте дерево антисептическими средствами и выполните покраску.

Лодка оснащается мотором в том случае, если судно было сделано качественно. Потому что при плавании на солидной скорости конструкция может развалиться. Однако деревянное судно куда лучше, чем надувные модели. Рыбаки часто заплывают в сложные места с корягами, а для резинового плавсредства - это может закончиться зацепом за ветки и разрывом корпуса.

Инструменты и материалы

Во-первых, для работы найдите большое помещение, например, гараж. Во-вторых, если вы работаете зимой, помещение должно отапливаться. Также в помещении не должно быть высокой концентрации влаги, иначе фанера будет не высыхать, а гнить. Как правило, окрашивание производится на улице. Чтобы сделать самодельные лодки из фанеры для рыбалки , воспользуйтесь следующими инструментами и материалами:

Самое дорогое - это фанера и брус, остальное стоит намного дешевле. Электрическое оборудование можно позаимствовать у соседей.

Параметры и детали для изделия

Гребное плавсредство можно соорудить по своему усмотрению и собственным размерам. Но по технологии постройка лодки своими руками будет изготавливаться из фанеры в толщину 5 мм, то рекомендуется использовать такие параметры:

• общая ширина не менее 110 см;
• длина от начала и до конца конструкции составляет 450 см;
• глубина составляет 50 см.

Все детали конструкции крепятся к килю - это базовый узловой элемент. Задняя часть лодки имеет название ахтерштевень, а нос - форштевень. За счет этих элементов усиливается продольная жесткость. Эти основные детали можно сделать из цельной древесины, применяя лобзик. А вырезанные части соединяются при помощи клея или саморезов. Не стоит закреплять детали гвоздями^ это ненадежный способ.

Шпангоуты - это поперечные несущие элементы конструкции , которые формируют корпус лодки. Соединяя ахтерштевень, форштевень и шпангоуты получатся боковины плавсредства. На завершающем этапе каркас судна обшивается фанерой. Внутренняя часть изделия обустраивается сланью - особенно это касается днища, которое должно быть максимально защищено.

Моторные конструкции

Схема моторного судна практически не имеет отличий от гребных и парусных моделей. Единственное - это задник лодки, на который прикрепляется винтовой мотор. Эта часть судна должна быть прочной и надежной, чтобы во время плавания мотор не оторвался от конструкции. Умельцы рекомендуют использовать транцевую доску для лодочного мотора.

Модернизированные судна обустраиваются дополнительными элементами - стрингерами, боковыми стрингерами, кокпитом и палубными стрингерами. Чтобы лодка была непотопляемой и устойчивой, необходимо создать прослойку между внешней стороной каркаса и внутренней стороной. Эта пустота заполняется монтажной пеной. В случае опрокидывания судна не произойдет затопление и погружение на дно. Поэтому знатоки настоятельно рекомендуют использовать такую хитрость.

Создание чертежей

Чертежи - это неотъемлемая часть работы. Потому что весь процесс всегда начинается с грамотно составленных схем, предназначающихся для самостоятельной постройки. Если вам сложно рисовать эскизы или нет желания, воспользуйтесь готовыми схемами, которых полно в интернете. Составляя чертежи, проявите максимальную внимательность и не пропустите никакой детали. Сделайте несколько эскизов будущей лодки по следующим правилам:

Основная задача: нарисовать все необходимые детали и указать их размеры. Третий чертеж - это эскиз. На нем вы должны нарисовать внешний вид лодки, чтобы иметь понятие, какое плавсредство получится на выходе.

Изготовление шаблона

Итак, чертежи выкройки лодки из фанеры своими руками составлены и теперь вам придется смастерить шаблон, который предназначен для переноса формы днища на фанеру. Потребуется найти листы картона и соединить их степлером. Затем вооружаясь чертежами, следует нарисовать на бумаге форму заготовки. После чего отрежьте все лишнее и приложите сделанный шаблон к листам фанеры и обведите его карандашом или ручкой.

Если лодка изготавливается из цельного дерева, то копировать рисунок нужно не против направления волокон, а по волокнам. В таком случае можно избежать возможных дефектов. Для фанерных листов направление волокон располагается хаотично. Потому что этот материал изготавливается путем прессовки древесной стружки. Простым языком: днище можно размечать в любом направлении. Но шаблон в основном предназначается в том случае, если вы собираетесь строить лодку плоскодонку.

Последовательность работы

Как и в любом другом деле, весь рабочий процесс выполняется поэтапно. Лодка не исключение: чтобы сделать качественную конструкцию, придется придерживаться определенных шагов. Как сделать лодку из дерева - технологические этапы:

Как видно рабочий процесс трудоемкий, но это того стоит.

Поэтапная сборка

Подготовьте весь материал и инструменты. Проверьте исправность всего электрического оборудования. Также работая с деревом необходимо иметь средства защиты: рукавицы и очки. Будьте осторожны, нарезая материал на циркулярной пиле.

Монтаж рамы

Первым делом нарежьте бруски для боковин - футоксов. Затем подготавливаются другие бруски, которые в дальнейшем сформируют боковины судна и нижнюю часть. Днище можно сделать по технологии постройки кораблей , то есть округлой треугольной формы, также можно соорудить обычную плоскодонку. Затем подготовьте бруски для носа и кормы.

На следующем шаге вам нужно сделать нос. Возьмите несколько распорок и два длинных бруса. Их с одного края надо соединить шурупами. Затем к другой стороне приставляется брусок - это задник лодки. Деталь также прикрепляется шурупами. Затем в середине заднего бруска прикрепите другой брусок в вертикальном положении.

Сделанной лодочной раме нужно придать форму в виде пули. Возьмите пару распорок и поперек закрепите их возле носовой части. Затем рама переворачивается бруском вверх, который был закреплен на заднике и проложите осевой брусок, который, послужит опорной частью для футоксов - ребер жесткости.

Для этого закрепите один край к бруску, который на заднике - его высота составит 50 см, а другой край бруска для днища положите у носа рамы. Теперь прикрутите два коротких бруска к боковинам и центральному бруса, отступив от края примерно 70−100 см. Нужно выгнуть закрепленный край бруса, чтобы он получился дугообразной формы. Затем его надо прикрутить у носовой части рамы.

Закрепление ребер жесткости

Итак, рама сделана и теперь нужно установить ребра жесткости. Для этих целей придется воспользоваться распорками, на каждую пару ребер жесткости устанавливается одна распорка. Это нужно для того, чтобы боковины получились округлой формы. Как правило, бруски применяются мелкого диаметра, способные гнуться без особых усилений.

Работа начинается с кормы. Прикрутите первый брусок к боковине, а затем второй - к другой стороне будущей лодки. Теперь между ними устанавливается распорка и два ребра закрепляются к центральному бруску. Старайтесь аккуратно выгибать материал, иначе может произойти разлом.

Ребра жесткости должны монтироваться с шагом 30 см. Когда вы дойдете до носа лодки, то установленные распорки пока не снимайте. Отмерьте глубину лодки на 20 см. Поставьте метки на двух боковинах. Вам нужно вдоль боковин прикрутить два длинных бруса, которые прочнее соединят ребра жесткости. После чего установите несколько распорок между двумя вдоль проходящих деталей. Остальные распорки снимите.

Теперь нужно укрепить все места соединений. Воспользуйтесь металлическими уголками и саморезами. В носовой части от края отступите 50 см и прикрутите перемычку. Также нос необходимо усилить и на самом краю просверлить дрелью отверстие, а потом стянуть конструкцию болтом и гайкой. После этого можно считать, что скелет судна готов.

Обшивка каркаса фанерой

На этом шаге переверните лодку вверх дном и начните обшивать боковины. Надо, чтобы прикладываемый материал полностью прилегал к ребрам жесткости. Закрепляется фанера с помощью саморезов. Материала должно хватить, чтобы достать от верхней части боковины до низа лодки.

Как правило, листы производятся по размерам 150 см, поэтому на лодке будет минимум два стыка. Самый нижний край лодки получится в виде округлого треугольника. По всей длине придется закрепить полоску цинка шириной как минимум 50 см.

После внешней обшивки возьмите несколько баллонов монтажной пены. Нужно запенить прослойку на ширину бруска. Пеньте во всех местах и не оставляйте пустот. После чего сделайте внутреннюю обшивку. Чтобы лодка не была слишком тяжелой, для внутренней обшивки воспользуйтесь ДСП листами - они тоньше и легче фанеры.

Оклеивание стыков и покраска

В конце придется выполнить оклеивание всех стыков внешнего корпуса. Швы заполняются до той степени, пока клей не начнет вытекать наружу. Для лучшего эффекта на стыковочные места нанесите слой силиконового герметика. Это убережет конструкцию от проникновения воды.

На последнем этапе производится окрашивание плавсредства водоотталкивающей краской. Но перед этим просмотрите корпус на наличие сколов и трещин. Если такие дефекты есть, то их нужно замазать шпаклевкой. Некоторые умельцы обклеивают весь корпус стеклотканью, а затем выполняют покраску. Наносится первичный грунтовочный слой и вторичны - цветной.

Теперь устанавливается мотор и остается подождать, пока конструкция полностью не высохнет, после этого проверьте самоделку, поплавав на ней по озеру. Если обнаружите какие-либо неисправности, то устраните их.

Внимание, только СЕГОДНЯ!

Строим фанерную лодку из семи деталей.

Небольшая статья о тузике «Джек Шпрот», (), привлекла внимание нашего коллектива яхтсменов. Лодочка очень понравилась компактностью (2,3Х1,3 м), довольно большой вместимостью - на фотоснимке в ней находилось четверо взрослых и двое детей, простотой технологии изготовления.

Мы приняли за основу приведенные в статье габаритные размеры тузика и в течение недели изготовили подобную фанерную лодку.

На постройку лодки пошли листы обычной строительной фанеры толщиной 4 мм, склеенные (применено соединение «на ус») до длины 2400 мм. Из них в соответствии с приводимыми эскизами выкроили заготовки обшивки.

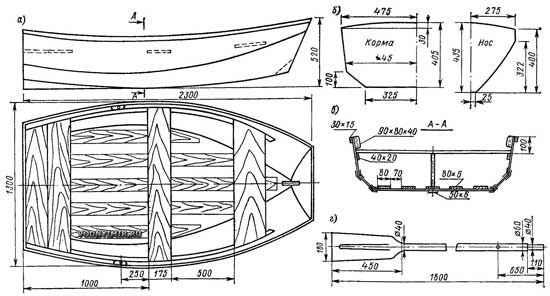

Общий вид лодки (а), раскрой транцев (б), сечение по мидель-шпангоуту (в) и эскиз весла (г)

Раскрой листов наружной обшивки.

увеличить, 1303х993, 120 КБ

Сборка корпуса выглядела так. Уложив на пол заготовку днища и соответствующими кромками к ней - заготовки скуловых поясьев, соединили их вместе. Сначала заготовки соединяются примерно посередине длины лодки при помощи скрепок из медной проволоки диаметром 1,5 мм. Затем, постепенно сближая кромки, последовательно ставятся такие же скрепки в нос и корму по всей длине скулы. В оконечностях форму корпуса задают носовой и кормовой транцы.

Отверстия диаметром 2 мм под скрепки необходимо просверлить заранее с шагом 100-120 мм по линии, отбитой на расстоянии 8-10 мм от обработанной в чистый размер кромки заготовки. Скручивать концы проволоки лучше с наружной стороны корпуса, как показано на эскизе.

Последовательность выполнения соединений по пазам обшивки:
а - постановка скрепок из проволоки и их обжимка; б - паз готов к накладке внутренних лент стеклоткани; в - схема расположения лент в соединении

Подобным же образом к скуловым поясьям обшивки были присоединены и заготовки бортов. Скрепки применялись также для соединения обшивки с транцами.

Затем все соединения были в два-три слоя проклеены изнутри лентами стеклоткани. После полимеризации эпоксидной смолы и удаления концов скрепок, такие же полосы стеклоткани наложили на пазы снаружи корпуса. Когда вставили поперечные банки и носовую кницу (120Х120), а по верхним кромкам бортов приклеили привальные брусья, корпус приобрел необходимую жесткость. Днище подкрепили тонкими сосновыми планками, наклеенными на фанеру изнутри.

Как выяснилось, для удобства сборки корпуса подобным методом лучше всего всюду применять фанеру одинаковой толщины, как это и предусмотрено Джеком Холтом - автором тузика. Чтобы повысить влагостойкость и долговечность фанерного корпуса, мы обклеили его снаружи двумя слоями тонкой стеклоткани на эпоксидной смоле. На днище наклеили «фальшкиль» сечением 50х6. В корме поставили небольшой плавничок для повышения устойчивости на курсе. Под банками закрепили блоки из пенопласта. Полный вес лодочки получился равным 35 кг.

Четырехлетняя эксплуатация лодки в качестве бортового тузика на яхте «Витязь» подтвердила его высокие эксплуатационные качества. Вполне успешно он использовался и под мотором «Салют.

Думаем, что несколько уменьшив высоту борта, а, следовательно, и снизив вес (особенно это будет заметно в случае применения водостойкой фанеры), лодку такого типа можно рекомендовать и автомобилистам для перевозки на верхнем багажнике микролитражки.

Мачта с парусом, установленная на обычную гребную лодку, еще не превращает ее в настоящий парусник. Кроме паруса и рангоута с такелажем, позволяющих поставить парус и управлять им, необходимы руль с увеличенной площадью пера и обязательно - шверт или шверты, удерживающие лодку от чрезмерного бокового сноса (дрей¬фа) при боковых и, тем более, крутых к ветру курсах - под углом до 40-50° навстречу ветру .

Размещение экипажа, а следовательно, и устройство банок, на парусной лодке всегда не такое, как на гребной или моторной: экипаж должен откренивать лодку, противодействуя кренящему давлению ветра, а для этого людям необходимо размещаться вдоль борта. Кроме того, размерения и форма корпуса лодки должны соответствовать условиям плавания под парусом, т. е. быть рассчитанными на движение с относительно небольшой скоростью.

«Чижик» (см. «КЯ» № 24) проектировался как гребная лодка с возможностью применения маломощного подвесного мотора: естественно, конструкция лодки была рассчитана именно на эти варианты использования. Так, на «Чижике» была устроена продольная средняя банка для гребца; благодаря этому можно придавать лодке оптимальный дифферент в зависимости от числа пассажиров, остается свободное пространство для прохода вдоль лодки, по бокам от этой банки можно спать на еланях. Однако эта же банка совсем не нужна на «Чижике» — швертботе.

Основные данные лодки «Чижик»

Длина наибольшая 3,47м

Ширина наибольшая 1,47м

Высота борта 0,5м

Грузоподъемность 300кг

Мощность до 5 ПМ, л. с.

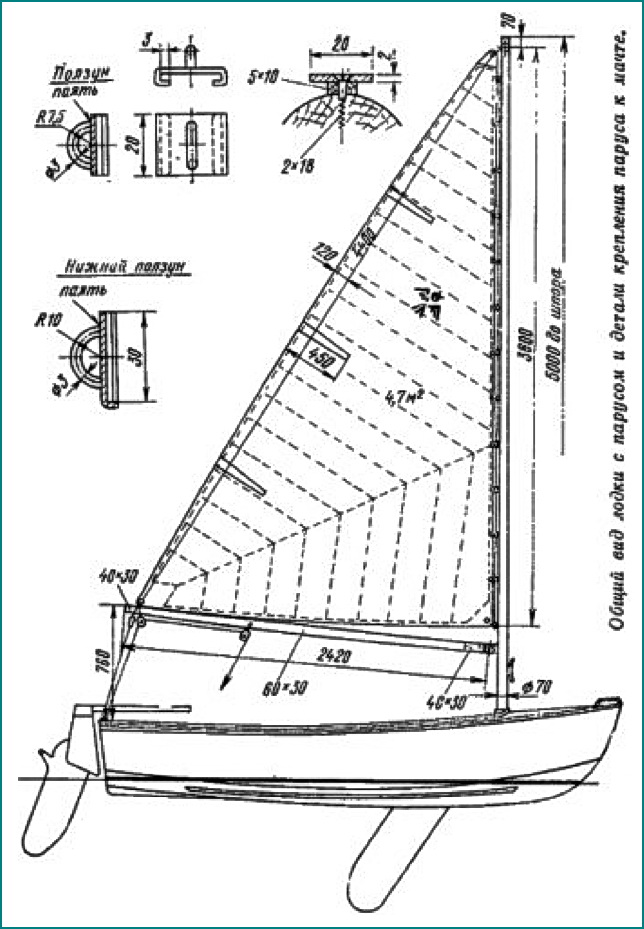

Для превращения «Чижика» в парусную лодку необходимы соответствующие изменения в конструкции его корпуса, поэтому читателям сборника, интересующимся этим вопросом, предлагаются два варианта:

1 вариант - наиболее полно учитывает требования к парусно — гребной лодке, но предусматривает зна¬чительные изменения в первоначальном проекте. Этот вариант лучше реализовать тем, кто еще только собирается строить «Чижик»;

2 вариант-представляет собой компромиссное решение, предус¬матривающее минимум изменений уже готовой лодки, построенной по первоначальным чертежам.

В 1 варианте необходимы оборудование швертового колодца, поперечной и двух бортовых банок в кокпите и крепление съемных деталей- мачты и руля. Корпус лодки строится по первоначальному проекту, но бортовой стрингер доводится до шп. 1. Вместо продольной банки устанавливается швертовый колодец, представляющий собой узкий, открытый только снизу, ящик, закрепленный шурупами на клею над прорезью для шверта в киле. Колодец раскрепляется поперечной банкой, опирающейся на бортовой стрингер.

Стенки колодца и настил банки вырезаются из водостойкой фанеры толщиной 6 мм. Окончательная сборка колодца производится после крепления изнутри вертикальных стоек на шп. 2. На «Чижике» удобен именно закрытый сверху колодец - через открытый колодец (поневоле его пришлось бы сделать низким) при сколько-нибудь значительном волнении в лодку стала бы заплескивать вода.

Алеша» - первый швертбот на базе «Чижика», построенный в г Гусь-Хрустальный В. Жирновым.

Корпус изготовлен точно по чертежам, приведенным в № 24 „КЯ» Поперек корпуса поставлена жесткая банка, раскрепляющая швертовый колодец. Кормовой плавник сделан выше-до 120 мм па транце. Швертбот вооружен шлюпом с площадью парусности около 6 м2. Полная высота мачты, раскрепленной штагом (ст. тросик диаметр 3) и вантами с винтовыми талрепами, -о,8 м от степса. Мачта и гик (2,0 м) склеены из сосновых реек и имеют ликпаз. Тросовый погон гика-шкота навешен на транец. По погону скользит блочок диаметром 25 мм гика-шкот проведен через блок примерно посередине гика и футблок, закрепленный на днище.

В связи с туристским назначением лодки необходимо применение поворотного шверта; более простые неповоротные - «втыкающиеся» швер-ты вызывают жесткие удары при столкновении с подводными препятствиями и неудобны, а иногда даже опасны при плавании в незнакомом районе.

Шверт вращается на оси, щечки которой крепятся шурупами снаружи киля, чтобы избежать высверливания отверстий в нижней части швертового колодца. Поворачивается шверт при помощи тяги из металлического прутка или толстостенной трубки диаметром 20 мм, приклепанной к его задней кромке (не забудьте поставить в трубке заглушку!). Тяга должна быть очень тщательно изогнута по окружности радиусом 250 мм (по оси). На выходе ее из швертового колодца устанавливается уплотнение из микропористой резины толщиной около 10 мм, прижатой металлической накладкой. Отверстие в резине должно быть меньшего диаметра, чем тяга. Поднимается и опускается шверт толкателем из металлической полосы 4X30, шарнирно прикрепленной к тяге винтом М8. На кормовом конце толкателя желательно установить рукоятку в виде деревянного шарика (идея этой конструкции заимствована с одного старинного швертбота).

Переднюю и заднюю кромки шверта надо заострить, а по передней кромке желательно закрепить защитную оковку из латунной полосы толщиной 1 мм. Удобнее всего в эксплуатации съемные бортрвые банки, опирающиеся на бортовой стрингер, упорный брусок на переборке кормового рундука и полоску фанеры под поперечной банкой. Удерживаются на месте они поворотными фиксаторами, такими же, как фиксаторы поликов. Под продольными банками надо надежно прикрепить к корпусу лодки блоки плавучести из пенопласта.

Руль состоит из рулевой колодки и подъемного пера. Колодка собирается на клею и болтах диаметром 5-6 мм из трех слоев бакелизированной фанеры. Средняя часть толщиной 12 мм имеет секторный вырез для пера руля. Боковые щеки имеют толщину по 8 мм. Румпель крепится к колодке при помощи металлической обоймы, согнутой из листа. Рулевые петли выпиливаются из угольника с толщиной стенки не менее 4 мм или изгибаются из по¬лосы и крепятся к колодке шурупами диаметром 6 мм. Штыри (из болтов М8 с обрезанными головками) вворачиваются в резьбу отверстий петель и расклепываются. Нижний штырь должен быть обязательно длиннее верхнего примерно на 20 мм, иначе руль будет трудно установить на место. Детали рулевых петель, крепящиеся к транцу, тоже выпиливаются из угольника и устанавливаются на сквозных болтах Мб.

Перо руля вырезается из бакелизированной фанеры толщиной 12 мм и, так же, как шверт, заостряется по кромкам и защищается оковкой. Осью пера служит болт М8, затяжка которого регулируется таким образом, чтобы поднятое перо удерживалось за счет трения о щеки колодки. Верхнюю часть пера руля следует прошкурить, чтобы она свободно входила в щель колодки. Опускается в воду перо непосредственно рукой; для этого на его задней кромке и предусмотрен рычаг с рукояткой. Для страховки от выскакивания из петель руль фиксируется плоской пружиной, закрепленной выше нижней рулевой петли.

На транце лодки по правому борту на расстоянии 400 мм от ДП устанавливается вторая пара рулевых петель, на которые руль перевешивается при ходе на веслах. Это очень удобно для рулевого, так как румпель свободно ходит под правой рукой, а не упирается в спину; смещение руля практически не отражается на управляемости лодки.

Оборудование „Чижика» швертовым и рулевым устройством

1 - оковка из полосы 1X30; 2-перо руля, бакфанера 6 = 12; 3 - рукоятка для подъема пера; 4- колодка руля; 5 -румпель, 40X40; 6 - гика-шкот; 7 - обойма гика, 6 = 2 мм; 8- утка для фала; 9- обойма из полосы 3X40, крепить к бимсу сквозными болтами М 6; 10- накладка степса, 6 = 2 мм с прямоугольным отверстием для шпора мачты; 11- уплотнение отверстия для тяги 12; 12 - тяга из трубки 0 20 мм; 13 - ось шверта - палец 0 12 мм; 14 - шверт, бакфанера 6 = 12; 15-щечки оси шверта, 6 = 2,5мм; 16- стенка колодца; фанера 6=6; 17 - стойка (шпонка) колодца 25X60; 18 - планширь-заглушка колодца 25X30; 19- обойма румпеля, 6 = 2; 20 - боковые щеки колодки, бакфанера 6=8; 21 - рулевая петля; 22- прокладка из фанеры 6 = 6; 23 - тяга шверта; 24- бортовые сиденья-банки; 25 - положение руля при гребле.

Заготовка мачты выклеивается из трех-четырех сосновых брусков нужной длины. Сечение мачты выше комингса кокпита и примерно до половины высоты - круг диаметром 70 /л/л. Выше этого уровня передняя и боковые кромки плавно состругиваются до сечения на топе 40X50, внизу - до сечения у шпора 30 X 50 (больший размер в обоих случаях вдоль ДП).

Вариант со шверцами

1 - оковка 20X2; 2 - киль 25X80; 3 - основание колодца 20 X 60; 4 - вырез для толкателя шверта; 5 -стойка колодца 20X60; 6 - планширь колодца 25Х30; 7 -с тенка колодца, 6 = 6; 8 -ребро жесткости поперечной банки 20X30; 9 - настил банки, 6=6; 10 - комингс, фанера 4X50; 11 -карлеигс, 20Х 25; 12 - привальный брус, 18X30; 13 - опорный брусок банки,18X30; 14 - топтимберс 6 = 20; 15 - скуловой стрингер, 18X30; 16 - обшивка, 6=4; 17- флортимберс 6 = 20; 18-днищевой полоз 20X30.

Простейший вертлюг гика.

1 - гик; 2- винт М5, 2 шт; 3 — полоса б=6 врезать в гик; 4,6 - болты М8; 5 - шайба 8; 7 – скоба, крепить к мачте на двух шурупах 5Х32; 8 – обойма б=2.

Вариант лодки со шверцами.

1-оковка шверца, Х40, латунь; 2-шверц, бакфанера 6=15/16; 3-сорлинь; 4-подшипник; 5-обойма из стали диаметр 3; 6-опорный брусок; 7-продольное сиденье; 8 -поперечная банка 6=6; 9-подкладка из сосны; 10-чека; 11 - гнутая ось; 12- стопорное кольцо.

В верхнюю часть мачты врезается шкив для фала; внизу крепятся вертлюг гика и утка фала. По задней кромке мачты крепится шурупами через рейку 5X10 рельс для ползунов грота - тщательно выровненная металлическая полоса 2X20.

Шпор мачты входит в гнездо степса глубиной 25 мм, вырезанное в задней части форштевня, и усиленное наложенной сверху металлической скобой толщиной 2 мм с пропиленным в ней прямоугольным отверстием для прохода шпора. Готовая мачта, как и все детали рангоута, покрывается бесцветным лаком (масляным или пентафталевым). Стоячего такелажа нет - ванты и штаг не нужны; мачту вместе с гиком и парусом легко снимать с лодки. При необходимости можно сделать мачту разборной. В этом случае верхняя и нижняя части мачты соединяются муфтой из металлической трубы с толщиной стенки около 2 мм. Муфта длиной 400мм крепится шурупами или сквозными болтами к верхней части мачты; чтобы зафиксировать правильное положение соединяемых частей мачты, в нижнюю часть вворачивается шуруп диаметром Мб, а в муфте делается прорезь глубиной примерно 20 мм. В районе муфты рельс для ползунов грота крепится на коротких винтах М4, ввернутых в отверстия с нарезанной резьбой.

Гик сечением 30 X 60 лучше склеить по толщине из двух сосновых брусков. К концам гик состругивается по нижней кромке до высоты 40 мм.

При оборудовании по второму варианту лодка снабжается уже не швертом, а навесными шверцами. На обоих бортах в районе шп. 2 с внутренней стороны обшивки устанавливается опорный брусок для поперечной банки (разрезан на шпангоуте), а снаружи-брусок для упора шверцев. Поперечная банка крепится к этим опорным брускам у борта и к продольной банке. Под палубой по обеим сторонам бимса шп. 2 устанавливаются подушки для подшипников шверцев.

Шверцы вырезаются из бакелизированной фанеры толщиной 15- 16 мм, вертикальные кромки их заостряются, по ним ставятся защитные оковки. Верхней частью шверц надевается на ось из стального прутка диаметром 16 мм, изогнутую под прямым углом. В обойме шверца ось фиксируется стопором в виде винта Мб без головки, ввернутого в ось и ходящего в прорези обоймы. Ось шверца вставляется в палубный подшипник и фиксируется в нем поворотной чекой. Поперечные перемещения оси в подшипнике ограничиваются приклепанным к ней обрезком трубки, из которой изготавливалась втулка обоймы. Поднимаются шверцы сорлинями, которые закладываются на утки внутри лодки.

Конструкция мачты, гика и руля такая же, как в 1 варианте, но площадь паруса рекомендуется уменьшить на 1 м2 с учетом того, что площадь шверца меньше, чем шверта, а возможности для откренивания лодки из-за другого расположения банок несколько хуже.

Изготовление парусного вооружения является довольно сложным и трудоемким делом, но удовольствие от плавания под парусом, без сомнения, с лихвой окупит этот труд. Однако необходимо предупредить, что управление парусной лодкой, даже такой маленькой, как «Чижик», требует специальной подготовки рулевого. Лучше всего учиться парусному делу в яхт-клубе.

При самостоятельном изучении искусства плавания под парусами следует неукоснительно соблюдать основные правила безопасности:

Не перегружайте лодку; не берите на борт людей, не умеющих плавать, и маленьких детей;

При плавании под парусом экипаж всегда должен находиться в спасательных жилетах;

Внимательно следите за погодой; при опасности шквала немедленно убирайте парус и садитесь за весла;

Нельзя выходить под парусом при ветре сильнее 4 баллов, а вначале, при недостаточном опыте, не более 3 баллов;

Никогда не закладывайте шкоты на утку; бухточку фала всегда держите чистой - готовой для спуска паруса;

Выходя под парусом, проверьте, не забыли ли вы взять весла;

Пока вы не обрели уверенность в своих силах, не уходите из района, где вам может быть оказана

немедленная помощь в случае опрокидывания.

Лодка на хозяйстве может быть нужна не только для рыбалки, охоты или отдыха на воде. В малонаселенных регионах с развитой сетью водных путей лодка – предмет первой необходимости, а в обжитых местах производство и сдача в аренду плавсредств прибыльный бизнес. Как зарабатывают деньги лодочники на курортах, это уж всем известно. Однако в торговых классификаторах маломерные суда не относятся к товарам, ценообразование на которые подлежит регулированию. Поэтому запрос: возможно ли это вообще, и как делается лодка своими руками достаточно популярен. Ответ на первый вопрос однозначен: да, и гораздо проще, чем принято считать. Хорошую, вместительную, надежную и мореходную лодку можно сделать вдали от воды без эллинга и стапеля, в любом подходящем по размерам помещении. А как – об этом есть данная статья.

В подготовке материалов для настоящей публикации большую помощь оказали книги «300 советов по катерам, лодкам и моторам» Составитель и научный редактор Г. М. Новак Л. Судостроение 1974, «Катера, лодки и моторы в вопросах и ответах» Справочник под ред. Г. М. Новака. Л. Судостроение 1977 и «Курбатов Д. А. 15 проектов судов для любительской постройки» Л. Судостроение 1986. Автор выражает глубокую признательность авторам этих содержательных руководств. Далее в хинтах к иллюстрациям они обозначены соответственно «Н74», «Н77» и «К.». Что до годов издания, то разве воды и ветра с тех пор изменились? Теперешние суда строятся и плавают по тем же законам, только современные материалы и компьютерная техника позволяет использовать их полнее.

Оргвопросы

У читателя наверняка уже назрели вопросы: что, действительно все так просто? Построил – и плавай? С женой, детишками, пассажирами, в море в шторм? В зависимости от обстоятельств вам на лодку с жестким корпусом могут понадобиться след. документы и предметы снабжения:

• Лодка только для себя, малый несудоходный водоем – товарные чеки на использованные материалы на случай, если понадобится доказать, что они не ворованные. Малым считается водоем, в котором удаление от берега возможно не более чем на 500 м, а лодкой только для себя одноместная;
• Лодка для себя, водоем судоходный любого размера – дополнительно свидетельство на право управления маломерным судном (аналог прав на автотранспорт) и свидетельство о его регистрации. То и другое выдается местными органами транспортной (водной) инспекции. На борту лодки должен быть обозначен ее регистрационный номер по установленной форме;
• То, же, что и по пп. 1 и 2, в лодке могут быть бесплатные пассажиры – кроме документов по пп. 1 и 2 еще и спасательный жилет для каждого человека на борту и обязательный минимальный комплект предметов снабжения, см. далее;
• Все то же, но пассажиры или груз платные – дополнительно лицензия на право пассажирских или грузоперевозок по воде;
• Все по пп. 1-4, лодка парусная или парусно-моторная, в т.ч. с комплектным аварийным парусом – вдобавок удостоверение яхтенного рулевого или др. свидетельство на право управления парусным судном;
• Лодка сделана на продажу, не серийная – лицензия на право производства малых плавсредств.

Надо сказать, что на несудоходных водоемах нарушения по пп. 1-3 являются массовыми, а в мало обжитых местах – повальными. У водной инспекции нет ни юридических, ни организационно-технических возможностей туда добраться. Поэтому претензии к владельцу судна возникают или его уголовное преследование начинается только по факту последствий аварии.

Что да и что нет?

Конструкций маломерных судов не перечесть, однако любителю-новичку при выборе прототипа нужно руководствоваться след. соображениями, которым должна удовлетворять самодельная лодка:

1. Лодка должна строиться по проверенному проекту и/или с полным учетом жизненно важных положений теории корабля, правил судостроения и судовождения, см. далее;
2. Лодка должна быть надежной, т.е. прочной, долговечной, остойчивой, вместительной по весу и объему, достаточно мореходной для заданных условий плавания и в то же время управляемой на волнении, течении в реке и в мелком заросшем водоеме;
3. Лодка должна быть достаточно легкой для того, чтобы владелец мог в одиночку вытащить ее на берег или спустить на воду, а с взрослым физически средне развитым помощником – погрузить для транспортировки;
4. Технология постройки лодки не должна включать операций, требующих специальной квалификации или производственного оборудования, но должна прощать ошибки новичка и замену штатных материалов и способов изготовления доступными в данных обстоятельствах;
5. Желательно, чтобы лодка могла хорошо ходить и держаться на волне на веслах, под мотором и парусом – для экономии топлива и полноценного благотворного отдыха;
6. Расходы на постройку лодки должны быть минимальны;
7. Если лодка хранится вдали от водоема, весьма желательно, чтобы она удовлетворяла требованиям к судам картоп, т.е. допускала перевозку на верхнем багажнике легкового автомобиля.

По всей совокупности качеств, кроме цены материалов, оптимальным выбором для своего первого судна будет лодка из фанеры. Дощатая обойдется прим. вдвое дешевле, но окажется во столько же раз тяжелее и прослужит много меньше, кроме варианта со стальным тонкостенным днищем, см. далее. Самодельные стеклопластиковые лодки дороги и сложны в постройке, хотя надежны и долговечны. С учетом всех этих условий далее не рассматриваются:

• Цельнометаллические сварные и клепаные лодки.
• Глиссирующие суда.
• Малые прогулочные катамараны.
• Лодки из пенопласта, пластиковых бутылок, лодки-понтоны и дощаники прямоугольной в плане формы и т.п. экзотика.
• Надувные лодки.

Основания для такого «усекновения» следующие. Цельнометаллические самодельные суда органами транспортной инспекции не освидетельствуются и не регистрируются ввиду того, что обеспечить в кустарных условиях их должную надежность технически невозможно.

Постройка глиссера – не дело для начинающего. Штатные динамические нагрузки на глиссирующий корпус высоки, и браться за него можно, убедившись, что ваша первая лодка все-таки хорошо плавает. Хотя, надо сказать, имея некоторый опыт, в домашних условиях вполне возможно построить лодку-картоп, выходящую на глиссирование на небольшой волне под мотором всего в 3,5-6 л.с., см. напр. след. видео.

Видео: пример самодельной лодки-глиссера и её испытания

Небольшой катамаран, да будет известно читателю, построить проще, чем лодку равной вместимости, и ограничения по выбору материалов для него мягче; напр., можно широко использовать пенопласт. На мостике катамарана (помосте, соединяющем корпуса-поплавки) можно, стоять, ходить, кувыркаться как угодно, там можно поставить палатку и даже приготовить шашлык. Однако катамаран не лодка и вопрос о самодельных катамаранах требует отдельного рассмотрения.

Лодочная экзотика из подручных материалов просто-напросто опасна. Напр., монокорпусная лодка из пенопласта окажется или чем-то чрезвычайно хрупким, пригодным для плавания разве что в загородке-«лягушатнике», или почти неуправляемым плотом, сильно подверженным сносу течением или ветром.

Что касается надувных лодок, то энтузиазм по их поводу объясняется, помимо возможности переноски на себе, тем, что для регистрации покупной лодки-«резинки» на судоходном водоеме достаточно предъявить сертификат изготовителя, да и то водная инспекция смотрит на него сквозь пальцы в сторону. Однако самодельных надувных лодок это ни в коей мере не касается.

Вместе с тем достаточно взглянуть на выкройки простейшей надувной лодки (см. рис.), чтобы убедиться: проклеить как следует ее швы в кустарных условиях много сложнее, чем построить более вместительную и надежную лодку с жестким корпусом, а качественные материалы для мягкой пластиковой лодки обойдутся много дороже, чем лучшая фанера и эпоксидный клей.

Но самое главное: без специального оборудования надежно (без возможности осмотра) вклеить в баллон переборки безопасности вообще невозможно. Самодельная «резинка» будет однобаллонной: вдруг пробоина, а вы не в спасжилете, до берега далеко, или водоем сильно зарос – вам останется только мысленно подвести итог своей жизни. Ибо конец ее близок.

Примечание: если вам непременно хочется свою лодку не строить, а клеить, то лучше уж сделать ее из… обрезков водопроводных труб. Такую лодку не сдуешь и не спрячешь в рюкзак, но зато она будет непотопляемой. Как делается лодка из труб ПВХ, см. видео ниже.

Видео: пример самодельной лодки из ПВХ-труб

Какую делать?

Конструкций фанерных и дощатых лодок, не требующих для постройки производственных условий, тоже множество; плавают-то люди испокон веку. Попробуем определиться, как начинающему судостроителю-судоводителю сориентироваться в этом многообразии. Напр., лодки типа каноэ (поз. 1 на рис.), каяка, байдары или отечественной оморочки очень ходки, весьма мореходны и в то же время не боятся заросших мелководий. Однако для управления ими нужен не то что опыт – большое искусство. По количеству утопленников среди новичков лодки типа каноэ прочно держатся в топе рейтинга среди маломерных судов. Кроме того, такие лодки с жесткой обшивкой технологически сложны, т.к. их обводы двойной кривизны.

Русская лодка-фофан (поз. 2) по своей надежности не менее легендарна, чем американская дори (см. ниже), но очень остойчива, вместительна, а управлять ею может зеленый салага. Закрученные обводы в носу делают фофан хорошо всхожим на волну в полном грузу, а вместе с «пузатым» корпусом, пологими обводами в корме и заглубленным транцем способным довольно быстро, до 20 км/ч и более, идти под достаточно мощным мотором в переходном (полуглиссирующем) режиме. Но, как видим, обводы фофана тоже двояко изогнутые, и он тяжел: чтобы ворочать фофан, нужно не менее 2-3 крепких мужиков.

Прогулочно-рыболовная лодка русский тузик (поз. 3; русский потому, что есть еще американская лодка-тузик динги, см. ниже) легка, но опять-таки с обводами двойной кривизны. То же касается морской парусной шлюпки, поз. 5, хотя она под парусом устойчиво держится на курсе на 4-балльной волне, а вытащить ее на берег возможно в одиночку.

Гнуть однажды!

Итак, мы определились еще с одним требованием в самодельной лодке из фанеры: ее обводы должны быть одинарной кривизны, т.е. образующие корпус поверхности должны представлять собой изогнутые плоскости. Для малых тихих внутренних вод оптимальным выбором будет лодка-плоскодонка типа скиф, поз. 5. Скифы в таких условиях зарекомендовали себя надежнейшими судами. Кроме того, лодки-скифы дешевы, просты в постройке, легки: 4-х метровый скиф с днищем из оцинковки может поднять и погрузить один человек. Дополнительное достоинство для данных условий плавания – скифы отлично управляются на течении и в заросших водоемах. Воде или водорослям просто не за что их ухватить.

Примечание: вопреки распространенному убеждению, лодка-скиф может отлично ходить под парусом, см. далее. Но – только по спокойной воде! На волнении скиф, как и любая мелкосидящая плоскодонка, становится опасным – волна бьет в днище, сбивая судно с курса и стремясь опрокинуть.

В несколько более сложных условиях плавания, на волнении до 2-3 баллов, оптимальной будет лодка динги. На вид динги легко распознать по носовому транцу-форшпигелю и килеватому (как говорят, имеющему поперечное V) днищу, поз. 6. Последнее позволяет динги легче всходить на волну, а форшпилель делает отношение вместимости к габаритным размерам и собственному весу динги почти рекордным. Благодаря этому динги самая популярная лодка выходного дня у жителей удаленных от воды мест: 2-3 местная динги на верхнем багажнике вписывается в габариты легкового автомобиля, а весить может менее 50 кг. Технологически динги еще проще скифа – ее можно собрать методом шитья фанеры (см. далее) просто на полу в квартире.

Динги под парусом (поз. 7) вполне безопасна, но очень вертка, и поэтому является отличным судном для первоначального обучения плаванию под парусами. Научился управлять такой – можно без опаски переходить к румпелю/штурвалу и шкотам большой яхты. В СССР для обучения кадетов-подростков в яхтклубах широко использовался швертбот-динги «Золотая рыбка».

Примечание: в приморских районах нередко можно встретить мореходные остроносые динги. Внешне они похожи на сдавленный вдоль фофан (поз. 8), но фактически гидродинамика и механика их корпуса почти такие же, как у динги с форшпигелем.

Наконец, если вы живете у моря или большого внутреннего озера, знаете большую воду и возжелали наконец-то построить лодку для нее своими руками, то выбор следует остановить на дори. Лодки дори – истинно океанские. Рыбаки Ньюфаундленда ловили и ловят на них рыбу в 280 и даже в 400 км от берега. Мореходность и надежность дори феноменальны: известно немало случаев, когда в жестокий шторм терпели крушение большие надежные суда, а дори тогда же в тех же водах благополучно возвращались домой.

Лодки дори известны в 2-х модификациях: чисто гребной банковой и парусной (поз. 9). Чтобы управлять банковой дори, нужно быть с детства просоленным насквозь моряком, т.к. их статическая остойчивость невысока. Парусная дори не так капризны, научиться управлять ею способен новичок, знающий основы движения судна под парусами. Кроме того, на парусную дори возможно установить мотор в колодце. Оборудовать лодку моторным колодцем, конечно, сложнее, чем усилить под мотор транец (см. далее), но зато мотор и винт будут лучше защищены от повреждений, а ремонтировать мотор на воде можно будет без опасений утопить деталь или инструмент.

Азбучные истины

Чтобы сделать лодку правильно, нужно выбрать технически грамотный, пригодный для данных условий плавания и наличных ресурсов ее проект. Чтобы выбрать проект, нужно знать хотя бы самые основы теории корабля, малого судостроения, судовождения и морской практики на малых судах. Поэтому начнем с теории.

Ходкость

Ходкость водоизмещающего судна определяется числом Фруда Fr. Физически оно значит, что с увеличением Fr длина носовой волны судна быстро растет, см. рис.:

При этом большая часть мощности двигателя или тяги парусов тратится на ее поддержание. Мотор переходит в режим «жора топлива», заодно быстро сжигая свой ресурс, а парус, как правило, не способен вытянуть судно на Fr>0,3. Отсюда важный вывод: не пытайтесь увеличить скорость лодки, ставя на нее слишком мощный мотор. Только сделаете плавание опаснее и деньги за топливо зря сожжете. Если в проекте лодки не указана рекомендуемая мощность мотора, ее можно определить по табл. на след. рис.

Движение на слишком большом для данного корпуса значении Fr еще и опасно: лодка может оказаться как бы повисшей на гребнях соседних волн или же будет стремиться съехать назад с носовой волны и зарыться кормой в воду. Если же, испугавшись вставшей перед носом волны, резко сбросить газ, лодка будет залита с кормы набежавшей следующей волной: образовавшись, волны движутся уже по своим законам.

Расход движущей судно энергии на волнообразование зависит не только от длины, но и от высоты образуемых волн. Уменьшить ее можно, во-первых, увеличением отношения длины судна к его ширине (правило «длина бежит»), но при этом уменьшаются его поперечная остойчивость и управляемость. Во-вторых, рациональным построением обводов корпуса: его строевая по шпангоутам (см. далее) должна быть как можно более пологой. В-третьих, обшивкой внакрой (см. поз. 2 и 4 на рис. с типами лодок). Ребра поясьев обшивки турбулизируют пограничный слой воды, не давая носовой волне очень уж вспухнуть. В этом, кстати, один из секретов отличной ходкости боевых ладей викингов драккаров и шнеккаров. К сожалению, обшивка внакрой технологически сложна, подвержена водотечности и потому требует регулярного осмотра и ухода.

Остойчивость

Остойчивость судна различают статическую (на стоянке) и динамическую на ходу. Определяется остойчивость судна взаимодействием опрокидывающего момента, сила которого приложена к центру тяжести, и восстанавливающего, сила которого приложена к центру плавучести C – геометрическому центру погруженной части судна.

Величина остойчивости определяется возвышением метацентра M над центром тяжести G (см. рис.). Судно с большим превышением M над G будет очень остойчивым, но и очень валким, с резкой бортовой качкой, т.е. чрезмерно остойчивым. При непрерывном увеличении угла крена Θ метацентр сначала «убегает» вверх от центра тяжести, а затем движется обратно. Когда M окажется ниже G, опрокидывающий момент превысит восстанавливающий и судно опрокинется. Соотв. угол Θ для палубных судов называется углом заката. Критическим креном для беспалубных судов будет такой, при котором судно черпает бортом. Тогда Θ называется углом заливания.

Правила остойчивости подвержены действию закона квадрата-куба. Для малых судов это, с одной стороны, плохо, т.к. малое судно оказывается менее остойчиво, чем большое тех же пропорций. Если 5-метровая лодка идет с критическим креном, то крен 20-метровой шхуны в такой же ветер будет не опасен, а 70-метрового барка почти незаметен. Когда в старину капитаны парусников, стремясь убежать от шторма, приказывали «поставить парусов, сколько могут выдержать мачты», они знали, что делали. Но, с другой стороны, по той же причине динамическая остойчивость более-менее правильного малого водоизмещающего судна будет больше статической. Чтобы лодка, остойчивая на стоянке, опрокинулась на ходу, ее конструктору придется очень постараться в обратном смысле.

Управляемость

Думать, что судно поворачивает от перекладки руля, неверно. Судно поворачивает косо набегающий на его нос встречный поток воды, а руль только помогает ему под него подставиться, см. рис. справа. Туда, правда, при всем уважении к автору первоисточника, вкралась неточность: то, что обозначено как центр тяжести ЦТ, на самом деле проекция центра вращения судна ЦВ на основную плоскость (см. далее). Отсюда тоже важный вывод: если лодка плохо управляется, не грешите на слишком малое перо руля. Его оптимальная площадь – прим. 3% от площади сечения корпуса в миделе, т.е. поперек по самой широкой части. Проверьте и, если соответствует, то или вы что-то не так сделали, или проект выбрали неважный.

Положение ЦВ определяется взаимодействием моментов сил, приложенных к ЦТ и C уже по горизонтали . У идеально управляемого судна без крена ЦТ располагается точно над C, к чему и стремятся проектировщики. Отсюда еще один важный вывод: не увлекайтесь ходом с креном. Романтично, но и опасно, т.к. управляемость судна падает, что усугубляет опасность опрокидывания.

Ход под парусом

Яхтсмены иногда говорят: парусная яхта это самолет, одно крыло которого в воздухе, а другое в воде. В общем это правильно. Схемы, поясняющие принципы движения судна под косым парусом, см. на рис. Оттуда же понятно, почему под парусом можно идти против ветра. Первое, что тут важно – ЦП и ЦБС сильно разнесены по вертикали, что создает значительный кренящий момент. Отсюда вывод: если проектом лодки парусного вооружения не предусмотрено, не ставьте «самопал». В крайнем случае и при совершенно благоприятных обстоятельствах можно соорудить аварийный шпринтовый парус из пары весел и чехла или одежды. Напр., мотор сдох, до берега далеко, грести из сил выбился, но ветер слабый попутный и волнение незначительное.

Взаимодействие сил тяги паруса и бокового сопротивления правильно спроектированного судна создает также момент, стремящийся привести его к ветру, т.е. повернуть носом точно против ветра. Это с одной стороны хорошо, т.к., если судно окажется неуправляемым, оно будет принимать волну на нос, что наименее опасно. Но с другой, если ЦП слишком сильно уйдет вперед от ЦБС, судно станет трудноуправляемым или вообще неуправляемым: станет приводиться к ветру, как ни ворочай румпель; отсюда и до беды недалеко.

Дело осложняется тем, что при изменениях курса относительно ветра и ЦП и ЦБС смещаются. Если ЦП окажется позади ЦБС, судно начнет уваливаться под ветер («захочет» стать к нему кормой), что грозит катастрофой. Отсюда важнейший вывод: без должного знания морского дела не экспериментируйте с парусами! Рискуете совершить «поворот оверкиль» в слабый ветер на тихой воде!

Чтобы судно без большой килеватости днища и специально разработанных под паруса обводов могло нести парусное вооружение, применяют подъемные кили – шверты – размещаемые в швертовых колодцах, см. рис. справа. Если в проекте есть парус, но нет чертежей шверта – бракуем, безграмотный. Затем, некоторые любители пытаются приспособить плоскодонную лодку под парус, набивая из досок на днище фальшкиль и продольные реданы, неправильно при этом именуемые днищевыми стрингерами (которые на самом деле есть детали набора корпуса). Технически это то же самое, что обрезать крылья у самолета или пытаться приспособить их, хвост и реактивный движок к автобусу.

Обводы и чертежи

Главные размерения и характеристики судна даны на поз. 1 рис., а на поз. 2 – основные плоскости его теоретического чертежа. Плоскость миделя обозначается специальным значком-закорючкой. Поз. 3 показывает, как строится теоретический чертеж. Сечение диагоналями и построение рыбин используются в чертежах достаточно больших судов, выполняемых в мелком масштабе, для сверки совпадения линий. На теоретических чертежах небольших судов вместо рыбин нередко дают строевую по шпангоутам, см. ниже.

Уже взглядом на теоретический чертеж можно оценить, на каких числах Фруда способно ходить данное судно. Напр., катер на поз. 5 – полуглиссирующий. Далее нужно сверить совпадение линий чертежа:

• Расстояния от ДП до ватерлиний ВЛ на проекции полуширота должны совпадать с расстояниями от ДП до линий шпангоутов на проекции корпус на соотв. уровнях от ОП. С учетом масштаба, т.к. проекция корпус, нужная для построения лекал и шаблонов шпангоутов, чаще всего дается в увеличенном масштабе (см. поз. 4).
• Расстояния от ОП до батоксов должны быть равны расстояниям от ОП до линий шпангоутов и ватерлиний на одной и той же секущей плоскости, параллельной ДП, также с учетом масштаба.

Далее следует оценить ходовые качества судна: методом трапеций определяют площади сечений подводной части по шпангоутам и отрезки соотв. длины откладывают по вертикальной оси, см. рис. Расстояние между отрезками (в том же масштабе) – одна шпация, т.е. расстояние между сечениями по шпангоутам. Огибающая отрезков, т. наз. строевая по шпангоутам, должна образовывать полуконтур некоего обтекаемого тела.

Построение строевой по шпангоутам аналогично применению правила площадей в авиации. Но, во-первых, в несжимаемой воде его действие сказывается на любых скоростях, а не на околозвуковых. Во-вторых, корпус судна лишь частично погружен в воду и потому возбуждает в движении волны гравитационные, а не давления. Поэтому строевая по шпангоутам должна быть похожа на половинку не капли, а тела оживальной формы, наподобие артиллерийского снаряда. Чем более пологой окажется строевая по шпангоутам, тем более ходким будет судно, а широкая строевая говорит о его хорошей управляемости. «Хвостик» сзади свидетельствует о способности ходить на значительных числах Фруда, а «клювик» спереди – о хорошей всхожести на волну, но в то же время о склонности к рысканью.

Примечание: помимо шпангоутов, по теоретическому чертежу строят истинный обвод наклонного транца, см. рис.:

Материалы

Дерево и фанера

Основные конструкционные материалы для лодки требуют некоторой предварительной обработки. Чтобы деревянная лодка прослужила как можно дольше, древесные материалы сначала нужно обильно пропитать водорастворимым антисептиком (биоцидом) для дерева. Не масляным, не на воздухе оно будет!

Фанеру, в т.ч. водостойкую, пропитывают в несколько приемов с промежуточными сушками, чтобы избежать расслоения. В последней только клей водостойкий, а шпон деревянный как он есть. Далее, чтобы зафиксировать биоцид и уменьшить набухание древесины, материал таким же образом 2-3 раза пропитывают водно-полимерной эмульсией. Если в проекте не указано иного, толщину фанеры для бортов лодки длиной до 4 м следует брать от 4 мм, для днища от 6 мм и для транца от 12 мм; досок, в зависимости от породы и качества дерева, втрое-вчетверо больше. Способ правильной склейки деревянных деталей и допустимые радиусы изгиба досок даны на рис. выше. От строительных они отличаются!

Листы фанеры размером более 1550 мм найти трудно, поэтому их заранее склеивают в полосы нужной длины соединением на ус, см. рис. Точной и аккуратной заусовке фанеры научиться по описаниям невозможно, поэтому тренируйтесь на обрезках. Можно только посоветовать застругивать усы рубанком начерно, а доводить шлифмашиной или ровным бруском, обернутым наждачкой. Склеивают листы эпоксидным клеем. Качество заусовки проверяется след. образом:

• Отрезают полосу шириной ок. 10 см. Это почти всегда возможно, т.к. выкраиваться будут криволинейные детали.
• Полосу сводят в кольцо и стягивают его, пока фанера не лопнет.
• Если стык качественный, фанера должна треснуть в любом месте, кроме него.

Наборные корпуса лодок собирают на гвоздях красномедных (под них нужно сверлить отверстия), оцинкованных или конических шурупах. Красномедные гвозди обкусывают и расклепывают в шайбах; оцинкованные загибают. Под шурупы сверлятся отверстия; их размеры, приемы работы с гвоздями и таблицы крепежа см. на рис.

Примечание: в последнее время довольно много любителей собирают лодки на мебельных винтах-конфирматах, используя те же технологические приемы, что и при сборке корпусной мебели – шкафов, кухонных уголков и т.п. Покамест эти лодки плавают, но еще недолго для того, чтобы судить об их надежности на длительный срок.

Стеклоткань

Стеклоткань, проклеенная эпоксидным клеем, широко используется в малом судостроении. Но немало на нее и нареканий: мол, до осени не доплавал – потекло. Причина – парафин, которым покрывают стекловолокно, перед тем, как прясть его и ткать. Парафин из стеклоткани удаляется провариванием в воде. Выжигать нельзя, ткань станет хрупкой! Кипятят стеклоткань в чистой посуде не менее получаса, затем дают посуде с содержимым полностью остыть, удаляют с поверхности воды парафиновую корку и только тогда вынимают стеклоткань.

Приемы работы со стеклотканью на стеклопластике и дереве показаны на рис. Подклеивание деталей набора из экструдированного пенополистирола ЭППС – эффективный способ повысить жесткость деревянного корпуса, незначительно увеличивая его вес, а сборка фанерной лодки шитьем на эпоксидном клею технологически проста и дает вполне надежное судно. Скобы делают из медной проволоки диаметром 2-3 мм; шаг пар отверстий под них – 40-60 мм. Забегая вперед, технология шитья лодок из фанеры на эпоксидке такова:

1. Выкраивают детали без припуска;
2. Кромки застругивают, чтобы получился стык клиновидного профиля шириной в основании 1,5-2 мм;
3. Если днище килеватое, сшивают скобами его детали, ставят заготовку на кильблоки (см. далее) и пришивают борта. Плоское днище сразу ставят на козелки, пришивают борта;
4. Выставляют корпус по обводам (также см. далее) и заливают клеем швы изнутри;
5. По застывании клея также изнутри заклеивают швы 3-мя слоями стеклоткани (см. рис. выше). Удалять скобы не нужно: во-первых, шов с ними будет прочнее, во-вторых, зашпаклеванные отверстия от скоб потенциальный источник водотечности;
6. Когда затвердеет последняя проклейка, таким же способом вклеивают транцы (транец);
7. Снимают корпус с кильблоков (козелков), обкусывают скобы снаружи заподлицо и оклеивают 3-мя слоями стеклоткани швы снаружи;
8. Вклеивают в корпус шпангоуты, швертовый колодец, банки (сиденья), брештук (см. далее), планширь, привальный брус и пр., что нужно по проекту;
9. Производят дооборудование и отделку.

Как делать лодку?

Шьем

В проектах лодок картоп динги и скифов часто даются выкройки их деталей. В таком случае лодку собирают шитьем (сшивкой) на кильблоках или козелках, см. рис. Сшитый на сухую корпус выставляют по обводам с помощью шаблонов-лекал и временных монтажных распорок. Швы заусовки листов, как наиболее прочные, располагают ближе к носу, как наиболее нагруженному и подверженному повреждениям.

Строим

Постройка остроскулой лодки большей, чем сшитая, вместимости с обводами одинарной кривизны начинается с изготовления форштевня (см. ниже) и сборки шпангоутных рамок. Шпангоуты шитых лодок часто просто выпиливают из фанеры (их там всего по 2-3), но в данном случае так неэкономно – слишком много достаточно дорогого материала уйдет в отход. Собираются шпангоуты на плазе, т.е. на ровной плоскости, на которую перенесены проекции теоретического чертежа в масштабе 1:1. Если обводы лодки простые, а места мало, на плаз можно перенести только проекцию корпус. Способы сборки шпангоутных рамок, по мере возрастания прочности, сложности и веса, даны на рис. Пазы под киль и стрингеры выбираются заранее.

Далее шпангоутные рамки ставят на раму (поз. а на след. рис.), выставляют по вертикали, обводам, крепят килевой брус, форштевень (см. ниже), привальный брус и стрингеры. После этого набор корпуса малкуется ровной планкой (поз. б). Назначение малковки, во-первых, создать запилы в килевом брусе, по которым он будет соструган до заданной килеватости; во-вторых, проверить, не затесался ли где-то участок двойной кривизны и соотв. подстрогать днищевые кромки флортимберсов. Затем накладывается обшивка, начиная от киля (внизу на рис.). После этого корпус снимают с рамы, достраивают и оборудуют.

Примечание: некоторые любители после малковки халтурят против правил судостроения, снимая раскрой обшивки с отмалкованного набора на листы упаковочного картона. Не нужно тогда мучиться с геометрией по теоретическому чертежу, а лодки ничего, плавают.

Нос

Фортевень – самая нагруженная и ответственная часть набора корпуса. Одно из непреложных правил безопасности судовождения гласит: если опасности избежать невозможно, ее нужно принять на нос. Поэтому к изготовлению форштевня лодки следует отнестись со всей ответственностью.

Конструкции форштевней лодок даны на рис. Пробки-ватерстопы из твердого не гниющего дерева предотвращают просачивание воды в корпус. По надежности все эти конструкции примерно одинаковы. Форштевень с фальшивым носом применяется в лодках-картопах с узким форшпигелем.

На волнении и при ударах о препятствия форштевень испытывает большие динамические нагрузки, стремящиеся распереть корпус, поэтому его подкрепляют вставкой-брештуком. Судостроители-любители часто им пренебрегают или вовсе не знают, что оно такое; в этом одна из существенных причин того, что самодельные лодки служат много меньше сроков, заявленных в проектах.

Корма

Другая достаточно ответственная часть набора, особенно для лодки, рассчитанной и под мотор – транец. Конструкция транца под мотор до 10-12 л.с. дана на рис. справа. Общая, с подкреплением, толщина транца – от 40 мм. Возможно, больше: установочные струбцины некоторых подвесных моторов не сходятся менее чем на 50-60 мм.

Непотопляемость

Радикальное средство избежать тяжелых последствий происшествий на воде – непотопляемая лодка. Беспалубное судно водоизмещением до 0,5 т сделать непотопляемым достаточно просто: под банки и по бортам изнутри вклеиваются пенопластовые блоки; затем, в носу и в корме можно отгородить соотв. форпик и ахтерпик и заполнить их пенопластом. Объем блоков непотопляемости в куб. м вычисляется по формуле V=1,2W(1+ρ), где W – водоизмещение в т, 1 – плотность пресной воды, ρ – массовая плотность пенопласта. Напр., если ρ=0,08 тс/куб. м, то для лодки водоизмещением 0,25 т понадобится 0,324 куб. м или 324 куб. дм пенопласта. Вроде бы много, но в лодке-динги длиной 3 м такое его количество размещается без заметного ухудшения обитаемости.

Снабжение

Минимальный комплект обязательного снабжения прогулочной и рыбацкой лодки состоит из весел, спасательных жилетов по человековместимости, якоря на цепи или тросе, причального конца и, на случай плавания в темноте, белого носового или топового (на мачте) навигационного огня круговой видимости. Последним часто пренебрегают, что в наше время непростительно: сейчас в продаже есть автономные светодиодные светильники размером с детский кулачок со встроенной солнечной батареей и аккумулятором. Особого внимания из этого набора заслуживает якорь.

Якорь

Джозеф Конрад назвал якоря «честными кусками железа», и не мудрено: якорь может оказаться последним шансом на спасение судна и людей на нем. Маломерные суда чаще всего снабжаются якорями-кошками, но это далеко не оптимальный вариант. Во-первых, кошки часто застревают на камнях. В продаже есть якоря-кошки с откидывающимися назад при резком рывке лапами, но они ненадежны: судно может самопроизвольно сняться с якоря как раз тогда, когда держаться на нем нужно намертво. Во-вторых, кошка, как и классический адмиралтейский якорь, на мелководье становится опасной: судно может сесть днищем на торчащую вверх лапу якоря.

Для маломерных судов выпускаются также якоря Холла, Матросова и облегченные якоря «Трайдент» повышенной держащей силы. Они достаточно дороги, а сделать их самому не получится, нужны литые детали. Самостоятельно можно сделать сварной якорь Курбатова (см. рис.), он пригоден для лодок длиной до 5 м. Если утяжелить якорь цепью нельзя или нежелательно, на каменистых грунтах к нему по тросу опускают на штерте (тонком тросике или толстой рыболовной леске) пригруз-чушку в 2-3 кг.

Вдруг якорь Курбатова застрянет в камнях, чушку, прежде чем его высвобождать, нужно поднять. Якорь, застрявший напрочь, высвобождается сильным резким рывком за трос. При этом могут повредиться детали 4 и 8, но в большинстве случаев их удается подправить тут же с помощью молотка и пассатижей.

О креплении якоря

В обух якоря нужно при изготовлении продеть рым – свободно болтающееся в нем стальное кольцо. Рымом снабжается и жвака-галс – узел крепления якорного троса/цепи к корпусу судна. Рымы многократно уменьшают износ троса/цепи и вероятность их внезапного обрыва.

Жвака-галс крепят снаружи к форштевню. Крепить жвака-галс нужно пониже, над самой ватерлинией. В таком случае лодка на якоре будет лучше отыгрывать на волне, не зарываться на волнении носом в воду, а вероятность застревания якоря намного снижается.

Примеры проектов

Хороших проектов лодок-картоп, динги и скифов, в рунете и вообще в интернете достаточно. Поэтому остановимся на проектах лодок повместительнее.

Скиф

Внешний вид, данные и конструкция лодки скиф разработки Д. А. Курбатова, пригодной для транспортировки на верхнем багажнике легкового автомобиля, даны на рис. Ее отличительная особенность крайняя дешевизна: основной материал – доски, причем на днище идет маломерка, т.е. обезки. Если правильно подобрать доски для днища (выделено красным на след. рис.), то дощатое днище будет вполне надежным. Тем более, что в наши дни швы между досками можно законопатить строительным деформационным шнуром (употребляется для заделки трещин в бетоне) и силиконовым герметиком. Разумеется, днище этой лодки можно выполнить и фанерным, тогда ее вес уменьшится до 70-80 кг.

На след. рис. даны чертежи деталей этой лодки и показан способ ее сборки, тоже весьма экономный: на упрощенном стапеле по шаблонам. Под мотор транец усиливается, как описано выше.

Далее на рис. показаны парусное вооружение данной лодки и чертежи весел для нее. Парус – рейковый (ударение на «о»), научиться управляться с ним можно за полчаса-час, совершенно не зная теории. Но – не ставьте этот парус в ветер свежий и сильнее! ЦП рейкового паруса существенно выше, кренит лодку он сильнее, а она – плоскодонка!

Что касается весел, то лучше делать их именно по чертежу. Лодки-скифы идут не веслах очень легко, поэтому для экономии мускульных усилий гребца большое значение приобретают конфигурация весел и профиль их лопастей.

О железном дне

Лодки-скифы иногда делают с днищем из оцинкованного железа. Такая лодка, во-первых, с фанерными бортами весит всего ок. 50 кг или менее того, т.е. ее можно ворочать как угодно в одиночку. Во-вторых, лодка со стальным днищем оказывается гораздо более долговечной в водоемах с кислой реакцией воды, которых в РФ хоть отбавляй: ионы даже очень слабых кислот портят клей и защитные покрытия. Минус у самодельных лодок со стальным дном один: представлять их к освидетельствованию с целью регистрации бесполезно, и смотреть не станут.

Дори

Тот же автор разработал и проект парусной лодки дори из фанеры, см. рис; по таблице плазовых ординат производится раскрой обшивки, но, см. выше. На морских мелководьях с короткой крутой «злой» волной (Азов, север Каспия, Маркизова лужа на Балтике) эта лодка показала себя лучше, чем морская шлюпка или азовский баркас.

Ниже на рис. дан конструктивный чертеж лодки, показаны способ ее постройки на стапеле, конструкция форштевня и способ врезки продольных деталей набора. Древесину нужно использовать качественную, без сучков и дефектов, т.к. деревянные детали набора при сборке оказываются предварительно напряженными.

На след. рис даны чертежи парусного вооружения дори. Поскольку дори под парусом может ходить в довольно сильный ветер, предусмотрено взятие на парусе одного рифа. Точно соблюдайте указанные размеры: лодки дори очень критичны к взаимному расположению ЦП и ЦБС!

Деревянная лодка – удовольствие не из дешевых. Но если вы готовы потрудиться, сможете создать собственный речной транспорт своими руками, сэкономив приличную сумму.

1. Отмерьте нужную длину доски, с носовой стороны отпилите край под углом 45°, прострогайте. С запиленных краев снимите фаску так, чтобы при прижатии зазора между этими досками не было. Покройте эти концы защитным антисептиком.
2. Изготовьте основу “носа” лодки – треугольный брусок (его длина больше высоты лодки в полтора раза). Брусок нужно обстрогать и обработать антисептиком.
3. Соберите “нос” лодки: два борта и брусок-основу смажьте столярным клеем, прочно скрепите гвоздями либо саморезами.
4. Спилите все выступающие излишки сверху и снизу

1. Установите распорку в положенном месте, помощники, не спеша, с помощью веревки загибают боковые борта, а вы прикладываете края бортов к заготовке заднего борта и делайте на них пометки, где и сколько снять фаску, чтобы все детали соединялись без зазоров, затем снимаете фаску и еще раз примеряете. Подгоняете несколько раз, чтобы исключить зазоры.
2. Обработайте места стыков антисептиком, скрепите борта столярным клеем, а также гвоздями или саморезами.
3. Отпилите излишки внизу заднего борта, оформите его верх (дугой, треугольником, трапецией, прямой).
4. Установите постоянные распорки и сидения. Прежде чем закреплять их, необходимо сделать маленьким сверлом отверстия в бортах, так вы предотвратите появление трещин.

1. Для дна понадобится лист оцинковки. Установите на него лодку дном вниз, обведите маркером с запасом 1,5 см и вырежьте ножницами по металлу.
2. Переверните лодку вверх “дном”, снимите фаски с бортов и распорок со стороны, прилегающей ко дну. Обработайте края антисептиком. Дождитесь, пока пропитка и столярный клей просохнут.
3. На нижнюю сторону бортов нанесите непрерывно силиконовый герметик, на него в два ряда уложите специальные нити или паклю, это защитит от протекания.
4. Уложите и выровняйте вырезанную металлическую заготовку дна и прикрепите его оцинкованными саморезами с прессшайбой или гвоздями (1,8х32), двигаясь от середины лодки к краям.
5. В местах, где металл выступает более чем на 5 мм, лишнее обрежьте. По всему периметру постучите молотком, подгибая лист на борт. Также защитите жестью носовую часть самодельной лодки, предварительно обработав ее герметиком и уложив нить.
