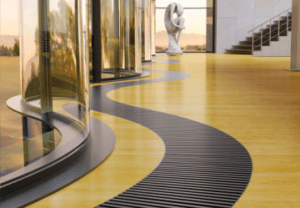

Как сделать внутрипольный конвектор своими руками. Особенности сооружения дымохода конвектора своими руками

Радиаторы водяного отопления, или попросту батареи, используемые в централизованных системах отопления, распространяют тепло по комнатам по принципу пассивной конвекции.
Этот подход очень не рационален в плане потерь тепла, особенно если батарея стоит в углу комнаты.

По этой причине есть конвекционные радиаторы, оснащенные вентилятором, который улучшают распределение тепла по помещению, ускоряя циркуляцию воздуха между секциями батареи.

В этом мастер-классе я покажу, как прокачать обычную батарею до конвекторной своими руками .

Шаг 1: Сборка вентиляторов

Я взял 4 вентилятора Brushless DC Cooling Fan 7 Blade 24V 120ммx120мx25мм .

Этот тип вентилятора очень тихо работает и хорошо подходил по размеру под мою батарею. Соединение из 4 таких вентиляторов хватит полностью на мою трубу по длине.

Характеристики вентиляторов:
- 7 пластиковых лопастей
- скорость 1600 вращений в минуту
- воздушный поток 58 куб. фт/мин.
- шум 38 дБ.
- питание: постоянный ток 24В, 0.20А

Мне эти вентиляторы обошлись в 1200 рублей с доставкой. Структурная прочность обеспечивается кабельными стяжками, которые проходят через отверстия в углу каждого вентилятора и соединяют их вместе.

Шаг 2: Соединение проводов

В вентиляторах используются стандартные 2-контактные разъемы, как в материнских платах. Они хорошо держат медные кабели. Также можно объединить 2 разъема небольшим кусочком кабеля, вставив один в заднюю сторону второго.

Это поможет уменьшить количество кабелей, соединяющих вентиляторы с источником питания. Источник питания соединен 2-проводным кабелем переменного тока с одной стороны и кабелями постоянного тока от вентиляторов с другой.

На фото не показан выключатель и стандартный штекер на конце кабеля переменного тока. Блок питания я взял вот такой - 24V Universal Regulated Switching 25W Power Supply .

Шаг 3: Проверка работы вентиляторов

Я подключил вентиляторы и проверил их работу перед установкой под батарею.

Шаг 4: Ножки и другие доделки

Я снабдил свои вентиляторы 4 ножками из уголка, разрезанного на 15-сантиметровые отрезки. Затем просто поставил секцию под батарею. В результате я получил отличное распределение тепла по комнате, с помощью практически бесшумных вентиляторов, потребляющих в сумме 24 Вт:

Вентиляторы: 4*0.2A*24В=19.2 Вт
- энергопотребление: 80% от общей подачи
- суммарная мощность: 19.2/80%=24Вт

Вот так я прокачал свою стандартную батарею водяного отопления до конвекционного радиатора.

Для расчета самодельного регистра, радиатора либо конвектора нам необходимо определится с мощностью, которую мы хотим от него получить, а после исходить из располагаемых материалов, которые имеются под руками для изготовления.
Допустим нам необходимо изготовить регистр в гараж мощностью 2 киловатта. Зададим температуру воды на входе в радиатор в 80 °С а на выходе 60 °С. Тогда средняя температура получится:

(80+60)/2=70 °С.

Температуру воздуха в гараже или цеху при которой еще вполне комфортно можно работать принимаем в 10 °С.
Разница температур между радиатором и воздухом составит

70-10=60 °С.

Вспомним, что при свободной конвекции коэффициент теплопередачи от горячей поверхности к воздуху составляет 10 ватт/метр кв*град. То есть при перепаде температур в 1 градус 1 квадратный метр поверхности радиатора отдает 10 ватт тепла. В нашем случае перепад температур составляет 60 градусов и следовательно 1 квадратный метр отдаст 600 ватт.
Тогда путем несложных вычислений находим, что площадь поверхности нашего радиатора составит

2000/600=3,33 квадратных метров.

Теперь посмотрим какими материалами мы располагаем. К примеру представим, что сосед Петрович принес нам самую ходовую тубу диаметром 57мм. Площадь одного метра такой трубы составляет:

Sтр=0,057*3,14*1=0,179 квадратных метра.

Следовательно для нашего самодельного радиатора понадобится

L=3,33*0,179=18,6 метров такой трубы.

Многовато, не правда ли? А если взять трубу диаметром 76 мм? Тогдa

Sтр=0,076*3,14*1=0,239 кв метров
L=3,33*0,239=13,9 метров.

Уже лучше. Если же взять 89 трубу, то

Sтр=0,089*3,14*1=0,28 кв метра
L=3,33*0,28=11,9 метров.

Теперь определимся с конструкцией. Можно сделать радиатор с последовательным подключением труб или с параллельным. А далее уже каждый может дать волю фантазии и располагать трубы как ему вздумается. Однако необходимо помнить, что радиатор должен дренироваться и воздух из него должен удаляться.
В качестве примера рассмотрим самодельный регистр который недавно изготавливала наша команда. Подключение регистра производилось к системе с естественной циркуляцией и поэтому, чтоб уменьшить гидравлическое сопротивление радиатор был сварен с параллельным подключением труб. Высоту радиатора определили в 1 метр.
Изготовили его из 89 трубы, которой как мы уже посчитали потребовалось 11,9 метров. Мы взяли 12 метров. Два метра пошли на вертикальные стояки, а остальные 10 мы разделили 4 параллели. Итого длинна одной ветки составила 2,5 метров.
Иногда возникает потребность в регистрах большей мощности и они не всегда вписываются в определенный габарит. Тогда есть смысл делить его и изготавливать два или три маленьких. В общем смотреть, прикидывать и считать.

Использование воды в качестве теплоносителя является экономически выгодной идеей. Все чаще вместо привычных батарей в квартирах устанавливают водяные конвекторы отопления. Такие преимущества как: безопасность, компактность, эксклюзивный дизайн только способствуют росту популярности конвекторов.

Конструктивные особенности

Внешне агрегат представляет собой прямоугольный сплошной корпус из,прикрытый решеткой. Напольный вариант похож на маленькую скамеечку, настенный – панель небольшой толщины, а встроенные можно заметить благодаря только решетке.

Классический кожух изготавливается из нержавеющей стали. Но, учитывая особенности дизайна помещения и пожелания клиентов, корпус может быть выполненным из дерева, мраморной крошки или МДФ-панелей.

Аскетичные снаружи, внутри конвектора водяного отопления устроены сложнее. Их «сердцем» считается теплообменник, который представляет собой медную ровную или трубу в виде змеевика. На нее перпендикулярно методом тугой посадки крепятся ламели.

Место их соединения с трубой должно исключать малейшие зазоры, которые снижают теплоотдачу. Для изготовления пластин чаще всего используется медь, могут встречаться варианты из стали и алюминия, главное, чтобы теплопроводность была на высоте.

Обратите внимание!
Учитывая постоянный контакт с водой, этот элемент должен быть еще и стойким к коррозии.
Так что цветные металлы предпочтительнее.

Подсоединение к стояку или центральному трубопроводу осуществляется через специальные вводы с резьбой внутри, которые находятся с торца прибора или сбоку. На современные отопительные водяные конвекторы устанавливаются краны-клапаны или ручные/автоматические клапаны для спуска лишнего воздуха, ухудшающего теплоотдачу.

Если в комплект входит электронный термостат/терморегулятор, он будет контролировать рабочий ритм прибора. Процесс нагревания периодически прекращается при достижении заданной температуры и начинается снова при остывании воздуха.

Для усиления циркуляции воздуха используется вентилятор, который либо уже встроен, либо его придется докупать.Это полезное дополнение (1–2 штуки) встречается только у .

Как конвекция помогает согреваться

В отличие от привычных батарей, которые согревают воздух, излучая тепло со своих поверхностей, конвекторы водяного отопления действуют по-другому. Они перемешивают воздушные массы, замещая теплый воздух холодным и создавая приятную атмосферу. При этом не ощущается сухости и специфического неприятного запаха сгоревшей пыли.

В теплообменник поступает горячая вода из системы отопления и нагревает пластины. Учитывая теплопроводность используемого материала, о чем говорилось выше, детали нагреваются очень быстро. Через отверстия в решетке теплые массы беспрепятственно поднимаются, вытесняемые холодными.

Встроенный вентилятор стимулирует этот процесс, и через считанные минуты уже можно ощутить результат. При этом КПД повышается до 95%, что делает уместным использование водяных конвекторов в просторных помещениях с большими оконными и дверными проемами.

В соответствии с требованиями ГОСТа 20849-94 водяные отопительные конвекторы должны обладать первейшим неотъемлемым свойством – герметичностью и прочностью, которую проверяют пробным давлением воды 1,5 МПа. Нагревательные элементы и кожух должны быть покрыты антикоррозийным теплостойким составом.

Кроме всего прочего, водяной конвектор отопления, относительно недорог, учитывая его растущую популярность. Монтаж специалистами настенной, напольной или плинтусной конструкции обойдется вам почти вдвое дешевле, чем внутрипольной. Такая цена обоснована сложностью предварительных работ по устройству ниши в фальшполу.

Краткая характеристика типовых конвекторов

Важное значение для водяных обогревателей имеют их технические характеристики, именно на их основании выполняется подбор конкретной модели отопителя.

Характеристики большинства типовых конвекторов находятся в таких пределах:

• максимально допустимое давление во время работы составляет 16 бар;
• опрессовочное – 25 атм;
• температура воды может достигать 130 °C;
• максимальный нагрев корпуса – 60 °C;
• теплообменник может быть 4 или 6-рядный;
• объем воды в теплообменнике составляет 0,7–0,9 л;
• пропускная способность за час от 90 до 170 л;
• мощность от 100 до 200 кВт;
• вес колеблется от 14 до 21 кг.

Монтажные работы

Инструкция по установке водяных обогревателей несложна и заключается в подсоединении к отопительному трубопроводу. Внутрипольные модели устанавливаются одновременно с устройством пола, настенные или плинтусные модели могут устанавливаться в любое время.

Процесс установки включает в себя разводку электрокабелей, контуров подачи теплоносителя, устройство ниши для короба агрегата, который должен быть вровень с чистовым полом. Лучше доверить эту работу квалифицированным специалистам.

Обратите внимание!
Расчет мощности установки тоже поручите специалисту, если вы не теплотехник, то можете не учесть, например, теплопотери при расчете отопления.
От вас потребуется информация о площади комнаты, ее теплоизоляции и высоте потолков.

В зависимости от предназначения отопительный водяной конвектор может выполнять 2 функции:

• обогревать помещение – прибор устанавливается в стороне от оконных проемов;
• создавать воздушный заслон холодному воздуху в оконной зоне – обогреватель напротив окна на расстоянии от 20 до 30 см.

Безупречное отопление достигается соблюдением обязательных условий при установке:

1. Подвод/отвод теплоносителей выполняется из жестких или гибких соединений и запорных кранов (в комплекте).

1. Конвекторная ниша должна иметь такую глубину, чтобы декоративная крышка прибора была на одном уровне с готовым полом .
2. Допустимые зазоры на ширину и высоту конвектора от 10 до 15 мм .
3. Регулировочными болтами конвектор водяного отопления выравнивается по горизонтали и закрепляется .
4. Зазоры изолируются и уплотняются специальным материалом .
5. После монтажа чистового пола подключить подводки (электрическая необходима при наличии встроенного вентилятора).
6. Оставшиеся щели уплотнить герметиком/ отделочным материалом, включить прибор и накрыть решеткой .

Установка настенных и плинтусных обогревателей не имеет стольких нюансов и заключается в подсоединении объекта к водопроводной сети, а это легко сделать своими руками.

Перед работой с настенным обогревателем нужно снять батарею, затем приступать непосредственно к монтажу.

1. Вместо радиаторных пробок навернуть на сгоны две муфты с аналогичным подводке диаметром – обычно 20 мм.
2. На кронштейнах зафиксировать конвектор и совместить его оси резьб с осями сгонов.
3. Подмотать резьбы на обогревателе, согнать на них муфты до упора и подтянуть контргайки.
4. Во избежание гидроудара, запуская стояк, открывать вентили медленно.

Обратите внимание!
При подключении плинтусной модели к городской теплосети используйте многослойные пластиковые трубы из сшитого полиэтилена со специальными фитингами.
Второй вариант – соединение пайкой .
Это обезопасит вашу конструкцию от фокусов с перепадами температуры воды и скачками давления.

Подведение итогов

Использование водяных конвекторов – наиболее дешевый вид отопления. разнообразие монтажа установок позволяет ненавязчиво прогревать помещение, не пересушивая воздух. Системы контроля температуры позволяют поддерживать постоянный тепловой порог, экономя семейный бюджет.

Видео в этой статье подробно и доступно продемонстрирует процесс установки водяного внутрипольного конвектора.

Дымоход-конвектор является неплохой альтернативой радиаторным отопительным приборам. У него простое устройство и много преимуществ. Еще его называют экономайзером. При желании можно сделать такое устройство самостоятельно, что актуально для печек с пониженным КПД. Но перед этим требуется ознакомиться с их принципом работы.

Подобный конвектор можно сделать собственноручно

Область использования

Трубы-конвекторы делятся на три типа, они могут быть газовыми, электрическими, водяными. Устанавливать дымоход-конвектор нужно лишь на банных печах и газовых системах. Конвективные трубы используют для быстро нагрева смежных помещений. Он осуществляется за счет отбора тепловых потоков, которые уходят через дым. Еще это хорошая защита от инфракрасного излучения , исходящего от дымовых труб.

Конвекторы отличаются простотой в эксплуатации, легким монтажом. Монтировать их можно двумя методами:

• обустроить свою систему дымоотведения;
• подключить к общему дымоотводу трубы.

Из этого видео вы узнаете, как сделать теплообменник на дымоход своими руками:

В первом случае можно одновременно отапливать две комнаты: конвектор ставится в одном помещении, дымоход - в соседнем. Эта система идеально впишется в баню, где имеется отдельная комната отдыха.

Принцип работы

По сути, конвекторы образуют потоки, через которые и идет передача тепла. Постоянная циркуляция происходит через закрытую камеру либо корпус. Конструкция дымоотвода состоит из самой дымоотводной трубы в центре, которая выводит в окружающую среду продукты горения. Второй элемент - это наружный контур, где захватывается холодный воздух, что препятствует прогреву системы до существенных температур.

Дымоход проходящий по центру дома через второй этаж:

Конвектор на трубу дымохода может иметь и другой вариант конструкции: в работе принимает участие дым из дымохода, а также вода в бочке, циркулирующая после нагрева. Центральная труба такая же, как в случае с первой конструкцией, она подключена к отопительной печи. Вторая труба - это окружающий первую бочок, имеющие две трубки для циркуляции жидкости. Вода прогревается и происходит нагрев помещения.

Дымоотводы-экономайзеры можно устанавливать даже в деревянных стенах помещений. Они считаются безопасными для установки в жилых домах.

Есть как и металлические конвекторы, так и из нержавейки

Металлический вариант

Дымоход-конвектор своими руками сделать можно легко, так как с его простым устройством не возникает никаких проблем. Должна быть труба большого диаметра, а на ней уже наварены карманы, выполнить которые можно из небольших трубок, металлических пластин либо профиля. Конечно, нужно уметь пользоваться сварочным аппаратом. В остальном же пошаговая инструкция доступна всем:

1. Берут трубу такого же диаметра, как и та, что выходит из печи. Обычно она не меньше пятнадцати сантиметров. Далее ее обрезают относительно длины трубы дымоотвода. Получится в среднем пятьдесят пять сантиметров.
2. Далее берут трубку с диаметром пять сантиметров, разрезают на шесть частей по сорок пять сантиметров.
3. Шесть получившихся заготовок приваривают к основной - получится вокруг центрального элемента полный круг.
4. После этого готовый конвектор остается соединить с трубами. Для лучшего нагрева можно покрасить устройство в черный цвет. А чтобы добиться эстетичного вида, можно прикрыть его оцинкованным листом или какой-нибудь металлической накладкой.

Дымоход конвектор – как отопить смежное помещение:

Создание из нержавейки

Многие выбирают именно этот вариант, так как тут не нужно обладать специализированными навыками. При монтаже не требуется сварка. Желательно брать пищевую сталь из нержавейки, которая отличается устойчивостью к агрессивным средам, высокой температуре. Материал прослужит длительный срок. Для создания дымохода из нержавейки выполняют следующие шаги:

1. Для дымоотвода берут толстую нержавеющую трубу, а также лист из этого же материала.
2. Лист нержавейки прикрепляют к центральной трубе, используя для этого клепки. Лучше всего закреплять крупными волнами.
3. Остается получившийся конвектор соединить с дымоотводной трубой. Снаружи готовый экономайзер требуется обработать печным лаком.

Дымоход-конвектор:

При таком устройстве воздух будет идти по центральной трубе, нагревая потоки, попадающие в карман. Наружу они будут выходить горячими. При установке любого экономайзера нужно помнить и про общие рекомендации:

1. Устройство всегда располагают у дымохода в нижней части.
2. Рядом не должны находиться предметы, способные легко воспламеняться.
3. В случае с водяными экономайзерами требуется достаточная мощность - вода должна прогреваться до 250°C, иначе тепла будет недостаточно.

Если же нет времени заниматься созданием устройства самостоятельно, то всегда можно подобрать на рынке готовый подходящий вариант. Но нужно обязательно обращать внимание на все стыковочные узлы - сварка должна быть надежной, нигде не должно болтаться отходящих патрубков. Если же на поверхности видны разводы, пятна, то это указывает на использование низкокачественной стали.

Плюсы конверторных устройств

У таких дымоходов много преимуществ, которые оценили по достоинству уже многие. К ним можно отнести:

1. Простой монтаж. Конвектор подключают к трубе с одной стороны, с другой - к дымоотводу, выводящему наружу.
2. Безопасная эксплуатация. Через главную дымоотводную трубу продукты горения уходят на улицу, не задерживаясь в помещении.
3. Польза. Помещение нагревается очень быстро, затрачивая на это совсем немного энергии.
4. Некоторые покупные модели наделены функцией перекрытия дымоотвода, за счет чего можно регулировать интенсивность отдачи тепла.
5. Когда устройство изготовлено из качественных материалов, то в его долговечности не приходится сомневаться.

В общем, дымоход-конвектор действительно является недорогой конструкцией, которую по силам сделать и самостоятельно. У него много преимуществ, благодаря которым его широко используют для отопления бань, жилых домов и прочих помещений.

Теплообменник на дымоход своими руками:

Довольно новое оборудование для обогрева помещений. Ранее использовались только в коммерческих помещениях, сегодня все чаще применяются в жилых зданиях для подогрева панорамных окон и металлопластиковых входных дверей. За счет применения конвекторов эффективно отсекается холодный воздух от жилых зон, дополнительно обогревает помещение и исключается появление на стеклопакетах конденсата. На значительных по площади стеклопакетах чаще всего образуется конденсат, причем это может происходить и при относительно большой температуре воздуха в помещении. Конденсат создает много проблем, и не только эстетических. Вода стекает вниз и далее на пол, постоянная влажность разрушает материал половых покрытий, способствует появлению грибков и плесени.

Существенно увеличивать температуру в помещении для исключения появления конденсата экономически невыгодно, особенно в настоящее время при высокой стоимости энергоносителей. Встраиваемые в пол конвекторы решают все проблемы с минимальными финансовыми потерями.

Надежность и длительность функционирования во многом объясняется простотой устройства оборудования.

Вне зависимости от моделей все они состоят из нескольких элементов.

1. Корпус (короб). Изготавливается из листовой оцинкованной или легированной стали толщиной от 0,5 мм. Некоторые модели для увеличения устойчивости к коррозионным процессам покрываются полимерными порошковыми красителями. Корпус укладывается вровень с финишным покрытием, точная регулировка пространственного положения выполняется специальными винтовыми устройствами. Внутри короба располагается все оборудование, водопроводная запорная и регулирующая арматура, электрические кабели и т. д. Конкретный перечень элементов зависит от вида конвектора. Размеры корпуса колеблются в широких пределах, что позволяет их монтировать под полами различного типа. Внешний вид корпуса не играет роли, он полностью скрывается декоративной решеткой.
2. Теплообменник. Может быть водяной радиатор или электрический нагреватель. Для увеличения теплоотдачи применяются специальные технические решения или изменяется количество радиаторов.
3. Декоративная решетка. Изготавливается из нержавеющих сплавов, легированной стали, существуют варианты из дерева. Сквозь декоративную решетку в конвектор поступает холодный воздух и отводится нагретый. Решетка двухсторонняя, после критического износа одной стороны переворачивается.

Регулировка нагрева выполняется при помощи ручных или электромеханических приборов, теплообмен делается естественным или принудительным методом.

Решение об установке конвектора желательно принимать еще на этапе планирования полового покрытия. На какие параметры нужно обращать внимание при подборе обогревателя?

Материал изготовления корпуса

Если устройство будет установлено у входных дверей, то желательно выбирать модель с корпусом из нержавеющей стали. Дело в том, что в зимний период времени в него может попадать снег, высокая влажность и повышенная температура на порядок ускоряют процессы окисления металла. Много влаги в крытых бассейнах, ванных помещениях и т. д. Даже качественное цинкование не может долго противостоять таким сложным условиям эксплуатации. Еще один момент. О корпус упирается декоративная закрывающая решетка. Если она будет подвергаться значительным нагрузкам, то корпус нужно подбирать из толстых прочных материалов, именно на него в дальнейшем передаются нагрузки.

Размеры корпуса

Производители предлагают изделия различной длины, ширины и глубины. Как эти параметры влияют на выбор конкретного конвектора?

1. Длина . Желательно, чтобы она равнялась ширине окна или дверного проема. Если таких вариантов подобрать не удается, то профессионалы рекомендуют устанавливать в ряд два конвектора, общая их длина должна соответствовать вышеописанным требованиям.
2. Ширина. Особого влияния на технические параметры не имеет, во время подбора модели рекомендуется обращать внимание лишь на дизайн интерьера помещения.
3. Глубина. Очень важный параметр. Для жилых помещений рекомендуется покупать невысокие конвекторы, их намного проще монтироваться на тонких перекрытиях зданий.

Имейте в виду, что линейные размеры корпуса зависят от количества и возможностей установленного в нем оборудования и элементов.

Способ нагрева

Конвекторы могут иметь водяные или электрические нагреватели. Электрические можно монтировать на всех типах полов, они имеют полностью автономное управление. Водяные, соответственно, только в помещениях такими же с системами подогрева пола. Это несколько ухудшает технические характеристики устройств, температура теплоносителя зависит от температуры в общей системе. Такая особенность ограничивает возможность встраиваемых конвекторов.

Еще одна разница между водяным и электрическим типом конвекторов. Электрические можно устанавливать в любое удобное время, для этого понадобиться лишь частично демонтировать половое покрытие. Водяные рекомендуется монтировать только одновременно с установкой системы подогрева пола, при невыполнении этого условия комбинированная система не будет функционировать.

Размеры радиатора

Эффективность теплоотдачи зависит от двух факторов: материалов изготовления и площади поверхности. Все изготовители во время производства устройств применяют материалы с максимальной теплопроводностью, здесь особого выбора нет. Изменение теплоотдачи по большей части делается за счет корректировки размеров и количества радиаторов. Но этот параметр должен согласовываться с размерами окон или дверей.

Тип вентиляции

Воздух сквозь теплообменник может проходить за счет естественного движения или при помощи электрических вентиляторов. Первый вариант работает более надежно, конвекторы можно устанавливать в любых помещениях, в том числе и не имеющих электрической проводки. Недостаток – незначительная мощность конвектора, причем изменение теплоотдачи происходит вне пожеланий пользователя.

Принудительная вентиляция выполняется при помощи осевых или радиальных вентиляторов. Скорость воздушного потока не зависит от внешних условий, конвектор может изменять производительность с учетом заданных режимов. Недостатки – несколько усложняется процесс монтажа, увеличивается шумность в помещении. Во время выбора имейте в виду эти эксплуатационные характеристики устройств.

Вид решетки

Решетки в большинстве случаев изготавливаются из прочных металлических сплавов. Могут сворачиваться в рулоны или быть стационарными. Во время выбора рекомендуется обращать внимание на два параметра: физическая прочность и внешний вид. Чем больше нагрузка на половое покрытие, тем выше прочность должна иметь обрешетка.

Рабочее давление

Для частных жилых домов этот показатель не имеет значения, давление в водопроводных сетях различного назначения не превышает 3 атм., а минимальное рабочее давление у всех видов конвекторов не бывает менее 10 атм. Что касается многоквартирных домов, то покупайте приборы с максимальными значениями давления опрессовки. Перед началом сезона отопления в домах производится испытание водопроводных систем высоким давлением, конвекторы должны выдерживать его.

Дополнительное оборудование управления и контроля

Для контроля и изменения режимов функционирования применяются электромеханические или механические приборы и устройства. Элементы располагаются непосредственно в корпусе, а управление может быть с удаленного пульта. Электронные модели позволяют запрограммировать не только температуру, но и периодичность включения/выключения. Выбор типа конвектора зависит от пожеланий пользования и особенностей эксплуатации помещения.

Краткий перечень производителей

Для облегчения выбора мы предлагаем ознакомиться с наиболее известными производителями конвекторов, их товары имеют положительные отзывы многочисленных потребителей.

Каждая компании выпускает широкий спектр оборудования по техническим характеристикам, что дает возможность найти самый подходящий вариант конвектора с учетом максимального количества различных факторов.

Нарушение технологии установки может стать причиной появления неприятностей во время эксплуатации конвекторов. Особенно большие проблемы возникают при поломках конвекторов с водяным теплоносителем. Именно для этого типа устройств дадим пошаговую инструкцию. Для монтажа понадобится набор ключей и уплотнительная нить. Начинать работы нужно со сборки теплообменника. Предварительное условие – финишное покрытие пола еще не установлено.

Сборка элементов теплообменника

Шаг 1. Занесите коробку в помещение, откройте ее. Перед открыванием обратите внимание на верх и низ, в противном случае возникнут сложности во время вынимания частей конвектора. Проверьте комплектность. Внутри корпуса должен находиться теплообменник, регулируемые ножки, регулировочные болты и шайбы, декоративная решетка, соединительная, запорная и регулирующая арматура.

Шаг 2. Достаньте из упаковки два клапана, открутите соединительные гайки со штуцерами.

Шаг 3. Накрутите на резьбу специальную нить для герметизации, количество витков не менее 5–8.

Важно. Нить нужно наматывать по ходу резьбы, во время закручивания штуцера она должна затягиваться, а не ослабляться. Это очень важное условие, при его несоблюдении обязательно появятся протечки воды. Придется разбирать уже установленный конвектор и ликвидировать проблемы.

Шаг 4. Одним ключом придерживайте выход трубы теплообменника, а вторым плотно закрутите клапан на место. Клапан внутри имеет шестигранное отверстие под ключ. Слишком больших усилий прилагать нет надобности, нить надежно справляется со своей задачей. Таким же методом соберите кран устройства.

Теплообменник подготовлен. Желательно предварительно испытать герметичность соединений. Для этого можно его подключить к водопроводу при помощи гибких шлангов и открыть подачу воды. Все в норме – можно приступать к установке корпуса.

Монтаж корпуса

Шаг 1 . Вкрутите в резьбу регулировочные винты, откройте отверстия для подвода труб системы подогрева пола. Они закрываются съемными заслонками.

Шаг 2. Установите корпус на место монтажа, пузырчатым уровнем установите его строго в горизонтальном положении. Это очень важный этап. Если теплообменник будет под углом, то велики риски его завоздушивания, в результате он не будет работать на полную мощность. Кроме того, решетка не будет располагаться в одной плоскости с половым покрытием. Проверяйте положение по нескольким направлениям, постоянно закручивайте или откручивайте регулировочные болты.

Важно. Во время установки корпуса принимайте во внимание нулевую отметку полового покрытия. Именно в этой плоскости должна располагаться декоративная решетка конвектора.

Шаг 3. После установки корпуса нужно зафиксировать его положение. Для этого используйте регулируемые ножки, изготовленные из перфорированной стальной пластины. Один конец при помощи болтов с шайбами зафиксируйте на корпусе, а второй на основании пола. Для фиксации к основанию нужно пользоваться дюбелями соответствующей длины и диаметра. После крепления еще раз проверьте положение устройства и при обнаружении отклонений устраните их.

Шаг 4. Положите в корпус теплообменник, для него предусмотрено специальное место. Заведите в отверстия пластиковые трубы системы подогрева пола, замерьте их длину и специальным секатором отрежьте излишки.

Шаг 5. Специальным переносным сварочным аппаратом для пластиковых труб нагрейте концы и присоедините их к штуцерам крана и клапана.

Шаг 6. При помощи гайки прикрутите элементы к теплообменнику, при этом постоянно придерживает вторым ключом арматуру. Она изготовлена из нержавеющих сплавов, а они имеют невысокие показатели физической прочности. Превышение предельных нагрузок может ставать причиной появление трещин. Еще одно неприятное свойство таких сплавов – низкая сопротивляемость усталости метала. Это значит, что даже не очень сильные усилия затягивания, действующие длительный период времени, становится причиной появления трещин, металл «устает».

Шаг 7. Подключите к модулю электрические кабели. Для этого установлен клеммник, схема подключения есть в инструкции по пользованию устройством. Модуль осуществляет автоматическую поддержку заданных пользователями режимов функционирования конвектора. Во время подключения питания нужно отключить сеть, все работы выполнять в строгом соответствии с требованиями ПУЭ.

Шаг 8. Если вы фиксируете корпус конвектора цементно-песчаной стяжкой или монтажной пеной, то обязательно вставьте в него специальные распорки для предупреждения деформации.

Мы рассмотрели пример монтажа конвектора с гибридным распределением тепла, устройство подключается к общей системе теплого пола. Температура теплоносителя в конвекторе такая же, как и в системе, что несколько ограничивает возможности оборудования.

Общие советы по монтажу конвектора после установки финишного полового покрытия

Такие ситуации могут возникать во время производства строительных работ, место установки конвектора должно предусматриваться в период монтажа полового покрытия и системы подогрева. Размеры углубления должны отвечать размерам корпуса с запасом по периметру 2–3 см, длина вывода пластиковых труб должна гарантировать беспроблемное присоединение устройства. Их всегда делают с запасом, излишки по длине потом отрезаются.

Схема установки конвекторов, указание габаритов ниши под оборудование

Рекомендуется устанавливать конвектор на расстоянии не более 30 см от окна, в противном случае возможно запотевание стеклопакетов – теплый воздух не будет обогревать их поверхность. Толщина слоя теплоизоляции под корпусом конвектора должна адаптироваться к общей высоте финишного покрытия, желательно использовать такие же теплоизоляторы, что и под основной поверхностью пола.

Большинство конвекторов имеет правостороннее стандартное подключение, но его можно изменить самостоятельно или во время покупки выбирать соответствующий существующей разводке вид. Вентиляторы располагайте в корпусе со стороны окна или дверного проема, они должны захватывать холодный воздух. За счет такого размещения повышается эффективность устройства и улучшаются показатели микроклимата в помещении.

Обязательно к теплообменнику нужно подключать кран Маевского, он располагается на входе теплоносителя. Кран Маевского позволяет развоздушить конвектор, невыполнение этой операции может стать причиной отказа в работе устройства.

Подключение питания выполняется по схеме, а скорость вращения вентилятора можно изменить потенциометром. После завершения электрического монтажа все открытые соединения нужно накрыть специальными герметичными крышками. Обращайте внимание, чтобы резиновые прокладки не имели механических повреждений. Контролер монтируйте к стене на высоте примерно 1,5 м от пола, такое положение удобно для пользования.

Видео ­– Установка конвектора
