Узел устройства кровли из битумной черепицы. Узлы кровли

Время чтения ≈ 4 минут

Использование мягкой кровли позволяет аккуратно и красиво защитить крышу, чердак и мансарду от осадков. Проводить монтаж битумной черепицы можно без привлечения специалистов. Для правильного выполнения работы лишь потребуется изучить инструкцию по подбору, применению материалов и их фиксации.

Подготовка к монтажу кровли из битумной черепицы

Главным условием для получения качественной кровли из гибкой черепицы является заготовка идеально ровного основания. Поэтому после снятия старого материала нужно на обычную стропильную систему прибить фанеру или ОСП . В противном случае мягкие листы кровли просто просядут и придется повторно перекрывать дом.

Начало работы и укладка первых рядов

Для достижения максимальной защиты чердака или мансардного этажа от осадков рекомендуется использовать специальную подложку. Если скат крыши незначительный (не превышает 20 градусов), то крепить подкладочный ковер разрешается только в местах последующего монтажа доборных элементов. Также следует сразу провести монтаж металлических защитных планок для карниза и фасада. После монтаж битумной черепицы своими руками осуществляется по следующей схеме:

Укладываются карнизные слои, обрамляющие крышу (их можно заменить и самой черепицей, нужно лишь аккуратно ее обрезать). Они фиксируются поверх планок с помощью гвоздей с крупными плоскими шляпками. Для дополнительной фиксации кровли осуществляется промазывание места, где она будет уложена, битумной мастикой.
Осуществляется фиксация первого ряда черепицы. Рекомендуется для этого брать листы из разных комплектов. В случае если они будут незначительно отличаться, проблем с перепадами цвета не будет. Укладывать первый ряд нужно поверх карнизных слоев с незначительным подъемом (от края торца до самой черепицы должно быть расстояние порядка 1 см).
При фиксации черепицы соблюдаются условия ее выкладки согласно узору. Лишние части просто обрезаются. Крепление листов осуществляется с помощью гвоздей с плоской шляпкой. Они обеспечивают надежный прижим черепицы к основанию и исключают ее повреждение.

Указанная инструкция по монтажу крыши из гибкой битумной черепицы позволит быстро и корректно провести работу, исключить основные ошибки при укладке материалов. Дополнительно следует просмотреть обучающие фото и видео материалы, которые помогут увидеть процесс подготовки к монтажу и саму укладку кровельного материала.

Завершающие работы с гибкой битумной черепицей

После укладки всех слоев черепицы нужно позаботиться о соблюдении качественной вентиляции крыши. Поэтому в ее верхней части рекомендуется установить коньковый аэратор. Он представляет собой длинную планку с внутренними разделителями и вставками поролона. Такое устройство кровли из битумной черепицы позволяет исключить проникновение влаги под крышу, опасность заселения на чердаке ос и других насекомых.

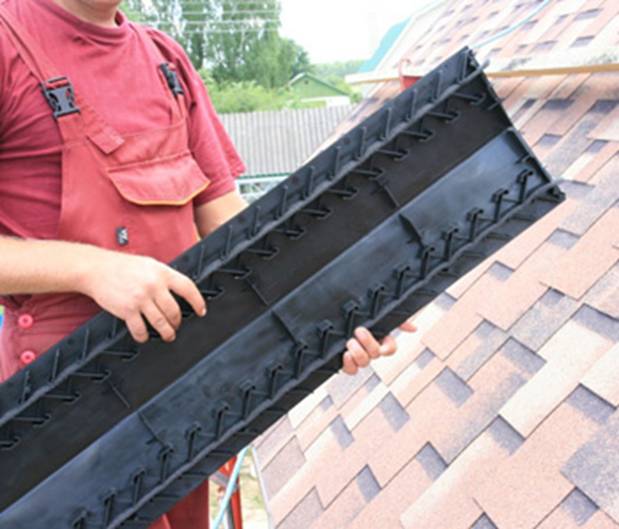

Поверх конькового аэратора необходимо закрепить коньковую черепицу. Она позволит дополнительно защитить аэратор и добиться эстетичного вида крыши. После фиксации коньковой черепицы можно приступать к монтажу водосточной системы.

Особые требования к монтажу крыши из битумной черепицы

Обязательным условием при работе с гибкой кровлей является учет правил укладки материалов возле труб и при многоуровневом переходе между отдельными частями крыши. Современная технология монтажа битумной черепицы применение металлических планок примыкания, проходных элементов. Например, при переходе между разными уровнями крыши нужно зафиксировать прокладочный ковер с помощью планки, поверх внахлест должен укладывать еще один слой ковра. Затем осуществляется монтаж самой черепицы.

При обрамлении трубы на крыши нужно изначально подобрать для нее проходной элемент (используются для круглых труб). Он позволит защитить кровельный материал от воздействия высоких температур и быстрого разрушения. Выкладка и монтаж черепицы осуществляется после ее подрезки по форме трубы. Подобные условия укладки битумных материалов исключат проблемы с сохранением их первозданного вида, качества и состояния.

Видео монтажа битумной черепицы своими руками

Битумная черепица в последние годы стала одним из самых популярных кровельных покрытий, благодаря своему оригинальному внешнему виду, имитирующему классическую керамическую черепицу. Простая технология фиксации гонтов с помощью самоклеящегося слоя упрощает самостоятельную укладку материала, но перед началом монтажных работ конструкции крыши требуется основательная подготовка. В этой статье мы расскажем, как выполняется устройство кровельного пирога под мягкую черепицу.

Мягкой кровлей называют битумную черепицу, которая производится из стеклохолста или полиэстера, пропитанного модифицированным нефтяным битумом или синтетическим каучуком. Внешняя поверхность гонта посыпается базальтовой или минеральной крошкой для придания цвета, фактуры и механической прочностью материалу. Мягкую черепицу производят в виде плиток с фигурным краем длина которых составляет 100 см, ширина 30-45 см, а толщина 0,3-0,45 мм. Это кровельное покрытие обладает следующие особенности:

Легкий вес. Квадратный метр мягкой кровли весит не более 13 кг, что позволяет не утяжелять устройство стропильного каркаса дополнительными элементами.
Гибкость. Материал обладает высокой эластичность и гибкостью, поэтому легко укладывается на крыши сложной формы.
Долговечность. Срок службы крыши с таким покрытием составляет до 70 лет, при чем она не требует особого обслуживания.
Устойчивость к факторам внешней среды. Мягкую кровлю ценят за высокую влагостойкость, толерантность к воздействию ультрафиолета и перепадам температуры.

Обратите внимание! Мягкую кровлю не рекомендуется монтировать на сооружения с высоким риском возгораний, так как она относится к легковоспламеняющимся материалам. Чтобы снизить вероятность пожаров, устройство стропильного каркаса выполняют с обязательной обработкой огнеблокирующими препаратами.

Нюансы работы

Мягкую кровлю фиксируют на основании с помощью самоклеящегося слоя из легкоплавкого битума на нижней стороне материала, защищенного полиэтиленовой защитной пленкой. Устройство крыши из битумной черепицы можно выполнять только при определенных погодных условиях:

Температура окружающего воздуха не должна быть ниже 5-10 градусов, так как в противном случае битумный слой придется разогревать принудительно с помощью строительного фена или газовой горелки, рискуя повредить черепицу.
Температура окружающего воздуха не должна превышать 25 градусов, чтобы при обустройстве крыши битумный слой не плавился и не стекал вниз склона.
выполняют в сухую, не дождливую погоду на высушенное основание, чтобы не допустить загнивание стропильного каркаса и финишного покрытия в процессе эксплуатации.

Важно! Хранить битумную черепицу для настила крыши необходимо в сухом, защищенном от прямых солнечных лучей месте, чтобы предотвратить расплавление битумного клеящегося слоя. Снимать с гонта защитную пленку во избежание слипания материала до монтажа покрытия не рекомендуется.

Требования к основанию

Устройство мягкой кровли начинают с подготовки основания, от прочности и надежности которого зависит срок эксплуатации и влагостойкость конструкции. Процесс создания кровельного пирога под битумную кровлю должен выполняться строго в соответствии технологией. Основание обеспечивает гибкой черепице следующие условия:

Механическую прочность. Мягкую кровлю укладывают исключительно на сплошную обрешетку, так как самостоятельно держать форму она не способна. Поэтому основание для монтажа покрытия изготавливают из листов влагостойкой фанеры или древесностружечной плиты.
Гладкость. Нижняя поверхность гибкой кровли легко повредить, поэтому укладку производят на подкладочный ковер, однако, и основание не мешает острогать, освободить от сучков и зазубрин.
Ровную поверхность. Монтаж крыши из битумной черепицы не терпит кривизны. Любой перекос обрешетки приведет к появлению зазоров между гонтами.
Вентиляцию. Вентиляционный зазор между кровельным покрытием из битумной черепицы и стропильным каркасом должен составлять не менее 50 мм, чтобы избежать «парникового эффекта» и появления конденсата.

Учтите, что соответствие основания правильной технологии гарантирует длительный срок эксплуатации крыши, отсутствие протечек и механических повреждений каркаса.

Технология подготовки

Кровельный пирог, с помощью которого выполняется устройство мягкой кровли, состоит из слоя пароизоляции, утеплителя, гидроизоляции, контробрешетки, разреженной обрешетки, подкладочного ковра и финишного покрытия. Качество конструкции зависит от правильности расчета, очередности и совместимости материалов. Подготовка крыши под мягкую черепицу производится следующим образом:

В первую очередь, необходимо проверить состояние стропильного каркаса. Все сгнившие элементы нужно заменить. Выполнить повторную обработку антипиреном и антисептиком.
Поверх стропил полосами с нахлестом закрепить паропроницаемую мембранную гидроизоляцию. Гидроизоляционный материал фиксируют строительным степлером с провисанием, чтобы избежать разрыв в случае протечки.
Поверх гидроизоляции приколачивают рейки контробрешетки толщиной 3-4 см для обеспечения вентиляционного зазора. Затем перпендикулярно стропилам фиксируют разреженную обрешетку из обрезной доски с шагом 30-50 см.
На дополнительную обрешетку приколачивают листы фанеры или ОСБ, делая между ними зазор 1-3 мм.
На сплошное основание укладывают подкладочный ковер, на который в последствии настилают мягкую кровлю.

Опытные мастера отмечают, что устройство качественного, надежного основания делают битумную кровлю более долговечной и устойчивой к механическим повреждениям. Поэтому в процессе работу нужно неукоснительно соблюдать технологию и рекомендации производителей.

Видео-инструкция

В том случае, если на кровлю выполняется укладка битумной черепицы, обязательно следует соблюдать ряд некоторых требований.

Технология производства битумной черепицы

Битумная черепица была разработана в США в начале прошлого века. С тех пор её технические характеристики были усовершенствованы, и теперь она пользуется большой популярностью при обустройстве крыш.

Представляет собой основу (стеклохолст), которая устойчива к бактериям. Основа пропитывается битумом (обычным или модифицированным СБС-полимерами), придающим ей эластичность и морозостойкость. Сверху черепицу покрывают защитно-декоративным шершавым базальтовым гранулятом, который препятствует проникновению УФ-лучей и воды, придаёт текстуру.

Весь процесс производства состоит из следующих этапов:

Стекловолокно два раза пропитывают битумом в специальном аппарате.
На высохшее полотно наносится гранулят.
На изнаночную сторону клеят пленку, для предотвращения слипания гонтов в упаковке.
Охлаждают и наносят клейкие пленки для легкого монтажа.
Далее полотна нарезают и упаковывают.

Основные преимущества продукции компании Икопал:

Удобный монтаж (внутренняя часть профиля сформирована продольными полосами).
Надежная стыковка (по краям гранулята наносят дополнительный вяжущий слой полимера).
Увеличенная прочность (за счет технологии Syntan – покрытие термостойким слоем).

Установка основания под гибкую кровлю

Важно, чтобы материалы, применяемые для устройства битумной черепицы так же, как и само покрытие соответствовали определенным нормативам и стандартам.

При работе с таким материалом, как битумная черепица технология укладки предполагает подготовку поверхности, необходимой для закрепления на ней материала для кровли. Вариантов устройства такой поверхности два: она может быть представлена в виде или сплошного настила, или как обрешетка под битумную черепицу. Материалом может выступать различное сырье, но преимущество зачастую отдается древесине.

Чтобы соорудить сплошной настил в качестве основания под мягкую черепицу, можно использовать устойчивую к влаге фанеру, стружечную плиту, обрезные или шпунтованные доски. Выполняя монтаж, необходимо оставлять расстояние между отдельными частями, равное 3 миллиметрам. Делается это для того, чтобы компенсировать расширение под воздействием температуры при ее изменениях. Крепить фанеру по краям нужно при помощи саморезов или ершенных гвоздей.

Дополнительную защиту и долговечность деревянным деталям сооружения придаст их обработка какими-либо антисептиками и антипиринами.

Серьезную нагрузку на кровельный материал, на саму крышу и ее элементы оказывают и различные природные явления, такие как снег, ветер и др.

Проектировать всю конструкцию необходимо в соответствии с силой и направлением доминирующих в конкретном районе ветров, со средним количеством выпадающего снега и другими подобными факторами. Поэтому вся эта информация должна быть использована для того, чтобы выбрать необходимую толщину стропильных ног с верным шагом. Это даст возможность всей кровле стойко переносить любую непогоду и не поддаваться на возникающие нагрузки.

Кроме того, укладка битумной черепицы инструкция для которой предполагает соблюдение всех ее пунктов, требует грамотного обеспечения нормального температурного режима. Касается это, в первую очередь, тех крыш, под которыми имеется жилое мансардное помещение. Для этих целей необходимо обустроить хорошую вентиляцию и регулярное проветривание кровли. Благодаря этим мерам излишки влаги и плесень не будут появляться и скапливаться па деталях конструкции.

Обеспечить естественную вентиляцию кровле можно при помощи устройства следующих элементов:

отверстие, через которое поступает воздух;
продухи или каналы для постоянной циркуляции воздуха;
отверстия, предназначенные для вытяжки.

Очень часто проект дома предусматривает и облицовку карнизных свесов сайдингом. В этом случае также должны быть смонтированы специальные отверстия для проветривания, называемые софитными планками. Они призваны обеспечивать доступ воздуха к продухам.

Какая бы ни применялась технология кровли – битумной черепицей или другим кровельным материалом – размер циркуляционных каналов воздуха должен рассчитываться исходя из скатного угла наклона. Если он составляет более 20 градусов, то высота продухов не должна быть меньше 5 сантиметров, а если этот показатель равен менее чем 20 градусам, то высота продухов должна иметь длину в 8 сантиметров.

Элементы вытяжки в верхнем участке крыши могут быть представлены по следующим принципам:

Установка подкладочного ковра

Этот элемент крыши несет в себе функции защиты от возможных протечек кровельной конструкции.

В том случае, если кровельный угол наклона – от 12 до 18 градусов, укладывать рулонную изоляцию следует по всей скатной поверхности крыши. Делается это по принципу внахлест снизу вверх между слоями. Крепится материал при помощи специальных оцинкованных гвоздей с увеличенной шляпкой с сохранением шага в 20 сантиметров. Стыковочные места должны быть обработаны особой мастикой на основе битума.

Кроме того, перед началом устройства основания под битумную черепицу к стропильным вылетам следует прикрепить крючья, предназначающиеся для монтажа подвесной системы водоотвода.

Установка ендов, карнизных и торцевых частей

Разбираясь с тем, как класть битумную черепицу, важно не забыть и об усилении кровельных свесов при помощи металлических карнизных и торцевых планок поверх слоя подкладки. Эти планки должны укладываться с перекрытием и крепиться с помощью кровельных гвоздей (подробнее: " "). Шаг – не более 12 сантиметров. Вдоль карнизной линии встык с металлической планкой укладывается самоклеящаяся плитка.

Изначально с этой плитки нужно снять защитную пленку, после чего каждый ее элемент крепится к основанию с помощью гвоздей. В ендовах должен быть уложен особый ковер, называемый ендовым. Все изоляционные материалы необходимо закрепить гвоздями и обработать все той же мастикой на битумной основе. Иногда также устанавливается , которая служит скорее эстетической привлекательности.

Монтаж мягкой черепицы

По причине того, что многие производители битумной черепицы изготавливают продукцию, у которой один и тот же оттенок может отличаться. Для того чтобы цвет покрытия при укладке был равномерным, следует использовать мягкую черепицу сразу из нескольких упаковок (подробнее: " "). Укладывать материал нужно рядами, начиная с края кровли и двигаясь вверх по направлению к коньку.

Крепление гибкой черепицы

С материала необходимо удалить защитную пленку, а затем покрытие крепится к основанию гвоздями. На каждый из листов черепицы нужно использовать 4 – 5 гвоздей. Последующий слой также пробивает и слой, идущий ранее. Впоследствии элементы материала под воздействием солнца склеиваются друг с другом и плотно прилегают к обрешетке.

Укладка битумной черепицы, смотрите на видео:

Устройство примыканий

В том месте, где кровельный скат соединяется со стеной, необходимо закрепить треугольную металлическую рейку, на которой и монтируется гибкая черепица. Сверху идет полотно ендового ковра, а в качестве такого материала, как клей для битумной черепицы выступает битумная мастика. Полоса должна заходить на поверхность стены не менее чем на 30 сантиметров, а для регионов с сильными снегопадами этот показатель должен быть даже больше. С наружной стороны примыкание облицовывается фартуком из металла и обрабатывается при помощи вышеназванной мастики. Герметизировать выходы труб печей следует по тому же принципу.

Устройство покрытия на конек

Чтобы выполнить эту процедуру, следует использовать коньковую черепицу. Ее необходимо разделить на 3 части в соответствии уровнем ее перфорации и укладывать внахлест в 5 сантиметров. Своей короткой стороной коньковая черепица должна проходить вдоль скатной линии.

Важно помнить, что наилучшим вариантом станет выполнение всех работ по монтажу битумной черепицы в теплое и сухое время года.

Битумная черепица - один из самых популярных кровельных материалов на сегодняшний день. Ее используют для покрытия простых и сложных крыш, сам монтажный процесс не очень сложный. Но есть на крыше несколько элементов (узлы), к которым необходимо относится с большим вниманием в плане правильной укладки самого битумного материала. Эти элементы:

Конек;
Карниз;
Ендова;
Фронтон;
Дымоходы и вентиляционные трубы;
Мансардные окна.

Что необходимо знать, чтобы проведенная укладка кровельного битумного материала гарантировала высокое качество покрытия и надежность всей кровли. Давайте рассмотрим технологии монтажа битумной черепицы в местах из вышеописанного списка.

Укладка битумной черепицы на коньке

Начнем разговор с того, что есть во всей технологии укладки битумной черепицы один материал, который укладывается под само кровельное покрытие. Это так называемая подкровельная подложка или ковер. Изготавливается она на основе битума и стеклохолста и представляет собой рулонный материал шириною 1,0 м. Ее монтаж производится внахлест соседних полос. А основное назначение - это выравнивание обрешетки, устройство которой имеет сплошной тип.

Когда дело доходит до конька крыши, то необходимо понимать, что этот элемент закрывает собой зазор между двумя скатами кровли, чтобы предотвратить попадание влаги под кровельную конструкцию. Но есть здесь и еще один нюанс - это вентиляционный зазор, с помощью которого влажные пары воздуха будут удаляться из-под кровли. Поэтому укладка битумной черепицы на коньке ничем не отличается от других кровельных материалов. То есть:

Производится обычная установка подложки, которая к обрешетке крепится гвоздями, иногда используется битумный клей.
Затем по стандартной технологии укладывается и битумная черепица.

Здесь важно не закрыть обоими материалами вентиляционный зазор. После чего монтируется и сам конек, выполненный из металла или пластика. Чтобы сохранить единство дизайна крыши, нужно конек оклеить специальными пластинками из того же материала, что и основа мягкой кровли. Устройство простое, но эффективное.

Внимание! Края битумной черепицы должны заходить за монтажные отверстия конькового защитного элемента на расстояние 5-10 см.

Существует устройство крыш, в которых вентиляцию обеспечивают слуховые окна, расположенные в торцах крыши. А это значит, что устройство вентиляционного зазора на коньке можно не использовать. В этом случае технология укладки битумной черепицы сильно отличается от предыдущей.

Подложка с одного ската кровли переносится на соседний, закрывая собой конек крыши. Крепление края подложки обеспечивается гвоздями, обязательно используется клей.
Укладка битумной черепицы производится по стандартной технологии, не закрывая устройство конька.
По коньковому зазору монтируются специальные планки, закрывающие его. Крепление - гвозди и клей. Обратите внимание, что во всех случаях клей наносится широкой полосой (5-6 см).

Укладка битумной черепицы на карнизе крыши

Здесь все так же просто, как и на коньке. Отметим, что именно от карниза начинается покрытие всей мягкой кровли. Черепица укладывается встык на небольшом расстоянии от карнизной планки (приблизительно 1 см). Крепятся элементы кровельного покрытия гвоздиками по углам и у лепестков (в среднем 4-8 штук).

Поверх кровельного материала устанавливается металлическая планка (карнизная), которая крепится к обрешетке через покрытие саморезами. Шаг крепления - 20-30 см, форма крепления - зигзаг. Карнизные планки устанавливаются внахлест относительно друг друга с перехлестом в 10-12 см.

Установка битумной черепицы на фронтонной планке

Торцевая планка покрывается битумной черепицей, как и вся площадь кровли. То есть, укладка производится от центра плоскости, смещаясь к фронтонам. Обычно у края крыши целиком один элемент черепицы не помещается, его надо подрезать ножом под необходимый размер.

Установка и крепление - это монтаж панелей внахлест нижнего к верхнему. При этом крепление проводится гвоздями по углам и у каждого гонта. Но самый край материала надо обязательно приклеить. Клей наносится на подложку полосками и выравнивается кисточкой до ширины в 5 см. Прижим материала к подложке производится руками или прокатывается резиновым валиком. После чего на сам кровельный материал укладывается фронтонная металлическая планка, которая крепится к кровле саморезами, как и карнизная планка. Обязательно на нижний элемент укладывается верхний с нахлестом в 15-20 см.

Установка битумной черепицы на ендовах

Один из самых ответственных моментов во всем монтажном процессе. Такие кровельные узлы требуют особого подхода. Здесь приходится учитывать тот факт, что именно на ендовах собирается большое количество воды. Поэтому есть необходимость установить многослойную конструкцию.

Сначала на ендове устанавливается и крепится металлическая планка, которая повторяет форму и устройство ендовы, то есть она угловая. Ширина закрытия скатов крыши - минимум 30 см. Крепление к обрешетке - саморезы.
Укладка подложки вдоль металлического защитного элемента. Крепление - гвозди и клей. Подложка должна полностью закрывать металлическую угловую планку с заходом на обрешетку. Крепление производится по обрешетке.
Укладываемая битумная черепица подрезается под форму и угол ендовы. Здесь имеется в виду, что подрезаться будут те панели, которые будут закрывать ендову до угла.

Внимание! Некоторые производители битумных черепиц рекомендуют под металлический угловой элемент укладывать дополнительный слой подложки, тем самым обеспечивая стопроцентную изоляцию крыши. Такое устройство увеличивает стоимость кровельного покрытия.

Укладка битумной черепицы в местах примыкания

Давайте рассмотрим технологию покрытия мест примыкания битумной черепицей на примере кирпичного дымохода прямоугольной формы. У него четыре места примыкания, где две боковые плоскости будут герметизироваться одинаково.

Укладка будет проводиться вот так:

Отрезается от подложечного ковра прямоугольный кусок, который будет закрывать плоскость кровли на 30 см и часть трубы на высоту 30 см. В ширину он подрезается под размер, который составляет ширину плоскости трубы и выступы по 30 см с каждой стороны. Крепление делают гвоздями и клеем одновременно как к плоскости ската кровли, так и к плоскости трубы.
Битумная черепица доводится до выступа дымохода и крепится по углам гонта.
Укладывается еще один слой подложки, который перекрывает стык черепицы и трубы.

Внимание! Если битумная черепица используется в качестве кровельного материала для деревянного дома, то необходимо вокруг дымохода установить фанерный фартук, на который все элементы примыкания будут крепиться. Это простая необходимость, чтобы при усадке дома не разошлись стыки всех присутствующих материалов.

Последний этап - установка металлической планки, которая будет закрывать подложку, уложенную и закрепленную на плоскостях дымоходной трубы. Подкладочный ковер и сама битумная черепица должны крепиться гвоздями и клеем.

Нередко на крышах домов присутствуют трубы круглого сечения. Это вентиляционные и канализационные отводы. С ними обычно поступают очень просто. Для этого используют специальные элементы, которые среди специалистов называются колпаками. Они могут быть изготовлены из пластика или специальной резины. Крепят колпаки к уже уложенному подкладочному ковру или саморезами, или гвоздями, или используют битумный клей. Или все применяют в комплексе.

Здесь важный момент - точно вырезать рядовую панель под форму и размер округления колпака. После чего она укладывается по месту и крепится гвоздями. Чтобы увеличить герметичность места примыкания, рекомендуется по фланцу нанести несколько полос клея. Лучше будет, если клей размазать по плоскости фланца кисточкой или шпателем.

Снегозадержатели на мягкой кровле

Нужны ли снегозадержатели для мягкой кровли? Вопрос не самый простой, потому что считается, что битумная черепица, обработанная сверху гранулятом, является плоскостью, по которой снег не съезжает лавинообразно. Это на самом деле так и есть, если говорить о крышах с не очень большим уклоном, не больше 45°. Но есть ведь крови, у которых угол наклона скатов составляет и 60°. Здесь уже ничего гарантировать нельзя.

Кровля из битумной мягкой черепицы удобна в эксплуатации, долговечна и эстетична. Большой ее плюс в том, что вполне возможен самостоятельный монтаж. Технология не самая сложная, вес фрагмента небольшой, крепится на клеевую основу, дополнительно фиксируются кровельными гвоздями. Так что монтаж мягкой черепицы своими руками можно сделать даже в одиночку.

Кровельный пирог для мягкой черепицы

Чердак под кровлей может быть теплым или холодным, в зависимости от этого изменяется состав кровельного пирога. Но его часть от стропил и выше всегда остается неизменной:

по стропилам набивается гидроизоляция;
на нее — бруски толщиной не менее 30 мм;
сплошной настил.

Вот эти материалы и рассмотрим подробнее — из чего и как делать, какие особенности у каждого из них есть.

Гидроизоляция

Гидроизоляционные мембраны бывают одно, двух и трехслойными. Однослойные мембраны — самые простые и дешевые, выполняют только двойную задачу — не пропускать влагу в сторону помещения и выпускают пары наружу. Таким простым способом не только защищается чердак или от проникновения конденсата или просочившихся, вдруг, осадков, но и из воздуха удаляется избыточная влага, сопровождающая жизнедеятельность человека. Однослойные мембраны представлены на рынке слабо. Практически их выпускает одна фирма — Tyvek.

Двух и трехслойные мембраны более прочные. У них, кроме гидроизоляционного слоя, имеется еще и прослойка, придающая большую прочность на разрыв. Третий слой, если он есть, это адсорбирующий слой. То есть, даже если на поверхности мембраны образовалась капля конденсата, этот слой впитывает ее в себя, не позволяя пролиться на другие материалы. При достаточной вентиляции, влага из этого слоя постепенно испаряется и уносится потоками вддуха.

Трехслойные мембраны (например, EUROTOP N35, RANKKA, ЮТАКОН) желательны, если чердак у вас утепленный и в качестве утеплителя использована минеральная вата. Она боится намокания и при повышении влажности на 10% теряет половину своих теплоизоляционных свойств.

Если под мягкой черепицей будет холодный чердак, желательно использование двухслойной гидроизоляционной мембраны. По прочности она намного лучше однослойных, а по цене лишь немного дороже.

Обрешетка

Поверх гидроизоляционной пленки, параллельно свесу, набиваются планки обрешетки. Они необходимы для создания вентиляционного зазора. Он позволит поддерживать нормальную влажность кровельных материалов.

Обрешетку делают из досок хвойных пород (преимущественно сосны). Толщина досок — не менее 30 мм. Это минимальный зазор, который обеспечит нормальное движение воздуха в подкровельном пространстве. Перед укладкой древесину необходимо обработать пропиткой, защищающей от вредителей, грибков, после высыхания этого слоя обрабатывают еще антипиренами, которые снижают горючесть древесины.

Минимальная длинна доски для обрешетки — не менее двух пролетов стропил. Крепятся и соединяются они над стропильными ногами. Соединять их в другом месте нельзя.

Настил

Настил под мягкую черепицу делается сплошной. Материалы выбираются исходя из того, что в него должны вбиваться гвозди, потому используют обычно:

ОСП 3;
влагостойкую фанеру;
шпунтованную или обрезную доску одинаковой толщины (25 мм) влажностью не более 20%.

При укладке настила под мягкую черепицу, между элементами необходимо оставлять зазоры — для компенсации температурных расширений. При использовании фанеры или ОСП зазор составляет 3 мм, между обрезными досками 1-5 мм. Листовой материал крепят с разбежкой швов, то есть так, чтобы стыки не были сплошными. Крепят ОСБ при помощи саморезов или ершеных гвоздей.

Используя в качестве настила доски, надо следить чтобы годовые кольца древесины были направлены вниз. При обратном расположении, их выгнет дугой, мягкую черепицу поднимет, может нарушиться герметичность покрытия. Есть еще одна хитрость, которая позволит сохранить деревянный настил ровным даже в том случае, если влажность досок выше 20%. Концы досок при укладке дополнительно крепятся двумя гвоздями или саморезами, забитыми близко к краю. Этот дополнительный крепеж не даст доскам выгнуться при усушке.

Выбор толщина материала для настила под мягкую черепицу зависит от шага обрешетки. Чем больше шаг, тем толще необходим настил. Оптимальный вариант — частый шаг и тонкие плиты. В этом случае получается легкое, но жесткое основание.

Еще один момент касается устройства настила под мягкую черепицу вокруг трубы дымохода. При кирпичной трубе, ширина которой более 50 см, за ней делают разжелобок (на фото). Эта конструкция, напоминающая мини-кровлю. Она разделяет дождевые потоки, они скатываются по сторонам от трубы, не затекая в подкровельное пространство.

После установки настила, проверяется его геометрия. Измеряются длинна, ширина ската вверху и внизу, высоту ската с обоих сторон, перемеряются диагонали. И последняя проверка — отслеживание плоскости — весь скат должен целиком лежать в одной плоскости.

Технология настила кровли из мягкой черепицы

При покупке, вас, скорее всего, снабдят инструкцией, к которой монтаж мягкой черепицы будет расписан пошагово и подробно, с указанием всех точных размеров, которые требует именно этот производитель. Этих рекомендаций и стоит придерживаться. Однако, предварительно с порядком работ и их объемами познакомиться стоит загодя — чтобы разобраться в тонкостях монтажа и необходимом количестве материалов.

Сразу скажем, что обращаться с мягкой черепицей при укладке надо осторожно — она не любит, если ее перегибают. Поэтому старайтесь без необходимости не сгибать и не сминать гонты (это один фрагмент, состоящий из видимой и монтажной части).

Усиление свеса

Первой устанавливается капельная планка. Это Г-образный лист металла, покрытый краской или полимерным составом. Полимерное покрытие более дорогое, но и более надежное. Цвет подбирают близкий к окрасу битумной черепицы.

Капельную планку устанавливают вдоль свесов кровли

Задача капельной планки — защищать обрешетку, срезы стропил и настила от попадания влаги. Одним краем капельник укладывается на настил, вторым закрывает свес. Крепится гвоздями из оцинковки (нержавейки), которые забиваются в шахматном порядке (один ближе к сгибу, второй почти у края). Шаг установки крепежа — 20-25 см.

Продается капельная планка двухметровыми кусками. Уложив первый элемент, второй крепят с перехлестом не менее 3 см. При желании, зазор можно закрыть: промазать стык битумной мастикой, заполнить герметиком. На этом же этапе монтируется , во всяком случае прибиваются крюки, которые будут удерживать водосточные желоба.

Укладка гидроизоляционного ковра

Независимо от угла кровли, в и вдоль ската, обязательно укладывается гидроизоляционный подкладочный ковер. Его продают в рулонах метровой ширины. На нижнюю сторону нанесен клеящий состав, закрытый защитной пленкой или бумагой. Перед укладкой бумагу снимают, ендовный ковер приклеивают к настилу.

Монтаж гидроизоляционного ковра начинается с укладки его в ендове. Раскатывают материал метровой ширины, распределив по 50 см с обоих сторон от места перегиба. Тут желательно обойтись без стыков, но, при необходимости, нахлест двух полотен должен быть не менее 15 см. Укладка идет снизу-вверх, место соединения дополнительно промазывается битумной мастикой, материал хорошо прижимается.

Далее гидроизоляционный ковер под гибкую черепицу укладывается вдоль карнизного свеса. Минимальная ширина ковра на карнизном свесе — величина самого свеса, плюс 60 см. Нижний край располагается поверх капельника, может на несколько сантиметров загибаться вниз. Сначала ковер раскатывают, если необходимо — подрезают, затем снимают защитную пленку с изнанки и приклеивают на подложку. Дополнительно фиксируют по краям гвоздями из нержавейки или оцинковки с большой плоской шляпкой (шаг 20-25 см).

В местах горизонтального стыка нахлест двух полотен не менее 10 см, в вертикальном направлении — не менее 15 см. Все стыки дополнительно промазываются битумной мастикой, материал обжимается.

Подкладочный ковер

Подкладочный ковер, так же как и гидроизоляционный, продается в рулонах метровой ширины, тыльная сторона покрыта клеящим составом. Способ укладки зависит от уклона кровли и от профиля выбранной битумной черепицы.

При использовании битумной черепицы с разрезами (типа Джаз, Трио, Бобровый хвост), вне зависимости от уклона, подкладочный ковер расстилается на всей поверхности кровли.

Монтаж подкладочного ковра часто требует подреза. Делают это при помощи остро отточенного ножа. Чтобы при раскрое не повредить расположенный ниже материал, подкладывают обрезок фанеры или ОСП.

Фронтонная (торцевая) планка

На боковых срезах свесов монтируются фронтонные планки. Это полосы металла, согнутые в виде буквы «Г», по линии сгиба которых идет небольшой выступ. Они закрывают уложенные кровельные материалы от ветровых нагрузок, от попадания влаги. Укладывается фронтонная планка на настил поверх подкладочного или гидроизоляционного ковра, фиксируется гвоздями (нержавейка или оцинковка) в шахматном порядке с шагом 15 см.

Эти планки также идут кусками по 2 м, укладываются с нахлестом не менее 3 см.

Разметка ската

Чтобы монтаж мягкой черепицы был простым, на подкладочный ковер или настил наносится разметка в виде сетки. Делают это при помощи малярного шнура. Линии вдоль карнизного свеса наносятся на расстоянии, равном 5 рядам черепицы, в вертикальном — через метр (длина одного гонта гибкой черепицы). Эта разметка делают проще укладку — по ней ровняют края, проще отслеживать расстояния.

Ендовный ковер

Поверх уже уложенного гидроизоляционного ковра укладывается еще ендовный материал. Он немного шире, служит дополнительной гарантией отсутствия протечек. Не снимая защитной пленки с нижней стороны, его укладывают, подрезают внизу в районе свеса, отмечают границы. Отступив от отметки 4-5 см, наносится специальная мастика повышенной фиксации Фиксер. Она наносится из шприца, валиком, затем шпателем растирается в полосу, шириной около 10 см.

На мастику раскладывается ендовный ковер, складки разглаживаются, края прижимаются. Отступив от края на 3 см, он фиксируется гвоздями с шагом 20 см.

Примыкание к кирпичной трубе

Для обхода труб и выходов вентиляции делают выкройки из ендовного ковра или оцинкованного металла, окрашенного в соответствующий цвет. Поверхность трубы оштукатуривается, обрабатывается праймером.

При использовании ендовного ковра, делается выкройка так, чтобы на трубу материал заходил не менее чем на 30 см, на кровле должно оставаться не менее 20 см.

Выкройка промазывается битумой мастикой, укладывается на место. первой устанавливается лицевая часть, затем правая и левая.

Часть боковых элементов заворачивается на лицевую часть. Задняя стенка устанавливается в последнюю очередь. Ее части заходят на боковые.

При правильном монтаже на настиле вокруг трубы получается площадка, сплошняком застеленная ендовным ковром. Перед укладкой черепицы в этом месте, поверхность промазывается битумной мастикой.

Черепица с трех сторон заходит на уложенный ковер, не доходя до стенок трубы 8 см.

Верхняя часть примыкания герметизируется при помощи металлической планки, которая крепится на дюбеля.

Все зазоры заполняются термостойким герметиком.

Вывод круглых труб

Для прохода вентиляционных труб есть специальные проходные устройства. Они располагаются так, чтобы нижний край элемента заходил на черепицу не менее чем на 2 см.

Приложив проходной элемент к кровле, обводят его внутреннее отверстие. По нанесенному контуру в подложке выпиливают отверстие, в которое выводится круглая труба.

Тыльная часть юбки проходного элемента промазывается битумной мастикой, выставляется в нужное положение, дополнительно крепится по периметру гвоздями. При монтаже мягкой черепицы юбка проходки промазывается мастикой.

Гонт подрезается как можно ближе к выступу проходки, зазор затем заполняется мастикой, которая покрывается специальной посыпкой, защищающей от ультрафиолета.

Стартовая полоса

Монтаж мягкой черепицы начинается с укладки стартовой полосы. Обычно это коньково-карнизная черепица или рядовая с обрезанными лепестками. Первый элемент укладывается на один из краев ската, краем заходя на фронтонную планку. Нижний край стартовой полосы укладывается на капельник, отступив от его сгиба 1,5 см.

Перед монтажом с тыльной части снимается защитная пленка, гонт выравнивается и укладывается. Каждая секция битумной черепицы крепится четырьмя гвоздями — по углам каждого фрагмента, отступив от края или линии перфорации 2-3 см.

Если в качестве стартовой полосы используется нарезка из рядовой черепицы, в некоторой ее части будет отсутствовать клейкий состав. В этих местах подложка промазывается битумной мастикой.

Монтаж мягкой рядовой черепицы

Есть гибкая черепица с нанесенной клеевой массой, защищенной пленкой, а есть состав, который не требует защитной пленки, хотя на крыше он тоже хорошо фиксирует элементы. При использовании материала первого вида, пленка снимается непосредственно перед монтажом.

Перед укладкой битумной черепицы на кровлю, вскрывают несколько пачек — 5-6 штук. Кладку ведут из всех пачек одновременно, беря поочередно по одному гонту из каждой. В противном случае на крыше будут явно выраженные пятна, отличающиеся по цвету.

Первый гонт укладывается так, чтобы его край не доходил до края стартовой полосы на 1 см. Кроме клеевого состава, черепицу фиксируют еще и кровельными гвоздями. Количество крепежа зависит от угла ската:

При монтаже мягкой черепицы важно правильно вбивать гвозди. Шляпки должны прижиматься к гонту, но не прорывать его поверхность.

Оформление ендовы

При помощи малярного шнура в ендове намечают зону, в которую нельзя вбивать гвозди — это 30 см от середины ендовы. Затем отмечают границы желоба. Они могут быть от 5 до 15 см в обе стороны.

Верхний уголок, который повернут в сторону ендовы, подрезают

При укладке рядовой черепицы гвозди забиваются как можно ближе к линии, за пределами которой гвозди бить нельзя, а подрезается гонт пол линии укладки желоба. Чтобы вода не затекала под материал, верхний уголок черепицы подрезают наискосок, срезав около 4-5 см. Незакрепленный край черепицы смазывают битумной мастикой и фиксируют гвоздями.

Оформление фронтона

На боках ската черепицу обрезают так, чтобы до ребра (выступа) торцевой планки оставался 1 см. Верхний уголок гонта обрезается также, как и в ендове — наискосок кусочек в 4-5 см. Край черепицы промазывается мастикой. Полоса мастики — не менее 10 см. Затем фиксируется гвоздями, как и остальные элементы.

Если настил в районе конька сделан сплошным, вдоль конька прорезают отверстие, которое не должно доходить до конца ребра 30 см. Битумная черепица укладывается до начала отверстия, после чего устанавливается специальный коньковый профиль с вентиляционными отверстиями.

Фиксируется он длинными кровельными гвоздями. На длинном коньке могут использоваться несколько элементов, они соединяются встык. Установленный металлический конек покрывается коньковой черепицей. С нее снимается защитная пленка, затем фрагмент фиксируется четырьмя гвоздями (по два с каждой стороны). Монтаж мягкой черепицы на коньке идет навстречу преобладающим ветрам, один фрагмент заходит на другой на 3-5 см.

Коньковая черепица — это разделенная на три части коньково-карнизная. На ней нанесена перфорация, по ней и отрывается фрагмент (сначала согнуть, прижать сгиб, потом отрывать).

Такие же элементы можно нарезать с рядовой черепицы. Ее делят на три части, не обращая внимание на рисунок. У полученных черепичек срезают уголок — примерно на 2-3 см с каждой стороны. Середину фрагмента прогревают строительным феном с двух сторон, укладывают серединой на брусок и, аккуратно прижимая, перегибают.

Ребра и перегибы

Ребра закрываются коньковой черепицей. Вдоль перегиба на требуемом расстоянии малярным шнуром отбивается линия. По ней выравнивается край черепицы. Укладка гибкой черепицы на ребре идет снизу-вверх, каждый фрагмент приклеивается, затем отступив от верхнего края 2 см, фиксируется гвоздями — по два с каждой стороны. Следующий фрагмент заходит на уложенный на 3-5 см.
