Какой доводчик выбрать для входной двери.

Отправим материал вам на e-mail

Универсальным вариантом считаются верхние устройства. Они применяются для входных дверей в дом. Для несложной установки доводчика на входную дверь: рычаг и скользящая тяга монтируются на перемычке короба, а корпус – на внутреннюю поверхность полотна. Пользуются спросом механизмы с зубчатой шестерней и рычажным приводом. Не менее популярно устройство с кулачковой шестерней и скользящей тягой.

Скрытые модели монтируют на этапе установки всей конструкции. Нижние устройства монтируются на полу, что делает их практически невидимыми.

Полезная информация! Современные варианты моделей позволяют регулировать самостоятельно все существующие функции.

Принцип работы и особенности конструкции доводчика

Устройство содержит рычажную тягу и корпус с механизмом, который помогает принять закрытое положение. Основной механизм включает пружину, которая сжимается под воздействием привода поршня.

Стальная пружина вмонтирована в капсулу. Плавное закрывание полотна обеспечивает специальная технология. Внутри капсулы есть масло, которое при передвижении элемента попадает по гидравлическим каналам в емкость.

Регулировка доводчиков для входных дверей производится за счет винтов, которые помещаются в торцевой части корпуса. Винты способствуют изменению размера каналов, что оказывает воздействие на перемещения масляного раствора.

В современных моделях присутствует клапан дополнительного довода, который помогает придерживать перемещение полотен. Такая конструкция эффективна при образовании воздушного сопротивления в механизме.

Некоторые модели оснащены функцией блокировки движения. При этом регулируется самопроизвольное закрытие дверного полотна.

Полезная информация! Доводчики могут выполнять дополнительные функции. Это задержка хода двери на несколько секунд, демпферы и координация закрытия полотен.

Как выбрать доводчики для входных дверей

Прежде, чем купить доводчик для входной двери, стоит лучше изучить основные характеристики моделей:

• момент инерции, который определяется соотношением качества пружин, габаритами изделий и размерами полотна;
• усилие закрывания, определяется давлением, которое оказывается на полотно при его перемещении. Выделяют 7 классов изделий в зависимости от массивности полотен;
• скорость закрывания;
• время на захлопывание;
• задержка закрывания устанавливается индивидуально;
• фиксация полотна.

Важнейшей характеристикой устройств является мощность. Для уличных дверей подбираются более крепкие механизмы.

В таблице указаны классы изделий в зависимости от размеров и веса.

Таблица 1. Классы доводчиков в зависимости от размеров и веса

Выделяются следующие виды изделий:

• в рычажных моделях один край заводится в специальный паз, по которому рычаг и перемещается при движении двери;
• коленные представлены двумя осями, которые сгибаются при движении в колене, что обеспечивает плавный ход;
• зубчатые отличаются воздействием передачи тяги по реечному механизму;
• основой кулачкового механизма является профилированный кулачок, который передает усилие на пружину.

Обратите внимание! Если дверца отличается нестандартной высотой, более 2,5 метров, то стоит подобрать устройство классом повыше.

Модели и цены доводчиков для входных дверей

При подборе изделий значение имеют цены доводчиков для входных дверей. Недорогие верхние изделия производит российско-китайская компания Apecs. Стоимость на них варьируется от 500 до 1500 рублей. Среди брендовых производителей можно отметить немецкие компании Гезе и Дорма, а также итальянскую фирму Cisa

В таблице можно увидеть цены на некоторые изделия.

Таблица 2. Средняя стоимость доводчиков

Изображение	Модели и производитель	Стоимость, руб.
	Notedo DC-80	840
	Notedo DC-40	1500
	Apecs Dc-22/25-45-M-W0018914	1384
	Geze TS TS 2000 VBC	2700
	Geze TS 4000 S EN 1-6	7200
	Dorma BTS 60, EN 3	6590
	Булат 502/2, А-С	1150

Как устанавливать дверные доводчики?

При выборе изделий важными параметрами считается простота монтажа и цена. Доводчики для входных дверей могут различаться по способу установки:

• накладные крепятся снаружи полотна;

• скрытные – встраиваются в раму или пол;
• рамные фиксируются к коробке, а рычаг крепится к полотну;
• напольные монтируются снизу и крепятся на полу.

Для выполнения качественного монтажа нужно установить дверное полотно без перекосов. Не стоит монтировать мощные конструкции на облегченные варианты дверей. Доводчики могут устанавливаться внутренним или наружным способом. Все модели комплектуются инструкцией правильной регулировки изделия и схемой монтажа. Схема делается в натуральную величину. Ее крепят к поверхности полотна и по ней размечают необходимые отверстия.

УСТАНОВКА ДОВОДЧИКА

Поздравляем, вы приобрели дверной доводчик торговой марки «НОРА-М»! Наши устройства зарекомендовали себя как качественные и долговечные. Однако бесперебойная работа доводчика на 99% зависит от самого первого этапа – его установки.

Как установить и отрегулировать доводчик двери для автоматического её закрывания

Как правильно установить доводчик на дверь своими руками, объясняется в инструкции, которая прилагается к каждой модели. Кроме того, эти же инструкции вы можете скачать в электронном виде на нашем сайте.

Перед тем, как начать установку доводчика, следует определиться с некоторыми важными параметрами.

Во-первых, встаньте лицом к двери с той стороны, где будет располагаться доводчик.

В случае, если дверь открывается от себя, доводчик крепится к коробу двери. Если же дверь открывается на себя, то доводчик следует закрепить на дверном полотне, а рычаг – на дверном коробе.

Учитывайте тот факт, что если дверь ведёт на улицу, то мы рекомендуем устанавливать устройство внутри помещения, чтобы оно было меньше подвержено воздействию внешней среды (перепадам температуры, влажности и пр.).

Во-вторых, следует определиться с максимально возможным углом открытия двери: 90, 120 или 180 градусов. Обратите внимание, что разным значениям угла открытия соответствуют разные предельные параметры дверного полотна (вес и ширина).

Для удобства выбора угла открытия в инструкции к каждому доводчику есть схема, смотри ниже (на схеме 1 указан пример угла открытия двери из текста инструкции к доводчику 3S).

СХЕМА 1 ВЫБОР УГЛА ОТКРЫТИЯ И МЕСТОПОЛОЖЕНИЯ ДОВОДЧИКА

После этого необходимо вырезать из инструкции полноразмерный шаблон, который поможет разметить место установки доводчика.

Шаблон необходимо расположить на закрытой двери согласно приведённой схеме: выбранный вами угол открытия будет зависеть от того, на каком расстоянии от дверных петель закреплён корпус доводчика. Внимание! Из-за перепадов влажности воздуха шаблон может поменять свой размер. Перед установкой обязательно сравните его с настоящими установочными размерами, указанными в инструкции.

После того, как вы укрепили шаблон на двери (удобно сделать это с помощью скотча), необходимо просверлить отверстия в тех местах, где, согласно шаблону, будут крепиться доводчик и рычаг.

Можно сделать это прямо сквозь бумагу – в этом как раз и заключается удобство полноразмерного установочного макета (рисунок 1 в инструкции).

РИСУНОК 1 РАЗМЕТКА ДЛЯ УСТАНОВКИ ДОВОДЧИКА

Затем разберите рычаг на два колена (рисунок 2 в инструкции).

РИСУНОК 2 РАЗБОРКА РЫЧАГА ДОВОДЧИКА

Укрепите корпус доводчика на двери или на коробке и присоедините к нему одно из колен рычага сверху или снизу – в зависимости от места крепления корпуса (рисунок 3 в инструкции).

РИСУНОК 3

После этого укрепите второе колено рычага (на двери или на дверном коробе).

При закрытой двери угол между этим коленом рычага и полотном должен составлять 90 градусов. Соедините части рычага между собой (рисунок 4 в инструкции).

РИСУНОК 4 УСТАНОВКА РЫЧАГА ДОВОДЧИКА

Закрутите гайку крепления рычага к корпусу доводчика (рисунок 5).

На этом установка доводчика на дверь завершена.

РИСУНОК 5 УСТАНОВКА ГАЙКИ

После установки необходимо отрегулировать доводчик. О том, как это сделать, подробно рассказывает инструкция (рисунки 6 и 7), а также соответствующая статья на этом сайте.

РИСУНОК 6 РЕГУЛИРОВКА ДОВОДЧИКА

Установка и монтаж дверного доводчика

Все дверные доводчики устанавливаются по одинаковому принципу, отличаясь лишь в расстояниях установки «тела» и рычага доводчика от петель.

Ниже мы приведем для Вас максимально подробный алгоритм установки модели NOTEDO DC-100 с иллюстрациями и пошаговыми инструкциями. Все доводчики NOTEDO комплектуются аналогичными инструкциями и шаблонами, поэтому на основе этой инструкции Вы сможете установить любую модель наших доводчиков.

Как установить доводчик на дверь

Стандартная и верхняя установки

Стандартная установка

Верхняя установка

Перед Вами наиболее популярные варианты установки, которые отличаются местом расположения доводчика — на дверном полотне или на дверной раме.

Приведенные выше изображения являются шаблонами для установки. Каждый доводчик комплектуется подобными шаблонами в масштабе 1:1, что значительно упрощает установку.

Монтаж доводчика двери: пошаговое руководство

Мы устанавливаем модель NOTEDO DC-100 на левую дверь, вид установки — стандартный.

Правила монтажа дверного доводчика

1. Вы верно выбрали модель доводчика для веса Вашей двери
2. Выбранный Вами вариант установки возможен (см.

   ограничения на установку в инструкции, прилагающей к каждому доводчику)

3. После установки доводчик не будет упираться куда-либо, например, в стену
4. Доводчик и рычаг будут установлены на ровную поверхность

Алгоритм установки доводчиков дверей своими руками

• Каждый доводчик комплектуется шаблоном масштаба 1:1 (см.

  изображение «Стандартная установка»). Руководствуясь шаблоном, выберите необходимое Вам усилие доводчика — EN3, EN4 и EN5.
  От выбора усилия зависит расстояние от петель до тела доводчика и максимальный угол открытия двери. Для нашей установки мы выбираем усилие EN4.



• Прикрепите шаблон к двери, используя скотч. Ранее мы выбрали значение EN4 (среднее расположение петель), поэтому при крепеже шаблона убедитесь, что его расположение соответствует дверным петлям (см.

  изображение выше).



• Так масштаб шаблона 1:1, то вручную выверять расстояния не обязательно — воспользуйтесь шаблоном для наметки необходимых отверстий для установки доводчика.



• Возьмите рычаг и разъедините его на две части (открутив винт), как показано на изображении выше. Пруток рычага с крепежным»башмаком» и резьбой необходимо установить на дверную раму, другую же часть необходимо прикрепить к «телу» доводчика специальным винтом, идущим в комплекте поставки.
  Далее необходимо с помощью идущих в комплекте метизов (шурупы и винты) установить доводчик и часть рычага в подготовленные ранее отверстия.



• Далее Вам необходимо отрегулировать длину прутка с крепежным «башмаков», чтобы он после соединения двух частей рычага был перпендикулярен дверному полотну.

  Сделать это можно увеличивая или уменьшая рычаг по длине. Не забывайте проверять выбранную Вами длину рычага путем поворота прутка, прикрепленного к «телу» доводчика, к прутку с «башмаком» — когда они будут удобны для соединения винтом, выкрученным нами в пункте 4, и рычаг с «башмаком» после соединения будет перпендикулярен дверному полотну, то значит Вы отрегулировали длину прутка правильно.

  Если вышеперечисленные условия соблюдены, то соедините части рычага.



• Убедитесь, что угол между рычагом и дверным полотном составляет 90 градусов и что доводчик установлен винтами регулировки к петлям и только после этого приступайте к обязательной регулировке Вашего доводчика.

  После регулировки доводчик готов к использованию, но помните, что его необходимо обслуживать , а именно:
  — Через полмесяца после установки проверьте затяжку шурупов и винтов
  — Обязательно проводите сезонную регулировку скоростей «доводки» и «закрывания» при изменении температуры на 10-15 градусов Цельсия
  — Обязательно соблюдать правила эксплуатации доводчиков

Параллельная установка доводчиков дверей

Параллельная установка

при параллельной установке эффективность доводчика будет ниже.
Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).



Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком.

Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Как установить и отрегулировать дверной доводчик?

Установка и регулировка дверного доводчика

Типы установки дверного доводчика

Стандартная установка рычага



Верхняя установка (на косяке)



Параллельная установка (с монтажным уголком)


2.

Последовательность установки дверного доводчика

1. Вырежьте шаблон для своей двери и приложите его на дверь и косяк, затем просверлите отверстия для установки.
2.

Установите корпус на дверь или косяк четырьмя шурупами или винтами (на металлическую дверь) так, чтобы винты регулировки были направлены к петлям.3. Отсоедините пруток с резьбой и крепежным башмаком от основного рычага и установите его на дверь или косяк.4.

Установите основной рычаг на поворотную ось доводчика и закрепите его винтом № 1.5.

Регулируя длину прутка, убедитесь, что он установлен перпендикулярно двери при соединении с основным рычагом и закрепите их винтом № 2.6.

Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.

Регулировка дверного доводчика

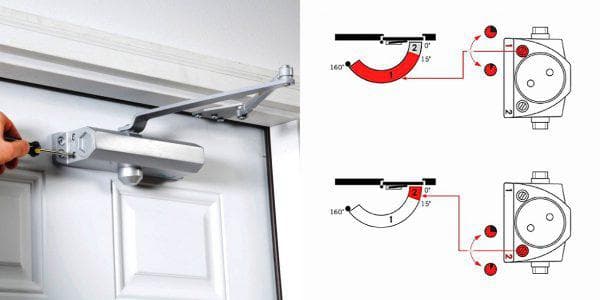

Сектора закрывания («ЗАКРЫВАНИЕ» и «ДОВОДКА») контролируются двумя (2) раздельными винтами регулировки скорости, сначала установите скорость «ЗАКРЫВАНИЯ», затем скорость «ДОВОДКИ».

ВНИМАНИЕ: Ни в коем случае не допускайте разгерметизацию доводчика полным выкручиванием винтов регулировки!

Скорость «ЗАКРЫВАНИЯ» («CLOSING») регулируется поворотом винта.

Самостоятельная установка и регулировка дверного доводчика

Скорость «ДОВОДКИ» («LATCH») регулируется поворотом винта.

• поворот винта регулировки по часовой стрелке уменьшает скорость,
• поворот винта регулировки против часовой стрелки увеличивает скорость.



Параллельная установка дверного доводчика

1. Найдите правильный размер в таблице, затем просверлите отверстия в двери или косяке.


Установите оригинальную монтажную пластину на верхнем косяке.


3. Установите доводчик на дверь регулировочными винтами от петель.


4. Повернув ключом или другим рычагом поворотную ось доводчика примерно на 45 град., установите основной рычаг на поворотную ось параллельно двери и закрепите его винтом № 1.


Соедините пруток с монтажной пластиной. Регулируя длину прутка, соедините его с основным рычагом винтом № 2. (См. рис.)


6. Наденьте декоративный колпачок на противоположную часть поворотной оси доводчика.


1. Доводчик имеет функцию самозакрывания — не толкайте дверь .
2.

Винт № 1 всегда должен быть надежно затянут .
3. Через полмесяца проверьте затяжку шурупов и винтов.
4. Дверной доводчик нуждается в сезонной регулировке .

При значительном изменении температуры окружающего воздуха обязательно отрегулируйте скорости закрывания и доводки двери.

Установка доводчика не является редкостью. Он удобен и практичен, обеспечивает автоматическое закрывание двери, продлевая ее срок службы. Монтаж можно выполнить своими руками, изучив инструкцию и посмотрев видео, или пригласить специалиста. Схема и варианты крепления отличаются в зависимости от видов устройства. Наиболее распространен верхний наружный доводчик.

Способы установки

Есть разные варианты крепления внешнего доводчика. Его корпус можно поставить на короб. Тогда ножка будет крепиться к дверному полотну. Или, наоборот, тело устанавливается на двери, а ножка – на коробку. Большинство людей, при установке на входные двери, отдает предпочтение внутреннему монтажу. Считают, что так рычаг будет меньше подвергаться негативным воздействиям. Но его можно ставить и снаружи, например, на двери в кухню.

От того, как установлен прибор, зависит угол открытия двери. Он может составлять 180, 120 или 90 градусов. Инструкция, идущая к коробке с устройством, указывает все размеры для каждого типа установки, расстояния от верхнего края и угла полотна до тела доводчика, расстояния от края коробки до крепежной лапки рычага тяги и другие.

Монтаж устройства на металлическую дверь более трудоемкий и дорогостоящий. Это связано с тем, что помимо сверления отверстий для крепления, нужно также нарезать в них резьбу под шурупы.

Установка дверного доводчика возможна не только на входные или межкомнатные двери. На дверцы шкафчиков часто устанавливают мебельный доводчик. Он автоматизирует их работу, повышая комфорт.

Инструменты для работы

Монтаж своими руками невозможен без необходимого набора инструментов. К нему относятся:

• карандаш, линейка;
• уровень;
• дрель, сверло;
• шуруповерт, отвертка;
• шестигранник.

Краткая инструкция

Монтаж устройства своими руками не отличается сложностью процесса. Для его выполнения нужно знать основные действия, которые необходимо произвести. Как установить доводчик на дверь пошагово, описано ниже.

1. Закрепляем шаблон.
2. Намечаем места для сверления.
3. Делаем отверстия под саморезы.
4. Закрепляем корпус.
5. Закрепляем рычаг.
6. Крепим его ответную часть.
7. Настраиваем и фиксируем длину ножки.
8. .Регулируем скорость движения двери.

Установка внешнего доводчика своими руками

Первое, что нужно сделать – это правильно нанести разметку. Все фирмы производители кладут шаблон в коробку с устройством, по которому оно и крепится. Его можно приклеить к полотну скотчем, а потом наметить через него места крепления. Схема-шаблон снимается, а разметка остается.

Дрелью и сверлом делаются отверстия под саморезы. Рекомендованная глубина сверления составляет 15 мм. Корпус доводчика крепится к двери так, чтобы регулирующие винты были обращены к петлям. При этом его установка должна быть строго параллельная двери.

Ножка разбирается на две части (если он собран) и крепится лапка тяги. Далее на четырехгранный вал надевается и фиксируется винтом основной рычаг. Крепить его нужно строго под углом 90 градусов. Нанесение стопорящей жидкости на винт обязательно. При установке своими руками для этих целей можно использовать любую краску.

Ответный рычаг переводится перпендикулярно двери и настраивается его длина. После этого обе части рычага соединяются, и фиксируются с помощью болта. Крепление всех элементов должно быть надежным, поскольку доводчик постоянно испытывает нагрузку при открывании и закрывании полотна.

После регулировки устройства, монтаж можно считать законченным. Для уверенности, что он выполнен правильно, проверьте работу двери. Она должна закрываться плавно и без рывков.

Установка напольного доводчика

Напольный прибор устанавливается внизу двери. Его монтаж производится в пол. Схема отличается более высокой сложностью установки.

Комплект напольного устройства состоит из инструкции, тела доводчика и дополнительных ключей. Фурнитура, устанавливаемая на двери, идет в комплекте не всегда. Строительными нормами предусмотрен стандарт DIN, которому соответствуют дверные устройства. Поэтому фурнитуру можно приобрести отдельно.

Толщина устройств составляет 40 мм. Установка доводчика должна быть произведена вровень с полом, т.е. его тело будет скрыто под напольным покрытием. Поэтому, монтаж таких устройств должен быть предусмотрен еще на этапе строительства здания.

Фурнитура доводчика делится на верхнюю и нижнюю. Нижняя монтируется на полотно внизу и одевается на хвостовик устройства. Верхняя состоит из двух элементов, один из которых монтируется в коробку, а второй на саму дверь. Для удобства монтажа предусмотрен регулировочный болт. При установке двери он закручивается, штифт прячется, и дверь беспрепятственно ставится на место. После чего болт откручивается, и штифт выходит полностью наружу и попадает в ответное отверстие в дверном элементе. Таким образом, полотно оказывается зажатым между верхним и нижним элементом.

Напольный доводчик часто устанавливают в офисах, бутиках, салонах и торговых центрах на стеклянные двери маятникового типа, открывающиеся в обе стороны. Кроме того, его можно крепить на металлическую, деревянную или пластиковую дверь.

Установка скрытого доводчика

Скрытый доводчик устанавливается в торце двери, что позволяет его спрятать. Для этого потребуется сделать углубления в полотне и коробке. Поэтому для монтажа своими руками потребуются дополнительные инструменты, такие как перо для дрели и стамеска или ручная фреза.

Способы монтажа могут быть разными. Крепить можно как на уже поставленную дверь, так и до ее установки. Разница заключается в удобстве крепления доводчика.

Монтаж должен производиться с точным расчетом всех размеров. Они указаны в обязательной инструкции, прилагаемой к каждому устройству.

Зная, как установить доводчик на дверь, и имея нужные инструменты, вы с легкостью справитесь с работой своими руками. Выполняя все несложные рекомендации и правила, можно быть уверенным, что устройство будет работать долго и надежно.

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Выставив части соответствующим образом, их совмещают и соединяют. Собственно все, установка доводчика на дверь закончена. И с ней можно справится своими руками, причем без особого труда. Остался финишный этап — настройка скорости закрывания. Для этого надо разобраться в регулировках дверных доводчиков.

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке ).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Металлическая дверь - одно из необходимейших реалий современной городской жизни. Большинство квартир в многоэтажках, не говоря уже об офисных зданиях и подъездах домов, оборудована именно такими дверями. Такой наплыв поклонников дверей из металла объясняется поднявшимся уровнем преступности, и необходимостью людей обезопасить свое жилище. Кроме того, выглядит металлическая дверь куда представительнее и солиднее деревянной, что придает статус и определенную респектабельность помещению снаружи.

Но чтобы металлическая дверь, особенно выходящая в подъезд, или ведущая в места общественного назначения, не хлопала, пугая всех вокруг, для ее мягкого хода придуманы специальные доводчики. Эти элементы придают плавность ходу двери, а также защищают ее от преждевременного выхода из строя. В статье рассмотрим вопрос установки доводчика на металлическую дверь, и узнаем расценки на эти изделия.

Описание

Доводчик - изобретение современное. Появилось это устройство после того, как металлические двери в скоростном порядке кинулись устанавливать во всех подъездах нашей страны. Из-за того, что при неаккуратном открывании дверь производила оглушительный грохот на весь подъезд, возникла необходимость в устройстве, которое бы смягчало быстроту открывания/закрывания металлической двери.

Доводчик на металлическую дверь

Так и появился доводчик, который решал имеющуюся проблему. И теперь уже ни один офис, подъезд, магазин не обходится без этого невероятно удобного приспособления. Устройство работает по принципу гидравлики: благодаря силовому внешнему давлению на пружину, расположенную в доводчике.

Интересно то, что на заре своего появления установку доводчиков в силу их эксклюзивности и отсутствия массового производства могли позволить себе лишь некоторые солидные компании и подъезды богатых жилых домов. Но с налаживанием конвейерного производства проблема дороговизны доводчиков отпала, и сейчас эти изделия вполне доступны для всех желающих. К тому же предельно упростилась и конструкция приспособления.

И если раньше для установки доводчика требовался вызов специалиста, то сейчас любой мужчина «с руками» вполне справится с монтажом приспособления самостоятельно, руководствуясь здравым смыслом и подробной инструкцией. К тому же никаких особенных инструментов и дорогого крепежа не нужно.

На видео- установка доводчика на металлическую дверь:

Функции доводчика

Узнаем, зачем нужно это устройство.

• Доводчик позволяет устранить громкое хлопанье дверью, что сбережет слух окружающих, немало их нервных клеток, и, кроме того, сохранит дверное полотно в лучшем виде.
• Механизм позволит не беспокоиться о том, закрыли ли вы за собой дверь. Это устройство мягко и плавно «доведет» металлическую дверь до нужного закрытого положения.
• Наличие этого механизма существенно продлевает «жизнь» дверного блока и замков.

Виды

Узнаем, какие разновидности этих приспособлений существуют на современном рынке.

Все доводчики разделяются на три типа в зависимости от места своего крепления к двери. Исходя из этой особенности устройства подразделяются на следующие типы.

Верхний

Наиболее популярная и часто используемая модель доводчика. В данном случае устройство располагается в верхнем углу двери, совершенно не мешая передвижению людей. Монтаж такого доводчика возможен на любой металлической двери.

Верхний доводчика на металлическую дверь

Нижний

Эта разновидность устройства используется намного реже из-за частой невозможности его крепления. Как понятно из названия, в данном случае устройство крепится в нижней части двери.

Нижнего крепления

Скрытый

Многие специалисты считают этот тип оптимальным выбором. Его еще называют «рамным», поскольку в данном случае основная конструкция доводчика расположена внутри дверной рамы. Монтаж скрытого доводчика на уже установленную дверь будет достаточно трудоемким, так как потребуется обрабатывать металлическое полотно специальными инструментами, которые есть далеко не в каждом доме.

Поэтому обычно для установки этого устройства приглашают специалиста. Из-за трудоемкости монтажа в некоторые металлические двери уже при производстве встраивают скрытый доводчик, продавая всю конструкцию в готовом виде. Этот вариант наиболее предпочтительный.

Процесс установки

Узнаем, какие этапы работы потребуется произвести, чтобы установить доводчик на металлическую дверь. Будет разбирать монтаж верхнего доводчика, как наиболее простого и популярного вида.

Подготовка

На данном этапе необходимо ознакомиться с инструкцией, приложенной к устройству, внимательно ее прочитать. Это избавит от вероятных «косяков» при работе. Кроме того, необходимо убедиться, что необходимый крепеж и инструменты имеются в полном составе. К каждому устройству прилагается соответствующий шаблон, с помощью которого можно легко и без особых усилий провести монтаж.

Разметка

Этот этап необходим для того, чтобы точно установить - где именно будет крепиться устройство. Точное обозначение места крепления значительно упростит последующую работу. Разметка включает в себя крепление шаблона, прилагающегося к устройству скотчем к двери. Затем по этому шаблону размечаются керном все отверстия, которые нужно будет проделать в двери. Шаблон должен быть закреплен ближе к петлям двери в верхней части дверного блока. Имейте в виду, что на самом дверном полотне располагается механизм устройства, а на раме - рычаг.

На видео- как происходит установка и эксплуатация доводчика:

Проверка сверла

Чтобы точно убедиться, что выбранный диаметр сверла подходит креплениям доводчика, возьмите ненужный лист металла, и проделайте для пробы несколько отверстий на нем, сверив затем с креплениями устройства. Эта мера позволит не ошибиться с выбором, особенно, если большого опыта подобных работ нет.

Монтаж

Если проверка прошла успешно, и вы уверены, что отверстия подойдут креплениям доводчика, можно начинать сверлить по разметке шаблона. После того, как отверстия готовы, крепится доводчик, и проверяется его ход. Корпус доводчика располагайте таким образом, чтобы клапаны регулировки скорости были направлены в сторону дверных петель.

Рычаг необходимо разделить на две части, и прикрутить затем лапку бокового рычага к коробке двери. Для этого нам нужна . На четырехгранный вал, имеющийся у каждого доводчика, наденьте основной рычаг, после чего закрепите его винтом и шайбой. Боковой рычаг переведите в перпендикулярное положение, и соедините его с основным рычагом. Убедитесь, что устройство стоит ровно, без перекосов: надежно и прочно.

Регулировка

После того, как устройство зафиксировано на своем месте, его необходимо отрегулировать, чтобы обеспечить безупречную плавность хода. Регулировку проводят, вращая определенные винты. Как именно вращать, и в какую сторону, указано в инструкции. Эта работа проводится при помощи ключа-шестигранника.

Регулировка доводчика

Необходимо уточнить, что у типовой модели доводчика имеется всего два регулировочных винта. При этом первый отвечает за скорость открывания-закрывания двери, а второй за закрытие на последнем этапе - полное дохождение (доводку) дверного полотна до места назначения. Некоторые, более функциональные устройства, оснащены дополнительными опциями регулировки. Так, можно установить принудительное замедление, которое не позволит резко, рывком распахнуть створку. А вот как осуществляется регулировка дверного доводчика apecs, можно увидеть

После регулировки на нижнюю часть доводчика наденьте защитный колпак.

На видео- регулировка доводчика:

Отделка двери

Цены

Узнаем, какова на сегодня средняя стоимость доводчиков для металлической двери.

Цены приведены эконом-сегмента. Если вы выберете доводчик более высокого уровня и известного производителя, стоимость изделия будет существенно дороже: не менее 1300 рублей за простейшую модель.

Несколько советов по эксплуатации и уходу за доводчиком

В процессе использования устройства может понадобиться дополнительная его регулировка. В этом случае можно просто подкрутить винты, добиваясь необходимого результата.

Само изделие особого ухода за собой не требует: ни мытья, ни смазки, ни очистки. Однако же, особо ответственные хозяева все-таки периодически смазывают механизм, и удаляют загрязнения, если они появляются. Те доводчики, которые установлены на уличной стороне дверей, требуют сезонной регулировки.

При эксплуатации двери, снабженной этим полезным механизмом, помните, что нельзя силовыми методами ускорять ее ход. Стараясь быстрее закрыть створку, вы можете нарушить регулировку винтов устройства.

Вставлять клинья или другие предметы для того, чтобы дверь пребывала какое-то время в открытом положении, тоже нельзя. Это иногда приводит к порче всего механизма, в частности - к вытеканию из него масла. Порой подобная оплошность приводит к тому, что приходится устройство менять.

Мы рассмотрели особенности установки доводчиков на металлическую дверь. Как вы видите, эти устройства, действительно, незаменимы, а монтаж их не представляет ничего сложного. Благодаря нашим советам вы сможете без труда оснастить свою дверь удобным и практичным механизмом.
