Как устанавливать душевую кабину с высоким поддоном. Как собрать душевую кабину

Душевые кабины становятся доступными для большинства потребителей, а потому выходят из разряда экзотического оборудования, на которое можно лишь посмотреть в выставочном зале специализированных магазинов. Современные модели комплектуются всеми необходимыми расходниками, что облегчает процесс самостоятельного монтажа купленного изделия. Устанавливается своими руками также просто, как и другие виды сантехники. Тому, кто умеет держать в руках отвертку и разводной ключ, данная задача не покажется слишком трудной. Хотя специалистам, ежедневно устанавливающим различные модели душевых кабин по заказам клиентов, потребуется намного меньше времени для монтажа оборудования. Ведь у них все операции отработаны до автоматизма. На стоимость услуги влияет тип кабинки, а также цены, сложившиеся на данном сегменте рынка в каждом конкретном регионе. Посмотрите видеоролик, чтобы лучше понять особенности монтажа данного вида сантехнического оборудования. После просмотра сборка душевой кабины своими руками осуществляется намного быстрее.

• поддон, снабженный специальным металлическим каркасом для установки и регулируемыми по высоте ножками, необходимыми для выравнивания горизонтального положения устанавливаемого изделия по уровню;
• крышу кабины, называемую иначе потолочной панелью;

• стеклянные двери, снабженные специальными креплениями и роликовым механизмом, облегчающим процесс их открывания и закрывания;
• заднюю стенку кабины с боковыми панелями (при условии наличия их в комплектации модели).

Важно! Чем сложнее устройство душевой кабины, тем труднее и дольше выполняется ее монтаж. Бюджетные модели, как правило, без особых проблем собираются и подключаются к водопроводу, канализации и электросети. Более современные модели, совмещенные с сауной и гидромассажем, собираются специалистами, имеющими необходимую квалификацию по монтажу высокотехнологичного оборудования.

Устройство душевой кабины зависит от типа модели и количества дополнительных функций

Распаковка элементов перед сборкой

Основные элементы душевой кабинки производитель упаковывает раздельно. В зависимости от конкретной модели число упаковочных мест варьируется. Обычно вместе пакуются две дверки и передняя стенка изделия. В отдельные упаковки укладываются боковые и задние стекла. Отдельно идет центральная панель, а также поддон с потолочной панелью и всеми комплектующими.

Важно! После распаковывания стеклянные панели рекомендуется хранить в вертикальном положении, прислоняя их к стене. При горизонтальном хранении панелей не исключено их повреждение.

В комплекте должна быть в обязательном порядке инструкция по сборке душевой кабины. Проверьте, чтобы в ней содержался текст на русском языке. Сантехника, поставляемая известными производителями, легко собирается по шагам, подробно расписанным в инструкции. Дешевые модели, собранные в Китае, могут сопровождаться запутанными инструкциями, написанными с ошибками. В этом случае рекомендуется предварительно собрать изделие, не затягивая до упора крепежные элементы, чтобы проверить полноту комплектации кабины и наличие всей необходимой фурнитуры. В дорогих моделях проблем с комплектующими материалами не возникает.

В некоторых случаях для небольшого санузла рекомендуется выбирать ванну. Если вы до сих пор колеблетесь, то разобьёт ваши сомнения о камни данный материал:

Основные этапы монтажа душевой кабины

В упрощенном варианте схема сборки душевой кабины выглядит следующим образом:

• установка поддона и регулирование его горизонтального положения с последующим подведением канализации;
• установка стенок кабинки по всему периметру поддона и монтаж крыши, а также раздвигающихся дверей;
• подключение душевой кабины к водопроводу;
• подсоединение оборудования к электросети в соответствии с требованиями электробезопасности при эксплуатации данного вида сантехники;
• проверка герметичности всех соединений с проведение в полном объеме пусконаладочных работ.

Установка поддона

При установке поддона с помощью строительного уровня проверяют горизонтальность его положения. При необходимости проводят регулирование ножек, предварительно сняв с поддона экран для удобства работы. Высота ножек надежно фиксируется контргайкой. Далее убирают со всех отверстий в поддоне защитную пленку и приступают к подключению водостока, используя канализационные трубы подходящего диаметра и различные сантехнические соединители, резиновые уплотнители и манжеты.

Регулирование горизонтального положения поддона душевой кабины с помощью выкручивания ножек на необходимую высоту

Важно! Все места соединений тщательно промазываются силиконовым герметиком.

После вставляют в сливное отверстие пробку, а также производят монтаж предусмотренных в комплектации приспособлений (например, подголовник, сидение), вставляя крепежные элементы в предусмотренные для этого в поддоне отверстия.

С подбором и установкой плоского поддона для душевой поможет данный материал:

Монтаж задней и боковых стенок кабины

Перед проведением монтажа задней стенки и боковых стеклянных панелей необходимо прикрепить к их поверхности все дополнительные устройства, ориентируясь по схеме и расположению технологических отверстий.

При установке зеркала не рекомендуется использовать разводной ключ, достаточно закрутить гайку руками. Панель для крепления дозаторов жидкостей крепится к боковой стенке с помощью гаек и болтов, закручиваемых отверткой. Сами дозаторы жидкостей устанавливают на панель, направляя их сверху вниз, до появления характерного щелчка. Также крепят в предусмотренных производителем местах:

• полочки для ванных принадлежностей;
• кронштейн для ручного душа;
• фиксаторы, на которые подвешивается массажер для ног;
• декоративный уголок, необходимый для подключения гибкого шланга для ручного душа;
• подспинник с гидромассажными форсунками, с помощью которых обеспечивается массаж поясницы.

Важно! Во всех креплениях используют силиконовые прокладки, которые защищают стеклянные панели от повреждения металлическими элементами крепежа.

Далее приступают к поочередному креплению задней, боковых и передней стенок душевой кабины к поддону. При этом места соединений поверхностей промазываются силиконовым герметиком. Закрепление стеклянных панелей, вставленных в алюминиевый профильный каркас, осуществляется с помощью саморезов, закручиваемых с задней стороны кабинки.

Важно! Подвод воды организуют сразу же после установки задней стенки изделия. При этом подключение душевой кабины к водопроводу осуществляют с помощью гибких шлангов, которые крепятся специальными хомутами. После завершения монтажа всех подводок дополнительно протягивают хомуты, чтобы не допустить протечек системы.

Монтаж крыши и дверей

Перед началом работ с крыши удаляется защитная пленка, предохраняющая поверхность детали от повреждений во время транспортировки и хранения. С лицевой стороны потолочной панели крепят декоративную панель для размещения динамика и вентилятора. С противоположной стороны соответственно подсоединяют сам динамик и вентилятор при помощи четырех саморезов. Далее проводят сборку верхнего тропического душа. Светодиоды, обеспечивающие подсветку, вставляются в плафон. Электрический провод выводится сквозь специальное отверстие, предусмотренное в крыше. Плафон вместе с верхней лейкой крепится к крыше при помощи гайки. На задней стороне потолочной панели крепится саморезами блок питания, после чего проводится ее установка на стеклянный корпус душевой кабины. Закрепляется крыша кабинки саморезами. С помощью самого длинного шланга, закрепленного на центральной панели, проводят подсоединение к воде тропического душа. На дугообразные двери устанавливают восемь роликов (по четыре на каждую). Перед установкой ролики разбирают, а затем производят сборку в обратной последовательности. Затем переходят к креплению ручек, начиная монтаж фурнитуры с внутренней стороны кабины.

После подсоединяют ручки с внешней стороны, надевая их на уже установленные крепежные элементы и зажимая боковыми винтами. Далее приступают к установке дверей, при этом осуществляют настройку дверных роликов с помощью регулировочных винтов.

Подключение оборудования к электропитанию

Разобраться с тем, как собрать душевую кабину без помощи специалистов могут многие мастера-любители. Труднее понять, как правильно подключить оборудование к электросети. В соответствии с правилами электробезопасности душевую кабину надо подключать с помощью отдельно проведенного от электрощитка медного трехжильного кабеля, сечение которого составляет не менее 2 квадратных миллиметров.

Важно! При подключении мощных душевых кабин, потребляющих 5 кВт в час электроэнергии, устанавливают отдельный автомат, рассчитанный на 25 А. В целях безопасности эксплуатации данного оборудования лучше пригласить профессионального электрика.

Проведение пусконаладочных работ

Завершается монтаж душевой кабины своими руками проведением пусконаладочных работ. Еще раз проверяют герметичность соединения элементов кабины и работоспособность системы водоотведения. Выявленные недостатки сразу же устраняются. Затем оборудование испытывают под действием полной нагрузки.

Важно! По причине недостаточного давления воды в системе водоснабжения многоквартирных домов не все функции душевых кабин работают корректно. Особенно, это касается эксплуатации гидромассажных форсунок. Чтобы отрегулировать работу этих устройств, необходимо поставить насос и резервуар с водой, объем которого должен превышать две сотни литров.

Вы узнали о том, как установить душевую кабину и какие трудности при этом вас поджидают. Теперь со знанием дела можно решить, выполнять ли работы самостоятельно или пригласить специалистов, заплатив несколько тысяч рублей за грамотный монтаж высокотехнологичного сантехнического оборудования.

Своими руками совсем несложно, если в комплекте с ней имеется четкая и понятная инструкция с подробным описанием каждого действия. Такими руководствами своих клиентов обеспечивают известные мировые бренды, чья продукция относится к среднему или дорогому ценовому сегменту. Задачу упрощают всякого рода пометки и наклейки, указывающие на верх или низ детали, ее лицевую или обратную сторону. Те же, кому в силу дефицита финансовых средств пришлось предпочесть душевую кабину китайского производства, такой заботой не избалованы. Все, что у них есть — это страница с загадочными письменами на китайском диалекте английского, горячий энтузиазм да желание сэкономить, осуществив сборку самостоятельно. Далее рассмотрим, как собрать душевую кабину, изготовленную китайскими умельцами, и остаться при этом невредимым.

В первую очередь покупателю следует удостовериться, что его кабина доехала к нему в целости и сохранности. Самое слабое звено — стекла. Проверку упрощает тот факт, что стекла для душевой кабины подвергают закаливанию, поэтому при сильных ударах они просто рассыпаются на мелкие фрагменты. Если при встряхивании упаковки вы не слышите дребезжания, значит, со стеклами все в порядке.

Фурнитура и детали крепежа находятся в отдельной коробке. Отсутствие нескольких шайб саморезов или еще какой-то мелочи стало доброй традицией, поэтому удивляться и возмущаться этому не стоит. Также приготовьтесь к тому, что кое-какие аксессуары придется заменить.

Инструменты

Перед тем как собрать душевую кабину, необходимо подготовить небольшой перечень материалов и инструментов:

1. Шайбы под резьбу М16.
2. Качественный сифон (тот, что поставляется в комплекте, как правило, можно сразу выбрасывать).
3. Санитарный силиконовый герметик.
4. Крестовая отвертка.
5. Набор гаечных ключей.
6. Длинный строительный уровень.
7. Перчатки.
8. Краска.
9. Кисточка.
10. Какая-нибудь старая, но чистая одежда, которую можно распустить на тряпки.
11. Мыло.

Вернуться к оглавлению

Установка поддона

Перед началом операции наденьте перчатки, иначе от стекловолокна, из которого изготовлен поддон, можно нахвататься заноз.

1. Теперь необходимо закрутить длинные шпильки в предназначенные для них посадочные места в нижней части поддона. В большинстве моделей этого класса повернуть ножки в строго вертикальное положение невозможно, но особой необходимости в этом и нет.
2. На каждую шпильку навинчиваем гайку.
3. На гайки укладываем по одной шайбе.
4. Теперь необходимо установить скрещивающиеся детали каркаса опоры. В том случае, если на поддоне есть заметные неровности, для их компенсации под каркас можно подложить прокладки из Пеноплекса. Обратите внимание: наваренная накладка должна смотреть в противоположную от поддона сторону. Если она будет развернута к поддону, тот окажется в частично подвешенном состоянии из-за возникшего перекоса.
5. Центральную ножку следует завинтить в гайку, которая приварена к самой короткой детали опорного каркаса. Затем на ножку надевается шайба и накручивается еще одна гайка, которую следует поджать до упора. В завершение снова накручиваем гайку — это будет опорная контргайка для ножки, высота которой может регулироваться с помощью резьбы.
6. Для фиксации крепежных балок в поддон вмонтированы деревянные бруски, к которым балки прикручиваются саморезами. Болты крепления и опоры можно затягивать только после того, как будут полностью вкручены все саморезы. В противном случае их может вырвать из дерева по причине перекоса.
7. Теперь все металлические детали можно окрасить, без этого они со временем начнут ржаветь.
8. Высоту ножек следует отрегулировать с помощью уровня и подтянуть контргайками, но только слегка, поскольку после установки поддона на место их высоту придется немного корректировать. Также необходимо под ножки установить кронштейны, на которых будет крепиться экран поддона. С установкой экрана торопиться не следует (вопреки указаниям приложенной к кабине инструкции), делать это следует только после подключения кабины к инженерным сетям и окончательной регулировки ножек по высоте.
9. Приступаем к установке сифона. Как уже говорилось, наилучшим вариантом будет покупка полноценного сифона вместо того, который поставляется в комплекте. Если же вы все-таки решили монтировать «родное» сливное устройство, то его гофрированный шланг необходимо изогнуть в форме буквы «U». Такой изгиб обеспечит формирование гидрозатвора, который не даст запахам из канализационной трубы проникать в ванную комнату через сливное отверстие кабины. Установленную на сливе подпружиненную пробку с изображением ступни лучше сразу демонтировать. После короткого периода эксплуатации она начинает барахлить: нажать ее, чтобы закрыть отверстие, получается легко, а вот чтобы «отжать» обратно, придется помучиться.

Вернуться к оглавлению

Сборка ограждения

Рисунок 1. Схема установки душевого поддона.

При отсутствии маркировки верхнюю часть стекол можно определить по большому количеству отверстий. Кроме того, эта часть шире нижней и в отличие от нее не имеет фигурных вырезов. Стекла имеют обрамление, в котором выполнены пазы для крепления к элементам ограждения.

Задвинув стекло, его необходимо приподнять и промазать место, в которое оно упирается, силиконовым герметиком. Теперь стекло можно опустить и зафиксировать, затянув винт на прижимном кронштейне.

Излишки герметика лучше всего удалять смоченным в мыльном растворе пальцем. После этого место, откуда герметик был стерт, достаточно протереть чистой тряпочкой или салфеткой. Нижнюю и верхнюю части стойки необходимо прикрутить к арке саморезами.

Далее на стекло необходимо надеть уплотнитель из силикона. При этом важно не перепутать направление: лепесток уплотнителя должен смотреть внутрь. Уплотнять соединение герметиком не следует. Не пытайтесь завести уплотнитель под прижимной кронштейн, он туда вряд ли поместится.

Теперь ограждение можно устанавливать на поддон (рис. 1) , предварительно промазав последний герметиком. При нанесении герметика следите, чтобы он не заполнил углубление в поддоне, предназначенное для стока воды. Не нужно прикручивать ограждение к поддону саморезами.

Прикрепите к поддону боковые панели, прикрутив их с помощью саморезов с шайбами. Места прилегания панелей к поддону и ограждению также следует уплотнить герметиком. Затягивать «намертво» шурупы сразу не следует, поскольку крепежные отверстия в панелях и поддоне могут не совпадать. Подтягивайте крепеж равномерно, тогда панель постепенно встанет на свое место без возникновения напряжений.

Схема установки задней панели полностью идентична схеме установки боковых панелей.

Решили установить душевую кабину своими руками и сэкономить деньги? Прекрасное решение! Современная душевая кабина сделает ванную комнату максимально комфортной, а самостоятельная установка позволит сэкономить деньги. Чтобы сборка душевой кабины своими силами прошла максимально быстро и просто, к данной работе нужно тщательно подготовиться. Все начинается с выбора душевой кабины.

Инструкция по выбору гидробокса: на что обратить внимание?

Требуемая высота душевого помещения определяется путем суммирования высоты кабинки и запаса примерно в 27-30 см. Он будет необходим для монтажа и обслуживания душевой кабины в будущем. Учитывайте при этом и высоту подиума (от 15 см), если вы планируете его делать.

Очень важным критерием является и давление. Выбирайте такую кабину, рабочее давление которой соответствовало бы давлению в вашем водопроводе. Перед тем как вы решите установить душевую кабину, обязательно ознакомьтесь со схемой ее устройства, приведенной на рис. 1.

Прежде чем приступать к установке душевой кабины своими руками, внимательно изучите ее конструктивные элементы на наличие повреждений и проверьте комплектацию. Особое внимание нужно уделить корпусу кабины: он не должен иметь царапин и сколов. Также осмотрите стекла.

Инструкция по сборке и установке поддона душевой кабины своими руками

Если вы хотите, чтобы сборка душевой кабины прошла быстро и просто, подготовьте заранее все необходимые инструменты:

• Строительный пистолет;
• Электродрель;
• Силиконовый герметик;
• Разводной ключ;
• ФУМ-ленту;
• Уровень;
• Гибкие шланги.

Откройте коробку с поддоном. Там вы найдете множество элементов, а именно:

• Кронштейны;
• Сифон;
• Поддон;
• Фартук поддона;
• Шпильки;
• Шурупы;
• Гайки;
• Раму.

Удалите с поддона кабины защитную пленку. После этого переверните его и положите на заранее подготовленный кусок плотного картона. Он будет защищать изделие от появления царапин. Если рама кабины уже сварена, то ее нужно положить на душевой поддон таким образом, чтобы его крепежные вставки совпали с отверстиями на раме.

Далее вам нужно взять 4 больших шпильки. Их диаметр будет составлять 1 или 1,2 см. Далее вам необходимо будет накрутить гайки, проставить все шайбы, вкрутить их во вставки, после чего удалить из отверстий лишний акрил и скотч.

При этом будьте осторожны: сборка душевой кабины на всех этапах должна выполняться с особой внимательностью, чтобы не нанести повреждений как самому изделию, так и себе.

Далее вам нужно будет надеть раму на соответствующие шпильки. Делайте это таким образом, чтобы днище рамы соприкасалось с поддоном. После установки рамы следует закрутить гайки так, чтобы между ней и душевым поддоном не оставалось зазора.

Возьмите разводной ключ и осторожно подтяните гайки. Сначала закручивайте верхние, а потом нижние. На этом этапе сборки кабины своими руками не нужно прикладывать слишком большие усилия. Рама является достаточно тонкой конструкцией и при неправильном обращении может прогнуться, что приведет к нарушению жесткости креплений и спровоцирует неустойчивость кабины.

Выберите из тех шурупов, что идут в комплекте, такие, которые подходили бы по количеству имеющихся отверстий и длине. Расположите раму кабины на крепежные выпуклости, после чего прикрутите ее шурупами. Далее вам нужно взять кронштейны, при помощи которых будет выполняться монтаж фартука к верхней части поддона. Заранее удалите защитную пленку, после чего установите фартук на поддон. Возьмите 2 шурупа. Их длина должна быть достаточной для того, чтобы прикрутить кронштейны на закладные.

Далее вам нужно будет накрутить гайки на 3 ножки, расположенные на фасаде, и надеть шайбы. Сверху следует продеть кронштейны в виде буквы «Г», после чего положить шайбы, а сверху них накрутить гайки. Обязательно ознакомьтесь со схемой подключения коммуникаций, представленной на рис. 2.

Пошаговая инструкция по сборке и монтажу сифона

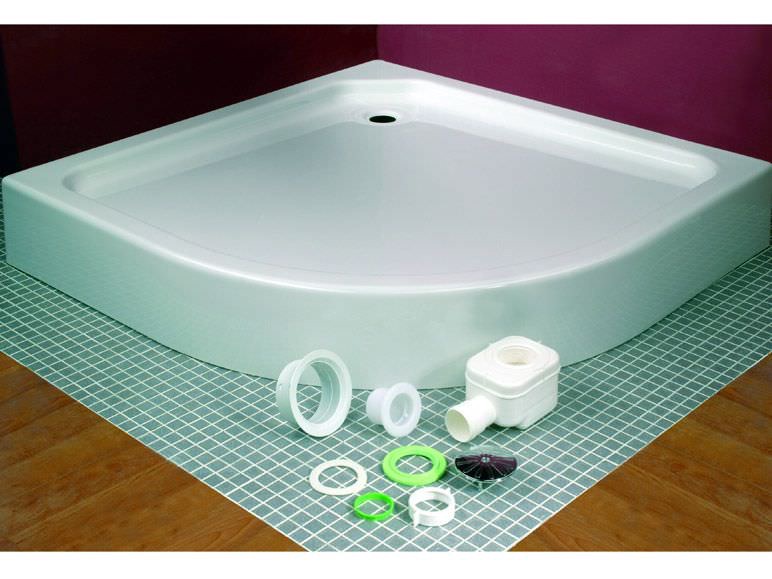

Размеры сифона душевой кабины представлены на рис. 3. Наверх нужно установить резиновую прокладку, имеющую большую выпуклость, предварительно обработав поверхность при помощи силикона. Вставьте в отверстие, предназначенное для сифона, его стальную часть с прокладкой. Затем вам нужно будет взять гайку и другую, уже плоскую прокладку. В нижней стороне душевого поддона есть щель. Через нее во время использования кабинки по назначению может просачиваться вода. Щель необходимо заделать силиконом, после чего нужно вставить плоскую прокладку, а затем накрутить латунную гайку.

После того как вы накрутите гайку, останется резьба. Ее нужно обработать достаточно жирным слоем силикона. Точно так же следует обработать и внутреннюю резьбу, которую вы найдете во внутренней нижней части душевого сифона. Далее вам нужно будет нижнюю часть сифона кабинки к верхней стальной части. Следите за тем, чтобы по резьбе не было перекосов. Излишки герметика необходимо распределить по гайке.

Теперь остается лишь выполнить монтаж поддона на предназначенное место и обязательно отрегулировать по уровню.

Инструкция по сборке боковых конструкций своими руками

Распакуйте все оставшиеся коробки. После того как будет выполнен монтаж поддона, удобнее всего будет установить крышу. Удалите с потолка пленку и выполните монтаж дополнительных элементов (динамика, лампы и т.д.).

Далее нужно смонтировать раму. Она состоит из 2 профилей, имеющих полукруглую форму, и 2 прямых профиля. Перед началом установки подготовьте шурупы подходящей длины. Всего вам понадобится 8 шурупов. Вам нужно внимательно изучить данные элементы. В случае если дверная рама будет смонтирована неправильно, то дальнейшая сборка душевой кабины будет невозможна. Как правило, полукруглые профили имеют обозначения, которые указывают на то, как они должны быть установлены (нижний и верхний, down и up). А для того чтобы определить правильное направление прямых профилей, внимательно осмотрите их: в нижней части есть квадратный вырез, предназначенный для плотного крепления профиля к поддону.

После этого вам нужно взять резиновые ограничители и продеть в них короткие шурупы. Они не должны выходить за границу ограничителя более чем на 3 мм. Далее нужно вкрутить шурупы в отверстия на профилях полукруглой формы в тех местах, где будут в дальнейшем скользить ролики двери. Эти отверстия имеют синхронное расположение.

Далее сборка душевой кабины сводится к устройству центральной панели. Если она досталась вам в разобранном виде, ее следует собрать. Для установки рычажного смесителя применяется специальный крепежный болт, расположенный внутри.

Инструкция по монтажу элементов душевой кабинки на поддон

Самостоятельную сборку можно начинать с установки любой боковой стенки. Соединение боковой панели и задней стенки выполняется по вертикали. На этом этапе устанавливаем элементы без их прикручивания к поддону.

Выполняя установку данных панелей, уделяйте внимание горизонтальной стыковке всех 3 элементов. Следите за тем, чтобы границы в точности совпадали. Не обделяйте вниманием и те места, где панели стыкуются с фасадной стороной. Их нужно уложить так, чтобы образовалась прямая линия. Далее вам нужно взять профильный каркас, предназначенный для монтажа дверей, установить его спереди и закрутить шурупы.

После монтажа всех стенок можно переходить к установке крыши. Ее нужно осторожно поставить наверх. На этом этапе вам понадобится помощник. Он будет придерживать крышу в правильном положении, а вы будете ее прикручивать, или наоборот.

Далее вам необходимо будет установить своими руками верхнюю конструкцию на ранее смонтированный поддон. При установке все выровняйте, проверьте правильность установки. Перед закреплением вы можете мягко передвигать конструкцию на поверхности, пока не установите ее в нужном положении. Это достаточно просто делается. Нужно лишь зрительно определить зазоры. После установки крыши на полагающееся ей место конструкцию необходимо будет закрепить. Для этого сзади нее закручиваются шурупы.

Очень важно тщательно загерметизировать швы и всевозможные места протекания воды. Как правило, силикон приходится накладывать только сзади, но иногда может возникнуть необходимость в его использовании и спереди. Верх крыши необходимо герметизировать в последнюю очередь, после того как гидробокс будет установлен на свое место и будут смонтированы двери.

В процессе самостоятельной установки ресничек и роликов обязательно обратите внимание на то, как будут располагаться двери во время накрутки элементов. Они должны быть размещены точно в таком положении, как будут смонтированы на каркас. Сначала выполняется установка верхних роликов, после этого двери вывешиваются на профиле и вставляются нижние ролики, в которых имеются эксцентрики.

Далее необходимо установить передние боковые стекла конструкции в пазы вертикальных профилей. После монтажа боковых передних стекол можно приступать к устройству дверей. Если после завершения монтажа магниты будут прилегать друг к другу недостаточно плотно, их нужно будет отрегулировать. Для этого закрутите шурупы в двухроликовых держателях или же поверните эксцентрики на однороликовых держателях. На этом монтаж кабины завершен. Теперь вы знаете, как выполняется сборка и монтаж душевой кабины своими руками. Выбор душевой кабины: моноблок, сборная, душевая кабина совмещённая с ванной, кабина-сауна смотрите .

Душевые кабины сегодня все чаще заменяют привычные всем ванны. Если места действительно мало, то ванна – это непозволительная роскошь. Смонтировать компактную кабинку намного проще, дешевле и практичнее, чем установить ванну.

Если собрана душевая кабина своими руками, можно существенно сэкономить, не так ли? Тем более, что работы не представляют особой сложности.

Мы поможем вам выбрать оптимальный вариант сантехнического прибора и грамотно выполнить его установку. В статье приведена пошаговая инструкция по монтажу, а также описана специфика выполнения работ при подключении разных моделей душевых кабинок.

Перед тем, как переходить непосредственно к описанию процесса сборки, кратко рассмотрим основные виды душевых кабинок, имеющихся в продаже, и главные критерии их выбора.

Душевой уголок – это простая конструкция из поддона и шторок. Вместо стенок, которые характерны для полноценной душевой кабинки, используются стены помещения. Потолка у душевого уголка нет. Главные его преимущества – дешевизна и компактность.

Душевой уголок – одна из самых простых, удобных и дешевых моделей душевых кабинок, занимает минимум места и подходит для самостоятельного монтажа

У более «навороченных» моделей есть крыша и стенки. Дорогие многофункциональные агрегаты имеют богатое техническое оснащение: турецкая баня или душ шарко, режим ароматизированного пара, разные виды гидромассажа, дополнительные функции, различные подсветки.

Дорогая модель душевой кабинки с функцией гидромассажа, подсветкой и глубоким поддоном. Требует не только достаточного места для монтажа, но и необходимого давления в водопроводе

Управление такими кабинками осуществляется сложной электронной системой. Перед покупкой дорогой кабинки, оснащенной функцией гидромассажа, предварительно необходимо выяснить уровень напора воды в трубах.

Комбинированные душевые кабинки – это своего рода компромисс для любителей принимать ванну с гидромассажем и иметь дома полноценную душевую кабину. Комбинированные модели отличает оригинальный и стильный дизайн – на рынке они часто позиционируются как домашние СПА центры.

Именно к поддону изделия предъявляют повышенные требования. Качественный поддон должен выдерживать большую нагрузку, а при максимально допустимом весе пользователя не треснуть, не прогнуться и не деформироваться.

Поддоны для душевых кабинок производятся из разных материалов.

Наиболее популярные модели:

• фаянсовые;
• из искусственного камня;
• эмалированные;
• акриловые.

Фаянс . Всем известный материал, используемый при изготовлении унитазов. Поддон из фаянса полностью гигиеничен, легко моется и выдерживает большой вес.

Недостаток фаянса – сильная «колкость» материала: поверхность поддона может повредиться даже от падения, к примеру, стеклянного стакана

Искусственный камень – надежный и долговечный материал, красивый и гигиеничный, но дорогой.

Эмалированные поддоны для душевых кабинок дешевы и прочны. Из недостатков нужно отметить лишь недолговечность эмали. Впрочем, эмалевое покрытие можно легко восстановить или заменить акриловым. Дополнительный минус – грохот падающей воды на металлическую поверхность поддона.

Поддоны из акрила пользуются наибольшей популярностью. Акриловая поверхность совершенно не впитывает грязь, моментально прогревается, не темнеет со временем.

Царапины на акриле совершенно незаметны – это важный момент, так как поддоны часто царапаются, когда душевая кабина собирается своими руками, особенно в первый раз

Недостаток акриловых поддонов – неудобство в монтаже, так как требуется установка специального каркаса. В качестве такового используется алюминиевая конструкция с регулировочными винтами, с помощью которых можно подобрать нужную высоту поддона.

Сравнительный обзор разных типов душевых поддонов представлен в .

Какими бывают шторки?

Второй по важности элемент – шторки кабины, которые могут быть распашными и раздвигающимися. Распашные дверцы требуют больше пространства. Они бывают одностворчатыми и двустворчатыми.

Что касается раздвижных шторок, то они имеют от двух до шести створок, которые удерживаются за счет резиновой магнитной ленты. Шторки двигаются на роликах, спрятанных внутри каркаса душевой кабины. Качественные шторки должны открываться и закрываться практически бесшумно.

Угловая душевая кабинка с раздвижными дверками. Кроме моделей с прозрачным пластиком (стеклом) существуют варианты с матовыми шторками

Шторки для душевых кабинок изготавливают из полистирола или высококачественного каленого стекла. Изделия из полистирола достаточно дешевые и имеют небольшой вес, однако быстро теряют прозрачность, на них остаются разводы.

Стеклянные шторки – это дорогие высококачественные изделия.

Распашные дверки из каленого матового стекла. При их изготовлении используется специальным образом обработанное безопасное стекло, которое по прочности превосходит даже автомобильное

Вода и грязь очень легко смывается с поверхности стекла – материал ничего не впитывает и не тускнеет с годами. Также можно купить кабинку со шторками из классического прозрачного, тонированного, цветного и шероховатого стекла.

Поэтапный монтаж душевой кабины своими руками

Как правильно собрать душевую кабину по всем правилам без критических ошибок, которые повлияют на функциональность конструкции? Это вполне возможно и даже не очень трудно, если строго следовать инструкциям и соблюдать правила монтажа этого сантехнического изделия.

Собрать с нуля душевую кабинку сложно, если работать приходится в ограниченном пространстве, поэтому все манипуляции необходимо проводить не спеша, в несколько этапов, с досборкой и регулировкой готовой конструкции.

Такой подход позволяет обойтись только одной парой рабочих рук, в то время как профессионалы почти всегда работают вдвоем, чтобы сэкономить время.

Домашнему мастеру, решившему самостоятельно собрать и подключить поддон душевой кабинки, предстоит выполнить ряд стандартных действий:

Галерея изображений

Подготовка к качественной сборке

Необходим полный набор комплектующих. Перед покупкой следует тщательно проверить наличие всех деталей и их качество. При обнаружении дефектов, повреждений и несоответствия размеров необходимо потребовать заменить деталь или отказаться от покупки выбранной модели.

Также для сборки и монтажа душевой кабины своими руками потребуется подготовленное место.

Набор инструментов:

• дрель, а лучше шуруповерт на аккумуляторе;
• сверла по металлу (6 и 3 мм), бита для саморезов;
• строительный уровень (для регулирования поддона относительно пола);
• фигурная и плоская отвертки;
• разводной ключ или набор ключей нужных размеров;
• фум-лента или пакля;
• герметик для уплотнения соединений.

Если в комплекте нет шлангов для подключения горячей и холодной воды, о них тоже следует побеспокоиться заранее.

Установка кабинки: порядок работ

На подготовительном этапе работ выбирается рабочая площадка, где, собственно, и будет производиться сборка кабинки. Необходимо отметить, что многие модели имеют большой размер, поэтому рекомендуется производить сборку отдельных узлов в другом помещении, смежном с ванной.

Подготовка места для установки душ-кабины. Важные требования: подведенные коммуникации (трубы водопровода и канализации), ровное основание, гидроизоляция

Все инструменты должны быть расположены так, чтобы до них можно было свободно дотянуться в процессе работы. Собрать кабинку можно и самостоятельно, но все же настоятельно рекомендуется делать это вдвоем, так как на определенных этапах сборки требуется точная состыковка некоторых деталей.

Прилегающие к кабинке стены и пол должны быть ровными, без перепадов. Начать следует с . Для поддонов, изготовленных из акрила, место стыка обрабатывается прозрачным герметиком.

В первую очередь необходимо смонтировать слив для грязной воды. По-другому он называется “трап”. В магазинах сантехники – разнообразие моделей, отличающихся по форме и размерам

Следующий этап – установка конструкции из стального профиля на дно. На этот каркас немного позже будут устанавливаться шпильки для ножек.

Примерно так выглядит каркас для угловой душевой кабинки. В качестве подпорок часто используют кирпичи или бетонные конструкции, сделанные из цементного раствора своими руками

Акриловый поддон со вкрученными шпильками и одной готовой центральной ножкой. Шпильки расположены так, чтобы вес конструкции равномерно распределялся по всей площади

Короткая часть каркаса имеет специальную жестко приваренную гайку, которая нужна для монтажа центральной ножки. После того как вкручивается ножка, устанавливается гайка, после нее контршайба, далее еще одна гайка.

Устанавливаем все остальные ножки на шпильки, после чего поддон можно переместить на место монтажа и ровно выставить его с помощью уровня.

Для глубоких поддонов-ванн достаточно будет более-менее ровной горизонтали, а вот мелкие поддоны нужно выставлять строго по инструкции, придерживаясь указанных углов наклона.

По истечении получаса внимательно осматриваем поддон с целью обнаружения протечек и микротрещин. Затем окончательно затягиваем все гайки, фиксируем их положение. Гибким шлангом соединяем поддон с системой слива.

Подключение слива к поддону душевой кабинки. Обратите внимание на зазор между дном изделия и полом - его должно быть достаточно для прокладки и возможного ремонта коммуникаций

Теперь можно приступать к сборке стенок, шторок и монтажу всего остального оборудования, в частности – к сборке каркаса. Для предотвращения возникновения коррозии каркасы чаще всего делают из алюминия. Каждую сторону каркаса, в зависимости от типа кабины, собирают отдельно.

Все стыки с наружной части рекомендуется обработать герметиком на акриловой основе. Для внутренних стыков лучше использовать бесцветный санитарный герметик. Почти все крепления в недорогих моделях производятся с помощью саморезов по металлу.

Для большей прочности и долговечности соединений рекомендуется заменить саморезы на болты М5, гайки и шайбы. Все крепления не нужно сразу же зажимать до упора – это делают только после монтажа.

Окончательно фиксируют крепеж после того, как все элементы душевой кабины проверены на функциональность. После этого можно герметизировать все швы, стыки и приступать к сборке каркасных профилей.

Как видите, установку и сборку душевой кабины можно выполнить своими руками. Однако перед началом монтажа нужно обязательно ознакомиться с инструкцией и продумать порядок проведения работ.

Особенности монтажа разных моделей

Каждый тип конструкции имеет свои особенности, которые следует учесть в процессе установки.

Нюансы установки открытых кабинок

Так как конструкция кабинок открытого типа довольно проста и состоит из одного алюминиевого каркаса, сборка обычно не вызывает особых затруднений. Собрав алюминиевую раму, сразу же приступают к ее монтажу на поддон.

Чтобы кабинка в процессе эксплуатации не шаталась и не опрокинулась, почти все модели открытого типа крепятся к стенам переходным профилем в вертикальном положении

Торец алюминиевого каркаса прикрепляют к крылу переходного профиля крепежными элементами или специальными защелками. Все швы на стыках обрабатывают герметиком. Как только рама надежно прикреплена к стене, монтируют глухие прозрачные элементы.

В комплекте обязательно должны идти специальные крепежные клипсы, которые нужны, чтобы зафиксировать глухие стекла в раме душевой кабины.

Стекло крепят, плотно прижимая его к раме и фиксируя клипсами, но не слишком зажимая, чтобы оно не треснуло. В открытых моделях кабинок чаще всего предусмотрены раздвижные дверки. На каркасе дверей есть специальные ролики. Они устанавливаются в нижние и верхние направляющие пазы.

Специфика установки зависит от типа конструкции дверок. Чтобы створки плотно примыкали друг к другу, на их наружные торцы устанавливают магнитную пластиковую накладку.

Сборка закрытых конструкций

Этот вариант почти идентичен описанной выше методике, но с некоторыми незначительными отличиями.

Стенки душевой кабинки собирают отдельно и крепят к поддону в уже готовом, собранном виде. В первую очередь крепятся задние стенки кабины, в которых расположены форсунки для гидромассажа, и только после этого устанавливают лицевую часть.

Многофункциональная душевая кабинка закрытого типа. Как только задняя часть кабинки установлена на место, подключают гидромассажное оборудование к водопроводу и электропитанию.

В процессе монтажа придерживаются правил техники безопасности и максимально качественно соединяют гибкие шланги кабинки с системой подачи горячей и холодной воды.

В закрытых моделях по-другому устанавливаются глухие части лицевой панели. Чаще всего для этого используется дополнительные детали из алюминиевого профиля.

Для установки лист прикладывают к краю рамы, отмечают место нахождения крепления усилительного профиля, который одновременно играет роль ребра жесткости для всей конструкции.

Затем дрелью или шуруповертом делают отверстия для болтов или саморезов, плотно прижимают профиль к стеклу и крепят его к каркасу. Герметизируют все швы и стыки, проверяют элементы душевой кабинки на функциональность, после чего устанавливают декоративную панель (фартук) на поддон.

Помните, что ориентироваться необходимо на инструкцию и схему по сборке душевой кабины.

Установка угловых видов несложная и времени занимает немного, однако для правильной сборки нужно знать некоторые нюансы, например, соразмерность углового расстояния стен (+)

Перед началом монтажа обязательно убедитесь, что расстояние между стенами на разной высоте одинаковое. Каркас угловой кабинки очень жесткий, и все неровности стены после монтажа будут видны под каркасом, кроме того, через щели в помещение будет попадать вода.

Если попытаться поплотнее притянуть каркас к стене, он может деформироваться, после чего нельзя будет установить двери и глухие части кабинки.

Галерея изображений

От качества сборки поддона зависит выполнение дальнейших работ, так как он служит направляющей и опорной конструкцией для каркаса

Если при установке поддона горизонтальность была нарушена, то кабинку перекосит и невозможно будет поставить шторки

Перед креплением металлического каркаса душевой кабинки следует еще раз тщательно проверить горизонтали с вертикалями

Если работы с поддоном были выполнены безупречно, то сборка кабинки производится за полчаса, шторки устанавливаются без зазоров и перекосов, без усилия фиксируется верхняя обвязка

Технология монтажа усиленных моделей из металла требует особого подхода и создания надежного основания.

Выводы и полезное видео по теме

Узнать больше о сборке душевых кабинок вы можете, просмотрев следующие видеоматериалы.

Доступно и быстро обо всех этапах сборки:

Тонкости монтажа душевой кабины “Лиза”:

Как видите, сборка душевой кабинки не представляет собой ничего особенно сложного, за исключением установки навороченных моделей с богатым функционалом.

Не забываем еще раз проверить все детали на работоспособность. Скорее всего, понадобиться еще что-то подмотать, подтянуть и прикрутить, но полученный опыт монтажа сильно пригодится, если нужно будет поменять или отремонтировать душевую кабинку.

Душевая кабина - отличная альтернатива ванной, особенно если приходится обустраивать малогабаритный санузел. Однако и владельцы просторных ванных комнат все чаще выбирают удобные и многофункциональные душевые кабины.

Выбор оптимальной модели, грамотная установка и бережная эксплуатация - залог длительного, комфортного и бесперебойного пользования душевой кабиной.

Преимущества пользования душевой кабиной

Душевая кабина - это специально оборудованное, огражденное место для принятия душа. Сегодня возможности использования душевых кабинок увеличились, появились различные дополнительные функции: гидромассаж, парогенератор, стереосистема и прочие.

Многие потребители отмечают ряд преимуществ душевой кабины перед ванной:

Душевые кабины: отзывы

Для того чтоб все достоинства душевой кабины были реализованы в полной мере, необходимо правильно подобрать модель и грамотно ее установить.

Типы душевых кабин: особенности конструкций и монтажа

Все душевые кабины можно разделить на две основные группы:

1. Душевые уголки - кабины открытого типа.
2. Душевые боксы - кабины закрытого типа.

Душевые уголки

Угловая душевая кабина - одна из самых популярных моделей. Конструкция кабины не имеет задних стенок и крыши. Пространство вокруг душевой кабины ограничивается с одной или двух сторон стенками кабинки, а с других - стенами ванной комнаты.

Открытые душевые кабины могут иметь душевой поддон или устанавливаться непосредственно на пол ванны.

Для установки душевого уголка можно приобрести готовый комплект кабины (стенки, дверцы и поддон) или подобрать элементы по отдельности

В зависимости от глубины поддона открытые кабины можно разделить на несколько видов:

Низкие поддоны не имеют возможности переустановки, так как монтируются капитально. Установка глубоких поддонов на металлическом каркасе позволяет обслуживать скрытые коммуникации, а при необходимости, перенести душевую кабину на другое место

Душевые кабины: фото

Особенности конструкции и установки открытых душевых кабин:

Душевые уголки из прозрачного стекла визуально расширяют пространство, придавая элегантность и легкость дизайну ванной комнаты

Душевые боксы

Душевой бокс - полностью закрытое пространство с входными дверьми. Закрытая кабина имеет крышу и стены со всех сторон.

Такой бокс более удобен в использовании и проще в установке. Однако и стоимость на закрытые модели выше, чем на открытые душевые кабины (купить обыкновенный бокс без специальных функций можно по цене от 30000 рублей, а душевой уголок - от 7000 рублей).

Цена душевых кабин закрытого типа напрямую зависит от количества встроенных функций, размера бокса и материала изготовления

Душевые боксы могут иметь такие функции:

Даже самые примитивные модели закрытых кабин имеют радиоприемник, верхнее и боковое освещение, сидение, полочки, дозатор для моющих средств и зеркало.

Критерии выбора качественной душевой кабины

Выбирать душевую кабинку надо исходя из потребностей семьи и параметров ванной комнаты.

Перед покупкой душевую кабину надо протестировать: проверить прочность поддона (походить по дну кабины), посмотреть крепление каркаса с поддоном, попробовать раскачать элементы бокса (кабина высокого качества не должна шататься)

Самостоятельная установка душевой кабины закрытого типа

Схема установки душевой напрямую зависит от сложности конструкции, а последовательность сборки для большинства моделей одинакова.

Подготовительные работы

Для того чтоб иметь представление о том, как собрать душевую кабину надо ознакомиться с инструкцией, которая поставляется в комплекте.

Перед началом монтажа надо подготовить такие инструменты и материалы:

• строительный уровень;
• силиконовый герметик;
• гаечные ключи;
• острый нож;
• крестовая отвертка;
• краска;
• кисточка;
• перчатки;
• сифон для слива;
• гибкие шланги;
• фум-лента или пакля;
• зубило;
• молоток;
• перфоратор;
• простой карандаш;
• инструкция к душевой кабине.

Подготовительный этап подразумевает выполнение ряда мероприятий:

Монтаж поддона

Сборка душевой кабины должна начинаться с установки поддона:

Крепление панелей и ограждений

Перед тем, как начать установку панелей, надо определиться с расположением стекол. Если на ограждениях отсутствуют пометки, указывающие на верх и низ детали, то можно ориентироваться на количество крепежных отверстий - обычно, сверху их больше.

Порядок установки панелей и ограждений:

На данном этапе нужно проверить работу электрических устройств (подсветки, вентиляции).

Установка крыши и дверок

Перед тем, как закрепить крышу, необходимо установить на нее подсветку, лейку и динамики.

Расстояние между потолком и крышей кабины должно быть не менее 25-30 см

Для монтажа крыши можно использовать имеющиеся отверстия, а при необходимости, сделать новые. Крыша фиксируется болтами и саморезами.

Дверцы душевой кабины устанавливаются после монтажа боковых, задних стенок и крыши

Последовательность установки дверок:

Теперь можно привинтить аксессуары (полочки, зеркало, дозатор) и фурнитуру (ручки, поручень).

Подключение кабины к коммуникациям

К кабине надо подвести холодную и горячую воду. Желательно, чтоб рабочее давление кабинки (1,5-4 бар) совпадало с давлением водопроводной магистрали.

Для подключения душевой кабины к электросети надо установить отдельную влагозащищенную розетку. Розетку надо расположить так, чтоб не возникало натяжение провода (оптимально - сбоку или позади кабины).

Для розетки в ванной комнате желательно установить УЗО и выделить отдельную линию электропроводки.

Сборка душевых кабин (инструкция): видео

Установка душевого уголка без поддона

Установка душевого уголка с поддоном практически ничем не отличается от монтажа душевого бокса. Отличия возникают, если душевая кабина монтируется без поддона - на пол ванной комнаты.

Перед установкой кабины надо подготовить основание следующим образом:

1. Определиться с размером уголка и выбрать место под него.
2. Выполнить гидроизоляцию пола и прилегающих стен.
3. Установить на полу сливной трап - решетка, через которую вода сливается в канализационную систему.
4. Облицовочная плитка на полу душевой кабины должна иметь очень низкую степень скольжения.

Для качественного отвода воды уклон пола в зоне трапа должен составлять как минимум 3°

Профилактика неисправностей и ремонт душевой кабины

Душевую кабину важно поддерживать в чистоте и контролировать работу всех ее элементов.

Для того чтоб предупредить поломку наиболее важных деталей (смесителя, форсунок, парогенератора) следует позаботиться о качестве воды и установить фильтры механической очистки воды. Такие меры существенно снизят риск возникновения кальциевых образований на рабочих элементах.

Раз в три месяца патроны или картриджи в фильтрах надо менять

Со временем душевая кабина может начать протекать. Основная причина неисправности - плохая затирка швов или порча силиконового герметика.

В таком случае кабину в местах протечек надо разобрать, очистить детали от загрязнения и остатков старого слоя герметика. После этого - нанести новый слой силиконового герметика, собрать кабину и хорошо затереть швы.

Сборку многофункциональной кабины сложной конструкции лучше доверить профессионалу, а провести монтаж простого бокса или уголка можно самостоятельно, главное - не спешить и четко следовать инструкции.
