График температуры отопления относительно наружной. Батареи в квартирах: принятые температурные нормы

1.
2.
3.
4.
5.

Какой должна быть температура теплоносителя в системе отопления, чтобы в доме жилось комфортно? Этот момент интересует многих потребителей. При выборе температурного режима, учитывается несколько факторов:

• необходимость достижения нужной степени обогрева помещений;
• обеспечение надежной, стабильной, экономичной и продолжительной работы отопительного оборудования;
• эффективная передача тепловой энергии по трубопроводам.

Температура теплоносителя в отопительной сети

Но следует учитывать, что в зависимости от температуры воздуха снаружи здания строение через ограждающие конструкции может терять разную величину тепла. Поэтому температура теплоносителя в системе отопления, исходя из внешних факторов, варьируется пределе от 30 до 90 градусов. При нагреве воды свыше в отопительной конструкции начинается разложение лакокрасочных покрытий, что запрещено санитарными нормами.

Оптимальная температура для котельной

Помимо этого, минимальный нагрев воды или другого теплоносителя в котле нельзя опускать ниже точки росы (обычно данный параметр равен 60-70 градусов, но он во многом зависит от технических особенностей модели агрегата и вида топлива). В противном случае при горении теплогенератора появляется конденсат, который в соединении с агрессивными веществами, имеющимися в составе дымовых газов, приводит к повышенному износу прибора.

Согласование температуры воды в котле и системе

1. В первом случае следует пренебречь эффективностью функционирования котла и на выходе из него выдавать теплоноситель такой степени нагрева, которая требуется системе в настоящее время. Так поступают в работе небольших котельных. Но в итоге получается не всегда подавать теплоноситель в соответствии с оптимальным температурным режимом согласно графику (прочитайте: " "). В последнее время все чаще в небольших котельных на выходе монтируют регулятор нагрева воды с учетом показаний, который фиксирует датчик температуры теплоносителя.
2. Во втором случае, нагрев воды для транспортировки по сетям на выходе из котельной делают максимальным. Далее в непосредственной близости от потребителей производится автоматическое регулирование температуры теплоносителя до необходимых значений. Такой способ считается более прогрессивным, его применяют на многих крупных теплосетях, а поскольку регуляторы и датчики стали дешевле, его все чаще используют на небольших объектах теплоснабжения.

Принцип работы регуляторов отопления

Состоит данное устройство, изображенное на фото, из следующих элементов:

• вычислительный и коммутирующий узел;
• рабочий механизм на трубе подачи горячего теплоносителя;
• исполнительный блок, предназначенный для подмеса теплоносителя, поступающего из обратки. В ряде случаев устанавливают трехходовой кран;
• повысительный насос на участке подачи;
• не всегда повысительный насос на отрезке «холодного перепуска»;
• датчик на линии подачи теплоносителя;
• клапаны и запорная арматура;
• датчик на обратке;
• датчик температуры наружного воздуха;
• несколько датчиков температуры помещения.

На выходе из отопительной системы (обратке) температура теплоносителя зависит от объема воды, прошедшей через нее, поскольку нагрузка является относительно постоянной величиной. Прикрывая подачу жидкости, регулятор тем самым увеличивает разность между линией подачи и обраткой до требуемого значения (на данных трубопроводах устанавливают датчики).

Когда наоборот необходимо увеличить поток теплоносителя, тогда в систему теплоснабжения врезают повысительный насос, которым тоже управляет регулятор. С целью понижения температуры водяного входящего потока применяют холодный перепуск», который означает, что часть носителя тепла, уже проциркулировавшего по системе, вновь направляют на вход.

В результате регулятор, перераспределяя потоки теплоносителя в зависимости от данных, зафиксированных датчиком, обеспечивает соблюдение температурного графика отопительной системы.

Нередко такой регулятор комбинируют с регулятором горячего водоснабжения с помощью одного вычислительного узла. Прибор, регулирующий ГВС, проще в управлении и в части исполнительных механизмов. При помощи датчика на линии горячего водоснабжения выполняется регулировка прохода воды через бойлер и в итоге она стабильно имеет стандартные 50 градусов (прочитайте: " ").

Преимущества применения регулятора в теплоснабжении

• он позволяет четко выдерживать температурный график, в основе которого лежит расчет температуры теплоносителя (прочитайте: " ");
• не допускается повышенный нагрев воды в системе и тем самым обеспечивается экономное расходование топлива и тепловой энергии;
• производство тепла и его транспортировка происходят в котельных при самых эффективных параметрах, а необходимые для обогрева характеристики теплоносителя и ГВС создает регулятор в ближайшем к потребителю тепловом узле или пункте (прочитайте: " ");
• для всех абонентов теплосети обеспечиваются одинаковые условия вне зависимости от расстояния до источника теплообеспечения.

Эффективность работы системы отопления зависит от многих факторов. К ним относятся номинальная мощность, степень теплоотдачи радиаторов и температурный режим работы. Для последнего показателя важно правильно подобрать степень нагрева теплоносителя. Поэтому нужно определить оптимальную температуру в системе отопления для воды, радиаторов и котла.

От чего зависит температура воды в отоплении

Для правильной работы теплоснабжения необходим график температуры воды в системе отопления. Согласно ему определяется оптимальная степень нагрева теплоносителя в зависимости от влияния тех или иных внешних факторов. По нему можно определить, какая температура воды в батареях отопления должна быть в определенный промежуток времени работы системы.

Общим заблуждением считается, что чем выше степень нагрева теплоносителя, тем лучше. Однако при этом увеличивается расход топлива, возрастают текущие затраты.

Нередко низкая температура батарей отопления не является нарушением норм обогрева помещения. Просто была спроектирована низкотемпературная система теплоснабжения. Именно поэтому точному вычислению нагрева воды следует уделить особое внимание.

Оптимальная температура воды в трубах отопления во многом зависит от внешних факторов. Для ее определения нужно учитывать следующие параметры:

• Тепловые потери дома . Они являются определяющими для расчета любого типа теплоснабжения. Их вычисление будет первым этапом проектирования теплоснабжения;
• Характеристики котла . Если работа этого компонента не будет отвечать расчетным требованиям – температура воды в системе отопления частного дома не поднимется до нужного уровня;
• Материал изготовления труб и радиаторов . В первом случае необходимо использовать трубы с минимальным показателем теплопроводности. Это позволит сократить тепловые потери в системе во время транспортировки теплоносителя от теплообменника котла к радиаторам. Для батарей важно обратное – высокая теплопроводность. Поэтому температура воды в радиаторах центрального отопления, изготовленных из чугуна, должна быть немного выше, чем у алюминиевых или биметаллических конструкциях.

Можно ли самостоятельно определить, какая температура должна быть в батареях отопления? Это зависит от характеристик компонентов системы. Для этого следует ознакомиться со свойствами батарей, котла и труб теплоснабжения.

В централизованной системе теплоснабжения температура труб отопления в квартире не является важным показателем. Важно, чтобы соблюдались нормы нагрева воздуха в жилых комнатах.

Нормы отопления в квартирах и домах

Фактически степень нагрева воды в трубах и радиаторах теплоснабжения является субъективным показателем. Намного важнее знать теплоотдачу системы. Она же в свою очередь зависит от того, какая минимальная и максимальная температура воды в системе отопления могут быть достигнуты в процессе эксплуатации.

Для автономного теплоснабжения вполне применимы нормы центрального отопления. Они подробно изложены в постановлении ПРФ №354. Примечательно, что там не указывается минимальная температура воды в системе отопления.

Важно лишь соблюдать степень нагрева воздуха в помещении. Поэтому в принципе температурный режим работы одной системы может быть отличен от другой. Все зависит от влияющих факторов, которые были указаны выше.

Для того чтобы определить, какая температура должна быть в трубах отопления, следует ознакомиться действующими нормами. В их содержании есть разделение на жилые и нежилые помещения, а также зависимость степени нагрева воздуха от времени суток:

• В комнатах в дневное время . В этом случае норма температуры отопления в квартире должна оставлять +18°С для помещений в средине дома и +20°С в угловых;
• В жилых комнатах ночью . Допускается некоторое снижение. Но при этом температура радиаторов отопления в квартире должна обеспечивать соответственно +15°С и +17°С.

За соблюдением этих нормативов отвечает управляющая компания. В случае их нарушения можно запросить перерасчет оплаты за услуги отопления. Для автономного теплоснабжения делается таблица температур для отопления, куда вносят значения нагрева теплоносителя и степень нагрузки на систему. При этом ответственность за нарушение этого графика никто не несет. Это отразится на комфорте пребывания в частном доме.

Для централизованного отопления обязательным является поддержание требуемого уровня нагрева воздуха на лестничных площадках и нежилых помещений. Температура воды в батареях отопления должна быть такой, чтобы воздух нагревался до минимального значения +12°С.

Расчет температурного режима работы отопления

Во время расчета теплоснабжения необходимо учитывать свойства всех компонентов. В особенности это касается радиаторов. Какая оптимальная температура должна быть в батареях отопления – +70°С или +95°С? Все зависит от теплового расчета, который выполняется еще на этапе проектирования.

Сначала необходимо определить тепловые потери в здании. На основе полученных данных выбирается котел с соответствующей мощностью. Затем наступает самый сложный этап проектирования – определение параметров батарей теплоснабжения.

Они должны обладать определенным уровнем теплоотдачи, которая повлияет на график температуры воды в системе отопления. Производители указывают это параметр, но только для определенного режима работы системы.

Если для поддержания комфортного уровня нагрева воздуха в комнате потребуется затратить 2 кВт тепловой энергии – значит радиаторы должны обладать не меньшим показателем теплоотдачи.

Для определения этого необходимо знать следующие величины:

• Допустимо максимальную температуру воды в системе отопления – t1 . Она зависит от мощности котла, температурным пределом воздействия на трубы (в особенности полимерные);
• Оптимальная температура, которая должна быть в обратных трубах отопления – t Это определяется типом разводки магистралей (однотрубная или двухтрубная) и общей протяженностью системы;
• Необходимая степень нагрева воздуха в помещении – t.

Тнап=(t1-t2)*((t1-t2)/2-t3)

Q=k*F*Тнап

Где k – коэффициент теплопередачи прибора отопления. Это параметр должен быть указан в паспорте; F – площадь радиатора; Тнап – тепловой напор.

Варьируя различные показатели максимальной и минимальной температуры воды в системе отопления можно определить оптимальный режим работы системы. Важно правильно изначально рассчитать требуемую мощность отопительного прибора. Чаще всего показатель низкой температуры в батареях отопления связан с ошибками проектирования отопления. Специалисты рекомендуют к полученной величине мощности радиатора прибавить небольшой запас – порядка 5%. Это понадобится в случае критического снижения температуры на улице в зимний период.

Большинство производителей указывают теплоотдачу радиаторов согласно принятым стандартам EN 442 для режима 75/65/20. Это соответствует норме температуры отопления в квартире.

Температура воды в котле и трубах отопления

После выполнения вышеописанного расчета необходимо адаптировать таблицу температур отопления для котла и труб. Во время работы теплоснабжения не должны возникать аварийные ситуации, частой причиной которой является нарушение температурного графика.

Нормальный показатель температуры воды в батареях центрального отопления может составлять до +90°С. За этим строго следят на этапе подготовки теплоносителя, его транспортировки и распределению по жилым квартирам.

Намного сложнее ситуация с автономным теплоснабжением. В этом случае контроль полностью зависит от собственника дома. Важно следить, чтобы не наблюдалось превышение температуры воды в трубах отопления, выходящее за рамки составленного графика. Это может повлиять на безопасность работы системы.

Если показатель температуры воды в системе отопления частного дома превысит норму, могут произойти следующие ситуации:

• Повреждения трубопроводов . В особенности это касается полимерных магистралей, у которых максимальный нагрев может составлять +85°С. Именно поэтому нормальное значение температуры труб отопления в квартире обычно равен +70°С. В противном случае может произойти деформация магистрали и возникнет порыв;
• Превышение нагрева воздуха . Если температура радиаторов теплоснабжения в квартире провоцирует повышение степени нагрева воздуха свыше +27°с – это выходит за пределы нормы;
• Уменьшение срока эксплуатации компонентов отопления . Это относится как к радиаторам, так и к трубам. Со временем максимальная температура воды в системе теплоснабжения приведет к поломке.

Также нарушение графика температуры воды в системе автономного отопления провоцирует формирование воздушных пробок. Это происходит за счет перехода теплоносителя из жидкого состояния в газообразное. Дополнительно это влияет на образование коррозии на поверхности металлических компонентов системы. Именно поэтому необходимо точно рассчитать, какая температура должна быть в батареях теплоснабжения, учитывая их материал изготовления.

Чаще всего нарушение теплового режима работы наблюдается у твердотопливных котлов. Это связано с проблемой регулировки их мощности. При достижении критического уровня температуры в трубах отопления сложно быстро уменьшить мощность котла.

Влияние температуры на свойства теплоносителя

Кроме вышеописанных факторов температура воды в трубах теплоснабжения влияет на ее свойства. На этом основан принцип работы гравитационных систем отопления. При увеличении уровня нагрева воды происходит ее расширение и возникает циркуляция.

Однако в случае использования антифризов превышение нормы температура в батареях отопления может привести к другим результатам. Поэтому для теплоснабжения с теплоносителем, отличным от воды, следует сначала узнать допустимые показатели его нагрева. Это не касается температуры радиаторов централизованного теплоснабжения в квартире, так как в подобных системах не применяются жидкости на основе антифризов.

Антифриз используется в том случае, если будет вероятность влияния низкой температуры на батареи отопления. В отличие от воды он не начинает переходить из жидкого состояния в кристаллообразное при достижении 0°С. Однако если работа теплоснабжения входит за нормы таблицы температур для отопления в большую сторону – могут происходить следующие явления:

• Пенообразование . Это влечет за собой увеличение объема теплоносителя и как следствие – возрастание давления. Обратный процесс при остывании антифриза наблюдаться не будет;
• Формирование известкового налета . В состав антифриза входит некоторое количество минеральных компонентов. При нарушении нормы температуры отопления в квартире в большую сторону начинается их выпадение в осадок. Со временем это приведет к засору труб и радиаторов;
• Повышение показателя густоты. Могут наблюдаться сбои в работе циркуляционного насоса, если его номинальная мощность не была рассчитана на возникновение таких ситуаций.

Поэтому намного проще следить за температурой воды в системе теплоснабжения частного дома, чем контролировать степень нагрева антифриза. Кроме этого составы на основе этиленгликоля при испарении выделяю вредный для человека газ. В настоящее время их практически не применяют в качестве теплоносителя в автономных системах теплоснабжения.

Перед заливкой в отопление антифриза следует заменить все резиновые прокладки на паранитовые. Это связано с повышенным показателем проницаемости этого типа теплоносителя.

Способы нормализации температурного режима отопления

Минимальное значение температуры воды в системе отопления не является главной угрозой для ее работы. Это, безусловно, сказывается на микроклимате в жилых помещениях, но никоим образом не влияет на функционирование теплоснабжения. В случае превышения нормы нагрева воды могут возникнуть аварийные ситуации.

При составлении схемы отопления необходимо предусмотреть ряд мер, направленных на исключение критического повышения температуры воды. В первую очередь это приведет к росту давления и увеличению нагрузки на внутреннюю поверхность труб и радиаторов.

Если это явление разовое и недолгое – компоненты теплоснабжения могут не пострадать. Однако такие ситуации возникают при постоянном воздействии определенных факторов. Чаще всего это неправильная работа твердотопливного котла.

• Установка группы безопасности . В ее состав входят воздухоотводчик, спускной клапан и манометр. Если температура воды достигнет критического уровня – эти компоненты удалят избыток теплоносителя, тем самым обеспечив нормальную циркуляцию жидкости для ее естественного остывания;
• Смесительный узел . Он соединяет обратную и подающую трубу. Дополнительно устанавливается двухходовой клапан с сервоприводом. Последний подключается к датчику температуры. Если значение степени нагрева превысит норму – откроется клапан и произойдет смешение потоков горячей и остывший воды;
• Электронный блок управления отопление . Он фиксирует температуру воды на различных участках системы. В случае нарушения теплового режима он подаст соответствующую команду процессору котла для уменьшения мощности.

Эти меры помогут предотвратить некорректную работу отопления еще на начальном этапе возникновения проблемы. Сложнее всего регулировать уровень температуры воды в системах с твердотопливным котлом. Поэтому для них особое внимание следует уделить выбору параметров группы безопасности и смесительного узла.

Влияние температуры воды на ее циркуляцию в отоплении подробно описано в видеоматериале:

Каждая управляющая компания стремиться к достижению экономичных затрат на обогрев многоквартирного дома. К тому же пытаются прийти жильцы частных домов. Этого можно достичь, если составить температурный график, в котором будет отражена зависимость выдаваемого носителями тепла от погодных условий на улице. Правильное использование этих данных позволяют оптимально распределять горячую воду и отопление потребителям.

Что такое температурный график

В теплоносителе не должна поддерживаться один и тот же режим работы, ведь за пределами квартиры температура меняется. Именно ею нужно руководствоваться и в зависимости от нее менять температуру воды в объектах отопления. Зависимость температуры теплоносителя от наружной температуры воздуха составляется специалистами-технологами. Для его составления учитываются значения, имеющиеся у теплоносителя и у температуры воздуха снаружи.

Во время проектирования любого здания должны учитываться размер поставленного в нем обеспечивающего тепло оборудования, размеры самого здания и сечения, имеющиеся у труб. В высотном здании жильцы не могут самостоятельно увеличить или уменьшить температуру, так как она подается из котельной. Наладка режима работы выполняется всегда с учетом температурного графика теплоносителя. Учитывается и сама температурная схема - если обратная труба дает воду с температурой выше 70°C, то расход теплоносителя будет избыточным, если же значительно ниже - имеет место дефицит.

Важно! Температурный график составляется таким образом, чтобы при любой температуре воздуха на улице в квартирах поддерживался стабильный оптимальный уровень отопления на уровне 22 °C. Благодаря ему даже самые суровые морозы становятся не страшны, потому что системы отопления окажутся к ним готовы. Если на улице -15 °C, то достаточно отследить значение показателя, чтобы узнать, какой будет температура воды в системе отопления в этот момент. Чем уличная погода будет суровее, тем горячее должна оказаться вода внутри системы.

Но уровень отопления, поддерживающийся внутри помещений, зависит не только от теплоносителя:

• Температура на улице;
• Наличие и сила ветра - сильные его порывы значительно отражаются на теплопотерях;
• Теплоизоляция - качественно обработанные конструктивные части здания помогают сохранить тепло в здании. Это выполняется не только во время строительства дома, но и отдельно по желанию собственников.

Таблица температуры теплоносителя от температуры наружного воздуха

Для того, чтобы рассчитать оптимальный температурный режим, нужно учесть и характеристики, имеющиеся у отопительных приборов - батарей и радиаторов. Важнее всего необходимо посчитать их удельную мощность, она будет выражаться в Вт/см 2 . Это будет сказываться самым прямым образом на отдаче тепла от нагретой воды к нагреваемому воздуху в помещении. Важно учесть их поверхностную мощность и коэффициент сопротивления, имеющийся у оконных проемов и наружных стен.

После того, как будут учтены все значения, нужно рассчитать разницу между температурой в двух трубах - на вводе в дом и на выходе из него. Чем выше будет значение в трубе входа, тем выше - в обратной. Соответственно, отопление внутри помещения будет расти под этими значениями.

Грамотное использование теплоносителя подразумевает попытки жителей дома уменьшить разницу температур между трубой входа и выхода. Это может быть строительная работа по утеплению стены снаружи или теплоизоляция внешних теплоснабжающих труб, утепление перекрытий над холодным гаражом или подвалом, утепление внутренней части дома или несколько выполняемых одновременно работ.

Отопление в радиаторе также должна соответствовать нормам. В центральных отопительных системах обычно варьируется от 70 С до 90 С в зависимости от температуры воздуха на улице. Важно учитывать, что в угловых комнатах не может быть менее 20 С, хотя в иных комнатах квартиры допускается снижение до 18 С. Если на улице температура снижается до -30 С, то в комнатах отопление должно подняться на 2 С. В остальных комнатах тоже должна вырасти температура при условии, что в комнатах разного назначения она может быть разной. Если в помещении находится ребенок, то она может колебаться от 18 С до 23 С. В кладовых и коридорах отопление может варьироваться от 12 С до 18 С.

Важно отметить! Учитывается среднесуточная температура - если ночью держится температура примерно -15 С, а днем - -5 С, то считаться будет по значению -10 С. Если в ночное время держалось около -5 С, а в дневное время она поднялась до +5 С, то отопление учитывается по значению 0 С.

График подачи горячей воды в квартиру

Для того, чтобы доставить потребителю оптимальное ГВС, ТЭЦ должны отправлять ее максимально горячей. Теплотрассы всегда настолько длинные, что их протяженность можно измерять в километрах, а протяженность по квартирам измеряется и вовсе в тысячах квадратных метров. Какой бы ни была теплоизоляция труб, тепло теряется по пути к пользователю. Поэтому необходимо нагреть воду максимально.


Однако, вода не может быть нагрета больше, чем до точки кипения. Поэтому был найден выход - увеличить давление.

Важно знать! При его повышении смещается в сторону увеличения температура кипения воды. Как следствие - до потребителя она доходит действительно горячей. При увеличении давления не страдают стояки, смесители и краны, а все квартиры до 16 этажа можно обеспечить ГВС без дополнительных насосов. В теплотрассе обычно вода содержит 7-8 атмосфер, верхняя граница обычно имеет 150 с запасом.

Выглядит это так:

Подача горячей воды в зимнее время года должна быть непрерывной. Исключения из этого правила составляют аварии на теплоснабжения. Отключить горячее водоснабжение могут только в летний период для профилактических работ. Такие работы проводятся как в системах теплоснабжения закрытого типа, так и в системах открытого типа.

Основой экономного подхода к расходу энергоносителя в системе отопления любого типа является температурный график. Его параметры указывают оптимальное значение нагрева воды, оптимизируя тем самым затраты. Для того чтобы на практике применить эти данные необходимо подробнее узнать принципы его построения.

Терминология

Температурный график – оптимальное значение нагрева теплоносителя для создания комфортной температуры в помещении. Он состоит из нескольких параметров, каждый из которых прямым образом влияет на качество работы всей системы отопления.

1. Температура во входном и выходном патрубках котла отопления.
2. Разница между этими показателями нагрева теплоносителя.
3. Температура в помещении и на улице.

Последние характеристики являются определяющими для регулирования первых двух. Теоретически необходимость в увеличении нагрева воды в трубах наступает при уменьшении температуры на улице. Но насколько нужно увеличить , чтобы нагрев воздуха в помещении был оптимален? Для этого составляют график зависимости параметров системы отопления.

При его расчете учитываются параметры отопительной системы и жилого здания. Для централизованного отопления приняты следующие температурные параметры системы:

• 150°С/70°С. Перед поступлением к пользователям теплоноситель разбавляется с водой из обратной трубы для нормализации входящей температуры.
• 90°С/70°С. В этом случае нет необходимости устанавливать оборудование для смешивания потоков.

Согласно текущим параметрам системы коммунальные службы должны следить за соблюдением значения нагрева теплоносителя в обратной трубе. Если этот параметр меньше нормального – значит, помещение прогревается не должным образом. Превышение говорит об обратном – температура в квартирах слишком высокая.

Температурный график для частного дома

Практика составления подобного графика для автономного отопления не сильно развита. Это объясняется его принципиальным отличием от централизованного. Регулирование температуры воды в трубах возможно осуществлять в ручном и автоматическом режиме. Если при проектировании и практической реализации была учтена установка датчиков для автоматического регулирования работы котла и термостатов в каждой комнате, то острой необходимости в расчете температурного графика не будет.

Но для подсчета будущих расходов в зависимости от погодных условий он будет незаменим. Для того чтобы составить его согласно текущим правилам, необходимо учитывать следующие условия:

Только после обеспечения этих условий можно переходить к расчетной части. На этом этапе могут возникнуть трудности. Правильный расчет индивидуального температурного графика представляет собой сложную математическую схему, в которой учитываются все возможные показатели.

Однако для облегчения задачи существуют уже готовые таблицы с показателями. Ниже приведены примеры самых часто встречающихся режимов работы отопительного оборудования. В качестве начальных условий были взяты следующие вводные данные:

• Минимальная температура воздуха на улице – 30°С
• Оптимальная температура в помещении +22°С.

На основе этих данных были составлены графики для следующих видов работы отопительных систем.

Стоит помнить, что эти данные не учитывают особенности конструкции системы отопления. Они лишь показывают рекомендованные значения температуры и мощности отопительного оборудования в зависимости от погодных условий.

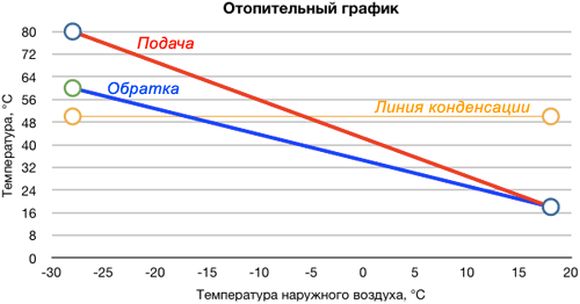

Температурный график представляет собой зависимость степени нагрева воды в системе от температуры холодного наружного воздуха. После необходимых вычислений результат представляют в виде двух чисел. Первое означает температуру воды на входе в систему теплоснабжения, а вторая на выходе.

Например, запись 90-70ᵒС означает, что при заданных климатических условиях для отопления определенного здания понадобится, чтобы на входе в трубы теплоноситель имел температуру 90ᵒС, а на выходе 70ᵒС.

Все значения представляются для температуры воздуха снаружи по наиболее холодной пятидневке. Данная расчетная температура принимается по СП «Тепловая защита зданий». Внутренняя температура для жилых помещений по нормам принимается 20ᵒС. График обеспечит правильную подачу теплоносителя в трубы отопления. Это позволит избежать переохлаждения помещений и нерационального расхода ресурсов.

Необходимость выполнения построений и расчетов

Температурный график необходимо разрабатывать для каждого населенного пункта. Он позволяет обеспечиться наиболее грамотную работу системы отопления, а именно:

1. Привести в соответствие тепловые потери во время подачи горячей воды в дома со среднесуточной температурой наружного воздуха.
2. Предотвратить недостаточный нагрев помещений.
3. Обязать тепловые станции поставлять потребителям услуги, соответствующие технологическим условиям.

Такие вычисления необходимы, как для крупных отопительных станций, так и для котельных в небольших населенных пунктах. В этом случае результат расчетов и построений будет называться график котельной.

Способы регулирования температуры в системе отопления

По завершении расчетов необходимо добиться вычисленной степени нагрева теплоносителя. Достигнуть ее можно несколькими способами:

• количественным;
• качественным;
• временным.

В первом случае изменяют расход воды, поступающей в отопительную сеть, во втором регулируют степень нагрева теплоносителя. Временный вариант предполагает дискретную подачу горячей жидкости в тепловую сеть.

Для центральной системы теплоснабжения наиболее характерен качественный, способ при этом объем воды, поступающий в отопительный контур, остается неизменным.

Виды графиков

В зависимости от назначения тепловой сети способы выполнения отличаются. Первый вариант - нормальный график отопления. Он представляет собой построения для сетей, работающих только на отопление помещений и регулируемых централизованно.

Повышенный график рассчитывается для тепловых сетей, обеспечивающих отопление и снабжение горячей водой. Он строится для закрытых систем и показывает суммарную нагрузку на систему подачи горячей воды.

Скорректированный график также предназначен для сетей, работающих и на отопление, и на нагрев. Здесь учитываются тепловые потери при прохождении теплоносителя по трубам до потребителя.

Составление температурного графика

Построенная прямая линия зависит от следующих значений:

• нормируемая температура воздуха в помещении;
• температура наружного воздуха;
• степень нагрева теплоносителя при поступлении в систему отопления;
• степень нагрева теплоносителя на выходе из сетей здания;
• степень теплоотдачи отопительных приборов;
• теплопроводность наружных стен и общие тепловые потери здания.

Чтобы выполнить грамотный расчет, необходимо вычислить разницу между температурами воды в прямой и обратной трубе Δt. Чем выше значение в прямой трубе, тем лучше теплоотдача системы отопления и выше температура внутри помещений.

Чтобы рационально и экономно расходовать теплоноситель, необходимо добиться минимально возможного значения Δt. Это можно обеспечить, например, проведением работ по дополнительному утеплению наружных конструкций дома (стен, покрытий, перекрытий над холодным подвалом или техническим подпольем).

Расчет режима отопления

В первую очередь необходимо получить все исходные данные. Нормативные значения температур наружного и внутреннего воздуха принимаются по СП «Тепловая защита зданий». Для нахождения мощности отопительных приборов и тепловых потерь потребуется воспользоваться следующими формулами.

Тепловые потери здания

Исходными данными в этом случае станут:

• толщина наружных стен;
• теплопроводность материала, из которого изготовлены ограждающие конструкции (в большинстве случаев указывается производителем, обозначается буквой λ);
• площадь поверхности наружной стены;
• климатический район строительства.

В первую очередь находят фактическое сопротивление стены теплопередаче. В упрощенном варианте можно его найти как частное толщины стены и ее теплопроводности. Если наружная конструкция состоит из нескольких слоев, по отдельности находят сопротивление каждого из них и складывают полученные значения.

Тепловые потери стен рассчитываются по формуле:

Q = F*(1/R 0)*(t внутр. воздуха -t наружн. воздуха)

Здесь Q – это тепловые потери в килокалориях, а F – площадь поверхности наружных стен. Для более точного значения необходимо учесть площадь остекления и его коэффициент теплопередачи.

Расчет поверхностной мощности батарей

Удельная (поверхностная) мощность вычисляется как частное максимальной мощности прибора в Вт и площади поверхности теплоотдачи. Формула выглядит следующим образом:

Р уд = Р max /F акт

Расчет температуры теплоносителя

На основе полученных значений подбирается температурный режим отопления и строится прямая теплоотдачи. По одной оси наносятся значения степени нагрева подаваемой в систему отопления воды, а по другой температура наружного воздуха. Все величины принимаются в градусах Цельсия. Результаты расчета сводятся в таблицу, в которой указаны узловые точки трубопровода.

Проводить вычисления по методике достаточно сложно. Для выполнения грамотного расчета лучше всего воспользоваться специальными программами.

Для каждого здания такой расчет выполняется в индивидуальном порядке управляющей компанией. Для примерного определения воды на входе в систему можно воспользоваться существующими таблицами.

1. Для крупных поставщиков тепловой энергии используют параметры теплоносителя 150-70ᵒС, 130-70ᵒС, 115-70ᵒС.
2. Для небольших систем на несколько многоквартирных домов применяются параметры 90-70ᵒС (до 10 этажей), 105-70ᵒС (свыше 10 этажей). Может также быть принят график 80-60ᵒС.
3. При обустройстве автономной системы отопления для индивидуального дома достаточно контроля над степенью нагрева с помощью датчиков, график можно не строить.

Выполненные мероприятия позволяют определять параметры теплоносителя в системе в определенный момент времени. Анализируя совпадение параметров с графиком можно проверять эффективность отопительной системы. В таблице температурного графика указывается также степень нагрузки на систему отопления.
