Что такое пайка и в чем суть процесса

Конечным результатом пайки является соединение между собой двух металлических элементов. Сам процесс спаивания обеспечивается независимым металлом с гораздо более низкой температурой плавления. Именно этот металл выполняет функцию припоя.

Каждый способ пайки основывается на принципе прогрева металлических элементов в точке соединения. Температура прогрева должна превышать температуру, при которой плавится металл, используемый для припоя. В подобном режиме металл припоя, будучи расплавленным, свободно затекает в промежутки и щели между деталями, проникая частично даже в саму металлическую структуру. После застывания в данном месте происходит образование механической связи и электрического контакта.

Существует два основных условия, без соблюдения которых решение задачи, как правильно паять будет просто невозможно:

• В точке спаивания элементы должны быть максимально чистыми. Соединение с поверхностью осуществляется на молекулярном уровне, и даже небольшая грязь или пленка окисла значительно снизит надежность контакта. Вполне возможно, что детали вообще не соединятся.
• Соблюдение температурного режима, о котором говорилось ранее. В случае недостаточной разницы температур, кристаллическая решетка припоя не сможет нормально сформироваться из-за термической усадки во время застывания.

Медь и ее сплавы хорошо соединяются традиционными припоями. Они годятся для стали, алюминия и других металлов. Единственным серьезным ограничением считается пайка крупных металлических деталей из-за невозможности их прогрева до нужных температур.

Чаще всего припой состоит из оловянно-свинцового сплава, в котором может содержаться различное количество олова. Процент содержания отображается в маркировке, например, ПОС-40 или ПОС-60. От этого показателя зависит и температура плавления, составляющая для первого припоя - 235 градусов, а для второго - 183 градуса. Еще ниже температура плавления припоя ПОСВ-33, состоящего из олова, свинца и висмута. Для соединения алюминиевых деталей требуются специальные припои с высокой температурой плавления.

Другим важным компонентом являются флюсы, с помощью которых металлические поверхности очищаются от окисей в виде пленок. Наибольшее распространение получила канифоль, защищающая нагретый металл от соприкосновения с воздухом.

Выбор флюсов и припоев

Поскольку качество соединений при пайке во многом зависит от правильного выбора флюсов и припоев, эти материалы следует рассмотреть более подробно. В настоящее время существует большое количество этих компонентов, подходящих практически для всех видов пайки.

Основной функцией является протравливание металлических деталей, удаление оксидной пленки и последующая защита поверхности от коррозии. Покрытие флюсом гарантирует ее чистоту, хорошее смачивание и растекание олова.

Флюсы подбираются в соответствии с металлами и сплавами, которые требуется соединить. В состав любого флюса входят металлические соли, щелочи и кислоты, активно реагирующие на повышение температуры. В связи с этим, существует условное деление этих материалов на два типа.

Первый из них является активным, его основой служат соляная, хлорная и другие неорганические кислоты. Их агрессивное воздействие на металл требует быстрой смывки по окончании работы. Это единственный недостаток таких флюсов, зато с их помощью можно соединять практически любые металлы. Они выпускаются в жидком виде и считаются более удобными для нанесения. В них добавляются спирт или глицерин, которые полностью испаряются при нагревании.

Второй тип флюсов состоит из канифоли и применяется для соединения цветных металлов. Для стальных деталей они считаются менее эффективными. По окончании работы канифоль необходимо смыть, поскольку со временем она вызывает коррозию и становиться проводников электротока при длительном нахождении во влажной среде.

Припой для работы подбирается легче. В основном используются соединения из свинца и олова с маркировкой ПОС. Процент содержания олова обозначается цифрами, идущими после букв. Большее содержание олова в припое обеспечивает более высокую механическую прочность и электропроводность соединений. Одновременно снижается и температура плавления припоя с высокой долей олова. Добавление свинца нормализует застывание и не дает олову растекаться.

Некоторые современные припои выпускаются без свинца (БП), вместо которого добавляется цинк или индий. Они отличаются более высокой температурой плавления, но соединения получаются более прочными и устойчивыми к коррозии. И, наоборот, существуют припои из легких сплавов, способные растекаться, начиная от 90-110 градусов. С их помощью выполняется соединение компонентов, обладающих повышенной чувствительностью к перегреву.

Выбор паяльника

Существует несколько типов паяльников, используемых в домашних условиях. Они рассчитаны на разное напряжение и могут работать от 12, 220 и 380 вольт.

Мощность того или иного паяльника выбирается исходя из выполняемых работ:

• Пайка электронных деталей и компонентов - 40-60 Вт.
• Детали, толщиной до 1 мм - 80-100 Вт.
• Элементам, толщиной 2 мм требуется мощность 100 Вт и более.

Как правило, у домашних мастеров имеется два паяльника - малой и средней мощности, способные решать практически все задачи. Обучение можно проходить на любом из них. Толстостенные детали рекомендуется паять на профессиональном оборудовании.

Подготовка к пайке

При самом первом подключении паяльника к сети, он будет обязательно дымить. В этот момент происходит выгорание заводской смазки. После того как выделение дыма прекратится, паяльник надо выключить и дать ему остыть. Затем перед тем как паять, нужно выполнить заточку жала.

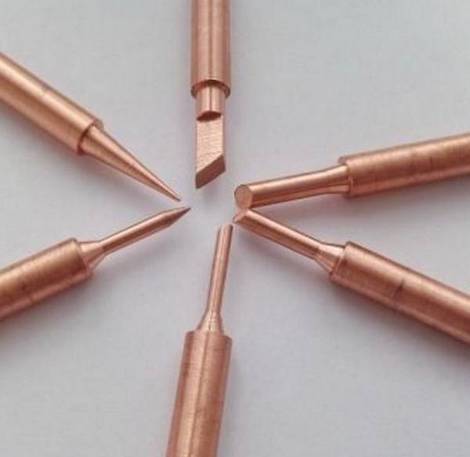

Жало паяльника изготовлено в виде стержня цилиндрической формы. Материалом служит медный сплав. Фиксация осуществляется прижимным винтом. В большинстве случаев жало идет без заточки, и поэтому его следует подготовить. Изменить форму можно с помощью молотка, напильника или наждачной бумаги.

ля каждого типа работ необходима своя конфигурация кончика:

• Форма плоская или в виде лопатки придается путем сплющивания. Плоская угловая заточка может потребоваться для соединения массивных деталей.
• Заточка в форме острого конуса или пирамидки требуется для того чтобы припаять мелкие детали.
• Менее острый конус нужен для спаивания толстых проводников и больших деталей.

При отсутствии защитного покрытия жало инструмента необходимо подвергнуть лужению. На поверхность рабочей части наносится тонкий слой олова. Эта процедура выполняется во время первого включения, когда уже нет выделения дыма. После того как инструмент готов - учимся паять.

Способы пайки деталей и компонентов

Пайка проводов считается самой легкой процедурой. В растворенный флюс окунаются концы каждого провода, после чего по ним необходимо пройтись паяльником, жало которого также хорошо смочено флюсом.

Во время самого лужения весь лишний припой рекомендуется стряхивать. В процессе соединения постепенно формируется скрутка. Она прогревается, а все свободное место заполняется оловом.

В другом случае концы вымачиваются во флюсе, а пайка производится сразу же, без лужения. Данный способ часто применяется в соединениях тонких проводников или много проволочных жил. При хорошем флюсе и мощном паяльнике обеспечивается качественное и надежное соединение.

Работа с электроникой значительно сложнее. Здесь уже требуются определенные знания и практические навыки. Однако, несложные действия по ремонту схемы может выполнить и начинающий мастер:

• Элементы выводов с ножками перед тем как паять, нужно зафиксировать воском или пластилином в своих отверстиях. На другой стороне платы паяльник нужно плотно прижать к выводу для его прогрева. Далее в это место вставляется тонкий припой в виде проволочки с флюсом. Олова требуется совсем немного, главное, чтобы оно со всех сторон равномерно затекало в лунку.
• Если отверстие слишком большое и ножки в нем болтаются, это место нужно смочить небольшим количеством флюса. Далее олово подносится к ножке и стекает по ней, после чего лунка равномерно заполняется.

Учитесь паять - Азы пайки для чайников.

Для начала разберемся с процессом пайки. Пайка это процесс образования механического и электрического контакта между металлическими поверхностями, способного выдерживать значительные механические нагрузки. Пайка образуется при высоких температурах (от 180 до 250°С) спаиваемых поверхностей и расплавленного олова. Для качественной пайки недостаточно нагреть одну поверхность с оловом и прислонить к ней другую: обязательное условие образования надежного контакта - равные температуры спаиваемых поверхностей. Естественно что добиться этого можно только при помощи верно подобранного инструмента.

Важное замечание: низкая температура жала а приведет к размягчению припоя но не к его расплавлению. Результат - холодная пайка (узнать можно по зернистой структуре контакта). Перегретое жало - чрезмерное выпаривание припоя. И тот, и другой дефект приводит к рассыпанию / расслоению контакта через некоторое время эксплуатации.

Не нужно забывать и о предельных температурах электронных компонентов: пайка при температуре ~ 250°С не должна проходить более 10 сек. Это уже закон проверенный временем: интегральные компоненты можно запросто пережечь.

Подводя итог выше сказанному определим требования для паяльного оборудования радиолюбителя:
1. Желательно приобретать не просто , а паяльную станцию. Скажете дороже? Да, но не на много. Цены на хорошие паяльные станции начинаются от 800 руб. Дороже чем на радиорынке? Но зато какие преимущества: регулируемый диапазон нагрева (вероятность пережечь компоненты спадает на нет); поддержание постоянной температуры жала (жало не перегорает - снижаются затраты на расходники); важная особенность всех паяльных станций - наличие подставки под (вещь необходимая) и ванны для очистной губки - не захотите покупать станцию будете искать эти вещи отдельно.
2. Мощность а вещь во многом определяющая качество пайки. При пайке печатных плат вполне достаточно а с мощностью 25-40 Вт. Лично я уже 10 лет пользуюсь станциями с мощностью 40 Вт и не знаю проблем. Конечно при пайке проводов сечением в 10 мм: вам и 100 Вт будет мало - но здесь речь идет о пайке плат.
3. Напряжение питания - на территории России стандартом является напряжение 220 ±10% В, 50 Гц. Хотите паять подключаясь к сети электропитания - покупайте / станцию с таким питанием. Для пайки в автомобиле или в местах где сложно найти розетку можно найти с питанием 12/18/24 В или газовые и.
4. Важный параметр при пайке плат - форма жала. Сейчас для ов / станций предлагается широкий ассортимент жал - лопатка, конус, игла и т.д. Какое выбирать дело ваше: каждому удобно паять тем чем он привык. Я пользуюсь лопатками разных размеров.
5. Немаловажный параметр - стойкость жала. Вы можете найти термостойкие жала которым не страшен длительный перегрев. Удобно, но дорого.
6. Нельзя не упомянуть о антистатических паяльных станций. Если вы готовы выложить более 100$ за паяльную станцию - вы получите антистатическую защиту (полезно при пайке полевых элементов и других капризных бяк). Нет таких денег - не расстраивайтесь - можно самостоятельно доработать станцию / : заземление жала в большинстве случаев помогает. Это конечно не та антистатика, которая есть в навороченных станциях, но помогает не хуже.

Ну как, обзавелись паяльным оборудованием? Следующий шаг - расходные материалы. Вам понадобится флюс - для удаления окислов с контактных площадок плат и выводов компонентов и .

Выбор флюса - отдельный вопрос. Ваш дедушка паял с канифолью - снисходительно улыбнитесь - раньше другого не было. Чем плоха канифоль - канифоль, спиртовой канифольный флюс относятся к категории активных флюсов. Главный недостаток - при высоких температурах удаляется не только оксид металла - удаляется и сам металл. Посмотрите на жало дедушкиного а - все в рытвинах, черное и с зазубринами. Это действие канифоли. Другой главный недостаток - очистка платы после пайки с канифолью большая проблема. Смыть остатки можно только спиртом или растворителями (да и то, порой проще отковырять чем-то острым). Остатки флюса на плате не только некрасиво с эстетической точки зрения, но и вредно. На платах с малыми зазорами между проводников возможен рост дендритов (проще говоря, замыканий) вызванных гальваническими процессами на загрязненной поверхности.

Каков же выход - на современном рынке материалов можно найти широкую гамму флюсов, которые смываются обычной водой, не разрушают жало а и обеспечивают высокое качество пайки. Продаются такие флюсы, как правило, в шприцах, что очень удобно для использования.

Выбор припоя. Дедушка порекомендовал вам оловянный прут сечением 10 мм? Еще раз улыбнитесь. Сейчас для пайки пользуются ной проволокой сечением от 1 до 5 мм. Наиболее распространены 1,5-2 мм многоканальные припои. Многоканальность означает, что внутри оловянной проволоки расположены несколько каналов флюса, который обеспечивает образование ровной блестящей и надежной пайки. Продается такой в мотках - на радиорынках, в колбах - в которых он находится свернутым в спираль, и в бобинах (в них количество припоя такое, что его хватит не на один год).

Активатор жала. Активатор жала или TipCleaner продается в очень маленьких баночках. Он необходим для увеличения срока службы жала а. Перед каждой пайкой и после неё (имеется в виду в начале и в конце работы) опустите жало в эту баночку. На нем образуется защитное покрытие, препятствующее образованию нагара.

Ну что, готовы к пайке? Последнее что вам нужно - ручной инструмент: нож, кусачки, пассатижи. Если в процессе работы понадобится что еще - поймете сами.

Перед тем как паять плату необходимо подготовить рабочее место: позаботьтесь о емкости с низкими бортами и достаточно большой площадью для мусора - откусанных выводов и снятой оплетке. Очень хорошо подходит пластиковая одноразовая тарелка (не стоит касаться её жалом разогретого а:). Позаботьтесь и об освещении - свет должен падать на плату так чтобы рука с ам не закрывала его.

Многие поломки можно устранить самостоятельно, для этого достаточно вооружиться паяльником. Обладая минимальными навыками, можно припаять оторвавшиеся проводки и детали и таким образом восстановить работоспособность прибора. Нередко возникает вопрос,как научитьсяпаять? На самом деле это не так уж и трудно, главное — набить руку. Имея немного опыта, можно проводить домашний ремонт практически любого устройства, где суть поломки в оторванных и отсоединенных деталях.

Что нужно для того, чтобы научиться паять?

Чтобы припаять что-либо, изначально необходимо подготовить рабочее место. На нем должна быть расположена непосредственно деталь, а также то место, куда вы будете класть инструмент. Учитывайте тот факт, что паяльник накаляется до высоких температур, поэтому его нельзя ставить на пластик или другие воспламеняющиеся предметы. Оптимальным решением будет использовать металлическую или керамическую подставку.

Также стоит заранее позаботиться о тех инструментах, которые могут понадобиться в ходе работы. Это могут быть плоскогубцы для удержания крупных предметов либо пинцет для фиксации мелких деталей.

Дополнительно нужно иметь под рукой влажную губку, с ее помощью удаляются остатки старого припоя на жале.

Если все вышеперечисленное является скорее рекомендациями, чем обязательными пунктами, то для паяния всегда необходимы три элемента:

• сам паяльник — инструмент, жало которого разогревается до высоких температур и способно расплавить припой;
• припой — металл либо сплав, который плавится при относительно низких температурах и способен проводить ток (чаще всего это олово);
• флюс — вещество, обладающее обезжиривающими и предотвращающими окисление свойствами.

Принцип проведения пайки крайне прост и неизменен уже долгие годы.

Есть простая схема того, как правильно паять:

1. Очистка деталей от старого припоя. Этот пункт можно опустить при ремонте современных (по большей части китайских) приборов — в них настолько мало припоя, что при поломке место остается практически чистым.

2. Обезжиривание жала и деталей. Для этого применяется либо жидкий флюс, либо канифоль. Это необходимо сделать для этого, чтобы олово прикреплялось к предметам. Вначале детали и сам паяльник обрабатываются флюсом, после чего равномерно покрываются припоем. Этот процесс также называют лужением.

3. Расплавить олово и набрать нужное количество на жало. Этот момент требует определенной сноровки. Большинству новичков не удается взять необходимое количество припоя, от чего детали либо не припаиваются вовсе, либо выполненная работа выглядит не аккуратно.

4. Удерживая спаиваемые детали вместе, перенести на место соединения припой. На этом этапе важно четко держать предметы. Если ваша рука дрогнет, части рассоединятся, и процедуру придется начинать сначала. Важно удерживать детали до тех пор, пока не застынет припой.

Канифоль считается классическим веществом, применяемым при пайке. Весь принцип работы остается прежним, основные отличия заметны только лишь на этапе обезжиривания.

Особенность канифоли в том, что это твердая смола. Чаще всего она находится в небольшой металлической баночке с герметичной крышкой.

Несмотря на многообразие современных жидких припоев, канифоль все еще остается востребованным материалом. Многие радиолюбители уверены, что только с ее помощью можно произвести качественную и быструю пайку.

Особенность того, как правильно паять с канифолью, состоит в том, что необходимо прижимать жало и провода к самой смоле. После этого наноситься припой. Цель действий в том, чтобы добиться равномерного покрытия детали припоем.

При таком выборе флюса стоит учесть один момент. Канифоль совместима не со всеми металлами, поэтому для выполнения сложной пайки стоит подобрать другой флюс, подходящий ко всем деталям.

Как паять провода паяльником? Специфика работы

Техника проведения пайки слегка отличается в зависимости от того, с чем именно производится работа. Работа с различными деталями и схемами имеет свою специфику из-за размеров и особенностей крепления.

Отдельно выделяют процесс пайки проводов. Он немного отличается от процесса присоединения обычных деталей. В данной работе есть определенное неудобство — провода гибки и подвижны, поэтому их необходимо плотно фиксировать при пайке.

Вот как нужно проводить пайку проводов:

1. Зачистите провод. Размер очищенного пространства должен соответствовать месту пайки. Если вы оголите слишком малую часть повода, это будет мешать работать, а если слишком большую — возможно замыкание.

2. Если выбранный провод многожильный, необходимо плотно скрутить его, чтобы все жилы прилегали друг к другу. Если этого не сделать, некоторые из них могут не прикрепиться. В таком случае не только ухудшится качество соединения, но и увеличится риск обрыва.

3. Вначале залуживается паяльник, потом сам провод. При использовании канифоли это удобно делать путем погружения в смолу и подогревания ее жалом. Необходимо добиться равномерного покрытия.

4. Провод присоединяется к месту путем нанесения припоя и фиксации до момента застывания.

Также при помощи паяльника можно соединить провода между собой. Перед непосредственно пайкой провода зачищаются и скручиваются между собой. Только после этого производится лужение и пайка (чаще всего применяется твердая канифоль, однако можно также нанести жидкий припой кистью).

Не имеет особого значения, какие вы будете применять провода: что медные, что алюминиевые легко поддаются пайке.

Есть несколько простых методов того, как научиться качественно производить подобные работы. Классический и самый эффективный вариант — использование проволоки. Из нее нарезается двенадцать одинаковых отрезков, после чего путем спайки формируется куб. Конструкция проверяется на прочность путем сжатия куба в кулаке. Если ни одна грань не распалась, работа выполнена верно. В обратно случае нарезается новый комплект проводов и заново проводится пайка модели.

Особенности того, как паять микросхемы

Специфика микросхемы в маленьком размере деталей, а также большой вероятности их перегревания. Очень важно быстро убрать устройство. При необходимости применяется теплоотвод — в его роли может выступить пинцет или другой металлический объект.

Для такой работы стоит подбирать паяльник с маленьким жалом, так как имеется очень маленькое расстояние между деталями. Методов пайки имеется несколько. Одни мастера предпочитают делать углубления в жале паяльника, другие соединяют при помощи специальной паяльной пасты, а третьи методично припаивают отводы один за другим.

Чтобы понять, как правильно паять ту или иную деталь, необходимо определить, какой температурой необходимо воздействовать. Многое зависит от материала, из которого изготовлена плата. Чаще всего это 200-300 градусов по Цельсию.

То, каким образом паять платы, во многом зависит от их конструкции. Более простые схемы легко соединяются поочередным припоем проводом, а вот сложные современные чипы требуют особой аккуратности — ведь припаивая следующую деталь легко можно устранить предыдущую.

Как паять паяльником с кислотой? Особенности работы

Некоторые мастера уверены, что применение кислоты намного проще и надежней, чем пайка канифолью. Однако применение такого вещества может привести к разъеданию монтажа.

Применение паяльной кислоты играет большую роль, когда есть необходимость снять оксидную пленку с поверхностей, что приводит к более качественному и прочному соединению.

Такой материал подходит для обработки соединения чугунных деталей, а также всевозможных драгоценных и черных металлов.

Основное предписание, как правильно паять таким флюсом — это соблюдение техники безопасности. Выбранная разновидность кислоты должна четко соответствовать тому, какой материал вы будете соединять.

Также стоит позаботиться о сохранности окружающих предметов — капля флюса может разъесть некоторые предметы, так как является агрессивным химическим веществом.

Такой флюс можно сделать своими руками либо приобрести в магазине. Для новичков предпочтительней второй вариант, так как состав не только будет однозначно действенным, но и, безусловно, подходящим к вашим деталям. При этом всегда можно обратиться за помощью к консультанту и уточнить правильность выбора.

Умение паять в современной жизни, насыщенной электроприборами и электроникой, необходимо так же, как умение пользоваться отверткой и вантузом. Методов пайки металлов существует много, но прежде всего нужно знать, как паять паяльником, хотя в бытовых условиях осуществимы и могут понадобиться также другие ее способы. В помощь желающим освоить технологию ручных спаечных работ и предназначена эта статья.

Флюсы

Паяльные флюсы делятся на нейтральные (неактивные, бескислотные), химически с основным металлом не взаимодействующие или взаимодействующие в ничтожной степени, активированные, химически действующие на основной металл при нагреве, и активные (кислотные), действующие на него и холодными. В отношении флюсов наш век принес больше всего нововведений; большей частью все же хороших, но начнем с неприятных.

Первое – технически чистого ацетона для промывки паек в широкой продаже больше нет вследствие того, что он используется в подпольном производстве наркотиков и сам обладает наркотическим действием. Заменители технического ацетона – растворители 646 и 647.

Второе – хлористый цинк в активированных флюс-пастах часто заменяют тераборнокислым натрием – бурой. Соляная кислота – высокотоксичное химически агрессивное летучее вещество; хлорид цинка также токсичен, а при нагреве сублимирует, т.е. улетучивается не плавясь. Бура безопасна, но при нагреве выделяет большое количество кристаллизационной воды, что немного ухудшает качество пайки.

Примечание: бура сама по себе паяльный флюс для пайки погружением в расплавленный припой, см. далее.

Хорошая новость – теперь в продаже есть широчайший ассортимент флюсов на все случаи паяльной жизни. Для обычных спаечных работ вам понадобятся (см. рис.) недорогие СКФ (спиртоканифольный, бывший КЭ, второй в списке бескислотных флюсов в табл. I.10 на рис. выше) и паяльная (травленая) кислота, это первый в списке кислотный флюс. СКФ пригоден для пайки меди и ее сплавов, а паяльная кислота – для стали.

Пайки от СКФ нужно обязательно промывать: в состав канифоли входит янтарная кислота, при длительном контакте разрушающая металл. Кроме того, случайно пролитый СКФ мгновенно растекается по большой площади и превращается в очень долго сохнущую чрезвычайно липкую гадость, пятна от которой ничем не сводятся ни с одежды, ни с мебели, ни с пола со стенами. В общем СКФ для пайки хороший флюс, но не для ротозеев с растяпами.

Полноценный заменитель СКФ, но не такой противный при небрежном обращении – флюс ТАГС. Стальные детали более массивные, чем допустимо для пайки паяльной кислотой, и более прочно, паяют флюсом Ф38. Универсальным флюсом можно паять практически любые металлы в любых сочетаниях, в т.ч. алюминий, но прочность спая с ним не нормируется. К пайке алюминия мы еще вернемся.

Примечание: радиолюбители, имейте в виду – сейчас есть в продаже флюсы для пайки эмалированных проводов без зачистки!

Другие виды пайки

Любители мастерить также часто паяют сухим паяльником с бронзовым нелуженым жалом, т. наз. паяльным карандашом, поз. 1 на рис. Он хорош там, где недопустимо растекание припоя вне зоны пайки: в ювелирных изделиях, витражах, паяных предметах прикладного искусства. Иногда всухую паяют и микрочипы, монтируемые на поверхность, с шагом расположения выводов 1,25 или 0,625 мм, но это дело рискованное и для опытных специалистов: плохой тепловой контакт требует избыточной мощности паяльника и длительного нагрева, а обеспечить стабильность прогрева при ручной пайке невозможно. Для сухой пайки применяют гарпиус из ПОСК-40, 45 или 50 и флюс-пасты, не требующие удаления остатков.

Тупиковые скрутки толстых проводов (см. выше) паяют погружением в футорку – ванночку с расплавленным припоем. Когда-то футорку грели паяльной лампой (поз. 2а), но ныне это дикость первобытная: электрофуторка, или паяльная ванна (поз. 2) дешевле, безопаснее и дает лучшее качество пайки. Скрутку в футорку вводят сквозь слой кипящего флюса, подаваемого на припой после его расплавления и прогрева до рабочей температуры. Простейший флюс в данном случае – порошок канифоли, но она скоро выкипает и еще быстрее пригорает. Лучше флюсовать футорку бурой, а если паяльная ванна используется для оцинковки мелких деталей, то это единственно возможный вариант. В таком случае максимальная температура футорки должна быть не ниже 500 градусов Цельсия, т.к. цинк плавится при 440.

Наконец, массивную медь в изделиях, напр. трубы, паяют высокотемпературной пайкой в пламени. В нем всегда есть несгоревшие частицы, жадно поглощающие кислород, поэтому пламя обладает, как говорят химики, восстановительными свойствами: снимает остаточный окисел и не дает образоваться новому. На поз. 3 видно, как пламя специальной паяльной горелки буквально выдувает все ненужное из зоны пайки.

Высокотемпературную пайку ведут, см. рис. справа, равномерно потирая с нажимом зону пайки 1 палочкой твердого припоя 2. Пламя горелки 3 должно следовать за припоем, чтобы горячее пятно не оказалось на воздухе. Предварительно зону пайки греют, пока не пойдут цвета побежалости. К луженой твердым припоем поверхности можно припаять что-то еще припоем мягким как обычно. Подробнее о пайке в пламени см. далее, когда дело дойдет до труб.

Курьезно, но в некоторых источниках паяльную горелку обзывают паяльной станцией. Ну, рерайт есть рерайт, что с него возьмешь. На самом деле настольная паяльная станция (см. след. рис.) – оборудование для тонких паяльных работ: с микрочипами и др., где недопустим перегрев, растекание припоя куда не надо и пр. огрехи. Паяльная станция точно поддерживает заданную температуру в зоне пайки, и, если станция газовая, то контролирует подачу туда газа. В таком случае горелка входит в ее комплект, но сама по себе паяльная горелка паяльная станция не более, чем каменоломня – собор Василия Блаженного.

Как паять алюминий

Благодаря современным флюсам паять алюминий стало в общем не сложнее, чем медь. Для низкотемпературной его пайки предназначен флюс Ф-61А, см. рис. Припой – любой аналог припоев Авиа; в продаже есть разные. Единственно что – стержень в паяльник лучше вставить бронзовый луженый с насечками на жале примерно как у напильника. Он под слоем флюса легко соскоблит прочную пленку окисла, которая и не дает алюминию паяться просто так.

Для высокотемпературной пайки алюминия припоем 34А предназначен флюс Ф-34А. Однако греть зону пайки пламенем нужно очень осторожно: температура плавления самого алюминия всего 660 Цельсия. Поэтому высокотемпературную пайку алюминия лучше применять беспламенную камерную (пайка с печным подогревом), но оборудование для нее стоит дорого.

Есть еще «пионерский» способ пайки алюминия с предварительным омеднением. Он пригоден, когда требуется только электрический контакт, а механические напряжения в зоне пайки исключены, напр., если нужно соединить алюминиевый кожух с общей шиной печатной платы. «По-пионерски» пайка алюминия осуществляется на установке, показанной на рис. слева. Порошок медного купороса насыпают горкой в зону пайки. Зубную щетку пожестче, обмотанную голым медным проводом, окунают в дистиллированную воду и растирают ею с нажимом купорос. Когда на алюминии появится медное пятно, его лудят и паяют как обычно.

Мелкая пайка

В пайке печатных плат есть свои особенности. Как паять детали на печатные платы, в целом см. небольшой мастер-класс в рисунках. Лужение проводов отпадает, т.к. выводы радиокомпонент и чипов уже луженые.

В любительских условиях, во-первых, нет особого смысла лудить все токоведущие дорожки, если устройство работает на частотах до 40-50 МГц. В промышленном производстве платы лудят низкотемпературными способами, напр. напылением или гальваническим. Прогрев дорожек паяльником по всей длине ухудшит их сцепление с основой и увеличит вероятность отслоения. После монтажа компонент плату лучше покрыть лаком. Медь от этого сразу потемнеет, но на работоспособность устройства это никак не повлияет, если только речь не идет об СВЧ.

Затем, взгляните на нечто безобразное слева на след. рис. За такой брак и в недоброй памяти советском МЭПе (министерстве электронной промышленности) монтажников разжаловали в грузчики или подсобники. Дело даже не во внешнем виде или перерасходе дорогого припоя, а, во-первых, в том, что за время остывания этих блямб перегрелись и монтажные площадки, и детали. А большие тяжелые наплывы припоя – довольно инертные для уже ослабленных дорожек грузики. Радиолюбителям хорошо знаком эффект: спихнул нечаянно плату-«каракатицу» на пол – 1-2 или более дорожек отслоились. Не дожидаясь и первой перепайки.

Паечные наплывы на печатных платах должны быть округлыми гладкими высотой не более 0,7 диаметра монтажной площадки, см. справа на рис. Кончики выводов должны немного выступать из наплывов. Кстати, плата полностью самодельная. Есть способ в домашних условиях сделать печатный монтаж таким же точным и четким, как фабричный, да еще и вывести там надписи, какие хочется. Белые пятнышки – блики от лака при фотосъемке.

Наплывы вогнутые и тем более сморщенные – тоже брак. Просто вогнутый наплыв значит, что припоя недостаточно, а морщинистый, кроме того, что в пайку проник воздух. Если собранное устройство не работает и есть подозрение на непропай, смотрите в первую очередь такие места.

ИМС и чипы

По сути интегральная микросхема (ИМС) и чип одно и тоже, но для ясности, как в общем и принято в технике, микросхемами-«микрухами» оставим ИМС в DIP-корпусах, до больших по степени интеграции включительно, с выводами через 2,5 мм, устанавливаемые в монтажные отверстия или паечные пистоны, если плата многослойная. Чипами пусть будут сверхбольшие ИМС-«миллионники», монтируемые на поверхность, с шагом выводов 1,25 мм и меньшим, а микрочипами – миниатюрные ИМС в таких же корпусах для телефонов, планшетов, ноутбуков. Процессоры и прочих «камни» с жесткими многорядными штыревыми выводами не трогаем: они не паяются, а устанавливаются в специальные панельки, которые запаиваются в плату однократно при ее сборке на предприятии.

Заземление паяльника

Современные КМОП (CMOS) ИМС по чувствительности к статическому электричеству такие же, как ТТЛ и ТТЛШ, держат без повреждения потенциал в 150 В в течение 100 мс. Амплитудное значение действующего напряжения сети 220 В – 310 В (220х1,414). Отсюда вывод: паяльник нужен низковольтный, на напряжение 12-42В, включенный через понижающий трансформатор на железе, не через импульсник или емкостный балласт! Тогда даже прямой пробой на жало не испортит дорогущие чипы.

Остаются еще случайные, и тем более опасные, выбросы сетевого напряжения: сварку рядом включили, бросок сети был, проводка заискрила и т.п. Самый надежный способ уберечься от них – не отводить «бродячие» потенциалы с жала паяльника, а не пускать из туда. Для этого еще на спецпредприятиях СССР применялась схема включения паяльников, показанная на рис.:

Точка соединения C1 C2 и сердечник трансформатора подключаются непосредственно к контуру защитного заземления, а к средней точке вторичной обмотки – экранная обмотка (незамкнутый виток медной фольги) и заземлители рабочих мест. К контуру эта точка подключается отдельным проводом. При достаточной мощности трансформатора к нему можно подключать сколько угодно паяльников, не заботясь о заземлении каждого в отдельности. В домашних условиях точки a и b соединяют с общей клеммой заземления отдельными проводами.

Микросхемы, пайка

Микросхемы в DIP-корпусах паяются как прочие радиоэлектронные компоненты. Паяльник – до 25 Вт. Припой – ПОС-61; флюс – ТАГС или спиртоканифоль. Смывать его остатки нужно ацетоном или его заменителями: спирт берет канифоль туго, и между ножками отмыть им полностью не удается ни кисточкой, ни ветошью.

Что до чипов и тем более микрочипов, то паять их вручную настоятельно не рекомендуется специалистам любого уровня: это лотерея в весьма проблематичным выигрышем и весьма вероятным проигрышем. Если уж у вас дело дойдет до таких тонкостей как ремонт телефонов и планшетов, то придется раскошелиться на паяльную станцию. Пользоваться ею не намного сложнее, чем ручным паяльником, см. видео ниже, а цены вполне приличных паяльных станций ныне доступны.

Видео: уроки пайки микросхем

Микросхемы, выпайка

«По-правильному», ИМС для проверки при ремонте не выпаиваются. Их диагностика производится на месте специальными тестерами и методами и негодная удаляется раз и навсегда. Но любители не всегда могут себе это позволить, поэтому на всякий случай ниже даем ролик о методах выпайки ИМС в DIP-корпусах. Чипы с микрочипами умельцы тоже исхитряются выпаивать, напр., подсовывая под ряд выводов нихромовую проволочку и грея сухим паяльников, но это лотерея еще менее выигрышная, чем ручной монтаж больших и сверхбольших ИМС.

Видео: выпайка микросхем – 3 способа

Как паять трубы

Медные трубы паяют высокотемпературным способом любым твердым припоем для меди с активированной флюс-пастой, не требующей удаления остатков. Далее возможны 3 варианта:

• В медных (латунных, бронзовых) соединительных муфтах – паяльных фитингах.
• С полной раздачей.
• С неполными раздачей и сжатием.

Пайка медных труб в фитингах надежнее прочих, но требует значительных дополнительных расходов на муфты. Единственный случай, когда она незаменима – устройство отвода; тогда используется фитинг-тройник. Обе паяемые поверхности заранее не лудят, но покрывают флюсом. Затем трубу вводят в фитинг, надежно фиксируют и пропаивают стык. Пайка считается законченной, когда припой перестанет уходить в зазор между трубой и муфтой (нужен 0,5-1 мм) и выступит снаружи небольшим валиком. Фиксатор снимают не ранее чем через 3-5 мин по затвердевании припоя, когда стык уже можно держать рукой, иначе припой не наберет прочность и стык когда-то да потечет.

Как паяют трубы с полной раздачей, показано слева на рис. Давление «раздатая» пайка держит такое же, как и фитинговая, но требует доп. специнструмента для разворачивания раструба и повышенного расхода припоя. Фиксация впаиваемой трубы не обязательна, ее можно вдвинуть в раструб с проворотом, пока не заклинит намертво, поэтому пайку с полной раздачей часто делают в неудобных для установки фиксатора местах.

В домашней разводке из тонкостенных труб малого диаметра, где давление уже небольшое, а его потери несущественны, целесообразной может оказаться пайка с неполной раздачей одной трубы и сужением другой, поз. I справа на рис. Для подготовки труб достаточно круглой палки из твердого дерева с коническим острием в 10-12 градусов с одной стороны и усеченно-конической лункой в 15-20 градусов с другой, поз II. Концы труб обрабатывают, пока они без заклинивания не войдут друг в друга прим. на 10-12 мм. Лудят поверхности заранее, наносят на луженые еще флюса и соединяют до заклинивания. Затем греют до плавления припоя и подпирают зауженную трубу, пока ее не заклинит. Расход припоя выходит минимальным.

Важнейшее условие надежности такого стыка – сужение должно быть ориентировано по току воды, поз. III. Школьный закон Бернулли – обобщение для идеальной жидкости в широкой трубе, а у реальной жидкости в узкой трубе за счет ее (жидкости) вязкости максимум скачка давления смещается противоположно току, поз. IV. Возникает составляющая силы давления, прижимающая зауженную трубу к раздатой, и пайка получается очень надежной.

Что еще?

Ах да, подставки для паяльников. Классическая, слева на рис., пригодна для любых стержневых. Где на ней быть ванночкам для припоя и канифоли – дело ваше, какой-либо регламентации нет. Для маломощных паяльников с фартуком пригодны упрощенные подставки-скобы, в центре.
