Фрезерный стол облегчит вашу работу и поможет увеличить точность обработки заготовок. Вы можете купить готовый, а можете сделать фрезерный стол для ручного фрезера своими руками, применив навыки работы с деревом. Мы подготовили для вас достаточно подробную пошаговую инструкцию по изготовлению стола.

Суть всех конструкций горизонтального фрезерного стола одна, идея понятна — надо продумать её под себя и выполнить, учитывая свои возможности. А в итоге получить станок, позволяющий гораздо аккуратнее обрабатывать заготовки и производить операции, ранее казавшиеся сложными для ручного фрезера .

Определитесь с размером рабочей поверхности, отталкиваясь от габаритов обрабатываемых заготовок и свободного места в мастерской. Начните с малого — соорудите простую столешницу, закладывая в конструкцию возможности модернизации. Работайте на ней и понемногу доводите до ума.

Сделайте столешницу

Простейший стол для фрезера — отдельная рабочая плита, размещаемая на столярных козлах или между тумбами. Приспособление обходится в копейки и изготавливается за несколько часов, но позволит производить значительную долю тех же операций, что и многофункциональный станок. Понадобится лишь МДФ или березовая фанера толщиной 19-25 мм. Лучше подойдет покрытая пластиком панель, оказывающая меньшее сопротивление трения, а ламинированная с двух сторон плита не покоробится в процессе эксплуатации.

Выставите на циркулярной пиле точный прямой угол распила, нарежьте детали согласно размерам и отшлифуйте торцы.

Схема раскроя: 1 — основная плита; 2 — основание упора; 3 — передняя стенка упора; 4 — косынка (4 шт., размеры для 19-миллиметровой фанеры); 5 — царга (2 шт.); 6 — боковая планка; 7 — планка соединительная (4 шт.)

Совет. Перед раскроем измерьте толщину листового материала, часто отличающуюся от стандарта. Внесите поправки в чертежи, исключая проблемы при сборке конструкции.

Снимите с подошвы фрезера пластиковую накладку.

Проведите линию посередине плиты и поставьте метку, отступив 235 мм от края.

Разместите накладку так, чтобы впоследствии основные регуляторы фрезера оказались ближе к краю стола. Выровняйте визуально центр накладки с отмеченной точкой и наметьте места сверления отверстий под крепежные винты.

Определите расположение центра для подошвы с равноудаленными винтами.

Для основания с несимметрично расположенными винтами замерьте диаметр накладки и расстояние от внешней окружности до среза подошвы.

Нанесите карандашом риску на середине скошенной стороны, рассчитайте расстояние от неё до центра:

S = D / 2 - (D - H)

Расположите срез перпендикулярно серединной линии и отметьте центр подошвы.

Разметьте точки расположения монтажных винтов.

Высверлите отверстия крепежные и под фрезу, раззенкуйте углубления. Разметьте в основании и передней стенке упора полукруглые вырезы.

Выпилите изгибы электробзиком. Сделайте вспомогательные частые пропилы перпендикулярно краю детали, чуть-чуть не доводя до линии разметки. Потом ведите пилку немного ближе контурной линии — кусочки будут выпадать, не препятствуя движению полотна. Отшлифуйте вырез обернутой вокруг трубы шкуркой.

Закрепите снизу столешницы соединительные планки.

Склейте все заготовки и скрепите дополнительно шурупами. Подберите винты длиннее штатных на толщину фанеры и установите фрезер снизу плиты.

1 — боковая планка для крепления струбцинами на козлах; 2 — царга; 3 — раззенкованные направляющие отверстия; 4 — передняя стенка упора; 5 — саморез с потайной головкой 4,5х42; 6 — косынка; 7 — основание упора

Закрепите столик на козлах зажимами, зафиксируйте положение упора струбцинами и приступайте к работе.

Изготовьте прочное основание

Рабочую столешницу можно установить на каркас небольшой высоты, достаточной для размещения фрезера. Портативный столик хранится на стеллаже, а для работы закрепляется на верстаке. Если вы часто фрезеруете и в мастерской есть свободное место, добавьте к столешнице опорные тумбы и получите полноценный станок.

Выпилите элементы корпуса согласно размерам, приведенным для стола высотой 820 мм, или измените их, чтобы уровень столешницы был наравне с другим оборудованием .

Детали каркаса: 1 — наружная боковая панель; 2 — внутренняя панель; 3 — задняя панель; 4 — основание

Положите столешницу тыльной стороной кверху. Устанавливайте последовательно боковые панели и прикручивайте их шурупами, предварительно высверливая направляющие отверстия. Закрепите основание, переложите каркас передней стороной вниз, выровняйте прямые углы и установите две задние панели.

В конце прикрепите к дну корпуса колесные опоры посредством кровельных саморезов. Располагайте монтажные площадки колес не ближе 20 мм от краев.

1 — боковая стойка; 2 — колесная опора; 3 — дно; 4 — внутренняя стойка; 5 — задняя панель

Используйте свободное пространство в тумбах для решения проблемы хранения инструментов и расходных материалов.

Врежьте монтажную пластину

Получите больший вылет фрезы за счет размещения инструмента на пластине толщиной 4-6 мм из дюралюминия, гетинакса или монолитного поликарбоната.

Вырежьте из листа квадрат со стороной 300 мм, положите его на верстак. Приклейте сверху пластмассовую подошву фрезера двусторонним скотчем, положив её посередине лицом вверх. Сверлом того же диаметра, что и крепежные винты, просверлите отверстия в пластине, используя пластиковую накладку как шаблон. Снимите подошву, сделайте зенковкой или большим сверлом углубления под шляпки.

Прикрутите пластину к отключенному фрезеру, вставьте в цангу 8-миллиметровое сверло. Опустите корпус инструмента до касания сверлом поверхности и проверните патрон, отмечая центр. Открутите пластину и сделайте по метке отверстие кольцевой пилой.

Разместите пластину на столешнице и обведите контур. Начертите и выпилите вырез, введя полотно электролобзика сквозь просверленное отверстие. Подравняйте торцы напильником и обработайте шлифовальной шкуркой.

Зафиксируйте струбцинами тонкие дощечки вокруг размеченного контура.

Зажмите в цанге копировальную фрезу с подшипником, выставите глубину фрезерования соответственно толщине монтажной пластины. Проведите фрезеровку за несколько проходов, затем прибавьте микрометрическим регулятором фрезера 0,5 мм и выполните завершающий заход.

Просверлите сквозные отверстия под винты и расширьте их с обратной стороны столешницы сверлом на 11 мм под самоконтрящиеся гайки. Очистите поверхности и установите гайки на эпоксидный клей, выравнивая вкрученными болтами.

Подгоните монтажную пластину под вырез, положите её на место, просверлите крепежные отверстия и раззенкуйте с лицевой стороны. Прикрепите деталь к подошве фрезера, вставьте инструмент в столешницу и закрутите винты. Проверьте, что пластина находится заподлицо с плоскостью столешницы, если нужно — компенсируйте погрешности подкладными шайбами.

Усовершенствуйте упор

Для более быстрой и удобной настройки станка доработайте параллельный боковой упор и дополните станок поворотным упором, помогающим обрабатывать концы узких деталей. Последний можно взять от стационарной циркулярной пилы . Врежьте в поверхность плиты алюминиевые направляющие с Т-образным профилем. Для изготовления вырезов в столешнице воспользуйтесь фрезером или циркулярной пилой с пазовым диском.

Слегка закруглите шкуркой верхние углы пазов. Нарежьте профиль по размерам, просверлите отверстия по диаметру шурупов, обработайте их зенковкой. Вложите детали в пазы, сделайте тонкие отверстия и закрутите потайные шурупы.

Высверлите в основании упора 7-миллиметровые отверстия, подберите болты с шестигранной шляпкой и пластиковые маховички с гайками.

Установите направляющий профиль в передней планке упора для закрепления прижимов, вспомогательных накладок и защитных приспособлений.

Вырежьте из фанеры крышку с отверстием по центру, закрепите её на косынках, находящихся около выреза продольного упора. Подсоедините переходной штуцер и подключайте пылесос при работе на фрезерном столе.

Добавьте к упору предохранительный щиток, изготовленный из фанерного обрезка и полоски оргстекла.

Чтобы выполнить продолговатые вырезы, просверлите в указанных точках 7-миллиметровые отверстия, соедините их касательными и сделайте пропилы лобзиком.

Изготовьте самодельные прижимы и фиксаторы, необходимые для фрезеровки мелких элементов.

Прижим-гребенку можно сделать из кленовой древесины, выбрав участок с прямолинейным расположением волокон. Щели между гребнями выполняйте на циркулярном станке:

Установите высоту пропила 50 мм.
Выставите ширину реза в 2 мм.
Сделайте пропил.
Отведите заготовку назад ручным толкателем.
Переверните доску на 180°, пропилите с другой стороны.
Сдвиньте упор на 5 мм, повторите операции.
Снова отодвигайте упор и делайте пропилы по всей заготовке.

Зафиксируйте прижимы на направляющей с помощью болтов и гаек-барашек.

1 — стопор; 2 — прижим-гребенка; 3 — защитный щиток; 4 — алюминиевая направляющая; 5 — патрубок для пылесоса

Отшлифуйте поверхности деталей, особенно в местах, где в процессе фрезерования будут проходить обрабатываемые заготовки. Очистите станок от пыли и покройте маслом.

1 — выдвижной ящик для фрез; 2 — трапециевидный паз для упора

Подведем итог проекта

Понадобились материалы:

Фанера 19х1525х1525 мм — 2 листа.
Пластик 4х30х30 мм.
Несколько десятков шурупов.
Направляющие алюминиевые — 2,3 м.
Колёсная опора с тормозом — 4 шт.
Клей столярный и эпоксидный.
Болты М6 с гайками.

Пригодилось умение не торопиться и продумывать каждый шаг, точно размечать и вырезать заготовки, или желание этому научиться. В результате получился добротный фрезерный стол за небольшие деньги. В дальнейшем стоит подумать об оснащении станка выключателем и механизмом настройки высоты фрезерования.

Работать ручным фрезером на специальном столе удобнее и эффективнее. Поэтому обладатели инструмента рано или поздно задумываются о покупке стола или изготовлении своими руками.

Самодельная конструкция обладает рядом преимуществ, о которых вы узнаете далее.

Назначение фрезерного стола

пример самодельного фрезерного стола

Фрезер это один из основных инструментов для деревообработки. С его помощью можно:

вырезать шиповое крепление;
выбрать паз или канавку;
проточить кромки.

Некоторые процессы неудобно делать ручным инструментом, ведь необходимо одновременно держать заготовку и резак. Стол представляет собой надежную опору и крепеж для ручного фрезера, на котором можно выполнять точные и качественные изделия, не уступающие заводским. Сделать подставку по готовым чертежам несложно.

Преимущества самодельного стола для ручного фрезера

Соответствие цены и качества готовых приспособлений, как правило, неудовлетворительно. Перед покупателем стоит выбор: дешевый шатающийся китайский верстак или фирменное изделие по баснословной цене.
Размеры самодельной конструкции будут оптимальными для домашней мастерской.
Функционал фрезерного стола и количество дополнительных приспособлений зависят только от желания мастера.
Самодельную конструкцию легко доработать и усовершенствовать.

Особенности самодельной конструкции

Тип стола — первое, с чем необходимо определиться перед выполнением чертежей и изготовлением своими руками стола. Выбор делается между тремя вариантами:

стационарный: если работа выполняется в мастерской и площадь ее позволяет — это самый крепкий и надежный вид подставки. Однажды выставленные настройки можно долгое время не менять. Чтобы перемещать по мастерской, прикрепите колесики;
настольный: удобен для выездных и разовых работ. Небольшой столик уместится в кладовке или на полке;
агрегатный: прикрепляется сбоку к верстаку или столярному столу.

Крепеж фрезера. Наиболее удобным является использование монтажной пластины, установленной в столешницу. Инструмент прикрепляют к пластинке с нижней стороны и его легко снимать для замены или ремонта фрезы. Сделать своими руками монтажную пластину можно из небольшого куска листовой стали.

Материалы. Многие удобные и функциональные самоделки выполняются из обрезков и отходов: фанеры, доски, бруса, ДСП. В качестве материала для столешницы можно взять толстую фанеру или ДСП, многие выбирают МДФ. Особенно удобна ламинированная — поверхность гладкая, по ней легко скользят заготовки. Хороши для столешницы толстый пластик, алюминиевый лист.

Из какого бы материала не выполнялась столешница, она не должна прогибаться во время работы! Если поверхность стола велика, продумайте в чертеже дополнительные ребра жесткости.

Небольшой столик для фрезера

Если мастер пользуется ручным фрезером нечасто, ему подойдет компактный столик, который жестко фиксируется на верстаке. Он сделан с боковым упором и выходом для подключения пылесоса.

Необходимые для работы материалы:

фанера №21;
клей ПВА;
бруски 50х50;
штыри с резьбой — 2 шт.;
гайки-барашки — 2 шт.;
шурупы.

Инструменты:

ножовка;
молоток;
отвертка;
дрель;
стамеска;
струбцины.

Ход работ:

Коробку стола делаем своими руками из фанеры или бруска. С фанерой придется повозиться: она склеивается в два слоя для крепости: вырезанные детали промазываются ПВА и скрепляются струбцинами до полного высыхания. Нужно подготовить 4 такие заготовки.
В одном из брусков основания выпиливаем пазы для креплений к верстаку. Их должно быть два.
Вырезаем квадрат из фанеры по размеру будущей столешницы. Отмечаем места креплений и выхода фрезы.
Дрелью просверливаем отверстия, зенкуем отверстия под шурупы, чтобы прятались головки.
На шурупы своими руками собираем конструкцию коробки.
Делаем крепление для бокового упора: это два штыря с резьбой, на которые будут накручиваться гайки-барашки.
Сделаем боковой упор: два фанерных прямоугольника, которые будут скрепляться шурупами и пара ребер жесткости. Сверлим и зенкуем отверстия под шурупы, высверливаем круги под фрезу и пазы для прижима.
Делаем небольшую коробочку для подключения пылесоса, вставляем в нее патрубок и прикрепляем к упору.
Теперь на барашки своими руками прижимаем упор к столешнице и можно начинать фрезеровку.

Стационарный стол для фрезера

Такой фрезерный стол ничем не уступит заводским моделям. Чтобы его сделать своими руками, необходимы материалы:

фанера;
обрезки ДСП;
брусок 5х5 см;
крепеж (саморезы, болты, петли);
профиль металлический;
домкрат;
направляющие из алюминия;
пластинка из стали 6 мм;
каретка от пилы (направляющая).

Подобрав все необходимое, приступаем к сборке стола своими руками. Сначала делаем основу конструкции из обрезков досок, ДСП и фанеры. Подставку нужно сделать жесткой, поэтому из фанеры вырезаем дополнительные распорки. В правой боковине делаем отверстие для тумблера включения, он соединится с фрезером.

Столешницу изготавливаем из ДСП, она устанавливается с одной стороны на петли и дополнительно опирается на две стойки, между которыми будет закреплен ручной фрезер. Стойки выпиливаем из фанеры, прикрепляем к столешнице уголками на шурупы.
Изготавливаем упор-каретку для передвижения детали вдоль рабочей поверхности. Для этого пропиливаем канавку для металлических направляющих и устанавливаем их. Кареткой послужит направляющая, снятая с поломанной пилы.
Из ДСП собираем продольный упор, чтобы можно было выставлять зазоры вокруг инструмента, упор должен быть мобильным. Поэтому сверху упора пропиливаем пазы перпендикулярно друг другу и прикрепляем конструкцию к поверхности стола. В центре проделываем неглубокую выемку для удаления опилок.
Собираем коробок для подключения пылесоса, прикрепляем его позади упора.
Подготавливаем площадку для размещения заготовок: выбираем верхний слой ДСП равный толщине стальной пластинки. Прикручиваем на шурупы пластинку. Отверстия под шурупы зенкуем, чтобы головки не выступали. Пластина должна лечь заподлицо с поверхностью стола, иначе работать будет неудобно. Снизу к ней будет прикрепляться фрезер.
Ручной фрезер прикрепляем на болты с нижней части стальной пластинки.
Лифт для ручного фрезера делаем из домкрата (автомобильного), который дает возможность точно менять высоту рабочего фрезера. Демонтируем рукоятки фрезера и заменяем их направляющими из алюминия, которые фиксируем на домкрате. Стол сделан и готов к использованию.

В хозяйстве частного домовладения всегда пригодится фрезерный станок. Оборудование незаменимо при изготовлении различных деревянных изделий - от оконных рам до различных небольших поделок. Фрезерный станок представляет собой опорный стол и сам фрезер. Если у хозяина уже есть ручной фрезер, то можно изготовить фрезерный стол своими руками.

Стол является основной базой станка. Фрезы - его рабочие органы. С помощью этих деталей при обработке заготовок из древесины выполняют множество операций. На станке в древесине делают продольные пазы, каналы, вертикальные углубления, овальные скосы и многое другое. Стол необходим для точного размещения фрезы - как в горизонтальном, так и в вертикальном направлении.

Конструкция фрезерного стола

Рабочий стол станка должен отвечать следующим требованиям:

Стандартная высота рабочей поверхности колеблется в пределах от 800 до 900 мм. Высота стола может быть иной - по желанию хозяина мастерской.
Поверхность стола должна обеспечивать беспрепятственное скольжение деревянной заготовки.
Фрезер должен быть оснащён лифтом, который будет легко перемещать фрезу по вертикали.
В рабочей зоне нужно установить отсос стружки и пыли.
Монтажная пластина должна обеспечивать надёжное крепление фрезера. Толщина пластины должна позволять максимально выдвигаться вверх режущему органу.
Прижимные детали должны быть такими, чтобы руки работника не могли случайно попасть под фрезу.
Станина станка должна быть устойчивой, и в то же время позволять легко перемещать станок в нужное место.

Изготовление станины и столешницы

В условиях домашней мастерской для изготовления опорной части станка зачастую используют недорогие подсобные материалы. Для этого берут куски МДФ, строительной фанеры, металлический уголок, метизы (болты, винты, шайбы и гайки) и прочее.

Станина

Опорную конструкцию для станка делают из деревянного бруса или сваренного металлопрофиля. Некоторые мастера приспосабливают под станину старый стол или верстак. Самое главное в устройстве станины -устойчивость. Во время работы фрезера могут возникать различные нагрузки вибрационного характера.

Если старая мебель расшатана, то стоит установить дополнительный крепёж. Для этого используют металлический уголок, который крепят в сомнительных узлах конструкции через просверленные отверстия шурупами.

Самой надёжной конструкцией будет станина из стального уголка 40×40 мм. Для этого нужен сварочный аппарат и опыт обращения с ним.

Столешница

Организацию рабочего стола можно «подсмотреть» в видеоматериалах о работе фрезерных станков, опубликованных в интернете. При изготовлении столешницы необходимо следовать требованиям, обеспечивающим лёгкое перемещение деревянной заготовки и режущего органа фрезы, а также надёжную фиксацию обрабатываемой детали относительно фрезы.

Вариант сборки станка своими руками

На обоих боковых торцах стола устанавливают алюминиевый профиль Т-образного сечения для крепления и свободного перемещения параллельного упора в виде планки. Планка по бокам оснащена алюминиевыми креплениями, которые входят в пазы боковых профилей.

В планке делают прямоугольный вырез под выход фрезы. На детали закрепляют направляющий профиль, по которому перемещаются вертикальный и угловой прижим. Прижимы фиксируют прохождение деревянной заготовки через зону фрезерования.

В столешнице прорезают параллельный паз - для перемещения ползуна углового упора. На одной из опор под столешницей устанавливают выключателей с кнопкой аварийной остановки фрезера.

Рабочую площадку часто изготавливают из МДФ и строительной фанеры. Поверхность из такого материала быстро изнашивается. Более надёжная столешница - сделанная из текстолита. Текстолитовая поверхность обладает высокой износостойкостью и низким коэффициентом трения.

Идеальным вариантом для столешницы может быть стальной лист или плоскость из алюминиевого сплава. Так, как площадка должна иметь технологические пазы и отверстия, изготовить своими руками такую деталь будет довольно сложно, а порой и невозможно. Выход может быть найден в использовании деталей старого оборудования.

Плита для фрезера

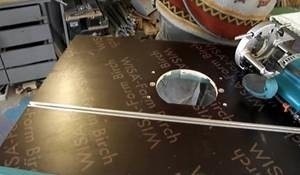

В центре столешницы вырезают проём для установки рабочей пластины. Пластину лучше изготовить из того же текстолита. В плите делают круглое отверстие. Под отверстие делают круглые вставки. Комбинируя вставки, подбирают проходное отверстие по диаметру для нужной фрезы.

Кольцевые вставки, как и сама плита, должны находиться в одном уровне со всей поверхностью рабочего стола. Кольца обеспечивают плотное вхождение фрезы в рабочую зону.

Фрезер

Силовая установка по своей функциональности действует, как обыкновенная дрель. Патрон фрезера зажимает ось фрезы и сообщает ей вращательное движение. Агрегат крепится снизу к рабочей плите. При конструировании стола нужно обязательно учитывать сохранение пространства для помещения устройства под столешницей.

В качестве фрезера приспосабливают компактный электродвигатель. Сделать самодельный электроинструмент под силу опытному мастеру. В некоторых случаях используют электрическую дрель. Чтобы избавиться от такой проблемы, приобретают готовый ручной фрезер. В торговой сети покупателям предлагают широкий ассортимент ручного электроинструмента такого типа.

Ручной фрезер разных производителей имеет примерно одинаковый набор опций и габаритные размеры. Инструмент в основном предназначен для обработки деревянных заготовок.

Фрезерный станок позволяет работнику управлять процессом обработки с помощью двух рук, а при работе с ручным инструментом, руки заняты удержанием самого агрегата. Выгодно ручной фрезер поместить в самодельную конструкцию станка.

Монтажная пластина

Полимерную подошву фрезера снимают и вырезают по её обводу монтажную пластину. Монтажную плиту изготавливают из металлического листа, толщиной не более 6 мм. В рабочей площадке просверливают монтажные отверстия по винты крепления фрезера через монтажную пластину.

Отверстия делают со стороны рабочей поверхности с потаем, чтобы головки винтов не выступали над плоскостью стола.

Лифт

Лифт - устройство для перемещения чего-либо по вертикали. В данном случае это касается фрезерного агрегата. Ручной фрезер оснащён лифтом. Проблема установки лифта становится актуальной при использовании в качестве силовой установки самодельных устройств.

Можно приобрести готовый лифт заводского изготовления. В интернете публикуется много вариантов изготовления самодельных подъёмных устройств. Основной задачей подъёмника является решение точной фиксации фрезы по вертикали. Выступ конусной режущей поверхности фрезы определяет глубину и ширину выборки древесины в заготовке.

Одним из самых популярных вариантов самодельного лифта является перемещение фрезера на вертикальном металлическом стержне с резьбой.

Схема самодельного лифта фрезера

Под столом устанавливают полку, в которую вставляют стержень с фланцевой гайкой. Выше на стержне устанавливают маховик. Вращая его, добиваются нужной высоты фрезы над поверхностью рабочего стола.

Поворотный фрезерный стол

Поворотная модель станка представляет собой сложную конструкцию, обеспечивающую наклон деревянной заготовки по отношению к фрезе. Благодаря этой особенности станка, изготавливают деревянные заготовки сложной формы. В домашних условиях такие столы собрать практически невозможно.

Безопасность при работе на самодельном станке

Для безопасной работы фрезерного станка, следует соблюдать несколько правил техники безопасности:

Металлическая станина должна быть обязательна заземлена.
Станок устанавливают в сухом проветриваемом помещении.
Если станок выполнен полностью из дерева, то заземляют сам корпус фрезера.

Заключение

Фрезерный стол, сделанный своими руками, сэкономит денежные средства хозяина мастерской. Самодельная конструкция учитывает все индивидуальные потребности владельца станка, чем выгодно отличается от уже готовых вариантов.

Ручные фрезеры, благодаря доступной цене, популярны среди домашних мастеров столярного дела. Однако работать на простом верстаке по принципу: закрепленная заготовка, подвижный инструмент, неудобно и опасно.

Промышленность выпускает столы для столярных работ, на которых можно установить рубанок, дисковую пилу, или фрезер.

Приспособление надежно и удобно, однако его стоимость сравнима с электроинструментом. Поэтому многие мастера изготавливают подобные верстаки своими руками. Поскольку наличие инструмента дает возможность изготовить стол для фрезера с высоким качеством, подобные самоделки выглядят и функционируют не хуже заводских.

Общий принцип конструкции следующий: изготавливается гладкая столешница из твердого материала (чтобы не так быстро изнашивалась), на которой крепится опорная плита фрезера. Сам инструмент размещается вверх ногами. На рабочей поверхности закрепляется направляющая для обрабатываемой заготовки.

Настольный верстак типа «скамейка»

Самая простая конструкция, не требующая наличия свободного пространства. Может храниться дома в разобранном виде, и устанавливаться на любой стол при необходимости выполнить работу. Преимущество – компактность. Недостатки: невысокая устойчивость, и ограничения по размеру обрабатываемых деталей.

Это полноценный верстак без ножек. Размеры позволяют выполнять обработку любых заготовок с высокой точностью. При этом, стол удобно хранить в вертикальном положении. Однако для приведения в рабочее состояние требуется площадка для установки. На обычный стол приспособление установить нельзя – будет мешать подвешенный снизу фрезер. Обычно верстак временно ставят на раздвижной стол, или снимают столешницу, и устанавливают панель на рамку с ножками.

Для экономии места подойдет еще один вариант: верстак крепится одной стороной на стену, под ним организуются складные опоры.

Отдельный стол для фрезера

Конструкция может объединить в себе несколько функций: верстак, комод для хранения инструментов и материалов, и собственно фрезерный стол.

Преимущества очевидны: универсальность, устойчивость, безопасность работы. Недостаток один: требуется постоянно выделенное место. Поэтому такой вариант подходит лишь для мастерской, на лоджии верстак не разместишь.

Как сделать стол для фрезера своими руками?

Для примера рассмотрим полноценный верстак с комодом для размещения оснастки. Разумеется, перед началом работы необходимо набросать чертеж (в соответствии с размерами вашего ручного фрезера), и составить список материалов:

Доски или деревянные бруски для изготовления рамы.
Листы ДСП или панели из массива для боковых панелей и ящиков.
Лист оргалита (ДВП), или тонкая фанера для перегородок.
Два листа фанеры толщиной 18-25 мм, или готовая кухонная столешница.
Шурупы, болты, конфирмат, стальные уголки для сборки.
Измерительный инструмент: рулетка, линейка, угол.
Клей ПВА.

Инструмент для обработки дерева: дисковая пила, дрель, рубанок, ключи, отвертки.

Готовим несущую конструкцию станины. Все соединения перед затяжкой шурупов промазываем клеем.

Собираем станину на ровной поверхности. Проверяем геометрию: все должно быть параллельно и перпендикулярно.

Устанавливаем перегородки (они будут выполнять роль ребер жесткости), и собираем короб для фрезера. Короб нужен того, чтобы стружка и опилки не разбрасывались по помещению. В дальнейшем, к нему можно приспособить раструб строительного пылесоса, для отвода мусора.

Устанавливаем основной элемент – рабочую плоскость. Ее можно изготовить из двух листов фанеры, склеив их между собой. Для предотвращения вибраций, толщина стола должна быть не менее 5 см.

Можно использовать готовую поверхность для кухни (имеются в продаже в мебельных магазинах). Главное, чтобы верхний слой был прочным и гладким.

На столешницу, вровень с поверхностью устанавливается стальная пластина для крепления опорной плиты фрезера. Также, в стол желательно врезать профили для фиксации направляющих.

Все свободные ниши целесообразно заполнить ящиками, в которых будет храниться оснастка и приспособления для фиксации заготовок. Некоторые ящики заменяются подставками для фрез: в толстом днище из доски сверлятся отверстия по диаметру хвостовиков, и фрезы не будут касаться друг друга.

Для обеспечения безопасности, желательно установить в рабочей зоне предохранительный кожух, как на промышленных моделях.

Торчащая из стола фреза представляет собой нешуточную опасность. Если рука соскользнет с заготовки – можно получить травму. Еще один способ обеспечить безопасность работ – ножной включатель-педаль. Собирается несложная схема: между питающим шнуром электро-фрезера и общим сетевым кабелем устанавливается розетка, которая выключается педалью. Подойдя к верстаку, вы нажимаете на педаль – мотор включается. После окончания работ, или в аварийной ситуации – нога убирается с педали, и фрезер останавливается.

Законченный стол выглядит эстетично, и позволяет грамотно организовать рабочую зону, даже в ограниченном пространстве.

Лифт для ручного фрезера

В обычном режиме эксплуатации, оператор ручного фрезерного станка опускает вал с фрезой с помощью рукояток инструмента. Речь идет об использовании устройства без станка. Когда фрезер подвешен к столешнице вверх ногами, фреза находится в так называемом парковочном режиме. Необходим механизм, приподнимающий станок в рабочее положение.

Если несколько вариантов:

Фиксирующая винтовая тяга. С помощью резьбовой шпильки, устанавливается необходимая глубина проникновения фрезы. При необходимости ее можно менять.

Рычажный механизм. Позволяет более оперативно менять высоту инструмента, даже во время работы. Расширяет возможности станка: в некотором смысле фрезер становится трехмерным.

Винтовая трапеция. Многие мастера используют в качестве лифта обычный автомобильный домкрат. Вы поднимаете фрезу строго на необходимую высоту. Это удобно, и фиксация положения довольно точная.

Рассмотренный вариант включает в себя все нюансы изготовления стола для фрезера. Вы можете воспользоваться методикой на все 100%, или принять на вооружение только необходимые технологии.

Одним из главных помощников столярных дел мастера является фрезер для обработки древесины. Этот ручной инструмент незаменим, когда в деревянной заготовке необходимо:

прорезать паз;
сделать канавку;
выполнить шиповое соединение;
обработать кромки и т.д.

Однако при выполнении некоторых столярных работ применять данный инструмент не всегда удобно из-за того, что требуется одновременно придерживать обрабатываемую деталь и орудовать фрезером. Поэтому многие мастера идут на ухищрение, изготавливая фрезерный стол для ручного фрезера. С помощью стола, являющего собой надежное дополнение к фрезерному инструменту, можно в результате получить деревянные элементы по качеству и точности ничем не уступающие столярным изделиям, изготовленным в профессиональных мебельных мастерских на фрезерных станках.

Самодельный стол для ручного фрезера значительно повышает производительность инструмента и облегчает работу по обработке деревянных изделий. Изготовить такое оборудование несложно, к тому же, в отличие от стандартного фрезерного стола, выпускаемого различными производителями, этот стол будет иметь размеры, конструкцию и опции, выбранные непосредственно его изготавливающим мастером.

Для выполнения любых инженерных работ, а изготовление оборудования именно к таким и относится, необходимо составить эскиз будущего станка. На нем нужно обозначить ваше видение проекта с указанием реальных размеров. На основании эскиза вы сможете легко подобрать материалы для изготовления будущей конструкции, их количество, определить бюджет строительства и запастись инструментом необходимым для обработки деталей станка.

Вариант 1. Инструкция по изготовлению стола для ручного фрезера

Материалы для изготовления фрезерного стола

Для сооружения фрезерного стола понадобиться:

4 бруска квадратного сечения;
обрезки ДСП и фанеры, размеры которых определяются при построении чертежа стола;
метизы (гайки, болты, саморезы, петли и пр.);
домкрат;
металлический профиль;
шестимиллиметровая стальная пластина;
алюминиевые направляющие;
подвижная каретка-упор (направляющая от пилы);
ручной фрезер.

Чертеж самодельного фрезерного стола (вариант 1)

В любом случае, перед тем как начать делать любой такой стол, чертеж нужно выполнить с обозначением всех размеров и определением расположения рабочих элементов относительно друг друга.

Пошаговая сборка

Рассмотрим подробно каждый шаг по изготовлению и креплению каждого элемента самодельного фрезерного стола.

1-й шаг. Для изготовления стационарной основы для стола потребуются бруски и обрезки ДСП, из которых скручиваем опоры-ножки, дополнительно усиливаем жесткость с помощью горизонтальных соединительных панелей из фанеры. В правой боковой части вырезаем отверстие под кнопку пуска, которая будет подсоединена к ручному фрезеру.

2-й шаг . Столешницу стола выполняем из ДСП. Делаем ее подъемной вместе с фрезером, для чего устанавливаем петли и изготавливаем дополнительную основу-опору из 15-тимиллиметровой фанеры.

3-й шаг. Чтобы ровно перемещать обрабатываемую заготовку вдоль стола, например, чтобы прорезать в ней паз, применяется двигающаяся каретка-упор. В столешнице вырезаем канавку под направляющие подвижного упора и устанавливаем в нее металлический профиль. В качестве каретки-упора можно использовать направляющую от старой пилы.

4-й шаг. Продольный упор также выполняем из ДСП и делаем его подвижным для регулирования вокруг фрезы зазоров. Для обеспечения подвижности вырезаем в верхней части упора перпендикулярные пазы и крепим упор к столешнице фиксаторами. Посередине вырезаем небольшой паз для высасывания стружки и прочих отходов фрезерования.

5-й шаг . Из тонкой фанеры мастерим короб с отверстием для подсоединения шланга пылесоса, который будет удалять образовавшуюся в процессе фрезеровки пыль и стружку. Крепим короб сзади перпендикулярного упора.

6-й шаг . Берем шестимиллиметровую стальную пластину и прикручиваем ее к столешнице вровень с поверхностью. В процессе крепления следим, чтобы ее края не выступали над столешницей, иначе обрабатываемые детали будут за них цепляться. К пластине снизу будет крепиться ручной фрезер.

7-й шаг. Прикрепляем фрезер за алюминиевую подошву к низу пластины с помощью болтов, но не забываем предварительно просверлить в подошве отверстия под болты. Крепление ручного инструмента к съемной пластине, а не непосредственно к столу, обеспечивает экономию глубины фрезерования и позволяет легко заменять фрезу.

8-й шаг. Сооружаем лифт фрезера. Для этого используем автомобильный домкрат, позволяющий изменять высоту фрезы с максимальной точностью.

9-й шаг. Снимаем с фрезера ручки и вместо них прикручиваем алюминиевые направляющие, которые соединяем с механизмом домкрата.

Конструкция и видео самодельного фрезерного стола для ручного фрезера

Прежде чем приступить к изготовлению фрезерного стола необходимо точно определится с его конструктивными особенностями. Данная статья предоставляет инструкцию, согласно которой изготавливается простой фрезерный стол. Другие первого варианта сборки подробности смотрите на видео ниже.

Проверяем надежность крепления всех элементов – и фрезерный стол своими руками готов!

Предлагаем на ваш вкус еще несколько моделей фрезерный станков по дереву, сделанных своими руками.

Вариант 2. Еще один фрезерный стол и другие особенности сборки

Предлагаем конструкцию стола для фрезера с детальным анализом ее узлов.

Материалы и инструменты.

Для того чтобы изготовить стол под ручной фрезер своими руками, потребуются материалы:

металлический уголок или труба (для каркаса);
алюминиевая направляющая;
оси для крепления фрезера;
шпатлевка, грунтовка и краска по металлу;
саморезы; болты мебельные 6 х 60 мм;
болты регулировочные шестигранные с гайками – 4 шт. ;
фанера финская влагостойкая ламинированная, толщиной 18 мм (можно взять другой материал);
доски или обрезки фанеры (для изготовления параллельного упора).

Также необходимы следующие инструменты:

сварочный аппарат (для металлического каркаса стола);
дрель и сверла;
шуруповерт;
электролобзик;
фрезер;
шпатель, кисти, тряпки.

Основные чертежи

Конструктивные особенности фрезерного стола

Под фрезерный станок можно приспособить имеющийся верстак. Но целесообразнее, для исключения влияния сильной вибрации при работе фрезы, изготовить отдельную конструкцию, обеспечивающую устойчивость стола.

Основные нагрузки при работе оборудования передаются на основание. Поэтому станина должна быть надежная и устойчивая. Под станиной понимают неподвижное основание, на котором расположен фрезер. Она воспринимает все нагрузки и представляет собой конструкцию в виде стола с закрепленной крышкой. Изготовить ее можно из металлической трубы, уголка, швеллера, древесины, ДСП.

Необходимо учесть, что крепление самого фрезера осуществляется к столешнице снизу, значит, там требуется обеспечить пустое пространство.

Фрезер крепится к столу через высокопрочную и жесткую пластину для выполнения монтажных работ. Ее предпочтительно сделать из металла, текстолита или шпунтованной доски.

На подошве фрезера предусмотрены для крепления установочные отверстия с резьбой. В случае отсутствия резьбовых отверстий, нарезку выполняют самостоятельно. Если задача невыполнима, закрепите фрезерное устройство при помощи специальных прижимов.

Работы начните с выполнения фрезером выборки по форме и толщине монтажной пластины. Для упрощения на монтажной пластине прямые углы необходимо скруглить напильником. Углубление в крышке стола обеспечивает расположение пластины на одном уровне со столешницей.

По центру пластины сделайте отверстие для выхода инструмента, просверлите отверстия для крепления пластины на столе. Следующий шаг — сверление отверстий для присоединения фрезерного устройства, учитывайте, что крепежные элементы должны быть с потаем.

Как изготовить рабочую поверхность и основание

Изготовление основания будущего фрезерного стола начинается с рамы. Для удобства выполнения работ крышка стола должна выступать в фасадной части на 100-200 мм. Особое внимание при проектировании каркаса станины уделите высоте установки рабочей поверхности. Этот размер является определяющим для удобства работы за станком. Согласно эргономическим требованиям он должен составлять 850-900 мм в зависимости от роста человека. Для удобной эксплуатации будущего фрезерного станка можно в нижней части опоры установить регуляторы высоты. Это позволит, при необходимости, изменять размер высоты стола, в случае неровности пола поможет выставить столешницу по уровню.

В качестве рабочей поверхности для будущего станка пригодится кухонная столешница советских времен. Чаще всего она изготовлена из 36 мм листа ДСП, покрытого пластиком. Древесно-стружечный материал уменьшит вибрации, возникающие в процессе фрезеровки, а пластиковое покрытие обеспечит прекрасное передвижение по поверхности обрабатываемой детали. При отсутствии старой столешницы примените плиты МДФ или ЛДСП, с толщиной не менее 16 мм.

Выберите место для будущего фрезерного станка в своей мастерской, от этого зависят габариты и тип будущей конструкции. Это может быть агрегатный станок, расположенный на боковой части циркулярной пилы, настольный вариант, а может быть отдельно стоящий стационарный станок.

В случае если использование фрезерного станка не носит регулярный характер, сводиться к разовым работам время от времени, достаточно изготовить небольшой компактный стол.

Изготовить фрезерный станок под силу самостоятельно. Он представляет собой конструкцию, которая умещается на стандартном столе. Для работы понадобится плита ДСП, две доски. На листе ДСП параллельно закрепите две доски. Одну из них прикрепите к столешнице болтами, она будет служить для направления и как упор. Вторую используйте в качестве ограничительного упора. В крышке стола вырежьте проем для размещения фрезер. Фрезер прикрепите к крышке стола с помощью струбцин. Фрезерный станок в компактном исполнении готов.

Если в вашей мастерской много свободного места, то сделайте полноценный стационарный фрезерный станок. Работать на нем будет удобнее, нежели на настольной версии

Вариант 3. Дешевый самодельный стол для фрезера

Эскиз готов. Материалы приобретены. Инструмент, разложенный по своим местам в мастерской, ждет момента послужить своему хозяину. Мастер тоже настроен серьезно и не собирается хвататься за все сразу. Он все разложит по полочкам и сделает все поэтапно.

Этап №1.

Начните с изготовления каркаса будущего станка. Можно применить следующий способ изготовления станины. Профильную трубу 25×25 при помощи «болгарки» порежьте по размерам, затем сварите заготовки, предназначенные для рамы на которой будет располагаться рабочая поверхность. Приварите с одной стороны трубу, по которой впоследствии будет передвигаться параллельный упор. К раме приварите 4 опоры.

Для фиксации крышки стола периметр рамы обрамите уголком, тогда она будет сидеть в углублении.

Воспользуйтесь вторым способом изготовления каркаса. Он подразумевает дополнительные опоры для рабочей поверхности. Посередине стола приварите ограничители для фрезерного оборудования. Размер между ними должен соответствовать удобному креплению фрезера.

Для устойчивости конструкции соедините нижние опоры перемычками на высоте 200 мм от пола.

Этап №2.

Окрасьте полученную конструкцию. Для чего подготовьте поверхности: очистите металлические трубы и обезжирьте растворителем, после чего прогрунтуйте. Если есть необходимость в шпатлевке поверхностей, выполните специальной шпаклевочной смесью и наложите грунт. После полного высыхания окрасьте эмалью ПФ-115.

Этап №3.

Рабочую поверхность вырежьте по внутреннему размеру обрамления, установите ее плотно в уголки. После чего просверлите в верхней раме отверстия под крепление крышки стола. Разметьте саму столешницу, просверлите и надежно соедините со станиной при помощи мебельных болтов. Габариты стола 850×600×900.

Этап №4.

Отступите от края 200-250 мм и врежьте Т-образную направляющую по длине рабочей поверхности.

Этап №5.

Обрежьте половину фрезерных осей. Это даст возможность практически в два раза увеличить расстояние от подошвы до направляющей оси, что в свою очередь расширит диапазон возможностей инструмента.

Этап№ 6.

Снимите подошву с фрезерного оборудования, посередине рабочей поверхности стола разметьте отверстия под его крепление и просверлите их. В середине крышки стола сверлите дырку под прибор. По обеим сторонам от нее сверлите отверстия для крепления прижимов осей фрезера.

Этап№ 7.

На нижней стороне столешницы сделайте выборку под подошву фрезерного прибора.

С обеих сторон просверленного насквозь отверстия в выборке сделайте пазы для установки осей фрезера. Размер паза и оси должен совпадать.

По краям пазов сверлом Фостнера (картинка выше) просверлите отверстия для регулировочных болтов под шестигранник.

Этап№8.

Отрежьте два куска трубы по размеру ширины большого паза и просверлите в них по центру отверстия для несъемных болтов. Они будут служить прижимами осей фрезерного прибора. На болты накрутите гайки.

Этап№9.

По обеим сторонам осей установите болты и гайки из шестигранника, для регулировки плоскости фрезерного оборудования.

Этап №10.

Теперь изготовьте параллельный упор. Возьмите небольшой кусок фанеры и прорежьте в нем паз, чтобы он мог передвигаться по заранее приваренной для этого трубе. С помощью электролобзика вырежьте три полосы идентичный по размеру, где ее длина равняется сумме длины стола и ширины направляющей трубы и четыре пластины для них в виде ребер жесткости.

На полосе №1 сделайте полукруглое отверстие для удаления отходов деревообработки. Оно должно совпадать с прорезью в рабочей поверхности стола. В полосе №2 прорежьте квадратное отверстие в том же месте.

Полосу №3 из фанеры распилите на равные части. Одну прикрепите к задней стороне полосы с квадратным отверстием болтами или при помощи направляющих. Фанерные половинки должны перемещаться в противоположные стороны. По верхнему краю этой полосы установите направляющую из алюминия.

Этап №11.

Скрепите пластины №1 и №2 между собой сторонами с полуотверстиями. Два ребра жесткости закрепите по краю образовавшегося отверстия и два по сторонам на расстоянии 70-100 мм от края.

Вырежьте квадрат из фанеры по размеру расстояния между ребер, вырежьте в нем отверстие по диаметру шланга пылесоса. Прикрепите квадрат к ребрам жесткости.

Этап №12.

Зафиксируйте параллельный упор струбцинами. Это делается для мобильности перестановки упора. Если он предназначен только для фрезерного станка, то зафиксируйте его кронштейнами с пазами для передвижения.

Этап №13.

Приварите к металлической полосе толщиной 6 мм болт. Прижимы изготовьте из дерева с двумя пазами под болты в количестве двух штук.

Этап №14.

Установите фрезерное оборудование: проденьте в боковые отверстия прибора срезанные оси, наденьте на них гайки и закрепите прибор прижимами из труб.

Этап №15.

Переверните стол и с помощью шестигранника поднимите фрезер.

Для удобства поднятия фрезера целесообразно установить лифт на базе домкрата.

Вариант 4. Фрезерный станок на базе письменно стола

Фрезерный станок на базе письменно стола считается экономным и удобным вариантом решения. В перечне фото чертежей представлена таблица, со спецификацией деталей по размерами и рекомендуемым материалом.

Размеры детлей и материалы
