Чертеж сверлильного станка из дрели. Самодельный сверлильный станок в домашних условиях
C помощью обычной ручной дрели почти невозможно вручную просверлить строго перпендикулярное отверстие в толстом бруске, выполнить ряд точных параллельных сверлений. Покупать же для этой цели даже недорогой сверлильный станок, крайне расточительно, если подобная работа носит эпизодический характер.
Существуют специальные приспособления для электродрелей заводского изготовления, расширяющие их возможности в этом плане. Нажимайте на маленькие картинки справа для более детального их рассмотрения.
Их применение позволяет превратить дрель в некое подобие сверлильного станка. Конечно, можно обзавестись одним из таких устройств, подобрав его под свой инструмент, но можно сделать сверлильный станок из дрели и своими руками. Рассмотрим несколько подходов к решению этой задачи.
Сверлильный станок из дрели своими руками, чертежи
Детальных чертежей подобного приспособления не найти даже в интернете. Это отчасти объясняется множественностью подходов и технических решений, а отчасти – простотой и доступностью методов решения этой задачи. Проанализируем те, что нам удалось найти.
Этот, пожалуй, самый подробный и детальный. Главным преимуществом подобной компоновки является отсутствие каких-либо зубчатых пар, обеспечивающих вертикальное перемещение дрели по стойке, являющейся основой приспособления. Подпружиненная державка перемещается по стойке на величину расстояния между ней и нижним упором, за вычетом толщины сжатой пружины. Для предотвращения ее вращения в горизонтальной плоскости в стойке, очевидно, выполнен паз, по которому перемещается винт 16. Место крепления инструмента в державке выполняется, исходя из параметров конкретной дрели.
Еще проще для самостоятельного воплощения чертеж деревянной стойки для дрели.
На нем показаны не все размеры, ввиду того, что они не имеют принципиального значения. А рычажная система подачи, как и в предыдущем случае, обеспечит строго параллельное перемещение электродрели вдоль стойки. Удержание инструмента в верхнем положении достигается за счет сил трения в пазах и на боковых щечках державки и регулируется силой затяжки саморезов.
Если у вас имеется свободная винтовая пара, возможно от старых тисков, то ее также можно использовать для системы подачи инструмента в самодельной стойке для электродрели.
Для небольших дрелей можно применить и обычную резьбовую шпильку O 16-20 мм с соответствующей уширенной гайкой, которые продаются в магазинах, торгующих метизами.
Простые конструкции самодельных стоек для сверлильного станка
Мы подобрали для вас простые в изготовлении, но интересные на наш взгляд конструкции стоек для самодельных сверлильных станков на основе электродрели.
Такая деревянная стойка может успешно функционировать и без рычага, а подъем и опускание инструмента производится либо за ручку самого инструмента, либо за верхнюю часть короба, в котором он закреплен.
Интересна конструкция, в которой система из 2-х рычагов заменена 1-м с продольным пазом, по которому перемещается упорный винт.
Продуктивен метод комбинации материалов для стоек, позволяющих превратить электродрель в сверлильный станок. Так, основной материал для их изготовления – дерево, но наиболее изнашиваемые узлы выполняются из металла, что радикально удлиняет срок службы всего приспособления.
Интересна конструкция с использованием в качестве направляющих выпускаемых промышленно мебельных полозьев:
Высокая точность их исполнения практически не имеет люфтов.
Значительно упрощается процесс создания стойки для электродрели, если в вашем распоряжении имеется фотоувеличитель любой модели. Вряд ли когда-нибудь он сможет послужить вам по прямому назначению, а вот сверлильный станок из него получится отличный. Ведь он уже имеет в своей конструкции и направляющие, и зубчатую рейку для перемещения по ним довольно тяжелой головки, вместо которой и следует навесить держатель для дрели.
Не менее продуктивен вариант переделки в стойку сверлильного станка старых реечных волговских или жигулевских домкратов. Ведь вам не потребуется вся их высота для нормальной работы такого приспособления, а только небольшой промежуток винта.
Для этого достаточно лишь слегка доработать подъемный рычаг, в котором закрепить дрель, и упорную площадку.
А вот и видео:
Еще проще можно поступить, жестко закрепив дрель в верхней части такого домкрата, а на рычаге разместить рабочий столик. Не опускать дрель для сверления, а поднимать саму заготовку, тем более что нижняя часть винта в таких домкратах наименее изношена.
Да и вообще, этот же принцип можно применить для довольно больших и мощных дрелей, любым способом надежно закрепленных на мощной стойке будущего станка неподвижно. А изготовить небольшой подъемный столик можно по образу и подобию показанного в видеоролике:
Или использовать для этой же цели небольшой ромбический автомобильный домкрат, снабдив его надежным основанием и заменив верхний упор на рабочую площадку с тисочками или призмой.
Причем, и первое, и второе можно сделать съемным, а в длительных временных промежутках между сверлильными работами сам домкрат использовать по прямому назначению.
Более мощные конструкции сверлильных станков
И все же, когда мы говорим о сверлильном станке, то подразумеваем нечто более основательное, нежели описанное в предыдущем разделе, а материалом для таких устройств должен быть металл, даже если речь идет о совсем маленьких станочках для маломощного электроинструмента, типа этого:
И даже такая примитивная конструкция значительно расширяет возможности ручной дрели. Но, как сделать почти полноценный сверлильный станок своими руками, не применяя для этого сложных технических решений? Из простых, наиболее надежной нам представляется такая конструкция:
Самым большим ее недостатком является возможность свободного вращения держателя, а вместе с ним и дрели, вокруг стойки, но если вместо круглых труб применить квадратные или прямоугольные, то этот недостаток устранится. Главное: очень тщательно подобрать величины зазоров между стойкой и подвижной втулкой рамки-держателя для дрели.
Несколько другое, но не более сложное техническое решение для подачи инструмента к детали, в которой производится сверление, осуществил домашний умелец из видеоролика:
В заключение о выборе дрели
Если вы только планируете подобрать конкретную модель дрели с возможностью использования ее совместно с приспособлением, конструкции которых нами описаны выше, то:
1. Отдайте предпочтение инструменту мощностью не ниже 1 кВт.
2. Выбирайте модель со съемной ручкой, крепящейся круговым зажимом в обхват. Они имеют удобную широкую цилиндрическую часть на корпусе для крепления в держателе.
3. Выбирайте инструмент, имеющий несколько скоростей или плавную регулировку оборотов.
4. Кнопка вашей дрели должна иметь фиксатор во включенном положении.
5. Подключать дрель на стойке к сети лучше через розетку или удлинитель, имеющие клавишу включения, и жестко закреплять их на станине в удобном для экстренного выключения месте.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами;)
Необязательно тратить деньги на настольный сверлильный станок, ведь его не так уж и сложно сделать своими руками. Для этого понадобится приобрести, изготовить или воспользоваться бывшими в употреблении деталями. Мы расскажем вам о создании нескольких конструкций, и вы сможете подобрать свою модель для сборки.
Дрель есть почти у каждого хозяина, строящего или ремонтирующего свой дом или квартиру, занимающегося ремонтом бытовой и садовой техники, различными поделками из металла и дерева. Но для выполнения некоторых операций дрели недостаточно: нужна особая точность, требуется просверлить отверстие под прямым углом в толстой доске или просто хочется облегчить свой труд. Для этого потребуется станок, который можно выполнить на базе различных приводов, деталей машин или бытовой техники, другого подручного материала.
Тип привода — принципиальное различие конструкций самодельных сверлильных станков. Одни из них изготавливаются с использованием дрели, в основном электрической, другие — с использованием двигателей, чаще всего — от ненужной бытовой техники.
Настольный сверлильный станок из дрели
Самой распространённой конструкцией можно считать станок, выполненный из ручной или электродрели, которую можно выполнить съёмной, для возможности использования её вне станка, и стационарной. В последнем случае устройство включения можно перенести на станину для большего удобства.
Основные элементы станка
Основными элементами станка являются:
- дрель;
- основание;
- стойка;
- крепление дрели;
- механизм подачи.
Основание или станину можно выполнить из цельного спила твёрдого дерева, мебельного щита или ДСП. Некоторые предпочитают в качестве основания металлическую плиту, швеллер или тавр. Станина должна быть массивной, чтобы обеспечивать устойчивость конструкции и компенсировать вибрации при сверлении для получения аккуратных и точных отверстий. Размер станины из дерева — не менее 600х600х30 мм, из стального листа — 500х500х15 мм. Для большей устойчивости основание можно сделать с проушинами или отверстиями под болты и крепить его к верстаку.
Стойка может быть изготовлена из бруса, круглой или квадратной в сечении стальной трубы. Некоторые мастера в качестве основания и стойки используют каркас старого фотоувеличителя, некондиционный школьный микроскоп, другие детали, имеющие подходящую конфигурацию, прочность и массу.
Крепление дрели осуществляется с помощью хомутов или кронштейнов с отверстием в центре. Кронштейн надёжнее и даёт большую точность при сверлении.
Особенности конструкций механизма подачи дрели
Механизм подачи нужен для вертикального перемещения дрели вдоль стойки и может быть:
- пружинным;
- шарнирным;
- конструкцией по типу винтового домкрата.
В зависимости от принятого типа механизма тип и устройство стойки также будет отличаться.
На чертежах и фото приведены основные конструкции настольных сверлильных станков, которые можно сделать из электро- и ручной дрели.
С пружинным механизмом: 1 — стойка; 2 — металлический или деревянный профиль; 3 — ползунок; 4 — ручная дрель; 5 — хомут крепления дрели; 6 — шурупы для крепления хомута; 7 — пружина; 8 — угольник для закрепления стойки 2 шт.; 9 — шурупы; 10 — упор для пружины; 11 — барашковый болт для крепления упора; 12 — основание станка
С пружинно-рычажным механизмом
С пружинно-шарнирным механизмом: 1 — станина; 2 — шайба; 3 — гайка М16; 4 — амортизационные стойки 4 шт.; 5 — пластина; 6 — болт М6х16; 7 — блок питания; 8 — тяги; 9 — пружина; 10 — болт М8х20 с гайкой и шайбами; 11 — патрон для сверла; 12 — вал; 13 — крышка; 14 — ручка; 15 — болт М8х20; 16 — державка; 17 — стойка; 18 — стакан с подшипником; 19 — двигатель
С шарнирным беспружинным механизмом
Стойка, работающая по принципу винтового домкрата: 1 — станина; 2 — направляющий паз; 3 — резьба М16; 4 — втулка; 5 — гайка, приваренная к втулке; 6 — дрель; 7 — ручка, при вращении которой происходит движение дрели вверх или вниз
Сверлильно-фрезерный станок: 1 — основание станка; 2 — опоры подъёмной плиты стола 2 шт.; 3 — подъёмная плита; 4 — ручка подъёма стола; 5 — подвижный держатель дрели; 6 — дополнительная стойка; 7 — винт фиксации держателя дрели; 8 — хомут крепления дрели; 9 — основная стойка; 10 — ходовой винт; 11 — барабан со шкалой Нониуса
Станок из автомобильного домкрата и дрели
Каретка выполнена из мебельных направляющих
Мини-станок из списанного микроскопа
Основание и стойка из старого фотоувеличителя
Станок из ручной дрели: 1 — станина; 2 — стальные прижимы; 3 — пазы для крепления дрели; 4 — гайка крепления дрели; 5 — дрель; 6 — ползун; 7 — трубки направляющие
Видео 1. Пошаговое руководство для недорогого станка. Станина и стойка — деревянные, основа механизма — направляющая для мебели
Видео 2. Сверлильный станок — домкрат от «Жигули» и дрель
Видео 3. Пружинно-рычажная стойка для дрели
Видео 4. Пошаговое создание стальной стойки для дрели
Станок на основе рулевой рейки легкового автомобиля
Рулевая рейка для автомобиля и дрель — достаточно массивные изделия, поэтому станина должна быть также массивной и, желательно, с возможностью закрепления станка на верстаке. Все элементы выполняют на сварке, так как соединение на болтах и винтах может оказаться недостаточным.
Станину и опорную стойку сваривают из швеллеров или другого подходящего проката, толщиной около 5 мм. Рулевую рейку закрепляют на стойку, которая должна быть длиннее рейки на 70-80 мм, через проушины рулевой колонки.
Чтобы станком удобнее было пользоваться, управление дрелью выносят в отдельный блок.
Видео 5. Сверлильный станок на основе рулевой рейки от «Москвич»
Порядок сборки сверлильных настольных станков:
- подготовка всех элементов;
- крепление стойки к станине (проверяем вертикальность!);
- сборка механизма перемещения;
- крепление механизма к стойке;
- крепление дрели (проверяем вертикальность!).
Все крепления должны быть выполнены максимально надёжно. Стальные неразъёмные конструкции желательно соединять сваркой . При использовании любого рода направляющих нужно убедиться, что при движении не образуется поперечный люфт.
Совет! Для фиксации детали, в которой высверливается отверстие, станок можно оборудовать тисками.
В продаже также можно найти готовые стойки для дрели. При покупке нужно обратить внимание на массу конструкции и размер рабочей поверхности. Лёгкие (до 3 кг) и недорогие (до 1,5 тыс. руб.) стойки годятся для выполнения отверстий в тонком фанерном листе.
Сверлильный станок с использованием асинхронного двигателя
Если дрель в хозяйстве отсутствует или её не желательно использовать в станке, можно выполнить конструкцию на основе асинхронного двигателя, например, от старой стиральной машины. Схема и процесс изготовления такого станка достаточно сложные, так что его лучше делать мастеру с достаточным опытом выполнения токарных и фрезеровочных работ, сборки электросхем.
Устройство сверлильного станка с двигателем от бытовой техники
Для ознакомления с конструкцией приведём сборочные чертежи и деталировку, а также характеристики сборочных единиц в спецификациях.
Детали и материалы для изготовления станка приведены в таблице:
Таблица 1
Поз. | Деталь | Характеристика | Описание |
1 | Станина | Плита текстолитовая, 300x175 мм, δ 16 мм | |
2 | Пятка | Стальной круг, Ø 80 мм | Может быть сварной |
3 | Основная стойка | Стальной круг, Ø 28 мм, L = 430 мм | Один конец обточен на длину 20 мм и на нём нарезана резьба М12 |
4 | Пружина | L = 100-120 мм | |
5 | Втулка | Стальной круг, Ø 45 мм | |
6 | Стопорный винт | М6 с пластиковой головкой | |
7 | Ходовой винт | Тr16х2, L = 200 мм | От струбцины |
8 | Матричная гайка | Тr16х2 | |
9 | Стальной лист, δ 5 мм | ||
10 | Кронштейн ходового винта | Лист дюралюминия, δ 10 мм | |
11 | Специальная гайка | М12 | |
12 | Маховик ходового винта | Пластик | |
13 | Шайбы | ||
14 | Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи | Дюралюминиевый круг, Ø 69 мм | Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой |
15 | Электродвигатель | ||
16 | Блок конденсаторов | ||
17 | Дюралюминиевый круг, Ø 98 мм | ||
18 | Винт М5 с пластмассовым грибком | ||
19 | Возвратная пружина шпинделя | L = 86, 8 витков, Ø25, из проволоки Ø1,2 | |
20 | Дюралюминиевый круг, Ø 76 мм | ||
21 | Шпиндельная головка | см. ниже | |
22 | Лист дюралюминия, δ 10 мм | ||
23 | Приводной ремень | Профиль 0 | Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов |
24 | Выключатель | ||
25 | Сетевой кабель с вилкой | ||
26 | Рычаг подачи инструмента | Стальной лист, δ 4 мм | |
27 | Съёмная рукоятка рычага | Стальная труба, Ø 12 мм | |
28 | Патрон | Инструментальный патрон № 2 | |
29 | Винт | М6 с шайбой |
Шпиндельная головка обеспечивает и поступательное и вращательное движение. Она смонтирована на собственной базе — дюралюминиевой консоли.
Детали и материалы для изготовления шпиндельной головки приведены в таблице:
Таблица 2
Поз. | Деталь | Характеристика |
1 | Стальной круг Ø 12 мм | |
2 | Стальная труба Ø 28х3 мм | |
3 | Подшипник 2 шт. | Радиальный подшипник качения № 1000900 |
4 | Винт | М6 |
5 | Шайбы-прокладки | Бронза |
6 | Рычаг | Стальной лист δ 4 мм |
7 | Специальный винт М6 с рифлёной кнопкой | |
8 | Гайка | Низкая гайка М12 |
9 | Стальной круг Ø 50 мм или труба Ø 50х11 мм | |
10 | Подшипник | Радиальноупорный |
11 | Разрезное стопорное кольцо | |
12 | Стальной круг Ø 20 мм |

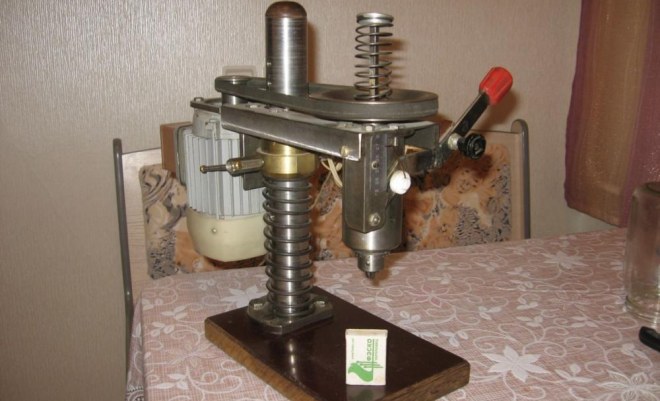

Сверлильный станок собран
Электрическая схема зависит от вида двигателя.
Простая электрическая схема для заводского станка 2М112
Самодельные станки для сверления печатных плат
Мини-станочки для сверления плат радиолюбителями также заимствуют привод от различных маломощных устройств. При этом используют резаки для обрезки фотографий в качестве рычагов, паяльники, цанговые карандаши вместо патрона. Место сверления подсвечивают светодиодными фонариками — возможностей для технического творчества достаточно.
Простая электрическая схема управления электромотором
Видео 7. Мини-станок для сверления плат
Сделать сверлильный станок своими руками целесообразно в тех ситуациях, когда в домашней мастерской или гараже возникнет необходимость сверления отверстий в деталях различной конфигурации, а также изготовленных из разных материалов. Следует отметить, что такое устройство позволяет получать отверстия с достаточно высоким уровнем качества.
Когда требуется самодельный сверлильный станок
На производственных или ремонтных предприятиях, где операция сверления считается наиболее распространенной, для ее выполнения используется специальное устройство, модели которого могут иметь различную функциональность. Так, это может быть компактный настольный сверлильный станок, отличающийся простейшей конструкцией, либо оборудование, оснащенное несколькими рабочими шпинделями и числовым программным управлением.
Для сверления отверстий в различных материалах, которое выполняется в условиях домашней мастерской или гаража, можно использовать оборудование, сделанное своими руками. Естественно, что для применения в домашних условиях необходимо простейшее устройство, которое можно сделать из комплектующих и материалов, находящихся практически в любом гараже или домашней мастерской.
И в этой статье мы не оставим без ответа вопрос о том, как сделать сверлильный станок дома, затратив при этом минимум средств. В этом нам помогут чертежи и опыт множества мастеров, уже прошедших этот путь.
Необходимость в таком мини сверлильном оборудовании по металлу, дереву или пластику чаще всего возникает у тех, кто привык самостоятельно выполнять различные ремонтные работы в своем доме или квартире. Также довольно часто постройкой озадачиваются радиолюбители.
Казалось бы, для выполнения такой операции можно использовать обычную дрель, но такой инструмент не всегда в состоянии обеспечить требуемое качество и точность выполнения сверлильных операций. Самодельный , кроме своей компактности, обладает еще одним важным качеством: на него можно устанавливать сверла различных типов.
Сверлильный станок из обычной дрели
Чтобы сделать для своей домашней мастерской небольшой, но функциональный сверлильный станок, не надо приобретать особые материалы и комплектующие. Конструкция такого удобного и полезного настольного устройства содержит в себе следующие составные элементы:
- основание, которое еще называют станиной;
- механизм, который обеспечивает вращение рабочего инструмента (в качестве такого механизма можно использовать обычную дрель);
- устройство для обеспечения подачи;
- вертикальную стойку, на которой закрепляется механизм вращения.
Стойку, на которой будет крепиться дрель, можно сделать из листа ДСП. Данный материал вполне способен выдержать вес такого устройства. Станина такого мини станка должна быть более массивной, так как она защищает всю конструкцию от возникновения вибраций, которые могут отрицательно сказаться как на качестве и точности получаемого отверстия, так и на комфортности работы.
В качестве материала станины такого можно использовать обычную мебельную плиту, толщина которой составляет более 2 см. Удобнее всего применять для этого основание старого фотоувеличителя, немного доработав его конструкцию. Иногда используют старый микроскоп, но это довольно редкий вариант, так как такой агрегат будет недостаточно большой и его применение будет ограничено.
То, какое качество и точность будет обеспечивать самодельный сверлильный станок, зависит преимущественно от того, насколько правильно и надежно выполнено соединение его основания и вертикальной стойки. Важными элементами такого микро станка являются две направляющие, по которым будет двигаться колодка с закрепленной на ней дрелью. Такие направляющие лучше всего изготовить из двух полос стали, которые надо надежно прикрутить к стойке при помощи шурупов.
При изготовлении колодки желательно использовать стальные хомуты, которые надежно зафиксируют на ней дрель. Кроме того, чтобы избежать нежелательных вибрационных процессов при сверлении, в месте соединения колодки и дрели необходимо установить прокладку из толстой резины.
После этого нужно сделать механизм подачи такого мини станка, который должен обеспечивать перемещение электродрели в вертикальном направлении. Схемы изготовления подобного механизма могут быть разными, но он традиционно содержит в своей конструкции рычаг и пружину, которая крепится одним концом к стойке, а вторым - к колодке с дрелью. Такая пружина придает механизму подачи большую жесткость.
Сверлильный станок из дрели, которую не планируется с него снимать, можно сделать более удобным в эксплуатации, если разобрать родной выключатель дрели и смонтировать отдельную кнопку на станину мини оборудования. Такая кнопка всегда будет у вас под рукой и позволит оперативно включать и выключать устройство. Как видите, сверлильный станок из дрели совсем несложно сделать, для этого вполне достаточно внимательно прочесть эти инструкции или посмотреть обучающие видео в данной статье.
Пример станка из дрели более подробно
В качестве примера рассмотрим более подробно один из вариантов самодельного сверлильного , собранного в домашних условиях.
Изготовление станка с использованием асинхронного двигателя
Отсутствие в хозяйстве лишней электрической дрели - это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.
Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.
Учитывая тот факт, что вес асинхронного двигателя больше, чем масса обычной дрели, вам потребуется более мощное основание и стойка для размещения механизма подачи.
Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке. Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку.
Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:
- шестерня;
- шестигранник, на который будет надеваться шкив;
- два подшипника;
- трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
- зажимное кольцо, которое должно быть изготовлено из прочной стали.
Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.
Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.
Пример сверлильного станка с асинхронным двигателем
Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.
Сверлильные работы особой сложностью не отличаются и зачастую не требуют другого оборудования, кроме обычной дрели. Поэтому в домашних мастерских сверлильный станок может отсутствовать. Однако если имеется изготовленный своими руками настольный сверлильный станок, вы сможете с облегчением вздохнуть, так как часть ваших забот решиться сама по себе.
Предназначение сверлильного станка
Иногда случаются ситуации, когда электрическая или ручная дрель не способна обеспечить желаемые параметры просверливаемого отверстия. Часто в радиолюбительской практике нужно изготавливать печатные платы, где следует сверлить много отверстий, которые имеют малый диаметр. Просверливать отверстия диаметром 0,5-1 миллиметр ручной или электрической дрелью или большим сверлильным станком неудобно, да и сверло может поломаться.
Покупка промышленных сверлильных станков не всегда экономически целесообразная, и тогда можно изготовить самодельный сверлильный станок. Многие выбирают именно мини сверлильные станки, так как, не смотря на кажущуюся сложность конструкции, они на самом деле являются очень простым оборудованием и состоят из четырех деталей.
Самодельный сверлильный станок предназначается для сверления сквозного и глухого отверстия в сплошном материале, к примеру, рассверливание, развертывание, зенкеровка, вырезание из листовых материалов дисков и нарезание внутренней резьбы. На сверлильно-фрезерных станках можно выполнять фрезеровку, шлифование поверхности, наклонно-торцевую фрезеровку и горизонтальную фрезеровку.
Для выполнения вышеописанных операций используется зенкер, сверло, метчик, развертка и прочие инструменты. Применяя специальные приспособления и дополнительные инструменты, вы сможете вырезать отверстие с большим диаметром, расточить отверстие и точно притереть отверстие.
Виды сверлильных станков
Сверлильные станки бывают таких типов: одно- и многошпиндельные полуавтоматы, вертикально-сверлильные, координатно-расточные, радиально-сверлильные, горизонтально-расточные, горизонтально-расточные, алмазно-расточные. Модели обозначают числами и буквами. Первая цифра обозначает группу, к которой причисляют станок, вторая - разновидность станка, третья и четвертая - габариты станка или размеры обрабатываемой заготовки.
Буква, что стоит после первой цифры, значит, что определенная модель сверлильного станка является модернизированной. Если буква расположена в конце, то следует понимать, что на основе главной модели изготовили отличный от него сверлильный станок. Можно выделить из всех сверлильных станков такие основные разновидности универсальных станков: много- и одношпиндельные, радиально- и горизонтально-сверлильные.
Зависимо от области использования, различают специальное и универсальное сверлильное оборудование. Широкое применение нашли и специализированные станки для массового производства и крупносерийной промышленности, что изготавливаются на базе универсальных станков посредством оборудования их многошпиндельными резьбонарезными и сверлильными головками и благодаря автоматизации цикла работы.
Конструкция сверлильного станка
Сверлильный станок, как и другие технологические машины, состоит из таких составных частей: передаточного механизма, двигателя, органов управления и рабочего органа. Передаточный механизм предназначен для передачи движения от электрического мотора к рабочему органу, которым считается сверло, что крепится в патроне, насаженном на шпиндель - вращающийся вал.
Вращение к шпинделю от электрического двигателя передается при помощи ременной передачи. Поворотом рукоятки патрон и сверл можно опускать или поднимать с использованием реечной передачи.
На передней панели сверлильного станка располагаются кнопки выключения и включения электродвигателя. Устройство сверлильного станка достаточно простое: включается станок посредством нажатия на одну из крайних кнопок зависимо от нужного направления вращения шпинделя, выключить станок можно, нажав на среднюю красную кнопку.
К основанию станка прикрепляется неподвижно вертикальный винт-колонна. Поворачивая рукоятку, можно перемещать вверх или вниз вдоль винта шпиндельную бабку, вторая рукоятка служит для её фиксации в необходимом положении. Контролируют глубину глухих отверстий с помощью предусмотренной шкалы.
Зависимо от материала заготовки, необходима разная скорость сверления. Для этого принято устанавливать определенную частоту вращения шпинделя, перебросив на шкивы различных диаметров ремень ременной передачи. В цехах заводов используются более сложные схемы сверлильных станков, чем были только что рассмотрены.
Принцип работы станка
Перед сверлением с помощью самодельного станка нужно убрать с рабочего стола все лишнее. Заготовку с намеченными центрами отверстий необходимо закрепить в тисках. Дальше вставляют сверло нужного диаметра в патрон и закрепляют с помощью специального ключа. Для проверки правильности проведенной работы станок включают на время.
Если вы правильно установили сверло, при вращении его острие не будет описывать окружность. Если оно установлено с перекосом и происходит его биение, то сверлильный станок нужно выключить и закрепить сверло согласно инструкции сверлильного станка. Потом поверните рукоятку подачи, опустите сверло и установите тиски с заготовкой таким способом, чтобы керн совпадал с острием сверла.
Включите станок и сверлите отверстие, на рукоятку подачи нажимайте плавно, без больших усилий и рывков. При сверлении сквозного отверстия установите заготовку на деревянный брусок, чтобы сверло не сломалось, и стол станка не испортился.
При сверлении глубокого отверстия время от времени выводите сверло из отверстия и охлаждайте его, окуная в посуду с охлаждающей жидкостью. Силу нажима на рукоятку в конце сверления рекомендуется уменьшить. Просверлив отверстие, плавно поверните штурвал подачи, шпиндель поднимите в крайнее верхнее положение и выключите станок.
Изготовление сверлильного станка
Сверлильный станок несложно изготовить своими руками. В быту выгодно на руках иметь приспособления и инструменты для выполнения столярных и слесарных работ. После устаревания многих бытовых приборов в арсенале хозяев остаётся много полезных запчастей и электрических моторов, из которых можно при желании смастерить такое полезное оборудование, как сверлильный станок.
Сверлильный станок из дрели
Самым простым решением для вас будет сборка мини сверлильного станка своими руками с использованием дрели. Дрель немного весит, поэтому стойку можно изготовить из ДСП, досок или листового металла. Для комфортной работы на подобном самодельном станке необходимо, чтобы он получился довольно массивным для поглощения вибрации дрели и достаточно устойчивым.
Важно между держателем и основанием получить прямой угол. Обычно дрель крепят с помощью двух хомутов (лучше поместить между хомутом и дрелью резиновую прокладку) к доске, которая двигается вдоль направляющих, что закреплены на этой подвижной доске и на другой неподвижной доске. Движением подвижной доски вниз и вверх управляют с помощью связанного с ней рычага.
Движение рычага вниз можно ограничить бруском, подпирающим рычаг в нижнем положении. Неподвижную доску к горизонтальной трубе крепят через фланец. Горизонтальную трубу через угольник крепят к вертикальной трубе, что крепится через фланец к основанию станка (к толстой широкой доске) или к верстаку.
Высоту бруска, который ограничивает нижнее положение рычага, регулируют, что позволяет изменять глубину сверления. Сделайте в подвижной доске 4 отверстия, что предназначены для фиксирующих дрель хомутов. На её стороне, что обращена к неподвижной доске, приклеивают узкие реечки, которые смазывают для лучшего скольжения воском.
Дрель, помимо хомутов, фиксируют с помощью двух стержней, которые поддерживают её снизу. Так как при подобном креплении форма дрели строго не обеспечивает вертикального положения сверла, нужно приклеить к доске реечку, компенсирующую это.
Для обеспечения свободного хода дрели направляющие нужно готовить строго в вертикальном направлении. Ими могут выступ быть металлические профили из алюминия, которые прикручивают шурупами с резьбой к доскам по всей длине. Собрав прочную и устойчивую конструкцию, необходимо крепить направляющие профиля строго перпендикулярно плоскости основания и параллельно друг другу.
На фото изготовленных своими руками сверлильных станков хорошо видны места крепления к подвижной площадке дрели и методику монтажа направляющих профилей. Направляющие должны обеспечивать качественное прижатие подвижной к неподвижной доске. Главным условием при этом выступает отсутствие перекосов и люфта.
При сборке рычага помните, что нельзя затягивать подвижные узлы, для стопорения гаек принято использовать вторую гайку. Рейка, которая ведет к подвижной доске от рычага, на конце должна быть закругленной. После уменьшения сил надавливания для автоматического поднятия дрели в верхнее положение необходимо поставить пружины на сдавливание или растяжение.
Один конец пружины крепится к горизонтальной трубе проволокой, а второй конец прикрепляют к низу подвижной доски. Когда пружина не является достаточно гибкой, и мешает неподвижная доска, то это делают через веревочку.
Станок из мотора от стиральной машины
Чертеж сверлильного станка, который собирается на основе мотора от стиральной машины, отличается от рассмотренного выше сложнейшей механикой и типом электропривода. Асинхронный мотор от старой стиральной машинки является более увесистым и имеет большую вибрацию. Тряска будет сильнее, чем дальше от стойки располагается двигатель.
Интенсивная вибрация провоцирует неточное сверление и поломку сверла. Имеются два выхода - изготовить мощную станину, чтобы при опускании сверла опускался и привод, или мотор поместить неподвижно ближе к стойке держателя, тогда будет ходить исключительно рабочая часть сверлильного станка.
Второй способ подразумевает более сложное исполнение. Здесь необходима шкива и ремень, которые позволяют регулировать скорость вращения. Существует много решений и без ременной передачи с размещенным у стены приводом. Их намного проще собрать, но сборка, которая будет рассматриваться ниже, характеризуется нестандартным подходом, и определенные применяемые приёмы могут оказаться полезными.
Вибрации всё же остаются, но они являются настолько минимальными, что при сверлении железа с помощью сверлу 0,7 миллиметров, сверло остается целым. В домашних условиях о высокой точности при изготовлении подобных механизмов можно всего лишь мечтать, всё же необходимо стремиться к максимальной подгонке деталей. От этого будут зависеть характеристики сверлильного станка и его работоспособность.
Подвижная часть станка состоит из осевого шестигранника, трубки подходящего размера, зажимного кольца и двух подшипников и трубки с внутренней резьбой для закрепления патрона. На шестигранник, часть будущей передаточной системы, одевается впоследствии шкив. Трубку необходимо предварительно пропилить болгаркой вдоль с обоих торцов, причём сделайте надпилы сверху достаточно глубокими, чтобы обеспечить надежное сцепление с шестигранником.
Вход необходимо сделать плотным, вбивать молотком. Если происходит надевание без особых усилий, то необходимо подобрать другую трубку. Затем набить сжимающее кольцо и подшипники. Регулировочная система по высоте состоит из трубы с надпилами и шестерни. Чтобы сделать надпилы точно, необходимо раскатать пластилин и по нему проехать шестерёнкой.
Возникнет отпечаток, который легко замерить и изготовить на регулировочной трубе соответствующую разметку. Длина этой лесенки должна соответствовать максимальной высоте, на которую можно поднять сверло. Впрессовывайте ось с шестигранником и подшипниками в трубу с прорезями.
Подобная конструкция будет ходить вперёд и назад вертикально в стационарной трубе станины, когда происходит прокручивание шестерни. Одновременно осуществляется в горизонтальной плоскости вращение оси через ременную передачу. Станина выполняется из металлического уголка при помощи болтов. Всю конструкцию крепят на стену.
И напоследок запомните, что первый вариант сборки сверлильного станка является предпочтительным. Предложенный вторым вариант сборки может быть дополнен или улучшен. Однако и подобное упрощенное решение заслуживают внимания.
Не всегда имеет смысл и целесообразность покупать сверлильный станок заводского производства. Можно изготовить вертикальный сверлильный станок из дрели своими руками. Для этого понадобится дрель и материалы для изготовления стойки. Такое оборудование рекомендуется использовать в домашних мастерских или гаражах, когда сверление не основная операция или выполняется достаточно редко и точностью отверстия можно пренебречь.
Чтобы ускорить процесс, достаточно купить в магазине инструментов специализированную стойку для дрели. В итоге получается подобие вертикально-сверлильного станка бытового уровня, по точности сверления не уступающего станкам для домашних мастерских.
На фото показаны сверлильные стойки заводского производства. Их можно купить в любом интернет-магазине инструментов по ценам от 200 долларов.
Статья призвана дать вам идеи как самому сделать сверлильный станок из дрели, поэтому мы не даем четкого алгоритма по его изготовлению, ведь он делается из подручных материалов: у одних мастеров он будет, у других — нет. Поэтому мы даем основные идеи, а каждый применит свои конструктивные решении и сделает свой вертикальный самодельный сверлильный станок.
Если вы не ищете легких путей, то стойку мы изготовим самодельную. Стойку можно изготовить из дерева или металла. Из дерева будет дешевле, легче в изготовлении, но пострадает долговечность.
Металлические более сложны, но имеют не сравнено более долгий ресурс и прочностные характеристики. Выбор материала стойки еще зависит от обрабатываемых заготовок: при постоянном сверлении металла лучше изготавливать металлическую.
Сборка станка
Металлические стойки собираются из уголков для каретки, квадратной трубы 50×50 для стойки и 10×10 для кронштейна для дрели, полосы для основания и проушин. Основание и кронштейн свариваются, после чего все элементы собираются и скрепляются болтами. Рекомендуется изготавливать несколько кронштейнов с различными переходниками (зажимными кольцами) под разные типы дрелей. Каретка перемещается по штанге при помощи стального тросика, намотанного на барабан рукоятки. Чтобы каретка не имела люфт и не падала под собственным весом вниз, ее просверливают, нарезают резьбу и закручивают болт (или несколько болтов). Тем самым выбирается люфт между кареткой и стойкой будущего сверлильного станка. Ручку перемещения каретки производят из проката диаметром 6 – 8 мм.
Имея несколько кронштейнов с различными зажимными кольцами возможно гибко подбирать дрели и обрабатывать практически любые материалы.
В будущем самодельное оборудование можно модернизировать и дорабатывать, например, разметить или установить шкалу, которая будет указывать длину перемещения каретки. Это помогает при сверлении глухих отверстий.
Существует несколько способов крепления:
- несколькими хомутами;
- на металлическом кронштейне в отверстии под шейку дрели.
Видео варианта конструкции из дрели на деревянной стойке.
Самый простой вариант изготовления самодельной сверлильной конструкции в домашних условиях
Самодельный сверлильный станок из дрели никогда не заменит заводской и всегда будет уступать в качестве сборки и точности сверления. Основное преимущество самодельного – низкая цена, возможность просверлить отверстия тогда, когда заводской станок не доступен по тем или иным причинам.
