На вид и структуру кровли влияет архитектурная специфика сооружаемого жилого дома. Учитывая такие нюансы, осуществляется подразделение кровли на отдельные варианты: сложные (фигурные), а также плоские виды кровли. Для каждого из них характерны некоторые особенности стропильной системы, различная форма кровли (на фото — вариант кровли для загородного дома).

Разновидности крыш

Отличие в стропильной системе заключается в уклоне. В том случае, когда наклон крыши частного дома не превышает десяти градусов, подобные крыши профессионалы считают плоскими.

При присутствии более существенного уклона, речь ведется о сооружении скатной крыши (пример на фото). Существует их классификация по назначению и количеству использованных уклонов.

Устройство и главные компоненты крыши

Кровли частных домов скатного вида сходны по строению, предполагают присутствие однотипных элементов в конструкции. В любой скатной кровле присутствуют следующие элементы:

Имея представление об устройстве скатных крыш, рассмотрим отдельные их виды.

Односкатные варианты

Данный тип крыши для домов используется достаточно редко. В основном подобную конструкцию применяют при строительстве разнообразных хозяйственных построек, складских помещений, гаражей, магазинов.

Внимание! Для такой крыши характерна определенная стропильная система, в которой балки, установленные для кровельного материала, опираются на стены дома и являются ровными направляющими.

Среди основных положительных характеристик такого варианта крыши выделим простоту монтажа.

Двускатные конструкции

В строительстве частных домов крыши такого вида встречаются достаточно часто. У данного варианта кровли предполагается два уклона, которые опираются на стены одной высоты. Часто подобную конструкцию именуют щипцовой, так как она предполагает наличие фронтонов, напоминающих по своему формату треугольники. У стропильных систем крыш частных домов, состоящих из двух скатов, довольно много отличий от простой односкатной кровли. Помимо внешних различий, они отличаются сложностью монтажа.

Вальмовые крыши

Сооружение вальмовой кровли для частных домов является сложным занятием, так как она состоит из четырех скатов. Два склона такой конструкции аналогичны по форме трапеции, а два ската изготавливают в виде треугольников, имеющих меньший размер. Такие треугольники, расположенные со стороны фронтонов домов, называют вальмами.

Такой вариант кровли довольно часто применяют в частном строительстве, она идеально подходит для домов с прямоугольной формой. Четырехскатная вальмовая конструкция открыта для ветров со всех направлений, поэтому вальмовая конструкция всегда остается чистой. Снег, различный мусор, грязь полностью с нее сдувается.

Многощипцовые конструкции крыши

Такие вальмовые сооружения подходят для домов со сложной геометрической формой. У подобных крыш множество ендов (внутренних углов, которые образуются в результате сопряжения скатов кровли) и наружных ребер. Именно из-за таких внутренних и наружных сопряжений плоскостей существенно усложняется монтаж кровли такого типа.

Стропильная система у такого вида вальмовой крыши состоит из множества ребер, которые установлены в различных плоскостях под разным углом. Ребра связаны в единую схему, в которой для каждого отдельного элемент отводится своя функция.

Мансардная ломаная крыша

Разновидностью двухскатной конструкции является мансардная конструкция. Она обустраивается для увеличения внутреннего размера чердака. Такой результат можно получить благодаря излому прямой плоскости, поэтому ее и именуют сломленной кровлей. Ломаная конструкция по трудности монтажа практически не уступает обустройству простой двухскатной кровли. Такая конструкция используется только в тех жилых домах, в которых предполагается наличие просторного чердака.

Плоские крыши

Такой вариант для частного строительства не характерен, так как предполагается минимальный уклон. Такие кровли с трудом выдерживают нагрузку от снега в зимнее время, поэтому подобные конструкции не используются для больших площадей. При обустройстве под нее стропильной системы, применяют металлические либо железобетонные конструкции. По устройству такие конструкции аналогичны скатным вариантам, для них также характерны обрешетка и стропила. У плоских крыш нет наклонных ребер жесткости, конька.

Совет! У плоских крыш отличный внешний вид, можно дополнительно обустроить на них уголок для отдыха, сделать летнюю террасу с цветущим садом.

Особенности вальмовой кровли

При замене фронтонов на два ската треугольного вида, получается вальмовая кровля. В верхней части скатов встраивают слуховые окна. Так как для строительства такой конструкции потребуются специальные навыки, без профессиональной помощи вам не обойтись. По устойчивости, такой вариант крыши для частного дома не имеет аналогов, кровля легко справляется даже с сильными ветрами.

Полувальмовые типы

Помимо вальмовой конструкции, можно использовать в частном строительстве и полувальмовые варианты. Они считаются промежуточным вариантом между вальмовой и двухскатной конструкцией. В таком случае торцевые фронтоны выполняют в виде трапеции, верх их накрывают полувальмами. В основном в подобных сооружениях на фронтоне располагают окно достаточного размера, сами полувальмы являются необычными декоративными элементами.

В современном строительстве также применяют и такой вариант полувальмовой конструкции кровли, при котором фронтон имеет правильную треугольную форму, в ней организовывают слуховое окно.

Шатровые варианты

Она используется для домов, построенных в виде равностороннего многоугольника или квадрата. Специфика подобной конструкции заключается в том, что скаты выполняются в виде треугольника, сходящегося вверху в одной точке. Новичку сложно будет самостоятельно возвести подобную конструкцию, потребуется помощь профессионального строителя. С конструктивной точки зрения, такая кровля имеет от трех и больше скатов. У данного варианта не предполагается наличие конька, каты симметрично располагаются по отношению друг к другу. При квадратной либо многоугольной форме дома, чаще всего применяют шатровый вариант крыши. Она прекрасно ведет себя по отношению к сильным ветрам. Кроме того, подобные конструкции предполагают массу возможностей для практической реализации сложных дизайнерских задумок. В представленном сюжете подробно рассматриваются все особенности вальмовых конструкций для кровли, наиболее часто встречающиеся в современном частном строительстве

Представляем новый проект от нашего архитектурного бюро – проект двухэтажного дома с четырехскатной вальмовой крышей и гаражом в ДНП Оболдино-1 Московской области. Работая с заказчиком, мы предложили расположить двухэтажный дом в угловой зоне участка. У такого местоположения есть несколько несомненных преимуществ, одно из них – большое свободное место на участке, где можно разместить, например, . Другое преимущество — перед гаражом дополнительно выделена площадь для парковки двух автомобилей.

Проект дома 2 этажа с гаражом — практичное решение.

Прогуляемся по дому. На первом этаже расположены большая кухня-столовая совмещенная с гостиной, гостевая комната, гардеробная, удобная кладовая, котельная, санузел, а также уютная терраса с барбекю. Планировка зоны кухня-столовая-гостиная открытая, что, несомненно, является преимуществом.

У нас можно купить готовый проект дома с четырехскатной крышей

Заказчик в ходе проектирования пояснил, что сам большой любитель провести время у плиты на кухне, приготавливая кулинарные блюда для своей семьи. Поэтому практически в центре кухни-столовой расположен островок с плитой и рабочей зоной для приготовления изысканных угощений для всех участников последующей трапезы.

Обеденный стол вынесен ближе к окнам. Пространство вокруг стола освещено в погожий день ярким солнцем сразу из трех огромных окон с двух сторон света. После сытного обеда можно продолжить неторопливую беседу в рядом расположенной гостиной. На втором этаже расположены спальня родителей, две детских комнаты, две гардеробные и два санузла. Все сделано для спокойного и безмятежного отдыха всей семьи после насыщенного событиями дня.

Преимущества проекта дома с вальмовой крышей

Основное достоинство этого проекта – совмещенные с домом гараж на один автомобиль и терраса с зоной барбекю. Эти постройки окружают двухэтажный дом, сливаясь с ним в едином архитектурном стиле. Крыша террасы и гаража визуально является продолжением вальмовой крыши дома.
Для дома нашего заказчика была выбрана именно вальмовая или шатровая четырехскатная крыша, обладающая уникальными преимуществами, в том числе и лучше всех типов крыш выдерживающая ветровые нагрузки. Угол наклона и высота крыши были выбраны исходя из расчетов ветровых и снеговых нагрузок в данной местности.
Отсутствие фронтонов и большие свесы делают фасад дома гармоничным, приближенным к «золотому сечению», т. е. практически идеальным пропорциям всего дома. К тому же такие свесы в большей мере защищают фасады дома со всех сторон от атмосферных осадков.

Планы дома с гаражом и террасой

1 этаж

2 этаж

Проект дома с гаражом и террасой: как объединить зоны?

Вход на террасу и в гараж возможен как из дома, так и с улицы. Очень удобно, когда в непогоду можно заехать в гараж и пройти в дом с тяжелыми сумками, не промочив при этом одежду.

При покупке типового проекта привязка дома — Бесплатно!

Между гаражом и террасой поместились санузел и котельная. Дымоход из котельной и печки-барбекю единый и совмещен с приточно-вытяжной вентиляцией, что к тому же экономит место в доме.

Терраса с барбекю это место общения и развлечения большой дружной компании. На террасе расположена небольшая мини-кухня с раковиной и рабочей зоной, где можно приготовить отменные блюда, не заходя в дом и не тревожа домочадцев своим присутствием. Терраса хоть и открытая, но на ней будет всегда тепло, даже зимой, когда вас окружают близкие друзья, единомышленники за роскошным столом. Тепло идет не только от расположенной на террасе печки-барбекю, но и от дружеской беседы с верными товарищами.

Материал стен дома - крупноформатный кирпич. Проект дома разработан таким образом, что при постройке не надо подрезать ни один из них, что увеличивает скорость строительства, одновременно упрощая его.

Преимущества крупноформатного кирпича:

быстрота строительства коробки дома
отличная теплоизоляция
великолепная звукоизоляция
экологичность материала
негорючесть кирпича

Фото проекта двухэтажного дома с гаражом и четырехскатной крышей

Сторонники европейского стиля при строительстве загородной недвижимости в большинстве случаев останавливают свой выбор на вальмовой крыше, преимуществом которой является не только внешняя привлекательность, но и надёжность конструкции. Выбирая даже самый простой для исполнения вариант, вы сможете использовать массу интересных элементов, способных придать сооружению особую изысканность и уникальность.

Что представляет собой вальмовая крыша

Самая незамысловатая вальмовая крыша выполнена в виде каркаса с четырьмя скатами: двумя треугольными торцевыми, называемыми вальмами, и двумя фронтальными трапециевидными плоскостями. Все скаты укладываются от конькового элемента до карниза, при этом большей площадью и длиной ската обладает фронтальная поверхность.

Помимо стандартного исполнения, существуют полувальмовые кровли, применяемые, как правило, для создания дизайна в голландском стиле. Этот вариант предусматривает монтаж карнизов фронтальных скатов существенно ниже торцевых. Такую крышу целесообразно возводить при обустройстве мансардного помещения в качестве жилой площади.

Все четыре ската вальмовой крыши сходятся на коньковом брусе, который имеет меньшие размеры, чем на двухскатных кровлях

Монтаж вальмовой крыши осуществляется на основе сборки узлов и элементов, которые присутствуют и в конструкциях более сложных кровель.

Основной каркас конструкции собирается из следующих элементов:

Для изготовления боковых стропил и промежуточных систем заготавливаются доски сечением 50×150 мм. При устройстве конструкции следует помнить, что крайние стропила должны иметь в вершине меньший угол, чем промежуточные.
Установку коротких стропильных ног выполняют к угловому стропилу, а не к коньку, при этом их угол наклона должен быть таким же, как и у промежуточных деталей.
Для коньковых элементов подбирают материал того же сечения, что и для стропил.

В каркасе вальмовой крыши принято выделять центральные и промежуточные стропила. Центральными называются элементы, стыковка которых выполняется на углах конькового бруса с трёх сторон. Промежуточные стропила находятся между центральными и соединяют конёк с мауэрлатом, образуя карниз.

Центральные стропила сходятся на коньковом элементе с трёх сторон

Дополнительными, но не менее важными при строительстве вальмовой крыши являются следующие факторы:

Для поддержки конька в местах соединений двух стропильных деталей и коньковой балки обычно ставится стойка. Если под кровлей будут устраиваться жилые помещения, то стойки можно заменить подпорками, а в некоторых случаях вообще убрать.
Для упрочнения конструкции стропил применяется затяжка, которая, как правило, одновременно является балкой перекрытия.
Затяжки укрепляют стропильную ферму и одновременно являются балками перекрытия
Верхняя часть стен и промежуток подкровельного пространства надёжно защищается от попадания осадков благодаря увеличенному свесу за счёт монтажа к ногам стропил «кобылок».
С ветреной стороны постройки к стропилам крепится ветровая балка, при необходимости её монтаж допускается на обоих скатах трапециевидной формы.
Вальмовая кровля - единственная конструкция, которая оборудуется нарожником или короткой стропильной ногой, установленной к угловому стропилу.
Мауэрлат, будучи необходимой деталью любой стропильной системы, в вальмовой кровле сооружается в виде бруска и крепится по периметру всего здания.
Мауэрлат закрепляется на верхнем торце несущих стен по всему периметру здания и служит для связи каркаса дома с кровельной системой
Чтобы снять нагрузку, оказываемую на стены, и придать системе большую жёсткость, между двумя соседними элементами мауэрлата укрепляется диагональная перемычка - шпрендель.
Угол наклона подкосов выбирается в зависимости от того, будет ли мансардное пространство оборудовано под жилплощадь.
Диагональные стропила вместе с ребром могут монтироваться как с одного торца кровли, так и с двух её сторон, при этом выбор зависит от возводимой конструкции.
Прогон - промежуток между точками крепления стропил к коньку, величина которого определяется от вида материала и того, какая нагрузка воздействует от снежных масс на дом в регионе строительства.

Фотогалерея: дома с вальмовыми крышами

Все своды вальмовой крыши квадратного дома сходятся в одну точку На скат вальмовой крыши можно вывести часть конструкции чердачного помещения Дом может иметь пристройки, накрытые аналогичной крышей
Крыши нескольких равноправных частей дома могут объединяться в единую конструкцию Скаты вальмовой крыши можно делать из стекла Вальмовая крыша отлично смотрится на зданиях в средневековом стиле

Самостоятельное строительство вальмовой крыши: подробная инструкция

Выполнение монтажа кровли своими руками требует чёткого соблюдения этапов строительства, а также наличия навыков аналогичных работ и комплекта специальных инструментов.

Перечень инструментов и материалов для строительства вальмовой крыши

Установка каркаса кровли невозможна не только без качественных пиломатериалов или кровельного покрытия, но и без соответствующих крепёжных элементов.

К металлическим крепёжным изделиям относятся:

гвозди и саморезы для кровельных работ;
анкерные болты;
стальные уголки;
другие детали, отвечающие за надёжность и прочность возводимой конструкции.

Важным моментом обустройства кровельного каркаса является установка скользящего крепления стропильных ферм как на коньке, так и в местах соединения с мауэрлатом. Такой способ фиксации элементов стропил позволяет исключить возможность повреждения кровельной системы из-за усадки несущих стен и при сезонных деформациях здания.

Скользящее крепление позволяет элементам стропил перемещаться в пределах допустимых отклонений при небольших деформациях каркаса здания

Конструкцию стропил собирают из следующих материалов:

Мауэрлат изготавливается из бруса сечением 100×150 мм.
Для конька и стропил выбирается брус сечением 50×150 мм. Специалисты, занимающиеся монтажом стропил, рекомендуют использовать в работе брус или доски с одинаковым сечением, только тогда будет достигнута максимальная прочность и качество конструкции.
Стропильная система по мере готовности обустраивается деревянной обрешёткой с сечением досок 25×150 мм.

При выборе кровельного материала предлагается несколько вариантов, среди которых наилучшим считается мягкая кровля. Её проще всего крепить к сложным стропильным системам наподобие вальмовой. Перед монтажом покрытия следует уложить слой утеплителя и пароизоляционной плёнки, при необходимости дополнительно может крепиться фанера.

Прежде чем приступать к установке кровельного пирога, следует обработать все деревянные детали стропил антисептическим средством.

Монтаж конструкции будет осуществляться намного быстрее, если под рукой будут необходимые инструменты:

Видео: как сделать запил стропил в вальмовой крыше

Что нужно знать при проектировании и составлении сметы на строительство

Конструкция крыши может быть любой в зависимости от запросов и возможностей хозяина дома. Сложность работ будет зависеть от расположения несущих стен. По мере усложнения проекта для его реализации увеличивается расход материалов, трудозатраты, и сроки исполнения заказа.

Сложность возведения вальмовой крыши в первую очередь зависит от размеров и конфигурации здания

Возведение сложной вальмовой крыши лучше предоставить профессионалам, которые выполнят точные расчёты всех элементов стропильной системы и смогут изготовить кровлю в строгом соответствии с проектом. Любителям пробовать свои силы в самостоятельном строительстве необходимо учесть несколько факторов:

Способность строения и фундамента выдерживать нагрузку будущей крыши.
Особенности стропильной системы - наслонные и навесные конструкции имеют свои тонкости реализации.
Допустимый размер сечения деревянных элементов конструкции при заданных значениях длины и расстояния между стропильными фермами.
Соответствие углов наклона скатов и стропильного прогона при сведении их на коньке.
Необходимость организации дополнительных отверстий и выступов, например, под дымоотводы, вентиляцию, оконные и другие проёмы.

При проектировании стропильной системы для вальмовой крыши необходимо учесть множество разных факторов

Пошаговая инструкция по монтажу стропильной системы

Сначала выполняется подготовка древесины - она хорошо просушивается, обрабатывается антисептическими составами и снова подвергается сушке. По мере готовности материала можно приступать к его монтажу по нижеприведенной схеме:

По периметру несущего основания укладывается и надёжно крепится мауэрлат с обязательной гидроизоляционной прослойкой из рубероида или аналогичных материалов.
Мауэрлат крыши укладывается на гидроизоляционный материал и крепится при помощи шпилек
Мауэрлат размечается по вычисленным ранее размерам. Чтобы отметки были хорошо видны, рекомендуется наносить их ярким маркером или даже вбить небольшие маячки. Важно соблюдать идентичность разметок на противоположных плоскостях, в противном случае укладка балок будет неровной.
Разметку необходимо делать очень тщательно, чтобы стропильные фермы и затяжки были установлены ровно
Монтаж балок перекрытий осуществляется на мауэрлат либо на дополнительный брус, укреплённый чуть ниже плоскости стен.
Балки перекрытий (затяжки) можно крепить на мауэрлат
Для снижения нагрузки с несущего каркаса мауэрлат скрепляется с помощью поперечных затяжек.
Поперечные затяжки перераспределяют нагрузку от кровли равномерно по всему периметру стропильной системы
После завершения укладки затяжек поверх балок перекрытия рекомендуется соорудить дощатый настил крепления к балкам.По нему будет удобно и безопасно ходить при выполнении дальнейших работ.
Временный настил служит для безопасного перемещения по всей площади перекрытий при монтаже стропил
Далее устанавливаются стойки к затяжкам либо к балкам перекрытия.
Вверху стойки крепятся к коньковой балке. На неё же монтируются и центральные стропила с торца кровли.
Затем осуществляется разметка и устройство промежуточных стропил со стороны фронтонов.
Промежуточные стропила устанавливаются с фронтальной стороны
После этого производится укладка диагональных стропил, соединяющих коньковый элемент здания с углами. В случае необходимости возможна установка дополнительных стоек.
Диагональные стропила соединяют коньковый элемент крыши с углами
К диагональным стропилам фиксируются короткие стропила, называемые нарожниками. Расстояние между ними должно быть таким же, что и между промежуточными элементами.
Нарожники соединяют диагональные стропила с мауэрлатом
В схеме конструкции могут фигурировать и другие детали поддержки и усиления: подкосы, ветровые балки, система шпренгелей.
Если стропила оканчиваются на поверхности мауэрлата, их необходимо продлить за пределы каркаса здания при помощи «кобылок», за счёт которых создаются карнизы и кровельные свесы.

Стропильные ноги могут крепиться к мауэрлату разными жёсткими элементами, например:

Стропильные ноги к брусу конькового элемента тоже крепятся несколькими способами:

Соединение ног друг над другом и над брусом с последующим креплением на болты.
Создание выемок на стропилах для усиления жёсткости соединения с коньковым элементом.
Подведение стропил к коньку с последующим их скреплением с помощью деревянных или металлических накладок.

В месте крепления конькового бруса к стропильным ногам тоже получается довольно сложный узел, и только при надёжном сопряжении и фиксации всех частей можно говорить о долговечности вальмовой кровли. В этом случае коньковый брус укладывается поверх стоек, после чего его скрепляют с помощью деревянных накладок по обе стороны. Затем выпиливаются диагональные стропильные элементы, которые крепятся к коньку и промежуточному стропилу. Аналогичным образом выполняется монтаж второго стропила для другого угла дома.

Видео: монтаж стропильной системы вальмовой крыши своими руками

Подготовка крыши для укладки кровельного покрытия

Когда стропильная система будет полностью установлена, можно приступать к подготовке конструкции под укладку кровельного материала:

Проводится разметка в местах планируемых оконных и дверных проёмов, выходов дымоотводных труб, вентиляционных отверстий с последующим обрамлением выбранных проёмов деревянными рейками.
Далее монтируется кровельный пирог в приведённой ниже последовательности:
1. На стропила натягивается и крепится слой пароизоляционной плёнки.
2. Следующим слоем устанавливается обрешётка.
3. В промежутки между рейками крепится утеплитель с ветрозащитой по типу полиэтиленовой плёнки.
4. Далее устанавливается контробрешетка.

Последний этап перед монтажом покрытия напрямую определяется выбранным кровельным материалом. Так, если выбор пал на металлочерепицу, то она может крепиться сразу к контробрешётке. Если же используется мягкая кровля, то понадобится дополнительный слой из листов фанеры или OSB.

Обустройство кровельной вентиляционной системы

Для забора воздуха из подкровельного пространства вентиляционное отверстие делается внизу ветровой подшивки, а для его вывода - в верхней части крыши - ближе к коньковому элементу. При создании подшивки из деревянных досок можно оставить небольшой зазор между ними, что позволит создать лучшую вентиляцию.

При плотной сборке подшивки рекомендуется сделать несколько небольших деревянных решёток и разложить их на всю длину ветровой подшивки шагом в 80 см. Чтобы высверлить нужное отверстие, придётся вооружиться дрелью с насадкой-чашкой. Место для верхнего выхода воздуха оборудуется в самой крыше.

При использовании гибкой черепицы вентиляция выполняется путём проветриваемого конька, керамическая черепица допускает подачу воздуха через кровельный вентиль. Вентиляция шифера, ондулина и других аналогичных покрытий осуществляется через стандартные коньки. Металлочерепица проветривается с помощью конькового уплотнителя.

Видео: вальмовая крыша из металлочерепицы

Беседка с четырехскатной крышей

Беседка с вальмовой кровлей станет эталоном дизайнерского решения, а при условии грамотного расчёта и обустройства будет отличаться надёжностью и долговечностью эксплуатации. Собрать четырехскатную крышу будет несложно собственноручно. Такая конструкция подходит для беседки в виде прямоугольника или квадрата. Первый вариант представляет собой сборку вальмовой конструкции с двумя треугольными и таким же количеством трапециевидных скатов. Второй вариант - это шатровая вальмовая крыша, состоящая из 4 равнобедренных треугольных скатов.

Вальмовая крыша для квадратной беседки состоит из четырех одинаковых треугольных секций

Четырехскатная кровля является прекрасным выбором при строительстве беседки, поскольку она допускает применение любых кровельных покрытий, а удобная конструкция обеспечивает свободный угол обзора, её легко можно обустроить, например, в китайском стиле, добавив свесам длины и несколько изогнутых диагональных стропил.

На подготовительном этапе работы делается чертёж будущей крыши с учётом основных факторов:

веса всех стропил и их дополнительных элементов;
массы кровельного покрытия и гидроизоляции;
уровня климатических нагрузок, слоя снежных масс;
веса строителей, обслуживающих крышу;
нагрузки от оборудования, которое планируется установить на стропильной системе.

От того, каким будет наклон скатов и какие материалы выбраны для покрытия кровли, напрямую зависят особенности установки, например, шаг расположения реек обрешётки и стропильной системы. И всё это сказывается на общем весе постройки.

Продлить срок службы деревянной беседки можно, предварительно обработав все её элементы специальными антисептическими пропитками, а также огнезащитным средством. Наносятся все эти составы достаточно просто обычной кистью или валиком.

Опорой для четырехскатной крыши беседки могут быть деревянные, кирпичные стены либо стойки опорного каркаса. Если в работе используется кирпич, то конструкция получится капитальной и потребует возведения прочного фундамента, способного выдерживать большие нагрузки. Строительство вальмовой крыши на такой беседке в целом сходно с установкой кровли на жилом доме или другом крупногабаритном строении.

Небольшие вальмовые крыши можно собирать на опорах из столбов, которые предварительно следует хорошо закрепить

Если же беседка устанавливается на деревянные столбы, то следует предварительно проверить прочность закрепления её опор, они должны стоять строго вертикально, а для жёсткости и устойчивости каркаса снизу их перевязывают перемычками. Сверху тоже монтируются перемычки, которые будут являться обвязкой под скатную конструкцию. Из-за высокой нагрузки опоры могут постепенно разойтись, поэтому рекомендуется заранее скрепить их на верхних концах с помощью диагональных перемычек, а в местах стыковки проложить деревянные или стальные накладки.

Пошаговая инструкция по установке вальмовой крыши для беседки

Сначала крепят коньковый брус со специальными подкосами и вертикальными опорами.
Строительство крыши начинается с установки конькового бруса на вертикальных стойках
Далее для формирования кровельных скатов укладывают диагональные стропила. Этот этап предполагает возможность увеличения длины свесов с помощью накладных досок – «кобылок», которые удлиняют накосные стропила.
Затем выполняют монтаж центральных и промежуточных стропил и нарожников.
Диагональные и промежуточные стропила соединяют коньковый брус с мауэрлатом и образуют каркас для установки обрешётки
Для защиты деревянных элементов от воздействия влаги поверх стропил укладывают покрытие из гидроизоляционной мембраны.
На слой гидроизоляции монтируют обрешётку, а при необходимости оборудования дополнительной вентиляции устанавливают и контробрешётку.
Установка кровельного покрытия завершает процесс постройки беседки

Шатровую крышу собирают так же, как и обычную вальмовую, исключая монтаж конькового бруса. При этом производится связка диагональных стропил в коньковый узел.

Видео: строительство беседки и барбекю своими руками

Недостаток опыта строительства кровельных конструкций может негативно сказаться на качестве будущей крыше и степени защиты всего сооружения, поэтому для выполнения подобного рода работ рекомендуется обратиться к профессиональным строительным бригадам. При правильном подходе вальмовая крыша станет прекрасной архитектурной конструкцией дома, беседки и любых других построек.

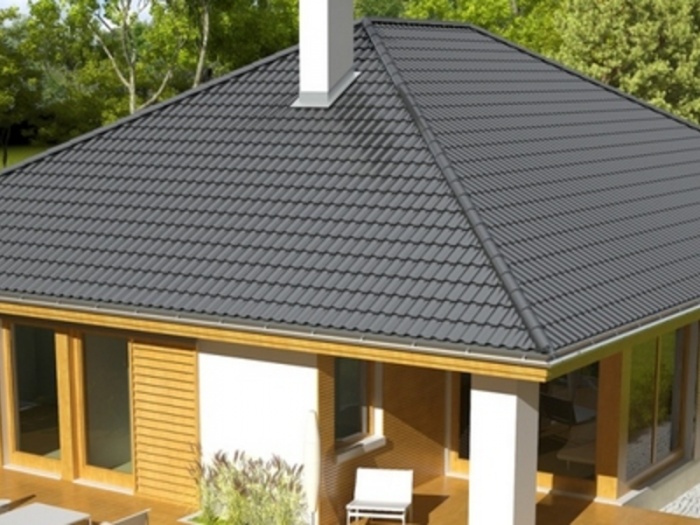

Конструкция кровли для дома должна выбираться с учетом его этажности и архитектуры. Сегодня многие застройщики выбирают . Ее надежность достаточно высока. Такие крыши смотрятся эффектно и солидно. Их обычно устраивают над домами большой площади. Особенно привлекательно смотрятся одно- и двухэтажные дома с вальмовой крышей.

Если на мансардном этаже планируется создать жилые помещения, следует оборудовать крышу оконными проемами. Так создается оптимальное освещение комнат. Вальмовая кровля является больше двускатной, хотя площадь строения может быть одинаковой. По этой причине расходы на ее сооружение оказываются больше. Проект вальмовой крыши должен учитывать множество нюансов, поэтому к его созданию следует отнестись с максимальной ответственностью.

Особенности кровли

У вальмовых крыш существует несколько отличительных особенностей. Она представляет собой несколько совмещенных скатов разной геометрии. Они имеют трапециевидную и треугольную форму. Соединение скатов происходит при помощи коньковой балки. Первое, на чем следует остановить внимание при выборе проекта вальмовой крыши - угол скатов. Этот показатель влияет на отведение осадков и талой воды. Угол может выполняться как 15, так и 65 градусов. Эта характеристика зависит от множества факторов, которые следует учитывать при устройстве крыши:

Внимание! Увеличить угол ската кровли можно только при увеличении конструкции крыши в целом. Такое решение повлечет за собой увеличение расхода материалов.

Особенности системы стропил

В чертеже конструкции должны быть указаны параметры системы стропил. Это относится к любым крышам. Существует 2 основных варианта стропильных систем, используемых для вальмовой крыши:

Когда проект вальмовой крыши будет определен, можно начинать устройство кровли для собственного дома.

Нюансы строительства

Перед началом строительства следует подготовить точный чертеж конструкции. Такой документ обязателен при создании надежной кровли. От точности расчетов будет зависеть прочность и устойчивость кровельной системы. Вальмовой крыше уделяется особое внимание ввиду сложности ее конструкции. Лучше, если проект выполнит специалист. При этом работа будет выполнена качественно, а на нее получена гарантия.

Выполнить проект можно и самостоятельно, однако для этого понадобится обладать базовыми знаниями начертательной геометрии. Кроме того, следует знать о сопротивлении разных материалов. Обязательно должен быть выполнен чертеж. Лучше начертить крышу в нескольких проекциях. Отлично, если будет выполнен 3D проект. Особенно привлекательно смотрится такая конструкция на одно- и двухэтажных строениях.

Еще одним вариантом является создание проекта дома с вальмовой крышей в специальной программе. В ней можно быстро разобраться самостоятельно. Для создания качественного проекта можно пользоваться несколькими программами.

Если проект решено выполнить самостоятельно, необходимо учесть несколько важных нюансов:

Если все эти тонкости будут учтены, построить вальмовую крышу будет намного проще.

Расчет вальмовых кровель

Перед работой необходимо учесть количество материалов, которые понадобятся для создания крыши. С учетом этого показателя осуществляется проектирование. Обычно рассчитывают, сколько понадобится кровельного покрытия, паро- и гидроизоляции, стропильных ног, стоек опоры и теплоизоляционного материала.

Расчет количества всех материалов осуществляется с учетом площади скатов. Поскольку они представляют собой треугольники и трапеции, необходимо ознакомиться с конкретными формулами для этих фигур.

Самостоятельный подсчет не займет много времени. Если рассчитывать количество пиломатериалов, необходимо учесть особенности вальмовой кровли. К ним относится выбор угла наклона скатов и площади здания. Чем меньше окажется ширина дома, тем меньше будет площадь треугольных частей крыши.

Постройка вальмовой крыши

Построить вальмовую крышу можно своими руками довольно быстро. Для этого понадобится следовать специальному алгоритму. Сначала монтируют мауэрлат. В качестве этого элемента выбирают бревно или брус, который укладывается сверху по периметру стены. Затем необходимо следовать такому алгоритму:

Вальмовая крыша часто покрывается металлочерепицей. Чтобы выполнить карнизный свес, понадобится установить кобылки на стропильные фермы. Их следует закрепить в центре стропил составного типа.

Выводы

Перед постройкой вальмовой кровли следует составить точный проект. Это необходимо для уверенности в надежности и устойчивости конструкции. Кроме того, такой подходи позволит сэкономить на строительных материалах и снизить временные затраты. Если крыша создается своими руками, ее проект выполняется по простой схеме. Главное - разобраться в схеме. Выполнять чертеж вальмовой крыши лучше доверить профессионалу.

Сергей Новожилов - эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Для того чтобы не путаться в понятиях кровли и крыши специалисты дают специальное определение. Верхний слой крыши, который призван защитить дом от таких атмосферных явлений, как ветер, снег, дождь, град - это и есть кровля. Сами же крыши различают несколько основных разновидностей - плоские (с уклоном не более 3 градусов) и чердачного типа. Вот именно к последним и относятся вальмовые крыши.

Разбираемся с понятием - вальмовая крыша

Четырехскатные типы с различными вариациями носят название вальмовой крыши. Геометрическая форма одной пары скатов выполнена в форме трапеции. Вторая пара скатов - треугольные. Как раз треугольные элементы и носят название «Вальмы». Именно от этого элемента крыша и берет свое название. Классические вальмы расположены от конька до карнизов.

Если нижняя линия ската находится выше уровня карниза, то перекрытия с такой формой носят название «Полувальмовые».

Такую форму чаще всего можно встретить на возводимых коттеджах и загородных дачах. Несмотря на свою необычную форму, они вполне практичные и весь дом приобретает красивый и неповторимый внешний вид.

Особенности вальмовых крыш

Для тех, кто выбирает, как защитить свое строение от непогоды лучше заранее ознакомиться с достоинствами и недостатками вальмовых крыш.

Сначала поговорим о преимуществах

Она лучше других призвана защищать от всевозможных атмосферных явлений. За счет отсутствия в ее конструкции строго вертикальных элементов сильно снижается сопротивление ветру. Как следствие такие крыши более устойчивы к деформациям конструктивных элементов;
Такая кровля, выполненная с соблюдением всех требований по строительству обязательно обратит на себя внимание за счет своей эффектной формы. Такая особенность этих крыш служит определяющим фактором при выборе;
Дополнительные угловые ребра жесткости придают повышенную жесткость и, как следствие, способны выдерживать большие нагрузки;
Благодаря своей форме, площади всех элементов практически одинаковы. Поэтому солнечные лучи, попадающие на поверхность, распределяются по всей поверхности более равномерно;
Кроме защиты от перегрева она лучше сохраняет тепло в зимний период;
Благодаря своей конструкции позволяет оборудовать дополнительное чердачное помещение или обустроить мансарду.

Слабые места вальмовых крыш

Основной минус - требуется затратить гораздо больше материальных ресурсов. На ее обустройство уходит много времени и дополнительных усилий;
Без проектных расчётов геометрических элементов, перед возведением крыши, не обойтись. Иначе качественное выполнение невозможно в принципе;
Полезная чердачная площадь в четырёхскатных кровлях уменьшается. Существенно расширить чердачное помещение или мансарду не получится;
Без знания технологии возведения, ее очень сложно сделать своими руками. Даже при условии выполнения строительных работ профессиональными бригадами, время на возведение потребуется больше по сравнению с традиционными двускатными крышами.

Важно! Выполнение монтажных работ высококвалифицированными специалистами - дополнительные финансовые расходы.

Вальмовая крыша и ее разновидности

По своему строению она имеет несколько типов конструкции.

Голландская кровля

Характерной чертой крыш такого типа является расположение нижнего края вальмы выше уровня ската. Так, появляется возможность обустроить удобную мансарду и от этого голландские кровли только выигрывают. Потолок в пристройке будет скошен только с двух сторон. Климатические особенности региона происхождения крыши, со снежными зимами, диктуют необходимость в устройстве более крутых склонов с небольшими свесами.

Датская кровля

Важно! Для возведения такой крыши лучше обратиться за помощью к профессионалам.

Крыша эркера

Архитектурные элементы дома, вынесенные за пределы основного фасада, называют эркерами. Такие выступы - эркеры - используются во внутреннем пространстве дома или как зимний сад или дополнительный уголок отдыха.

Есть ли еще преимущества у данной конструкции?

За счет применения эркера можно увеличить внутреннюю площадь помещения в доме с любой стороны здания, за счет чего повышается возможность конструировать дом по своему вкусу.

Обычно владельцы домов пристраивают эркер, чтобы расширить размеры столовых и гостиных. Очень изысканно смотрится применение витражей и текстурированного стекла для оформления эркера, из окон которого открывается прекрасный панорамный вид.

Также эркер дает возможность улучшить освещение внутреннего пространства комнаты. Добавляет света и воздуха всему зданию.

Шатровая кровля

Отличительная особенность таких крыш это наличие всех четырех вальм одинаковой формы, которые расположены под одним углом. Такие особенности нашли свое применение в домах квадратной формы.

Как рассчитать высоту вальмой крыши

На правильный выбор высоты любой крыши влияет ряд факторов:

Общее число скатов;
Углы наклона конструктивных элементов;
Форма;
Тип материала покрытия;
Предпочтения владельца дома.

Также на выбор угла наклона скатов трапеции вальмовой конструкции (от 5º до 60º) влияет традиционная ветровая и снеговая нагрузка в данном регионе. При большой снеговой нагрузке угол наклона лучше увеличить. Это вызывает усложнение конструкции крыши и, как следствие, увеличение расхода материалов.

Если в регионе преобладает ветер, угол обычно уменьшают.

Особенно хорошо выдерживают ветровую нагрузку шатровые (за счет одинаковой формы и площади скатов) в регионах без определенного направления ветра.

Принцип расчета высоты вальмой перекрытия такой же, который используется для определения высоты двускатных.

Угол наклона элементов чаще всего выбирается в диапазоне 30º-50º. При меньших углах наклона велика вероятность того что на поверхности будет накапливаться снег, а это вызывает дополнительную нагрузку на стропильную систему.

При уклоне, который превышает 50º, на систему стропил увеличивается ветровая нагрузка.

h — высота;
b/2 - расстояние от центральной точки основания до края;
α - .

Например:

Как рассчитывается 4-х скатная крыша.

Важно! На количество материалов для обустройства вальмового перекрытия также влияет и тип конька.

От его выбора зависит общее строение стропильной системы. Также необходимо учесть материалы на устройство снегозадержателей, утепления и др.

Высота мансарды также влияет на высоту вальмой кровли.
