Инструкция по сборке самодельного ветрогенератора из вентилятора. Самодельный ветрогенератор для дома своими руками

Цены на электроэнергию неуклонно растут. Чтобы ваша жизнь была комфортной как жарким летом, так и морозной зимой, следует или потратить немало денег на электроэнергию, или искать альтернативный источник энергии. В развитых странах уже давно используют солнечную энергию, водную и ветровую. Это природный источник питания, за который вам не придется платить. Довольно популярным способом получать энергию является ветряк, использующий ветер для получения электричества – ветрогенератор.

Россия довольно большая страна с равнинными территориями. Несмотря на то что во многих местах преимущественно медленные ветры, есть регионы, сильно обдуваемые мощными потоками воздуха. Так почему бы не использовать в хозяйстве это преимущество? Все что требуется – потратить время и средства, чтобы сделать самодельный ветрогенератор. Ветряк полностью окупит себя всего за несколько месяцев. Мы рассмотрим 2 вида ветрогенераторов, которые можно сделать своими руками.

Ветрогенератор роторного типа

Для начала мы рассмотрим, как сделать несложную конструкцию роторного вертогенератора. С простого начинать легче, и вы поймете принцип работы. Этот тип ветрогенератора подойдет для владельцев небольшого садового домика. Использовать сделанный ветряк для большого коттеджа не получится, ввиду маломощности ветрогенератора.

Но ветряк легко справиться с тем, чтобы вечером обеспечить светом хозяйственные помещения, осветить садовую дорожку крыльцо и т. д. Давайте подробно рассмотрим, как сделать такой ветрогенератор своими руками.

Преимущества и недостатки роторного ветрогенератора

Когда ветрогенератор сделать как надо, он будет функционировать без каких-либо ошибок. С аккумулятором на 75А и с хорошим инвертером на 1000 W, ветряк без проблем будет обеспечивать светом улицу, площадку дома, питать защитную сигнализацию, видеонаблюдение и т. д.

Ветрогенераторы такого типа имеют следующие преимущества:

• простота монтажа;
• небольшая себестоимость;
• экономичность;
• податливость к ремонту;
• не привередлив к условиям функционирования;
• надежность и бесшумность работы.

Минусов ветрогенератора несколько:

• небольшая производительность ветрогенератора;
• полная зависимость ветряка от ветра;
• лопасти может сорвать воздушный поток.

Подготовка материалов для ветрогенератора

Первым делом нужно собрать все расходники и детали для ветряка. Сделанный вами ветрогенератор будет выдавать мощность не более 1,5 КВт. Чтобы сделать агрегат вам нужно иметь:

1. Автомобильный генератор на 12 В.
2. Гелиевый или кислотный аккумулятор на 12 В.
3. Специальный преобразователь с 12 В на 220 В и с 700 Вт на 1500 Вт.
4. Большую емкость из нержавейки или алюминия: ведро или кастрюля.
5. Простой вольтметр.
6. Болты, шайбы и гайки.
7. Реле зарядки аккумулятора от автомобиля и контрольной лампочки заряда.
8. Провода с разным сечением (2,5 мм 2 и 4 мм 2).
9. Хомуты, фиксирующие ветрогенератор.
10. Выключатель «кнопка» полугерметичный, на 12 В.

Кроме того, запаситесь такими инструментами:

• болгаркой или ножницами по металлу;
• рулеткой;
• строительным карандашом или маркером;
• отверткой, дрелью, кусачками и сверлом.

Конструкторские работы ветрогенератора

Работа заключается в изготовлении ротора и переделывания шкива генератора. Этапы следующие:

1. Подготовьте ведро или кастрюлю.
2. При помощи рулетки и маркера сделайте разметку, разделив емкость на 4 одинаковые части.
3. Теперь нужно вырезать лопасти.

Обратите внимание! Работая ножницами по металлу, необходимо вырезать под них отверстие. Если же ведро сделано не из покрашенной жести или оцинковки, то можно использовать болгарку.

1. Снизу ведра и в шкиве пометьте место, где будут отверстия. В них ввинчиваются болты. Не торопитесь, сделайте все ровно, так как при вращении может возникнуть дисбаланс. После чего сделайте отверстия.
2. Теперь отогните лопасти. Только не забудьте учесть, в каком направлении крутится генератор.
3. Угол изгиба лопасти влияет на площадь, которую будет встречать ветер. Это напрямую влияет на скорость и частоту оборотов ветряка.
4. При помощи болтов, закрепите ведро на шкиве.
5. Установите свой ветрогенератор на мачту, закрепив его хомутами.
6. Осталось подсоединить провода и собрать цепь.
7. На мачте зафиксируйте провода, чтобы они не болтались.

Для подсоединения аккумулятора возьмите провода, сечение которых 4 мм 2 . Рекомендуемый размер – не больше 1 м. А благодаря проводам с 2,5 мм 2 подключите свет и приборы. Не забудьте установить инвертер (преобразователь). Подключите прибор в сеть к контактам №7 и №8, показанным на схеме ниже. Пользуйтесь проводами 4 мм 2 .

Вот и все, теперь ваш ветрогенератор готов к работе. Не может не радовать то, что он сделанный своими руками.

Ветрогенератор аксиальной конструкции на магнитах

В основе такого ветряка на 220в, лежит ступица от легковой машины, имеющая тормозные диски. Если деталь не новая, разберите ее проверьте и смажьте подшипники, а также счистите ржавчину.

Распределяем и закрепляем магниты

Для начала нужно наклеить магниты на диск ротора. При этом используемые магниты не обычные, а специальные неодимовые магниты. Они значительно мощнее. Потребуется 20 магнитов, размер которых 25 на 8 мм. Магниты размещаются с чередованием полюсов. Для правильного расположения сделайте шаблон, как показано на фото ниже.

Совет! По возможности используйте для ветрогенератора не круглые магниты, а прямоугольные. У них магнитное поле сосредотачивается не в центре, а по длине.

Чтобы закрепить магниты на диске, пользуйтесь силикатным клеем. А для прочности в конце можно залить магниты эпоксидной смолой. Во избежание протекания смолы, сделайте пластилиновые бордюры или обмотайте скотчем диск.

Обратите внимание! Чтобы не перепутать где какой полюс у магнита, можете пометить их «+» или «–». Чтобы определить это – поднесите один магнит к другому. Поверхности магнита, которые притягиваются, имеют «+». Если магнит отталкивается, он имеет полюс «–».

Трехфазный и однофазный генератор для ветрогенератора

Если сравнивать их, то прибор с одной фазой хуже, ведь при нагрузке он вибрирует за счет разницы в амплитуде тока. А она появляется из-за непостоянности тока. В трехфазных изделиях этот эффект отсутствует. Их мощность всегда одинаковая. Все дело в том, что одна фаза компенсирует другую и наоборот, если в одной фазе ток пропадет, то в другой он будет увеличиваться.

Что получается в итоге? А то, что трехфазные генераторы имеют отдачу на 50% больше, чем однофазные. Кроме того, радует и отсутствие вибрации, которая может раздражать и влиять на комфортность. Работая под большой нагрузкой, статор не будет гудеть. Если же вам шум не мешает, и вы решили использовать однофазный генератор, будьте готовыми к тому, что вибрация негативно скажется на работе ветрогенератора. Срок его эксплуатации будет меньшим.

Наматываем катушки

Очень быстроходным ветрогенератор назвать нельзя. Требуется сделать все так, чтобы аккумулятор на 12 В заражался от 100–140 об./мин. С такими первоначальными данными, все количество витков в катушках должно быть равно 1000–1200. Но как узнать, сколько витков приходится на 1 катушку? Все просто: эта цифра делится на количество катушек.

Если вы хотите, чтобы ветрогенератор при низких оборотах выдавал больше мощности, требуется сделать больше полюсов. В таком случае в катушке частота колебания тока увеличится. Чтобы уменьшить сопротивление и увеличить сопротивление тока, рекомендуем наматывать на катушки толстый провод. Учитывайте и то, что при сильном напряжении сопротивление обмотки может «съесть» ток.

Обратите внимание, что число и толщина магнитов, которые закреплены на дисках, определяют рабочие параметры генератора. Чтобы выяснить, какую мощность может выдавать ветрогенератор, намотайте одну катушку и прокрутите генератор. Измеряйте напряжение на некоторых оборотах без нагрузки. К примеру, за 200 об./мин вы получили силу тока в 30 В с сопротивлением в 3 Ом. Отнимите от этих 30 В 12 В (напряжение аккумулятора). Теперь разделите число, которое получились на 3 Ом. Выглядит все так:

В итоге получилось 6 А. Именно они пойдут в аккумулятор. Понятно, что на практике будет немного меньше из-за потерь в проводах.

Катушки лучше делайте вытянутой формы. Тогда медь в секторе выйдет больше, а витки будут прямыми. Диаметр отверстия внутри катушки должен быть равен размеру магнитов или немного превышать его.

Обратите внимание! Толщина статора должна быть такой же, как и толщина магнитов.

Формой для статора может быть фанера. Но сектора для катушек можно разместить и на бумаге, сделав пластилиновый бордюр. Катушки нужно закрепить так, чтобы они не двигались, а концы фаз выведите наружу. Все провода соедините звездой или треугольником. Осталось протестировать ветрогенератор, вращая его рукой.

Делаем винт и мачту для ветрогенератора

Мачта для верогенератора должна быть высокой, от 8 до 12 м. Основание нужно забетонировать. Крепление лучше сделать такое, чтобы труба легко поднималась и опускалась лебедкой. Сверху на трубу будет крепиться винт ветрогенератора.

Вы можете сделать его из пластиковой трубы Ø160 мм. Из нее вырежьте винт с шестью лопастями, длиною 2 м.

Чтобы увести винт от сильного порыва ветра сделайте складывающийся хвост. В результате вся энергия, которую выработает ветрогенератор, сможет накапливаться в аккумуляторе.

Вот и все, вы знаете, как сделать ветрогенератор на магнитах. Теперь вы можете пользоваться электроэнергией, выработанной таким ветрогенератором, экономя свои средства. Все ваши усилия вознаградятся.

Заключение

Из этой статьи вы узнали, как сделать ветрогенератор своими руками, да не один, а двух видов. Именно такие ветрогенераторы любят и используют для загородных домов владельцы. Как видите, каждый ветрогенератор хорош в чем-то своем и сделать его не тяжело.

Если вы живете в районе с сильными ветрами, то увидите, насколько меньшими стали счета за электроэнергию, благодаря ветрогенератору. Такой ветряк в хозяйстве никогда не будет лишним. Дополнительно предлагаем вам посмотреть видео, как сделать такой ветрогенератор.

Сложно не заметить, насколько стабильность поставок электроэнергии загородным объектам отличается от обеспечения городских зданий и предприятий электроэнергией. Признайтесь, что вы как владелец частного дома или дачи не раз сталкивались с перебоями, связанными с ними неудобствами и порчей техники.

Перечисленные негативные ситуации вместе с последствиями перестанут осложнять жизнь любителей природных просторов. Причем с минимальными трудовыми и финансовыми затратами. Для этого нужно всего лишь сделать ветряной генератор электроэнергии, о чем мы детально рассказываем в статье.

Мы подробно описали варианты изготовления полезной в хозяйстве системы, избавляющей от энергетической зависимости. Согласно нашим советам соорудить ветрогенератор своими руками сможет неопытный домашний мастер. Практичное устройство поможет существенно сократить ежедневные расходы.

Альтернативные источники энергии – мечта любого дачника или домовладельца, участок которого находится вдали от центральных сетей. Впрочем, получая счета за электроэнергию, израсходованную в городской квартире, и глядя на возросшие тарифы, мы осознаём, что ветрогенератор, созданный для бытовых нужд, нам бы не помешал.

Прочитав эту статью, возможно, вы воплотите свою мечту в реальность.

Ветрогенератор – отличное решение для обеспечения загородного объекта электроэнергией. Причем в ряде случаев его установка является единственным возможным выходом

Чтобы не потратить зря деньги, силы и время, давайте определимся: есть ли какие-либо внешние обстоятельства, которые создадут нам препятствия в процессе эксплуатации ветрогенератора?

Для обеспечения электроэнергией дачи или небольшого коттеджа достаточно , мощность которой не превысит 1 кВт. Такие устройства в России приравнены к бытовым изделиям. Их установка не требует сертификатов, разрешений или каких-либо дополнительных согласований.

Принцип работы ветряной установки

Ветрогенератор или ветроэлектрическая установка (ВЭУ) – это устройство, которое используется в целях преобразования кинетической энергии потока ветра в механическую энергию. Полученная механическая энергия вращает ротор и преобразуется в необходимый нам электрический вид.

Принцип действия и устройство подробно описаны в статье, с которой мы рекомендуем ознакомиться.

В состав ВЭУ входят:

• лопасти, образующие пропеллер,
• вращающийся ротор турбины,
• ось генератора и сам генератор,
• инвертор, который преобразует переменный ток в постоянный, использующийся для зарядки батарей,
• аккумулятор.

Суть устройства ветряных установок проста. В процессе вращения ротора образуется трехфазный переменный ток, который затем проходит через контроллер и заряжает аккумуляторную батарею постоянного тока. Дальше инвертор преобразует ток, чтобы его можно было потреблять, питая освещение, радиоприемник, телевизор, микроволновую печь и так далее.

Подробное устройство ветрогенератора с горизонтальной осью вращения позволяет хорошо представить себе, какие элементы способствуют превращению кинетической энергии в механическую, а затем в электрическую

В целом, принцип работы ветрогенератора любого типа и конструкции заключается в следующем: в процессе вращения возникает три вида силового воздействия на лопасти: тормозящее, импульсное и подъёмное.

Эта схема работы ветроустановки позволяет понять, что происходит с электроэнергией, произведенной работой ветрогенератора: часть её аккумулируется, а другая – потребляется

Две последние силы преодолевают тормозящую силу и приводят в движение маховик. На неподвижной части генератора ротор формирует магнитное поле, чтобы электрический ток пошел по проводам.

Галерея изображений

Классификация видов генераторов энергии

Существует несколько признаком, по которым классифицируют ветроэлектрические установки. Как подобрать оптимальный вариант устройства для загородной собственности подробно рассказано в одной из на нашем сайте.

Итак, ветряки различаются по:

• числу лопастей в пропеллере;
• материалам изготовления лопастей;
• расположению оси вращения относительно поверхности земли;
• шаговому признаку винта.

Встречаются модели с одной, двумя, тремя лопастями и многолопастные.

Изделия с большим числом лопастей начинают своё вращение даже при небольшом ветре. Обычно их используют в таких работах, когда сам процесс вращения важнее получения электроэнергии. Например, для извлечения воды из глубоких скважинных стволов.

Оказывается лопасти ветрогенератора можно делать не только из твердых материалов, но и из доступной по цене ткани

Лопасти могут быть парусными или жесткими. Парусные изделия намного дешевле жестких, на изготовление которых идёт металл или стеклопластик. Но их приходится очень часто ремонтировать: они непрочные.

Что касается расположения оси вращения относительно земной поверхности, различают и горизонтальные модели. И в этом случае каждая разновидность имеет свои преимущества: вертикальные более чутко реагируют на каждое дуновение ветра, зато горизонтальные мощнее.

Ветрогенераторы разделяются по шаговым признакам на модели с фиксированным и изменяемым шагом. Изменяемый шаг позволяет существенно увеличивать скорость вращения, но такая установка отличается сложной и массивной конструкцией. ВЭУ с фиксированным шагом проще и надёжнее.

Галерея изображений

Ветроэлектрическая установка роторного типа

Разберёмся, как смастерить своими руками простой ветряк с вертикальной осью вращения роторного типа. Такая модель вполне может обеспечить потребности в электроэнергии садового домика, разнообразных хозяйственных построек, а также подсветить в темное время суток придомовую территорию и садовые дорожки.

Лопасти этой установки роторного типа с вертикальной осью вращения явно выполнены из элементов, вырезанных из металлической бочки

Наша цель – изготовление ветряка, предельная мощность которого составит 1,5 кВт.

Для этого нам понадобятся следующие элементы и материалы:

• автомобильный генератор на 12 V;
• гелиевый или кислотный аккумулятор на 12 V;
• полугерметичный выключатель разновидности «кнопка» на 12 V;
• преобразователь 700 W – 1500 W и 12V – 220V;
• ведро, кастрюля большого объёма или другая вместительная ёмкость из нержавеющей стали или из алюминия;
• автомобильное реле контрольной лампы заряда или зарядки аккумулятора;
• автомобильный вольтметр (можно любой);
• болты с гайками и шайбами;
• провода сечением 4 квадратных мм и 2,5 квадратных мм;
• два хомута для закрепления генератора на мачте.

В процессе выполнения работ нам будут нужны болгарка или ножницы по металлу, строительный карандаш или маркер, рулетка, кусачки, сверло, дрель, ключи и отвертка.

Контроллер для системы, генерирующей электроэнергию, также можно собрать своими руками. С правилами и схемами изготовления ознакомит статья, с содержанием которой мы советуем ознакомиться.

Стартовый этап изготовления установки

Изготовление самодельного ветряка начинаем с того, что возьмем большую металлическую ёмкость цилиндрической формы. Обычно для этой цели используют старую выварку, ведро или кастрюлю. Именно она будет основой для нашего будущего ВЭУ.

С помощью рулетки и строительного карандаша (маркера) нанесем разметку: поделим нашу ёмкость на четыре одинаковые части.

Выполняя разрезы в соответствии с теми указаниями, которые содержатся в тексте, ни в коем случае не прорезайте металл до конца

Металл придется резать. Для этого можно использовать болгарку. Её не применяют для разрезания ёмкости из оцинкованной стали или окрашенной жести, потому что металл такого вида обязательно перегреется. Для таких случаев лучше использовать ножницы. Вырезаем лопасти, но не прорезаем их до самого конца.

Одновременно с продолжением работ над ёмкостью мы будем переделывать шкив генератора. В днище бывшей кастрюли и в шкиве нужно наметить и просверлить отверстия для болтов. К работам на этой стадии нужно отнестись максимально внимательно: все отверстия должны располагаться симметрично, чтобы в ходе вращения установки не возникло дисбаланса.

Так выглядят лопасти ещё одной конструкции с вертикальной осью вращения. Каждая лопасть изготавливается отдельно, а потом монтируется в общее устройство

Отгибаем лопасти так, чтобы они не слишком торчали. Когда мы выполняем эту часть работы, обязательно учитываем, в какую сторону будет вращаться генератор.

Обычно направление его вращения ориентировано по ходу часовой стрелке. Угол изгиба лопастей влияет на площадь воздействия воздушных потоков и на скорость вращения пропеллера.

Теперь нужно закрепить на шкиве ведро с подготовленными к работе лопастями. Устанавливаем генератор на мачту, зафиксировав его при этом хомутами. Осталось присоединить провода и собрать цепь. Подготовьтесь записать схему соединения, цвета проводов и маркировку контактов. Позже она вам непременно пригодится. Фиксируем провода на мачте устройства.

Для подсоединения аккумулятора нужно применить провода сечением 4 мм². Достаточно взять отрезок протяженностью 1 метр. Этого хватит.

А для того чтобы подключить к сети нагрузку, в состав которой входят, например, осветительные и электрические приборы, достаточно проводов с сечением 2,5 мм². Устанавливаем инвертер (преобразователь). Для этого тоже будет нужен провод 4 мм².

Преимущества и недостатки роторной модели ветряка

Если вы сделали всё аккуратно и последовательно, то этот ветрогенератор будет успешно работать. При этом никаких проблем в ходе его эксплуатации не возникнет.

Если использовать преобразователь 1000 W и аккумулятор 75А, это установка обеспечит электричеством и приборы видеонаблюдения, и охранную сигнализацию и даже уличное освещение.

Достоинства этой модели таковы:

• экономична;
• элементы легко можно поменять на новые или отремонтировать;
• особые условия для функционирования не нужны;
• надежная в эксплуатации;
• обеспечивает полный акустический комфорт.

Недостатки тоже имеются, но их не так уж много: производительность этого устройства не слишком высока, и у него имеется значительная зависимость от внезапных порывов ветра. Воздушные потоки могут попросту сорвать импровизированный пропеллер.

Для того чтобы точно подобрать модель ветрогенератора требующейся мощности перед началом работ советуем по приведенным в рекомендуемой статье формулам.

Сборка аксиальной ВЭУ на неодимовых магнитах

Поскольку неодимовые магниты в России появились относительно недавно, то и аксиальные ветрогенераторы с безжелезными статорами стали делать не так давно.

Появление магнитов вызвало ажиотажный спрос, но постепенно рынок насытился, и стоимость этого товара стала снижаться. Он стал доступен для умельцев, которые тут же приспособили его для своих разнообразных нужд.

Аксиальная ВЭУ на неодимовых магнитах с горизонтальной осью вращения – более сложная конструкция, требующая не только умения, но и определенных знаний

Если у вас имеется ступица от старого авто с тормозными дисками, то её и возьмем в качестве основы будущего аксиального генератора.

Предполагается, что эта деталь не новая, а уже эксплуатировавшаяся. В этом случае её необходимо разобрать, проверить и смазать подшипники, тщательно вычистить прочь осадочные наслоения и всю ржавчину. Готовый генератор не забудьте покрасить.

Ступица с тормозными дисками, как правило, достаётся умельцам в качестве одного из узлов старого автомобиля, отправившегося в утиль, поэтому нуждается в тщательной чистке

Распределение и закрепление магнитов

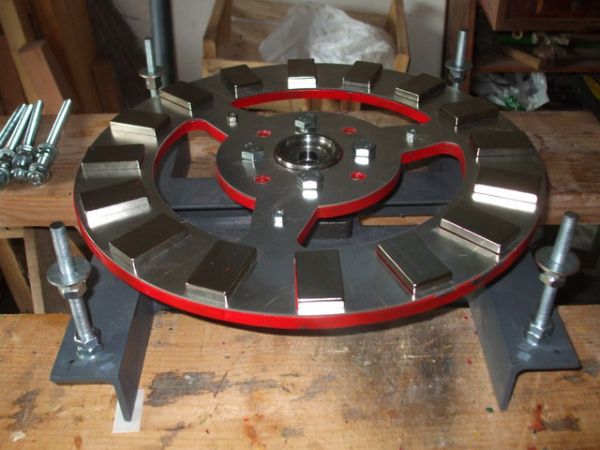

Неодимовые магниты должны быть наклеены на диски ротора. Для нашей работы возьмем 20 магнитов 25х8мм.

Конечно, можно использовать и другое количество полюсов, но при этом необходимо соблюдать следующие правила: количество магнитов и полюсов в однофазном генераторе должно совпадать, но, если речь идёт о трехфазной модели, то соотношение полюсов к катушкам должно составлять 2/3 или 4/3.

При размещении магнитов полюса чередуются. Важно не ошибиться. Если вы не уверены, что расположите элементы правильно, сделайте шаблон-подсказку или нанесите сектора прямо на сам диск.

Если у вас есть выбор, купите лучше не круглые, а прямоугольные магниты. В прямоугольных моделях магнитное поле сосредоточено по всей длине, а в круглых – в центре.

У противостоящих магнитов должны быть разные полюса. Вы ничего не перепутаете, если с помощью маркера пометите их знаками минус или плюс. Чтобы определить полюса, возьмите магниты и поднесите их друг к другу.

Если поверхности притягиваются, поставьте на них плюс, если отталкиваются, то пометьте их минусами. При размещении магнитов на дисках чередуйте полюса.

Магниты установлены с соблюдением правила чередования полисов, по наружному и внутреннему периметрам расположены бортики из пластилина: изделие готово к заливке эпоксидной смолой

Для надежности закрепления магнита нужно применять качественный и максимально сильный клей.

Чтобы усилить надежность фиксации, можно воспользоваться эпоксидной смолой. Её следует развести так, как это указано в инструкции, и залить ею диск. Смола должна покрыть диск целиком, но не стекать с него. Предотвратить вероятность стекания можно, если обмотать диск скотчем или сделать по его периметру временные пластилиновые ограждения из полимерной полосы.

Генераторы однофазного и трехфазного вида

Если сравнивать однофазный и трехфазный статоры, то последний окажется лучше. Однофазный генератор при нагрузке вибрирует. Причиной вибрации становится разница в амплитуде тока, возникающая из-за непостоянной его отдачи за момент времени.

Такого недостатка у трехфазной модели нет. Она отличается постоянной мощностью из-за компенсирующих друг друга фаз: когда в одной происходит нарастание тока, в другой он падает.

По итогам тестирования отдача трехфазной модели почти на 50% больше, чем аналогичный показатель однофазной. Ещё одним достоинством этой модели является то, что в отсутствии лишней вибрации повышается акустический комфорт при функционировании устройства под нагрузкой.

То есть, трехфазный генератор практически не гудит в процессе его эксплуатации. Когда вибрация снижается, срок службы устройства логично повышается.

В борьбе между трехфазными и однофазными устройствами неизменно побеждает трехфазное, потому что оно не так сильно гудит в процессе работы и служит дольше однофазного

Правила наматывания катушки

Если спросить специалиста, то он скажет, что перед тем, как наматывать катушки, нужно выполнить тщательный расчет. Практик в этом вопросе положится на свою интуицию.

Мы выбрали не слишком скоростной вариант генератор. У нас процедура зарядки двенадцативольтового аккумулятора должна начаться при 100-150 оборотах за минуту. Такие исходные данные требуют, чтобы общее количество витков всех катушек составило 1000-1200 штук. Эту цифру нам осталось поделить между всеми катушками и определить, сколько же витков будет на каждой.

Ветряк на низких оборотах может быть мощнее, если увеличится количество полюсов. Частота колебаний тока в катушках при этом увеличится. Если для намотки катушек применять провод большего сечения, сопротивление уменьшится, а сила тока увеличится. Не упустите из виду тот факт, что большее напряжение может «съедать» ток из-за сопротивления обмотки.

Процесс намотки можно облегчить и сделать эффективнее, если использовать для этой цели специальный станочек.

Совсем необязательно такой рутинный процесс как наматывание катушек делать вручную. Немного смекалки и отличный станочек, который легко справляется с намоткой, уже есть

На рабочие характеристики самодельных генераторов большое влияние оказывают толщина и количество магнитов, которые расположены на дисках. Совокупную итоговую мощность можно рассчитать, если намотать одну катушку, а затем прокрутить её в генераторе. Будущая мощность генератора определяется путем измерения напряжения на конкретных оборотах без нагрузки.

Приведем пример. При сопротивлении 3 Ом и 200 оборотах в минуту выходит 30 вольт. Если отнять от этого результата 12 вольт напряжения аккумулятора, получится 18 вольт. Делим этот результат на 3 Ом и получаем 6 ампер. Объём в 6 ампер и отправится на аккумулятор. Конечно, в расчете мы не учли потери в проводах и на диодном мосту: фактический результат окажется меньше расчетного.

Обычно катушки делают круглыми. Но, если их немного вытянуть, то получится больше меди в секторе и витки окажутся прямее. Если сравнивать размер магнита и диаметр внутреннего отверстия катушек, то они должны соответствовать друг другу или размер магнита может быть немного меньше.

Уже готовые катушки должны соответствовать своими размерами магнитам: они должны быть чуть больше магнитов или равной с ними величины

Толщина статора, который мы делаем, должна правильно соотноситься с толщиной магнитов. Если статор сделать больше за счет увеличения количества витков в катушках, междисковое пространство возрастет, а магнитопоток уменьшится. Результат же может оказаться таким: образуется такое же напряжение, но, из-за увеличившегося сопротивления катушек, мы получим меньший ток.

Для изготовления формы для статора применяют фанеру. Впрочем, сектора для катушек можно разметить на бумаге, используя в качестве бордюров пластилин.

Если поверх катушек на дно формы поместить стеклоткань, прочность изделия повысится. Перед нанесением эпоксидной смолы нужно форму смазать вазелином или воском, тогда смола не прилипнет к форме. Некоторые используют вместо смазки скотч или пленку.

Между собой катушки закрепляются неподвижно. При этом концы фаз выводятся наружу. Шесть выведенных наружу проводов следует соединить звездой или треугольником. Вращая собранный генератор рукой, производят его тестирование. Если напряжение будет 40 V, то сила тока составит примерно 10 ампер.

Окончательная сборка устройства

Длина готовой мачты должна составлять примерно 6-12 метров. При таких параметрах её основание должно быть забетонированным. Сам ветряк будет закреплен на верхней части мачты.

Чтобы до него можно было добраться в случае поломки, нужно предусмотреть в основании мачты специальное крепление, которое позволит поднимать и опускать трубу, используя при этом ручную лебедку.

Высоко вздымается мачта с прикрепленным к ней ветрогенератором, но предусмотрительный мастер сделал специальное устройство, которое позволяет при необходимости опустить конструкцию на землю

Чтобы изготовить винт, можно использовать трубу ПВХ диаметром 160 мм. Она будет использоваться для вырезания из её поверхности двухметрового винта, состоящего из шести лопастей. Форму лопастей лучше разработать самостоятельно опытным путем. Цель – усилить крутящий момент при низких оборотах.

Винт-пропеллер следует беречь от слишком сильного ветра. Для решения этой задачи используют складной хвост. Выработанная энергия накапливается в аккумуляторах.

Вниманию наших читателей мы предоставили два варианта ветрогенераторов, сделанных своими руками на 220 в, которые пользуются повышенным вниманием не только владельцев загородной недвижимости, но и простых дачников.

Обе модели ВЭУ эффективны по-своему. Особенно хорошие результаты эти устройства способны продемонстрировать в степной местности с частыми и сильными ветрами. Они достаточно эффективны, чтобы использоваться в организации и в поставке электроэнергии. И их не так уж сложно соорудить своими руками.

Выводы и полезное видео по теме

В этом видео приведен пример ВЭУ с горизонтальной осью вращения. Автор устройства подробно объясняет нюансы конструкции установки, сделанной своими руками, обращает внимание зрителей на ошибки, которые могут быть допущены в процессе самостоятельного изготовления ветрогенератора, даёт практические советы.

Обратите внимание на то, что добраться до устройства, поднятого на приличную высоту, не так-то просто. Переустановить такое ВЭУ будет, скорее всего, проблематично. Поэтому складная конструкция мачты в этом случае будет совсем не лишней.

На этом видео представлен роторный ветряк с вертикальной осью вращения. Эта установка расположена невысоко, выполнена оригинально и отличается высокой чувствительностью: даже незначительный ветер приводит лопасти устройства в движение.

Если вы живете в местности, где ветра не считаются редким явлением, применение именно этого источника альтернативной энергии может стать для вас наиболее эффективным. Приведенные примеры самостоятельного изготовления ветряков доказывают, что сделать их своими руками не так уж сложно. Энергия ветра – общедоступный и возобновляемый ресурс, который можно и нужно использовать.

Заинтересованных темой статьи посетителей сайта мы приглашаем высказать свое мнение в комментариях и задать вопросы, возникшие в ходе ознакомления с материалом.

Оплата электроэнергии на сегодняшний день занимает немалую долю в затратах на содержание жилища. В многоквартирных домах, единственный способ экономии - переход на энергосберегающие технологии, и оптимизация расходов по многотарифным схемам (ночной режим оплачивается по сниженным ценам). А при наличии приусадебного участка можно не только сэкономить на потреблении, но и организовать для частного дома самостоятельное энергообеспечение.

Это нормальная практика, которая зародилась в Европе и северной Америке, а последние пару десятилетий активно внедряется и в России. Однако оборудование для автономного энергоснабжения достаточно дорогое, окупаемость «в ноль» наступает не раннее, чем спустя 10 лет. В некоторых государствах, можно возвращать энергию в общественные сети по фиксированным тарифам, это сокращает время окупаемости. В Российской Федерации для оформления «кэшбека» требуется пройти ряд бюрократических процедур, поэтому большинство пользователей «бесплатной» энергии предпочитают строить ветряной генератор своими руками, и пользоваться им только для личных нужд.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

Разновидности генераторов

Прежде чем решить, как сделать ветрогенератор своими руками, рассмотрим особенности конструкции:

По расположению генератора устройство может быть горизонтальным или вертикальным

По номиналу генерируемого напряжения

Типовые примеры самодельных ветрогенераторов

Устройство ветрогенератора одинаковое, вне зависимости от выбранной схемы.

• Пропеллер, который может быть установлен как непосредственно на вал генератора, так и с помощью ременной (цепной, шестеренной передачи).
• Собственно генератор. Это может быть готовое устройство (например, с автомобиля), либо обычный электродвигатель, который при вращении вырабатывает электроток.
• Инвертор, регулятор напряжения, стабилизатор - в зависимости от выбранного напряжения.
• Буферный элемент - аккумуляторные батареи, обеспечивающие непрерывность генерации, вне зависимости от наличия ветра.
• Установочная конструкция: мачта, кронштейн для монтажа на крыше.

Пропеллер

Можно изготовить из любого материала: хоть из пластиковых бутылок. Правда гибкие лопасти существенно ограничивают мощность.

Достаточно вырезать в них полости, для забора ветра.

Неплохой вариант - ветряк бытового из кулера. Вы получаете готовую конструкцию с профессионально выполненными лопастями и сбалансированным электродвигателем.

Аналогичная конструкция изготавливается из охладителя компьютерных блоков питания. Правда мощность такого генератора мизерная - разве что зажечь лампу на светодиодах, или зарядить мобильный телефон.

Тем не менее, система вполне работоспособна.

Неплохие лопасти получаются из алюминиевых листов. Материал доступен, его несложно отформовать, пропеллер получается достаточно легким.

Если вы создаете роторный пропеллер для вертикального генератора, можно воспользоваться жестяными банкам, разрезанными вдоль. Для мощных систем применяются половинки стальных бочек (вплоть до объема 200 литров).

Разумеется, придется с особой тщательностью подойти к вопросу надежности. Мощный каркас, вал на подшипниках.

Генератор

Как говорилось выше, можно использовать готовый автомобильный, или электродвигатель от промышленных электроустановок (бытовой техники). В качестве примера: ветрогенератор из шуруповерта. Используется вся конструкция: двигатель, редуктор, патрон для крепления лопастей.

Компактный генератор получается из шагового двигателя принтера. Опять же, мощности хватает лишь на питание светодиодного светильника или зарядного устройства смартфона. На природе - незаменимая вещь.

Если вы с паяльником «на ты», и неплохо разбираетесь в радиотехнике - генератор можно собрать самостоятельно. Популярная схема: ветрогенератор на неодимовых магнитах. Преимущества конструкции - можно самостоятельно рассчитать мощность под ветровую нагрузку в вашей местности. Почему неодимовые магниты? Компактность при высокой мощности.

Можно переделать ротор имеющегося генератора.

Либо создать собственную конструкцию, с изготовлением обмоток.

Эффективность такого ветряка на порядок выше, чем при использовании схемы с электродвигателем. Еще одно неоспоримое преимущество - компактность. Неодимовый генератор плоский, и его можно разместить непосредственно в центральной муфте пропеллера.

Мачта

Изготовление этого элемента не требует познаний в электронике, но от его прочности зависит жизнеспособность всего ветрогенератора.

Например, мачта высотой 10–15 метров требует грамотно рассчитанных растяжек и противовесов. Иначе сильный порыв ветра может завалить конструкцию.

Если мощность генератора не превышает 1 кВт, вес конструкции не такой большой, и вопросы прочности мачты отходят на второй план.

Итог

Самодельный ветрогенератор - не такая сложная конструкция, как может показаться на первый взгляд. С учетом высокой стоимости заводских изделий, можно изрядно сэкономить, изготовив домашнюю ветряную электростанцию и вполне доступных материалов. С учетом небольших затрат на создание ветряка, окупится он достаточно быстро.

Видео по теме

С давних пор человечество использует силу ветра. Ветряные мельницы, парусные корабли знакомы многим, про них писали в книгах и снимают исторические фильмы с их участием. В наше время ветряной электрогенератор не потерял актуальность, т.к.

с его помощью можно сделать бесплатное электричество на даче, которое также может пригодиться, если отключат свет на участке. Поговорим о самодельных ветряках, которые можно собрать из подручных материалов и доступных деталей.

Для вас мы предоставили одну подробную инструкцию с картинками, а также видео идеи еще нескольких вариантов сборки. Итак, рассмотрим, как сделать ветрогенератор своими руками в домашних условиях.

Инструкция по сборке

Существуют несколько типов ветряных установок: горизонтальный и вертикальный, турбина. У них есть принципиальные различия, плюсы и минусы. Принцип работы всех ветрогенераторов одинаков - энергия ветра преобразуется в электрическую и накапливается в аккумуляторах, а уже с них уходит на нужды человека. Самый распространенный вид - это горизонтальный.

Знаком и узнаваем. Преимущество горизонтального ветрогенератора - более высокий КПД по сравнению с другими, так как лопасти ветряка всегда под действием воздушного потока. К недостаткам можно отнести требование к ветру выше 5 метров в секунду. Этот тип ветряка сделать проще всего, поэтому его часто берут за основу домашние мастера.

Если вы решили попробовать свои силы в сборке ветрогенератора своими руками, вот несколько рекомендаций. Начинать нужно с генератора, это сердце системы, от его параметра зависит конструкция винтового узла.

Для этого подойдут автомобильные, импортного производства, есть сведения про использование шаговых двигателей, от принтеров или прочей оргтехники.

Велосипедное мотор-колесо также можно использовать, чтобы самому сделать ветряк для получения электричества.

Определившись с узлом преобразователя ветряного потока в электроток, нужно собрать редукторный узел повышения оборотов с винта на вал генератора. Один оборот пропеллера передает 4-5 оборотов на вал генераторного узла.

Когда собран узел редуктор-генератор, приступают к выяснению его сопротивления крутящему моменту (грамм на миллиметр). Для этого нужно сделать плечо с противовесом на валу будущей установки, и с помощью груза выяснить при каком весе плечо пойдет вниз. Приемлемо считается менее 200 грамм на метр. Узнав размер плеча, это наша длина лопасти.

Многие думают, что чем больше лопастей тем лучше. Это не совсем верно, так как ветрогенератор делаем сами, и детали будущей силовой установки бюджетного диапазона.

Нам нужны большие обороты, а много винтов создают большее сопротивление ветру, в результате чего в какой-то момент набегающий поток тормозит винт и КПД установки падает. Это можно избежать двух лопастным винтом. Такой пропеллер при нормальном ветре может раскрутиться до и более 1000 оборотов.

Сделать лопасти самодельного ветрогенератора можно из подручных средств - от фанеры и оцинковки до пластика от водопроводных труб (как на фото ниже) и прочего. Главное условие легкий и прочный.

Легкий винт повысит КПД ветряка и чувствительность к воздушному потоку. Не забудьте сбалансировать воздушное колесо и убрать неровности, иначе во время работы генератора будете слушать завывание и вой.

Следующий важный элемент, это хвост. Он будет держать колесо в потоке ветра, и поворачивать конструкцию в случае изменения его направления.

Сделать токосъемник или нет, решать вам, возможно обойдетесь разъемом на кабеле и периодически, вручную его раскручивать перекрученный провод. Во время пробного запуска ветрогенератора не забудьте о технике безопасности, раскрученные в потоке ветра лопасти могут порубить как самурай капусту.

Настроенный, сбалансированный ветряк устанавливают на мачту, высотой не ниже 7 метров от земли, закрепленную распорными тросами.

Подключать выход самодельного ветрогенератора непосредственно к батарее нельзя, это нужно сделать через реле зарядки, можно собрать самому или же приобрести готовое.

Принцип работы реле сводится к контролю за зарядом, а в случае заряда оно переключает генератор и аккумулятор на нагрузочный балласт, система стремится всегда быть заряженной, не допуская перезаряда, и не оставляет генератор без нагрузки.

Ветряк без нагрузки может достаточно сильно раскрутиться до высоких оборотов, повредить выработанным потенциалом изоляцию в обмотках. К тому же высокие обороты могут стать причиной механического разрушения элементов ветряного генератора.

Сейчас в интернете полно схем и чертежей, где мастера показывают, как сделать ветрогенератор на мощных магнитах самостоятельно. Повторять или нет, ваше дело, оправдает ли себя это, не знает никто. Но попробовать собрать ветряную электрогенерирующую установку для дома стоит, а потом решать что купить, а что оставить или внести изменения.

Получить опыт и возможно замахнуться на более серьезный аппарат.

Свобода и многообразие самодельных ветряков настолько обширна и элементная база разнообразна, что нет смысла описывать их все, основной смысл остался тем же - поток ветра раскручивает винт, он передает на редуктор момент, повышая обороты вала, генератор выдает напряжение, далее реле держит уровень заряда на аккумуляторе, а с него уже идет отбор энергии для различных нужд.

Вот по такому принципу можно сделать ветрогенератор своими руками в домашних условиях. Надеемся, наша подробная инструкция с фото примерами разъяснила вам, как изготовить подходящую модель ветряка для дома или дачи. Также рекомендуем ознакомиться с мастер-классами по сборке самодельного устройства, которые мы предоставили на видео ниже.

Наглядные видеоуроки

Чтобы легко сделать ветрогенератор для получения электричества в домашних условиях, рекомендуем ознакомиться с готовыми идеями на видео примерах:

Вот мы и предоставили все наиболее простые идеи сборки самодельного ветряка. Как вы видите, некоторые модели устройств сможет легко изготовить даже ребенок.

Существует множество других вариантов самоделок, но для того, чтобы получить высокое напряжение на выходе, нужно использовать сложные механизмы, вроде генераторов на магнитах.

В остальном, если вы хотите сделать ветрогенератор, чтобы он работал и использовался по назначению, действуйте согласно предоставленной нами инструкции!

Источник: https://samelectrik.ru/sborka-samodelnogo-vetryaka.html

Тихоходный ветрогенератор своими руками из автомобильного генератора

Ветрогенератор, изготовленный из автомобильного генератора, может помочь в ситуации, когда в частном доме нет возможности подключения к линии электропередачи.

Либо послужит вспомогательным источником альтернативной энергии. Такое устройство можно сделать своими руками из подручных материалов, используя наработки народных умельцев.

Фото и видео продемонстрируют процесс создания самодельной ветровой установки.

Конструкция ветрогенератора

Существует огромное видовое разнообразие ветрогенераторов и чертежей их изготовления. Но любая конструкция включает в себя следующие обязательные элементы:

• генератор;
• лопасти;
• накопительная батарея;
• мачта;
• электронный блок.

Обладая некоторыми навыками, можно смастерить ветрогенератор своими руками

Кроме этого, необходимо заранее продумать систему управления и распределения электроэнергии, начертить схему монтажа.

Ветровое колесо

Лопасти, пожалуй, самая важная часть ветрогенератора. От конструкции будет зависеть работа остальных узлов устройства. Изготавливают их из разных материалов. Даже из пластиковой канализационной трубы. Лопасти из трубы просты в изготовлении, стоят дёшево и не подвержены воздействию влаги. Порядок изготовления ветроколеса следующий:

1. Необходимо рассчитать длину лопасти. Диаметр трубы должен быть равен 1/5 от общего метража. К примеру, если лопасть будет метровая, то подойдёт труба диаметром 20 см.
2. Разрезаем трубу лобзиком вдоль на 4 части.
3. Из одной части изготавливаем крыло, которое послужит шаблоном для вырезания последующих лопастников.
4. Заусенца на краях сглаживаем абразивом.
5. Лопасти фиксируют к алюминиевому диску с приваренными полосами для крепления.
6. Далее к этому диску прикручивается генератор.

Лопасти для ветрового колеса

После сборки ветроколесо нуждается в балансировке. Его закрепляют на штативе горизонтально. Операцию проводят в закрытом от ветра помещении. В случае правильно проведённой балансировки колесо не должно двигаться. Если же лопасти вращаются сами, то их требуется подточить до придания равновесия всей конструкции.

Только после успешного завершения данной процедуры следует перейти к проверке точности вращения лопастей, они должны крутиться в одной плоскости без перекоса. Допускается погрешность в 2 мм.

Мачта

Для изготовления мачты подойдёт старая водопроводная труба диаметром не менее 15 см, длиной около 7 м. Если в пределах 30 м от предполагаемого места монтажа есть постройки, то высоту конструкции корректируют в сторону увеличения. Для эффективной работы ветроустановки лопастник поднимают выше препятствия минимум на 1 м.

Основание мачты и колышки для закрепления растяжек бетонируют. К кольям приваривают хомуты с болтами. Для растяжек применяют оцинкованный 6 мм трос.

Совет. Собранная мачта обладает немалым весом, при ручной установке понадобится противовес из трубы с грузом.

Переделка генератора

Для изготовления генератора ветряка подойдёт генератор от любого автомобиля. Их конструкции схожи между собой, а переделка сводится к перемотке провода статора и изготовлению ротора на неодимовых магнитах. В полюсах ротора высверливаются отверстия для фиксации магнитов. Устанавливают их, чередуя полюса. Ротор оборачивают бумагой, а пустоты между магнитами заливают эпоксидной смолой.

Таким же способом можно переделать двигатель от старой стиральной машины. Только магниты в этом случае во избежание залипания наклеивают под углом.

Новую обмотку перематывают по катушке на зуб статора. Можно сделать всыпную обмотку, это как кому удобно. Чем больше количество витков, тем эффективнее получится генератор. Мотают катушки в одном направлении по трёхфазной схеме.

Готовый генератор стоит опробовать и измерить данные. Если при 300 оборотах генератор выдаёт порядка 30 вольт, это хороший результат.

Генератор для ветряка из автомобильного генератора

Финальная сборка

Раму генератора сваривают из профильной трубы. Хвост изготавливают из оцинкованной жести. Поворотная ось представляет собой трубку с двумя подшипниками.

Генератор крепят к мачте таким образом, чтобы расстояние от лопасти до мачты было не менее 25 см. В целях безопасности для финальной сборки и монтажа мачты стоит выбрать безветренный день.

Лопасти под действием сильного ветра могут изогнуться и разбиться о мачту.

Чтобы использовать аккумуляторы для питания техники, которая работает от сети 220 В, потребуется установить инвертор преобразования напряжения. Ёмкость батареи подбирается индивидуально к ветрогенератору. Этот показатель зависит от скорости ветра на местности, мощности подключаемой техники и частоты пользования ею.

Устройство ветрогенератора

Чтобы батарея не вышла из строя от чрезмерной зарядки, понадобится контроллер напряжения. Его можно изготовить самостоятельно, если обладаете достаточными знаниями в электронике, или купить готовый. В продаже имеется множество контролеров для механизмов получения альтернативной энергии.

Совет. Чтобы лопастник не сломался при сильном ветре, устанавливают простое устройство – защитный флюгер.

Обслуживание ветрогенератора

Ветрогенератор, как и любое другое устройство, нуждается в техническом контроле и обслуживании. Для бесперебойной работы ветряка периодически проводят следующие работы.

Схема работы ветрогенератора

1. Наибольшего внимания требует токосъёмник. Щётки генератора нуждаются в чистке, смазке и профилактической регулировке раз в два месяца.
2. При первых признаках неисправности лопастника (дрожание и разбалансировка колеса) ветрогенератор опускают на землю и ремонтируют.
3. Раз в три года металлические детали покрывают антикоррозийной краской.
4. Регулярно проверяют крепления и натяжение тросов.

Теперь, когда установка окончена, можно подключать приборы и пользоваться электроэнергией. По крайней мере, пока ветрено.

Генератор для ветряка своими руками: видео

Ветрогенератор для частного дома: фото

Источник: https://dachadizain.ru/postrojki/inventar/vetrogenerator-svoimi-rukami.html

Как сделать вертикальный ветрогенератор на 220В для дома своими руками

Электроэнергия неуклонно дорожает. Чтобы чувствовать себя комфортно за городом в жаркую летнюю погоду и морозным зимним днем, необходимо или основательно потратиться, или заняться поиском альтернативных источников энергии. Россия – огромная по площади страна, имеющая большие равнинные территории.

Хотя в большинстве регионов у нас преобладают медленные ветры, малообжитая местность обдувается мощными и буйными воздушными потоками. Поэтому присутствие ветрогенератора в хозяйстве владельца загородной недвижимости чаще всего оправдано.

Подходящую модель выбирают, исходя из местности применения и фактических целей использования.

Ветряк #1 - конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм2 и 4 мм2;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро.

Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали.

В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов. На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно.

При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Ветряк #2 - аксиальная конструкция на магнитах

Аксиальные ветряки с безжелезными статорами на неодимовых магнитах в России до последнего времени не делали по причине недоступности последних. Но теперь они есть и в нашей стране, причем стоят они дешевле, чем изначально. Поэтому и наши умельцы стали изготавливать ветрогенераторы этого типа.

Со временем, когда возможности роторного ветрогенератора уже не будут обеспечивать все потребности хозяйства, можно сделать аксиальную модель на неодимовых магнитах

Что необходимо подготовить?

За основу аксиального генератора нужно взять ступицу от автомобиля с тормозными дисками. Если эта деталь была в эксплуатации, её необходимо разобрать, подшипники поверить и смазать, ржавчину счистить. Готовый генератор будет покрашен.

Чтобы качественно отчистить ступицу от ржавчины, воспользуйтесь металлической щеткой, которую можно насадить на электродрель. Ступица снова будет выглядеть отлично

Распределение и закрепление магнитов

Нам предстоит наклеивать магниты на диски ротора. В данном случае используются 20 магнитов размером 25х8мм.

Если вы решите сделать другое количество полюсов, то используйте правило: в однофазном генераторе должно быть сколько полюсов, столько и магнитов, а в трехфазном необходимо соблюдать соотношение 4/3 или 2/3 полюса к катушкам.

Размещать магниты следует, чередуя полюса. Чтобы их расположение было правильным, используйте шаблон с секторами, нанесенными на бумаге или на самом диске.

Если есть такая возможность, магниты лучше использовать прямоугольные, а не круглые, потому что у круглых магнитное поле сосредоточено в центре, а у прямоугольных – по их длине. Противостоящие магниты должны иметь разные полюса.

Чтобы ничего не перепутать, маркером нанесите на их поверхность «+» или «-». Для определения полюса возьмите один магнит и подносите к нему другие. На притягивающихся поверхностях ставьте плюс, а на отталкивающихся – минус.

На дисках полюса должны чередоваться.

Магниты правильно размещены. Перед их фиксацией эпоксидной смолой, необходимо сделать бортики из пластилина, чтобы клейкая масса могла застыть, а не стекла на стол или пол

Для закрепления магнитов нужно использовать сильный клей, после чего прочность склейки дополнительно усиливают эпоксидной смолой. Ею заливают магниты. Чтобы предотвратить растекание смолы можно сделать бордюры из пластилина или просто обмотать диск скотчем.

Трехфазные и однофазные генераторы

Однофазный статор хуже трехфазного, потому что при нагрузке он даёт вибрацию. Это происходит из-за разницы в амплитуде тока, которая возникает по причине непостоянной отдачи его за момент времени. Трехфазная модель этим недостатком не страдает. Мощность в ней всегда постоянна, потому что фазы друг друга компенсируют: если в одной ток падает, а в другой он нарастает.

В споре однофазного и трехфазного вариантов последний выходит победителем, потому что дополнительная вибрация не продлевает срок службы оборудования и раздражает слух

В результате отдача трехфазной модели на 50% превышает тот же показатель однофазной. Другим плюсом отсутствия ненужной вибрации является акустический комфорт при работе под нагрузкой: генератор не гудит во время его эксплуатации. Кроме того, вибрация всегда выводит ветрогенератор из строя до истечения срока его эксплуатации.

Процесс наматывания катушек

Любой специалист вам скажет, что перед наматыванием катушек нужно произвести тщательный расчет. А любой практик все сделает интуитивно. Наш генератор не будет слишком быстроходным.

Нам нужно, чтобы процесс зарядки 12-вольтового аккумулятора начался при 100-150 оборотах в минуту. При таких исходных данных общее число витков во всех катушках должно составлять 1000-1200шт.

Осталось разделить эту цифру на количество катушек и узнать, сколько витков будет в каждой.

Чтобы сделать ветрогенератор на низких оборотах мощнее, нужно увеличить число полюсов. При этом в катушках возрастет частота колебания тока. Для намотки катушек лучше использовать толстый провод.

Это уменьшит сопротивление, а, значит, сила тока возрастет. Следует учесть, что при большом напряжении ток может оказаться «съеденным» сопротивлением обмотки.

Простой самодельный станочек поможет быстро и аккуратно намотать качественные катушки.

Статор размечен, катушки уложены на свои места. Для их фиксации используется эпоксидная смола, стеканию которой снова противостоят пластилиновые бортики

Из-за числа и толщины магнитов, расположенных на дисках, генераторы могут значительно различаться по своим рабочим параметрам. Чтобы узнать, какую мощность ждать в результате, можно намотать одну катушку и прокрутить её в генераторе. Для определения будущей мощности, следует измерить напряжение на определенных оборотах без нагрузки.

Например, при 200 оборотах в минуту получается 30 вольт при сопротивлении 3 Ом. Отнимаем от 30 вольт напряжение аккумулятора в 12 вольт, а получившиеся 18 вольт делим на 3 Ом. Результат – 6 ампер. Это тот объём, который отправится на аккумулятор. Хотя практически, конечно, выходит меньше из-за потерь на диодном мосту и в проводах.

Чаще всего катушки делают круглыми, но лучше их чуть вытянуть. При этом меди в секторе получается больше, а витки катушек оказываются прямее. Диаметр внутреннего отверстия катушки должен соответствовать размеру магнита или быть немногим больше его.

Проводятся предварительные испытания получившегося оборудования, которые подтверждают его отличную работоспособность. Со временем и эту модель можно будет усовершенствовать

Делая статор, учтите, что его толщина должна соответствовать толще магнитов. Если число витков в катушках увеличить и сделать статор толще, междисковое пространство увеличится, а магнитопоток уменьшится. В результате может образоваться то же напряжение, но меньший ток из-за возросшего сопротивления катушек.

В качестве формы для статора используют фанеру, но можно на бумаге разметить сектора для катушек, а бордюры сделать из пластилина. Прочность изделия увеличит стеклоткань, помещенная на дно формы и поверх катушек.

Эпоксидная смола не должна прилипать к форме. Для этого её смазывают воском или вазелином. Для тех же целей можно использовать пленку или скотч. Катушки закрепляют между собой неподвижно, концы фаз выводят наружу.

Потом все шесть проводов соединяют треугольником или звездой.

Генератор в сборе тестируют, используя вращение рукой. Получившееся напряжение составляет 40 вольт, сила тока при этом составляет примерно 10 Ампер.

Заключительный этап - мачта и винт

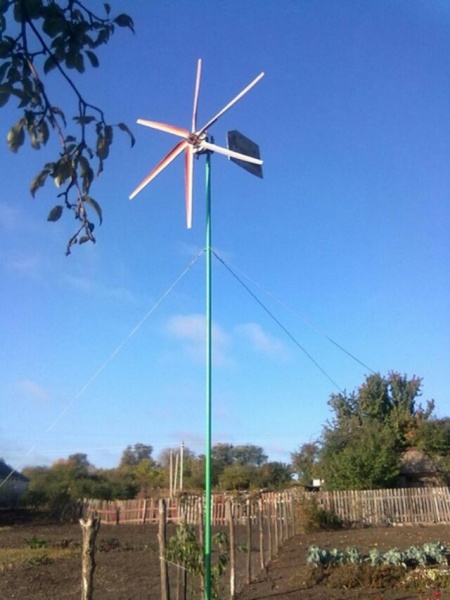

Фактическая высота готовой мачты составила 6 метров, но лучше было бы сделать её 10-12 метров. Основание для неё нуждается в бетонировании. Необходимо сделать такое крепление, чтобы трубу можно было поднимать и опускать при помощи ручной лебедки. На верхнюю часть трубы крепится винт.

Труба ПВХ – надежный и достаточно легкий материал, используя который можно сделать винт ветряка с заранее предусмотренным изгибом

Для изготовления винта нужна ПВХ труба, диаметр которой составляет 160 мм. Из неё предстоит вырезать шестилопастной двухметровый винт. С формой лопастей имеет смысл поэкспериментировать, чтобы усилить крутящий момент на низких оборотах. От сильного ветра винт нужно уводить. Эта функция выполняется с помощью складывающегося хвоста. Выработанная энергия копится в аккумуляторах.

Мачта должна подниматься и опускаться с помощью ручной лебедки. Дополнительную устойчивость конструкции можно придать, используя натяжные тросы

Вашему вниманию предоставлены два варианта ветрогенераторов, которые чаще всего используются дачниками и владельцами загородной недвижимости. Каждый из них по-своему эффективен. Особенно результат применения такого оборудования проявляется в местности с сильными ветрами. В любом случае, такой помощник в хозяйстве не помешает никогда.

Источник: https://aqua-rmnt.com/otoplenie/alt_otoplenie/vetrogenerator-svoimi-rukami.html

Ветрогенератор из подручных материалов, как сделать ветрогенератор своими руками на 220 вольт

С каждым годом люди ведут поиски альтернативных источников. Самодельная электростанция из старого автомобильного генератора будет кстати в отдалённых участках, где нет подключения к общей сети. Она сможет свободно заряжать аккумуляторные батареи, а также обеспечит работу нескольких бытовых приборов и освещения.

Куда использовать энергию, что будет вырабатываться решаете вы и главное больших финансовых затрат сборка ветрогенератора за собой не повлечёт, зато позволит существенно сэкономить. Сделать своими руками или приобрести его у производителей, которых на рынке предостаточно.

В этой статье мы поможем вам разобраться с вопросом.

Рассмотрим принцип работы ветро – электростанции. Под быстрым ветровым потоком активируется ротор и винтовые лопасти, после в движение приходит основной вал, вращающий редуктор, а потом происходит генерация.

На выходе мы получаем электричество. Следовательно, чем выше скорость вращения механизма, тем больше производительности.

Соответственно, при расположении конструкций нужно учитывать местность, рельеф, знать участки территорий, где большая скорость вихря.

Инструкция сборки ветряка из автомобильного генератора

Сделать его можно, но для этого вам потребуется заранее приготовить все необходимые комплектующие. Самым важным элементом является генератор.

Лучше всего брать его из трактора или автобуса он способен выработать намного больше энергии, но если такой возможности нет, то можно обойтись и более слабыми агрегатами.

Для сборки аппарата помимо автомобильного генератора, вам понадобится: вольтметр; реле аккумуляторной зарядки; сталь чтобы изготовить лопасти; 12 вольтовый аккумулятор; коробка для проводов; 4 болта с гайками и шайбами;

Хомуты для крепления генератора.

сделай сам ветрогенератор из автомобильного генератора

Сборка устройства

Когда все необходимое собрано, можно переходить к собиранию ветрогенератора. Каждый из вариантов ветряного генератора может иметь дополнительные детали, но они чётко оговариваются непосредственно в руководстве.

Первым делом, вам необходимо собрать ветряное колесо - это одна из главных элементов конструкции, ведь именно эта деталь будет преображать энергию ветра в механическую. Лучше всего, чтобы он состоял из 4 лопастей. Запомните, что чем меньше лопастей у ветряка, тем больше механической вибрации и тем сложней будет его сбалансировать.

Сделать их, можно из листовой стали или из железной бочки. Форму лопасти должны носить не такие, как вы видели в старых ветряных мельницах, а напоминающих лопасть крыльчатого типа. У таких лопастей аэродинамическое сопротивление намного ниже, а эффективность выше.

После того как вы с помощью болгарки, вырежете ветряк с лопастями диаметром 1.2-1.8 метра, его вместе с ротором требуется прикрепить с-осью генератора, просверлив отверстия и соединив болтами.

Сборка электрической схемы

Закрепляем провода и подключаем их непосредственно к аккумулятору и преобразователю напряжения. Требуется использовать все, что в школе на уроках физики вас учили мастерить при сборке электрической схемы.

Перед началом разработки подумайте, какая мощность вам необходима. Важно отметить, что автомобильные генераторы без последующей переделки на магниты и перемотки статора вовсе не пригодны для ветрогенератора, рабочие обороты составляют 1,2 тыс-6 тыс.

об/м, а этого недостаточно для производства энергии. Именно по этой причине требуетсяизбавиться от катушки возбуждения. Чтобы поднять уровень напряжения, необходимо перемотать статор тонким проводом.

Как правило, в результате мощность у вашего генератора будет при 10 м/с 150-300 ватт. После сборки, ротор хорошо будет магнитить, будто к нему подключили питание.

Роторные самодельные ветрогенераторы очень надёжны в работе и экономично выгодны, единственным их несовершенством является страх сильных порывов ветра. Принцип работы ветрогенератор из автогенератора имеет простой - вихрь через лопасти заставляет крутиться генератор.

В процессе этих интенсивных вращений вырабатывается энергия, нужного вам напряжения.

Такая электростанция – это очень удачный способ обеспечить электричеством небольшой дом, конечно, чтобы выкачивать воду из скважины его мощности будет недостаточно, но посмотреть телевизор или включить свет во всех помещениях с его помощью можно.

Ветряк из автомобильного генератора видео пошаговая инструкция.

Простой ветрогенератор из вентилятора

Сам вентилятор может быть внерабочем состоянии, но из него требуется всего несколько деталей - это стойка и сам винт. Для конструкции понадобиться небольшой шаговый двигатель спаянный диодным мостиком для того, чтобы он выдавал постоянное напряжение, бутылочка от шампуня, пластиковая водопроводная трубка длиной примерно 50 см, заглушка для неё и крышка от пластикового ведра.

На станке делают втулку и фиксируют в разъёме от лопастей разобранного вентилятора. В эту втулку будет крепиться генератор. После закрепления, нужно заняться изготовлением корпуса для будущего ветряка. Срезают с помощью станка или в ручном режиме дно от бутылки шампуня.

Во время отрезания, требуется также оставить отверстие на 10, чтобы можно было в него вставить ось, выточенный из алюминиевого прута. Прикрепляют её с помощью болта и гайки к бутылочке. После того как была выполнена припайка к генератору всех необходимых проводов, в корпусе бутылочки проделывают ещё одно отверстие для вывода этих самых проводов.

Протягиваем их и закрепляем бутылочке сверху на генераторе. По форме они должны совпадать и корпус бутылки должен надёжно скрывать все части генератора.

Хвостовик для ветрогенератора

Чтобы ветряк в будущем улавливал потоки ветра с разных сторон, необходимо сделать хвостовик, использовав заранее подготовленную трубку. Крепиться к генератору хвостовая часть будет с помощью откручиваемой крышки от шампуня.

В ней тоже делают отверстие и, предварительно одел на один конец трубки заглушку, протягивают её и закрепляют к основному корпусу бутылочки. С другой стороны, трубку пропиливают ножовкой и вырезают ножницами из крышки пластикового ведра крыло хвостовика, оно должно иметь круглую форму.

Все что вам нужно, это попросту обрезать края ведра, которыми оно прикреплялось к основной ёмкости.

На заднюю панель подставки прикрепляем USB выход и складываем все полученные детали в одну. Крепить радио или подзаряжать телефон можно будет через этот вмонтированный USB порт. Конечно, сильной мощностью ветрогенератор из моторчика от вентилятора не обладает, но все же освещение одной лампочки может обеспечить.

Пошаговая сборка ветряка своими руками

Ветрогенератор из шагового двигателя

Как сделать ветрогенератор из шагового двигателя? ведь даже при небольшой скорости вращения вырабатывает мощность около 3 Вт. Напряжение может подниматься выше 12 В, а это позволяет заряжать небольшой аккумулятор. В качестве генератора в будущий ветрогенератор можно вставить шаговый двигатель от принтера.

В генераторном режиме у шагового двигателя вырабатывается переменный ток, а его без труда преобразовать в постоянный, используя несколько диодных мостов и конденсаторы. Схему, вы можете легко собрать своими руками. Стабилизатор устанавливают за мостами в следствии получим постоянное выходное напряжение. Чтобы контролировать зрительно напряжение, можно установить светодиод.

С целью уменьшения потери 220В, для его выпрямления, применяются диоды Шоттки.

Лопасти для ветрогенератора можно сделать из трубы ПВХ. Заготовку лопасти рисуют на трубе, а затем вырезают отрезным диском. Размах винта должен составлять около 50 см, а ширина лопастей - 10 см. Вам необходимо выточить втулку с фланцем под размер вала ШД.

Она насаживается на вал двигателя и крепится с помощью винтов, непосредственно к фланцам будут крепиться пластиковые лопасти. Необходимо также провести балансировку – от концов лопастей отрезаются кусочки пластика, угол наклона можно изменить посредством нагрева и изгиба.

Сам генератор вставляют в кусок трубы, к которому его тоже прикрепили болтами. Что касается электрической платы, то её лучше разместить внизу, а к ней вывести питание от генератора. С шагового двигателя выходят до 6 проводов, которые соответствуют двум катушкам.

Для них необходимы токосъемные кольца для передачи электроэнергии от подвижной части. Соединяя все детали между собой, можно переходить к тестированию конструкции, которая будет начинать обороты при 1 м/ с.

Самодельный ветрогенератор для отопления

Ветрогенератор из мотор-колесо и магнитов

Не каждый знает, что ветрогенератор из мотор-колесоможно сделать своими руками без существенных финансовых затрат и за короткое время, главное заранее запастись необходимыми материалами.

Для ветрогенератора на основе мотор-колесо, лучше всего подходит ротор Савониуса, его можно приобрести готовый или же сделать самостоятельно. Он состоит из двух полуцилиндрических лопастей и перекрытия, из которых и получаются оси вращения ротора.

А также необходимо сделать лопасти, вы можете сами выбирать материал для них используя дерево, стеклоткань или пвх-трубу, что является самым простым и оптимальным вариантом. Изготовляем место соединения деталей, на котором нужно сделать отверстия для крепления в соответствии с количеством лопастей.

Необходим также поворотный механизм из стали, чтобы ветрогенератор впоследствии мог выдерживать любую погоду. Ветряк из мотор-колесо гироскутера на видео инструкции.

Ветрогенератор из ферритовых магнитов

Ветрогенератор из магнитов будет сложно сделать малоопытным мастерам, но все же можно попробовать. Итак, в генераторе должны быть четыре полюса, в каждом из которых будет находиться по два ферритовых магнита.

Покрывать их будут накладки из металла толщиной чуть меньше миллиметра для распределения более равномерного магнитного потока. Основных катушек должно быть 6 штук, перемотаны толстым проводом и должны находиться через каждый магнит занимая пространство, соответствующее длине магнитного поля.

Крепление схем обмотки и магнита может быть на ступице от болгарки, в середину которой установлен заранее выточенный болт.

Регулируется поток подачи энергии высотой закрепления статора над ротором, чем он выше, тем меньше залипаний, соответственно мощность понижается.

Для ветрогенератора нужно сварить опору-стойку, а на диске статора закрепить 4 больших лопасти, которые вы можете вырезать из старой металлической бочки или крышки от пластикового ведра.

При средней скорости вращения ветрогенератор выдаёт примерно до 20 ватт.

Генератор для ветряка с сердечниками из ферритовых магнитов.

Ветрогенератор на неодимовых магнитах

Если вы хотите знать как создать ветрогенератор, нужно сделать основой ступицу автомобиля с дисками тормоза, такой выбор вполне оправдан, ведь она мощная, надёжная и хорошо сбалансированная.

После того как вы отчистите ступицу от краски и грязи необходимо перейти к расстановке непосредственно неодимовых магнитов.

Их необходимо по 20 штук на диске, размер их должен составлять 25х8 миллиметров.

Магниты нужно размещать, учитывая чередование полюсов, перед склейкой лучше создать бумажный шаблон либо прочертить линии, делящие диск на сектора, чтобы не перепутать полюса.

Очень важно, чтобы магниты, стоящие друг напротив друга, были обёрнуты разными полюсами, то есть притягиваться. Клеят магниты супер клеем, необходимо сделать бордюрчики по краям дисков и в их центре намотав скот или вылепив из пластилина для недопущения растекания.

Чтобы сделанный ветрогенератор на неодимовых магнитах рабтал с максимальной отдачей, катушки статора следует рассчитать правильно.

Увеличение количества полюсов приводит к росту частоты тока в катушках, благодаря этому, генератор даже при низкой частоте оборота лопастей, даёт большую мощность. Намотка катушек осуществляется более толстыми проводами, с целью снижения сопротивления в них.

Ветрогенератор на неодимовых магнитах пошаговая инструкция

Когда основная часть генератора готова, изготовляют лопасти, как в предыдущем случае и закрепляют их к мачте, что может быть изготовлена из обыкновенной пластиковой трубы с диаметром- 160 мм. В конце концов ветрогенератор, работающий на принципе магнитной левитации, с диаметром в полтора метра и шестью лопастями, в 8м/с, способен обеспечить мощность до 300 Вт.

Цена разочарования или дорогой флюгер

Сегодня существует множество вариантов как сделать ветрогенератор, каждый из способов по-своему эффективен. Если вы ознакомлены с методикой изготовления оборудования вырабатывающего энергию, то вам не будет разницы делать из автомобильного генератора или из принтера, главное, чтобы он отвечал задуманной вами схеме, и на выходе давал хорошую мощность.

Сравнение ветрогенераторов видео

альтернативная энергетика ветрогенератор ветряки

Умная теплица Умная теплица классифицируется основными категориями Преимущества теплицы Полив и вентиляция Солнечная дистилляция …

Цена на электроэнергию неизменно растёт и, естественно, каждый хозяин старается оптимизировать расходы на её оплату. Здесь все средства хороши - начиная от средств экономии, техники с низким индексом потребления энергии, энергосберегающих ламп, и заканчивая использование многотарифных счётчиков электричества. Тем не менее, всегда останется заманчивой перспектива получения электричества не от государства, а от природы. Одним из самых эффективных подобных устройств остаётся ветрогенератор, который используется на Западе уже фактически наравне, а то и более широко, чем классические ТЭС или АЭС.

Цена и эффективность генератора

Естественно, самым практичным решением для получения электричества из энергии ветра, станет мощное устройство, способное вырабатывать необходимое количество энергии для обеспечения потребителей во всем доме. Ветрогенераторы своими руками на 220В могут быть разной мощности и мы рассмотрим принципы изготовления каждого возможного устройства из того, что может оказаться под руками у каждого рачительного хозяина.

Но для начала стоит провести хотя бы предварительный расчёт ветрогенератора и его рентабельности. К примеру, бытовой прибор на 800 кВт российской сборки обойдётся в полторы тысячи долларов США за один киловатт. Дорого. Китайская продукция, не отличающаяся надёжностью и точностью номиналов выльется в $900 за 1кВт. Тоже дорого. Заметьте, что это только сам генератор, без периферийного оборудования. Это фактически неподъемная цена для частника, поэтому постараемся использовать все, что есть под руками и сделать собственную автономную систему.

Как определиться с мощностью ветряка

Расчёт мощности ветрогенератора - это сложный и трудоёмкий процесс, который применим к определённому генератору-исходнику. Самый простой вариант - задействовать динамо-машину от трактора или автомобиля. Такое устройство фактически не требует доработок и может применяться в системе энергообеспечения «как есть». Безусловно, можно долго разговаривать об устройствах на неодимовых магнитах, только, к примеру, в деревне Архиповка Орловской области их не было в жизни и не будет никогда, а списанных тракторов - тьма.

Самый важный показатель любого генератора - это его КПД. К сожалению, у автотракторного устройства он не слишком высок. У неодимового генератора он может достигать 80%, а у нашего - не более 55-60%, но и с этими данными, без дополнительных доработок устройство может выдавать около 300 Вт. Это немного, но вполне достаточно, чтобы обеспечить электричеством постоянного тока светодиодные светильники, системы видеонаблюдения, а при условии применения преобразователя тока, телевизор с низким классом энергопотребления, однокамерный холодильник. И это только одна генераторная установка, но ведь никто не мешает сделать их три или пять штук. Теперь о движителе, который будет вращать динамомашину.

Вертикальные или роторные ветрогенераторы?

Лопастные вертикальные генераторы - одни из самых популярных в мире, однако для их постройки необходимо точно выполнить расчёт лопасти, её формы и размеров. Как показывает опыт создания таких устройств энтузиастами, самые эффективные лопастные генераторы - с регулируемым углом поворота лопасти. Средние размеры каждой из шести лопастей - 650х120 мм, а самый эффективный угол поворота относительно своей оси - около 12 градусов, хотя можно ставить эксперименты в каждом частном случае.

Роторный ветряк для дома выполняется с горизонтальным расположением оси генератора, на которой установлен ротор. Он может быть выполнен по нескольким схемам, которые представлены ниже. Самый простой вариант - изготовление ротора из цилиндрической ёмкости. Это может быть как пластиковая бочка, баллон для газа, в конце концов, кастрюля. Ёмкость должна быть разделена на четыре сегмента, каждый из которых крепится ступице. Ступица установлена на металлический каркас, примерный чертёж которого показан на рисунке.

Детали и расходные материалы, электрическая схема

Маломощный ветряк для дома можно собрать при наличии скромного набора б/у-шных устройств и деталей:

генератор;

автомобильная АКБ, чем свежее и чем больше ёмкость, тем лучше;

инвертор на 300-700 Вт;

цилиндрическая ёмкость;

автомобильное или тракторное реле зарядки (в зависимости от вольтажа генератора);

контрольный прибор (вольтметр);

• Для коммутации прибора с сетью электрической сетью используются провода сечением площадью не менее 4 мм². Готовая установка подключается по схеме, показанной на фото через предохранители 8, которая размыкается выключателем 9 для обслуживания и ремонта. Номинал резистора 1 подбирается опытным путём, а амперметр 5 может быть установлен на выходе из преобразователя 5 по желанию. Также для удобства использования конструкции может быть использован переменный резистор 4 для регулировки напряжения. Более подробная схема инвертора представлена ниже.

  Таким образом можно собрать ветрогенератор для обеспечения минимальной потребности в электричестве. Расходуйте и производите энергию с умом, удачной всем работы!
